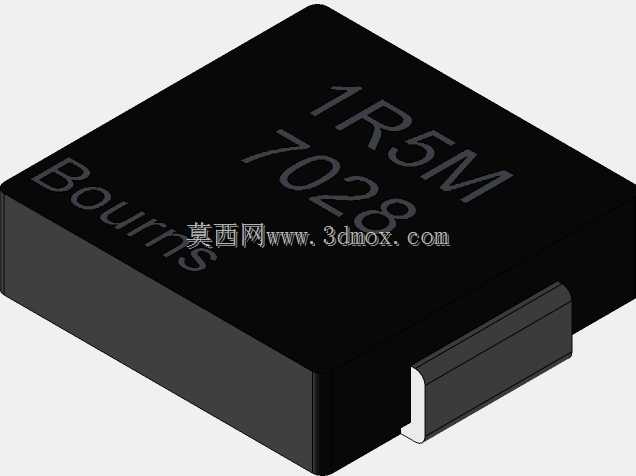

在消费类电子、工业控制板卡、车载电子模块的PCB布局阶段,选型贴片功率电感时,往往需要精准的三维结构来核对安装间隙、焊盘对位以及周边器件的避让空间,这款电感的三维结构完全还原了实物的外形特征,可直接导入PCB结构设计环节完成干涉校验。从实际应用场景来看,这类大电流贴片电感常被用于DC-DC降压回路、电源输入滤波模块、大电流负载的供电支路中,承担储能、滤波、抑制电流尖峰的作用,1.5uH的电感量搭配9A的额定电流,能够覆盖多数中小功率电源转换场景的需求,在伺服驱动控制板、便携设备快充模块、车载影音系统供电板中都有广泛应用。设计这款三维结构时,首先严格遵循器件实物的外形公差要求,本体采用7.0×2.8mm的标准贴片封装尺寸,本体高度控制在对应规格的标称范围内,焊盘的伸出长度、宽度以及与本体的相对位置完全匹配 datasheet 中的安装尺寸要求,能够直接对接PCB封装库的焊盘坐标,避免结构设计与实物安装出现错位。本体表面的丝印标识也做了等比例还原,包括品牌标识、型号编码、感量标注的位置和字体比例都和实物一致,在做整机BOM可视化核对、装配工艺指导文件制作时,能够直观识别器件型号,减少生产环节的错料风险。从安装边界来看,这款电感采用贴片式焊接安装,设计时预留了焊盘周边的爬锡空间,本体侧面与周边器件的安全间隙按照SMT生产工艺要求做了校核,在布局时只要按照三维结构标注的占位空间预留位置,就能满足回流焊的工艺要求,不会出现器件干涉、焊接连锡的问题。结构建模时对本体的棱角、端电极的倒角都做了细节还原,端电极的金属层厚度、与本体的衔接结构都和实物保持一致,在做热仿真分析时,也可以基于这个模型的外形尺寸设置对应的散热边界条件,更准确地模拟电感工作时的温升情况,为电源回路的热设计提供可靠的结构参考。对于结构工程师而言,这类标准化的被动器件三维模型,能够大幅减少自建模型的时间,避免因尺寸测量误差导致的PCB改版风险,在整机结构堆叠阶段,可直接调用该模型完成空间排布,核对电感与外壳、散热片、周边接插件的间隙,确保产品装配后所有器件都在设计的空间范围内,不会出现顶壳、干涉等装配问题。
- 全部评论(0)
- 模板大小: 1.42 MB
- 售价:5金币
- 下载次数: 51
- 系统要求: STEP / IGES
- 软件分类: 变压器/电感器
