离心式散热风轮结构设计方案

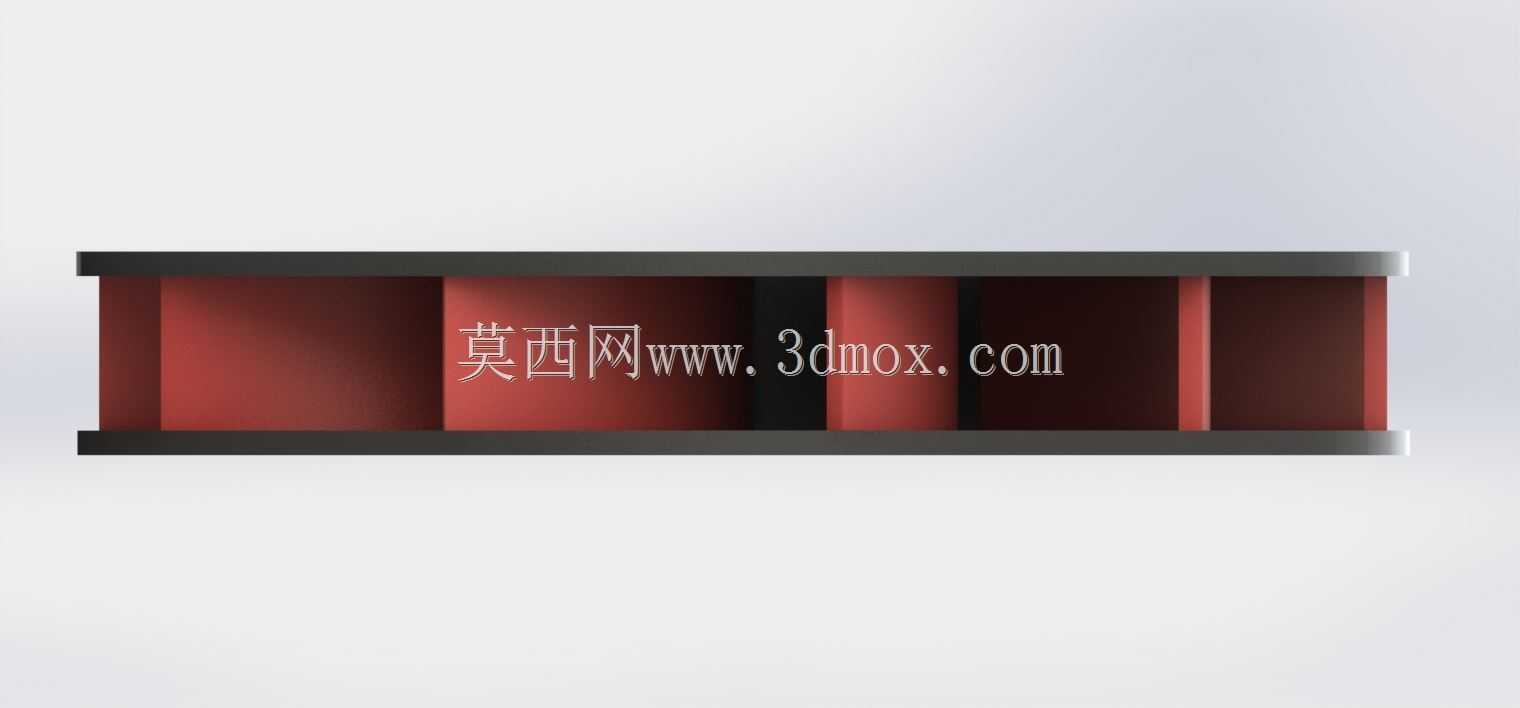

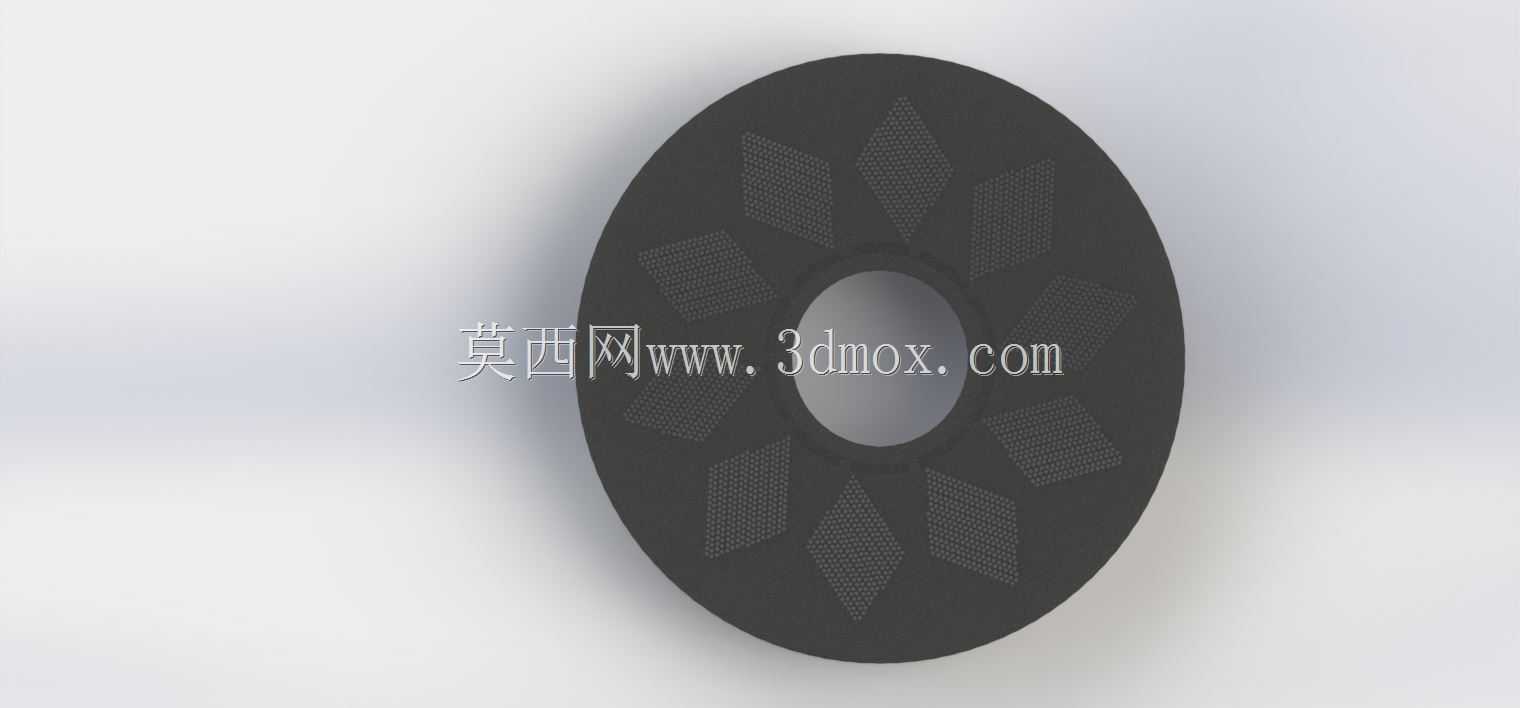

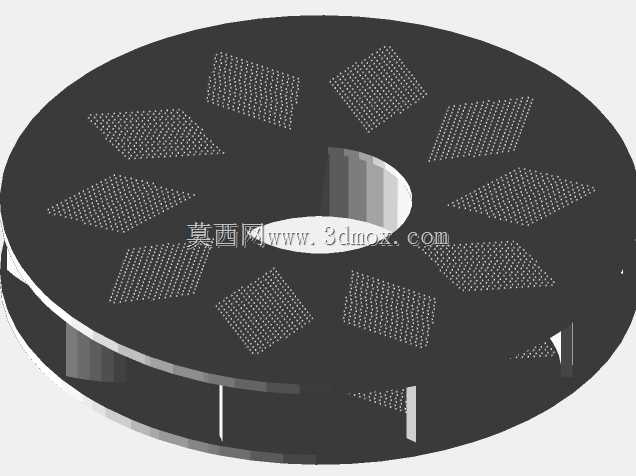

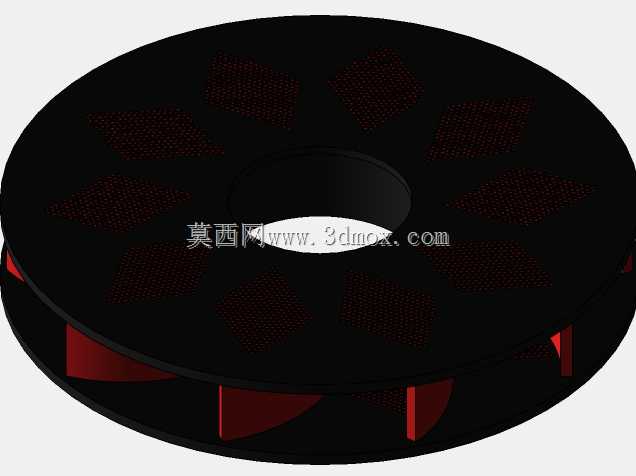

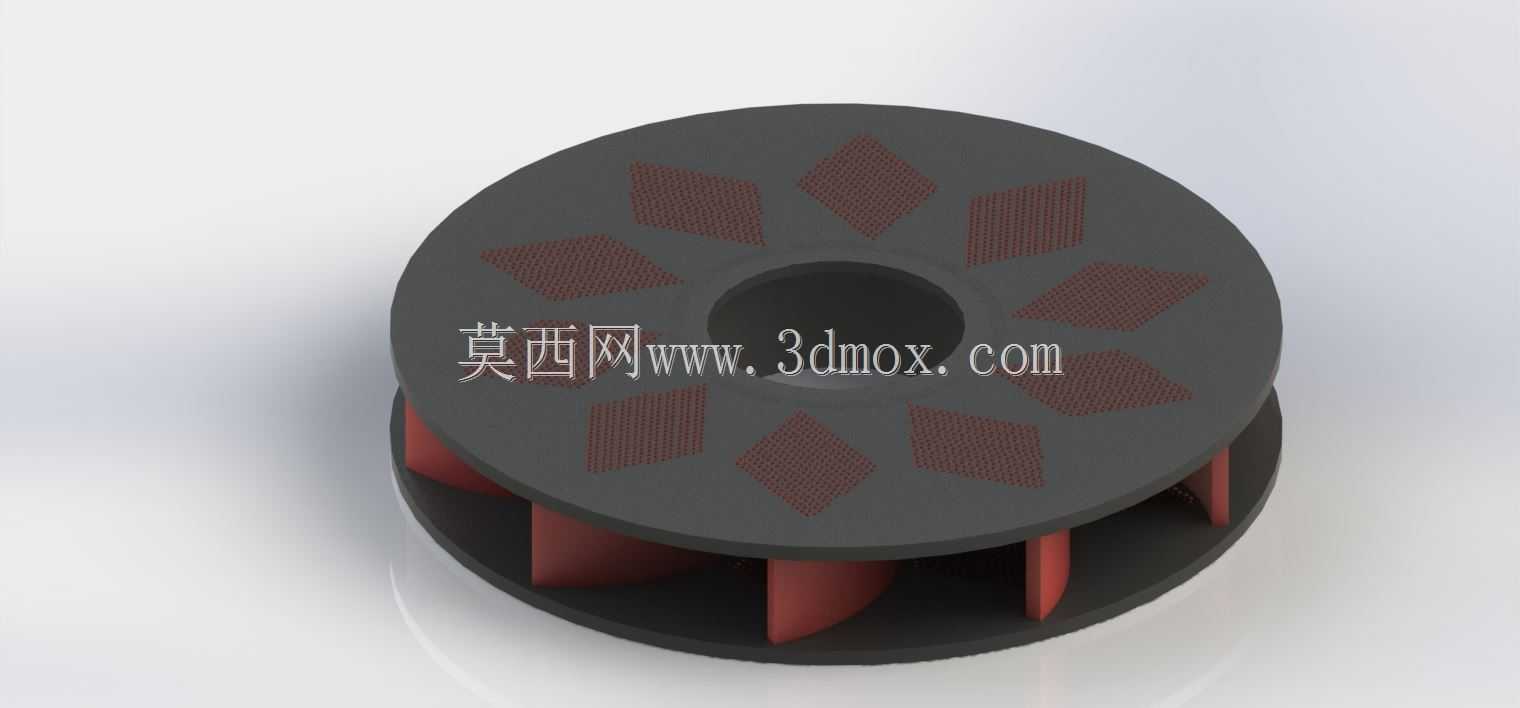

这款离心式风轮主要适配小型轴流散热场景，常见于桌面级计算设备CPU风冷模组、小型工控机箱散热风道、紧凑型电子设备主动散热单元中，作为散热系统的核心动部件，承担驱动空气定向流动、带走发热面堆积热量的作用。设计时优先考量了小空间内的风压输出效率，整体采用轮盘加径向直叶的结构布局，上下轮盘将叶片完全包覆，避免气流在叶道内产生径向逸散，相比开式叶轮能在相同转速下获得更高的出口风压，适配风道阻力稍大的密闭机箱散热场景。从安装边界来看，风轮中心预留的轴孔可直接适配标准散热电机输出轴，轮体外径控制在110mm级别，整体轴向厚度较薄，不会占用过多机箱内部垂直空间，安装时仅需保证轮体与周边散热鳍片、壳体结构预留不小于2mm的安全间隙，避免高速运转时产生擦碰。叶片采用后倾式短叶设计，一共9片叶片沿周向均匀分布，叶片根部与上下轮盘做了圆角过渡处理，既减少了气流在叶根处的涡流损耗，也能降低长期运转时的应力集中风险，避免叶片在高转速下出现根部断裂的问题。上轮盘表面设计的菱形凹凸纹理并非装饰结构，一方面可以在轮盘注塑成型时减少表面缩痕，提升塑件成型精度，另一方面也能打乱轮盘表面的附面层气流，减少轮盘旋转时的风切噪音。实际选型应用时，这款风轮适配的转速区间在1500-3000rpm，搭配对应功率的直流无刷电机即可满足常规TDP下的CPU散热需求，也可根据设备风道走向调整安装方向，适配侧吹或者下压式的散热布局。建模过程中对叶片的型线做了多次迭代调整，保证叶道内的气流流通截面均匀变化，减少气流在叶道内的阻塞损失，同时轮体整体做了动平衡预设，叶片周向分布的位置度公差控制在0.1mm以内，减少高速运转时的振动量，降低散热模组整体的运行噪音。
