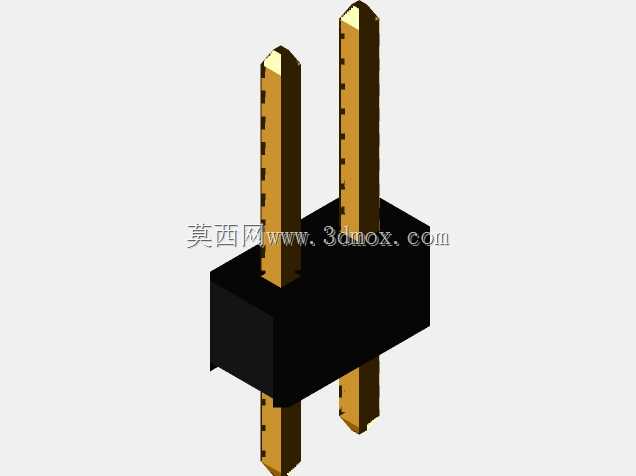

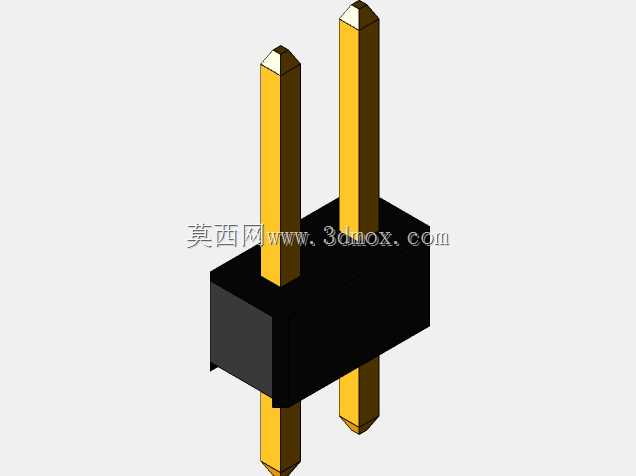

2.54mm节距双排直插排针连接器结构

项目分类:3D模型 发布时间:2021-08-28 ID:252336
  • 2.54mm节距双排直插排针连接器结构
  • 2.54mm节距双排直插排针连接器结构
  • 2.54mm节距双排直插排针连接器结构
  • 2.54mm节距双排直插排针连接器结构

这款双排直插排针是板级电路互联场景中应用极广的基础连接元件,日常在工控控制板卡、消费电子主板、电源模块、测试治具的板间连接环节都能见到它的身影,主要作用是实现两块平行印制电路板之间的信号与小电流导通,也可配套对应规格的排母使用,构成可插拔的板对板连接组合,方便设备后期的模块拆装维护。从设计逻辑来看,这款排针采用2Pin双排布局,针脚中心距设定为2.54mm,这个尺寸是行业内沿用多年的通用标准节距,适配市面上绝大多数通用PCB的孔位设计,不需要额外定制开孔就能直接匹配常规洞洞板、量产PCB的安装孔位,大幅降低了选型适配的成本。针脚部分采用方形截面设计,顶端做了斜切导向处理,插入PCB安装孔或者对接排母时能自动导正位置,避免针脚歪斜顶坏板件或者孔位,针身贯穿黑色绝缘基座后向两端伸出,两端伸出长度一致,既可以满足波峰焊时的引脚吃锡长度要求,也能保证对接端的插入深度足够,不会因为接触长度不足导致连接松脱、接触电阻过大的问题。黑色绝缘基座采用长方体规整结构,宽度方向覆盖两排针脚的排布间距,长度方向匹配2Pin的针脚排布长度,整体安装边界清晰,在PCB布局时只需要预留对应长宽的矩形区域即可,不会和周边的贴片电容、电阻等低矮元件产生空间干涉。基座采用绝缘耐温的工程塑料材质,能够承受波峰焊过程中的高温冲击,不会出现基座融化变形、针脚移位的问题,同时绝缘性能满足常规低压电路的安规要求,避免相邻针脚之间出现爬电、短路的隐患。针脚表面做了镀锡处理,既提升了焊接时的吃锡性能,保证焊点饱满可靠,也能在日常使用中延缓针脚氧化,延长连接的使用寿命,降低接触不良的故障概率。在实际选型使用时,需要注意这款排针为THT通孔安装形式,PCB开孔直径需要匹配针脚的截面尺寸,开孔过大会导致焊接时焊锡渗漏到元件面,开孔过小则会导致插装困难,甚至顶弯针脚;同时在布局时要注意排针周边的元件高度,若排针对接方向有较高元件,需要预留足够的插拔操作空间,避免后期无法顺利插拔对接。这类直插排针的结构设计经过了多年的行业验证,可靠性高、成本低廉,是小批量电路试制、量产电子产品中板间互联的首选元件之一,建模时还原了针脚的导向斜角、基座的安装定位特征,能够直接用于PCB装配的干涉检查、结构布局验证环节,帮助结构工程师在设计阶段就确认板间连接的空间余量,避免后期打样后出现装配干涉的问题。
