堆叠式DSUB多接口连接器结构设计

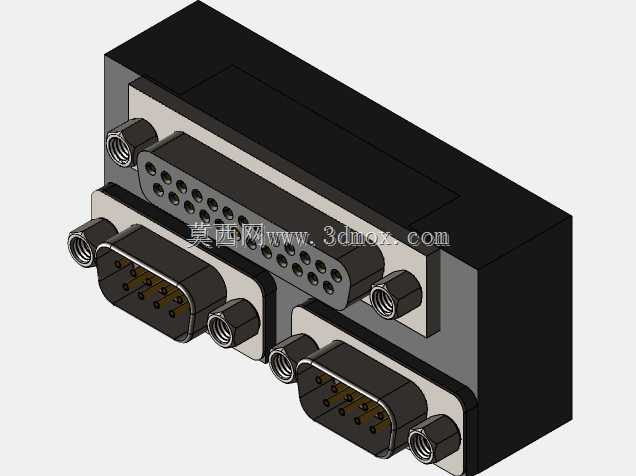

这款堆叠式多接口连接器主要面向工业控制、通讯设备、测试仪器的内部信号转接场景，在多串口工控机、工业交换机、数据采集终端这类需要高密度布置信号接口的设备中，这类集成式连接器能大幅压缩面板占用空间，减少零散接插件的装配工序。从实际使用需求出发，设计时优先考虑了安装空间的利用率，将25针高密度DSUB接口与两个9针标准DSUB接口沿垂直面板方向分层堆叠布置，相比同接口数量的并排安装方案，横向占用的面板宽度可缩减近60%，对于面板空间紧张的紧凑型工业设备而言，能给其他操作按键、指示灯留出更多布置余量。接口的固定端采用内螺纹结构，外接插头端匹配外螺纹锁付结构，实际接线时可通过螺丝将外接插头与连接器本体锁合，避免设备运输、运行过程中受振动影响出现接口松脱、信号中断的问题，这一设计完全符合工业现场设备抗振动的使用要求。建模过程中严格遵循DSUB接口的行业通用尺寸规范，每个插针的排布间距、接口的插拔导向倒角、安装固定孔的位置公差都做了精准还原，确保模型导入装配环境后可直接用于面板开孔、安装位避让的结构校验。安装边界方面，连接器本体后部预留了足够的焊针走线空间，分层结构的层间间隙经过反复校核，既保证了结构强度，又不会让不同接口的焊针出现干涉，安装时仅需在设备面板开出对应轮廓的矩形开孔，通过连接器自带的法兰边即可完成面板固定，不需要额外设计复杂的安装固定结构。外壳部分采用绝缘阻燃材质的包覆设计，金属插针与安装面板之间设置绝缘隔离结构，避免信号传输过程中出现接地短路的风险，不同接口之间的屏蔽层做了分隔处理，可有效降低多组信号并行传输时的串扰问题，保障弱信号传输的稳定性。这类集成式连接器的建模难点在于堆叠结构的空间避让，设计时需要同步考虑插针焊接、插头插拔、螺丝锁付三个动作的操作空间，不能出现结构干涉，同时还要控制整体的外形厚度，避免占用过多设备内部的纵深空间，适配薄型机箱的安装需求。
