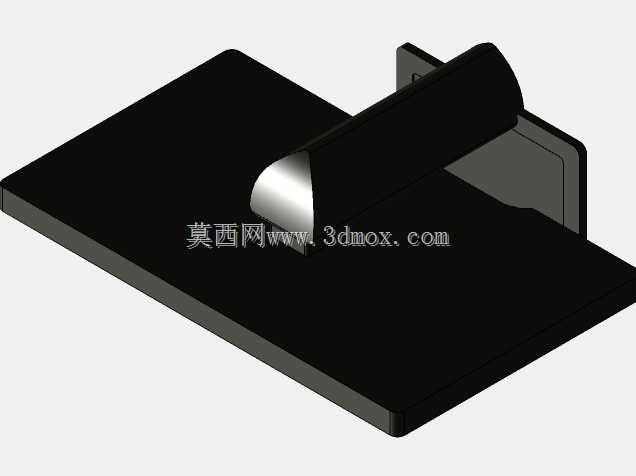

明基桌面监测显示设备外观结构建模

日常桌面办公场景中，这类监测显示设备常作为工位副屏、设备状态监测终端使用，既可以对接工控主机显示生产线实时运行参数，也能在普通办公场景下作为扩展屏承载多窗口作业需求，部分电竞场景下也会用同结构设备作为辅助监测屏显示硬件运行状态。建模过程中优先还原了设备的实际安装边界，底部方形底座的长宽尺寸按照常规桌面摆放的最小占用空间做了还原，底座边缘做了小弧度倒角处理，避免直角磕碰，底座与屏幕支撑臂的连接位置预留了旋转轴的装配空间，实际使用中支撑臂可带动屏幕做俯仰角度调节，适配不同坐姿下的观看视角，屏幕背部的壁挂孔位也做了结构还原，可兼容标准VESA壁挂支架安装，满足不同场景的安装需求。设计思路上没有做全细节的内部结构复刻，而是针对结构设计从业者常需要的外观装配、工位布局仿真需求，重点还原了外部关键配合区域的尺寸，屏幕主体的厚度、支撑臂的弯折弧度都按照实物比例做了等比缩放，屏幕正面的显示区域边框宽度还原了窄边框设计的实际尺寸，支撑臂与底座的连接位置做了隐藏式走线槽的结构示意，实际使用中电源线、信号线可从支撑臂内部穿过，避免桌面走线杂乱。从设备实际用途出发，这类监测仪的核心功能是承载图像信号输出，建模时重点保证了屏幕安装面的平面度公差符合装配要求，底座的配重区域做了等效的结构示意，保证屏幕调整到最大俯仰角度时不会出现重心偏移倾倒的问题，屏幕背部的散热格栅区域做了简化处理，保留了格栅的排布位置与整体轮廓，可满足外观验证、工位布局模拟、产品渲染展示等场景的使用需求。对于需要做桌面设备布局仿真的结构工程师来说，该模型可直接导入装配环境中，匹配办公桌、键盘、主机等周边设备的尺寸做干涉检查，不需要再额外花时间测绘设备的外部轮廓，支撑臂的活动角度范围也按照实际产品的可调范围做了运动副预留，可直接用于模拟不同调节角度下的设备占用空间，提前排查工位布局中可能存在的视线遮挡、空间干涉问题。
