轻量化双铰耳带安装底座通用支架结构

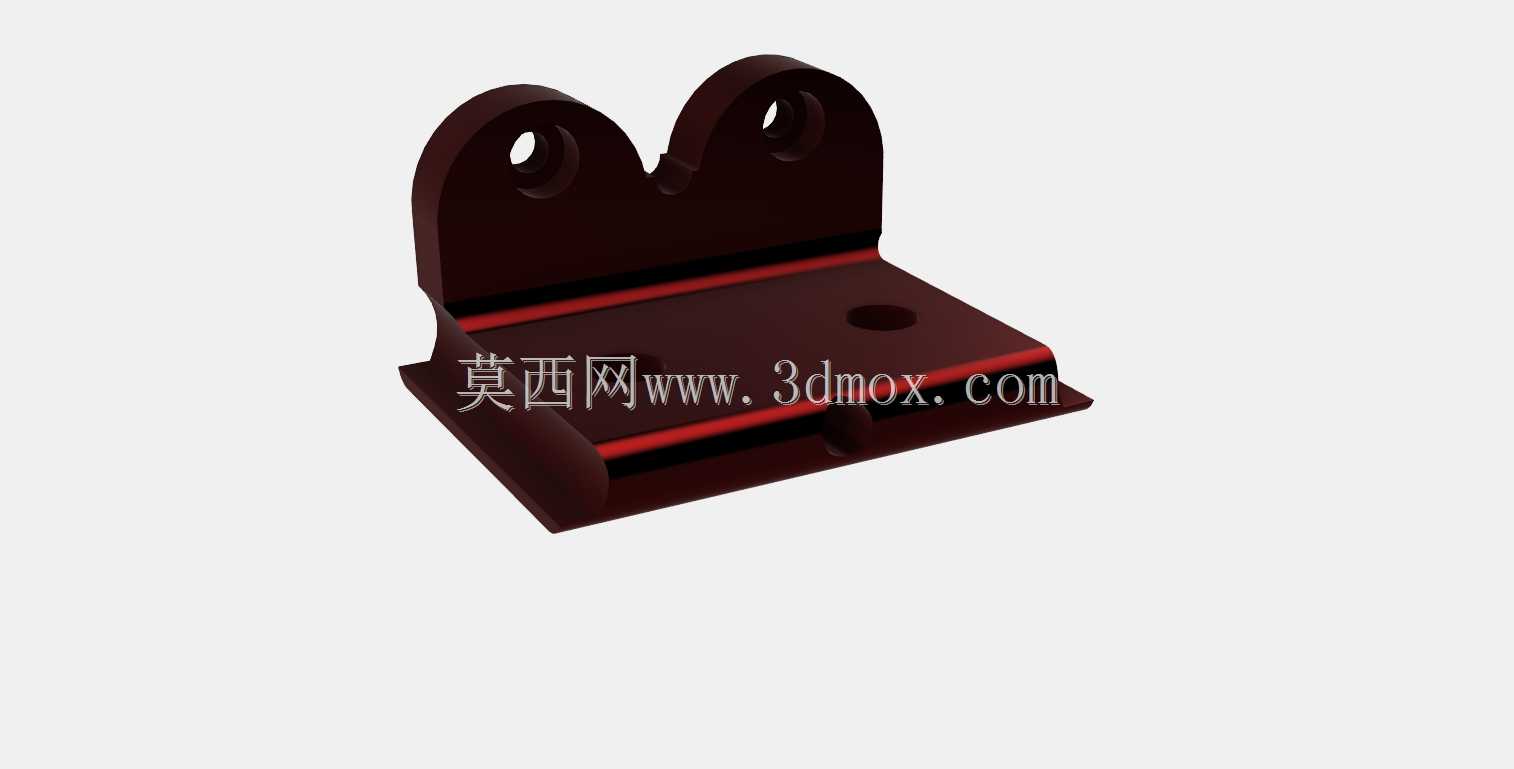

　　在各类工业传动、输送、小型工装夹具的装配场景里，这类带双铰耳的安装支架是非常常见的支撑连接件，它的核心作用是为带铰接需求的转动部件提供固定安装基准，同时承担部件运行过程中传递的径向、轴向载荷，避免铰接部位因受力偏移出现卡滞、磨损过快的问题。不同于一体式焊接支架，这款支架采用一体化成型结构，底座部分为带单定位孔的平板结构，平板两侧设置有凸起的限位挡边，在安装时可以快速和配套的安装基面贴合定位，不需要额外加工定位槽就能保证安装位置的同轴度，单孔的固定设计也给现场安装调整留出了足够的余量，遇到安装基面孔位存在小范围加工误差时，不需要重新扩孔就能完成装配，适配性更强。上方的双铰耳结构做了对称式设计，两个铰耳的同轴度公差控制在0.

　　02mm以内，穿装铰接销轴后不会出现别劲的情况，铰耳的内孔边缘做了倒角处理，既方便销轴快速穿入，也能避免销轴长期转动时孔口出现应力集中导致的开裂问题。设计过程中采用了拓扑优化的思路，在保证整体结构强度满足额定载荷要求的前提下，去除了非受力区域的冗余材料，最终成品重量仅为传统同载荷铸钢支架的一半左右，不仅降低了自身材料消耗，也减少了安装基面的承重负担，尤其适合对安装部件自重有严格要求的移动设备、轻型自动化生产线场景。从安装边界来看，底座的平板宽度适配常规的40系、50系工业铝型材安装槽距，不需要额外制作转接板就能直接固定在铝型材框架上，铰耳的中心高度经过匹配设计，刚好适配常用规格的深沟球轴承、带座外球面轴承的安装尺寸，

　　穿装销轴后铰接部件的转动中心和设计基准完全重合，不会出现传动偏移。在实际使用场景中，这款支架可以用在小型气动摆杆的铰接支撑、输送线侧挡机构的转动支座、工装夹具的翻转连接部位，也可以作为小型连杆机构的固定端支座使用，因为整体结构没有多余的突出棱角，安装后不会和周边运动部件发生干涉，两个铰耳之间的间距经过优化，既能够给铰接部件留出足够的转动空间，也不会因为间距过大导致销轴受弯变形。结构的受力路径设计非常清晰，载荷从铰耳内孔传递到铰耳根部的圆弧过渡区域，再顺着两侧的加强筋均匀分散到底座平板上，最后通过底座的固定螺栓传递到安装基面，整个受力路径没有突然的截面变化，最大应力集中区域的应力值远低于材料的屈服强度，

　　长期承受交变载荷也不会出现疲劳断裂的问题。底座上的限位挡边除了安装定位的作用外，还能在螺栓出现松动时限制支架的横向位移，避免支架移位导致的设备故障，铰耳顶部的圆弧过渡设计也减少了灰尘、切削液的积存，在机加工车间这类有碎屑、切削液飞溅的场景里使用时，不需要频繁清理铰接部位的杂物就能保证转动顺畅。不同于市面上常见的焊接式支架容易出现焊接变形、焊道锈蚀的问题，一体化成型的结构整体刚性更好，长期使用也不会出现焊缝开裂的问题，表面做了氧化处理后，在潮湿、有轻微腐蚀的环境里也能保持稳定的性能，不需要频繁做防腐维护。
