乘用车冷却系统散热芯体结构设计

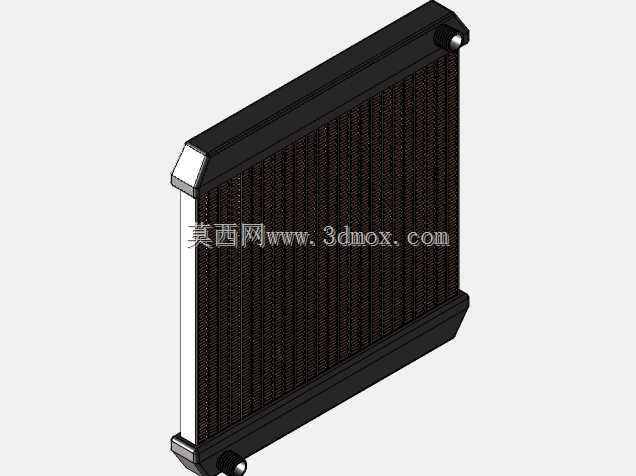

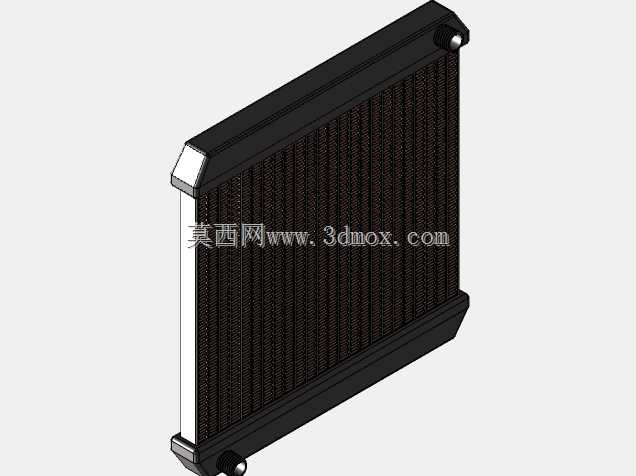

做汽车热管理相关结构设计时，散热部件的三维建模是绕不开的环节，这类部件直接关联发动机舱的热平衡表现，日常工况里要承接冷却液带出的发动机余热，通过迎面气流完成热交换，避免动力单元因持续高温出现工况劣化、功率衰减甚至密封件老化失效的问题。建模前首先要梳理安装边界，这类芯体通常布置在发动机舱前端迎风位置，上下预留进出水接口的安装空间，两侧要匹配车身安装支架的固定点位，整体厚度要避开前防撞梁、冷凝管路的干涉区域，芯体有效散热面积要根据目标车型的散热功率需求核算，不能盲目做大尺寸挤占舱内布局空间，也不能做小导致高负荷工况下散热能力不足。建模时先搭建整体装配骨架，先确定进出水室的轮廓，水室的流道截面要做平滑过渡，避免冷却液流动时出现局部涡流增大流阻，接着排布散热带与散热管的阵列，散热管的间距要兼顾散热效率与气流通过性，过密会增大风阻导致高速工况下迎风阻力超标，过疏则会减少热交换面积降低散热效率，散热带上的百叶窗结构要做细微的倾角处理，引导气流在芯体内部形成紊流，提升热交换的接触效率。建模过程中要同步校核安装点的位置公差，固定耳位的孔径要匹配常用的减震胶套尺寸，避免实装时出现硬连接传递振动导致芯体疲劳开裂，进出水口的接头尺寸要匹配整车冷却管路的标准管径，密封面要预留足够的平面度公差，防止后期出现冷却液渗漏问题。整个模型的结构拆分要符合实际生产的装配逻辑，水室与芯体的连接边要预留压装工艺的余量，散热管与主片的连接位置要做贴合面的结构处理，方便后续做焊接或者胀接工艺的仿真验证，建模完成后可以做初步的干涉检查，确认芯体在最大摆动位移下不会和周边的管路、覆盖件发生磕碰，满足整车布置的空间要求。
