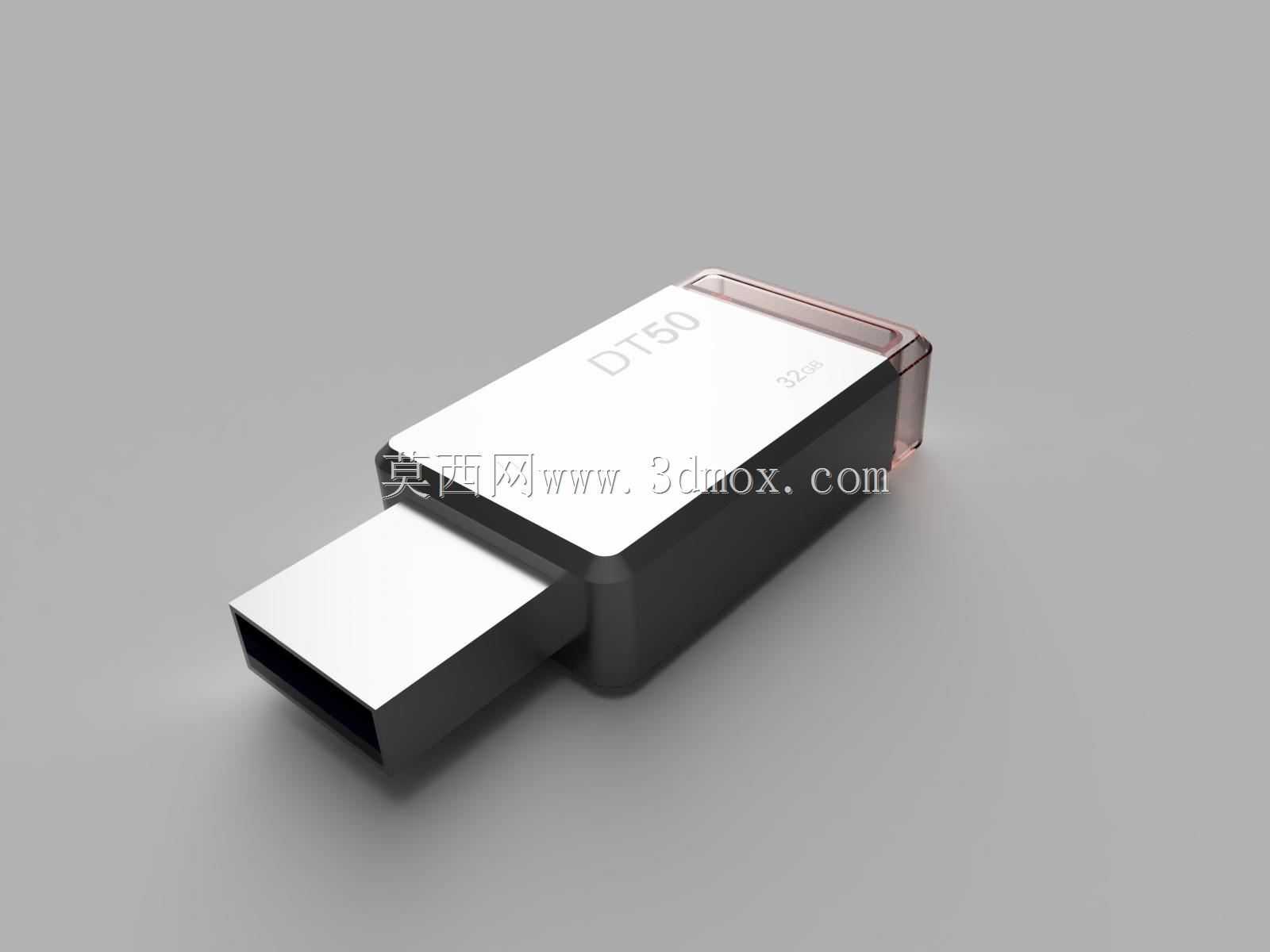

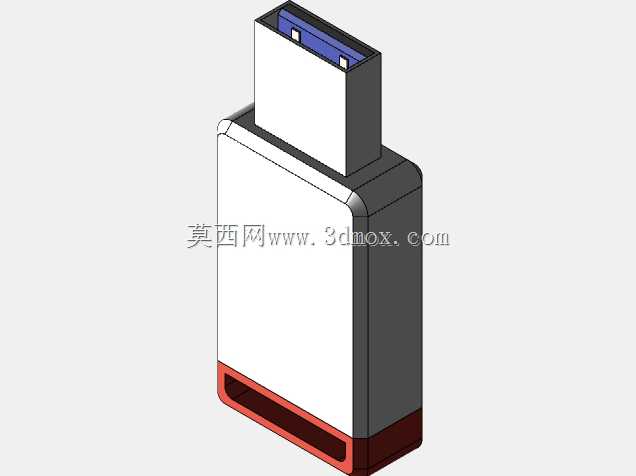

金士顿DT50款便携USB闪存存储盘结构

日常办公场景中，这类便携闪存盘是跨设备数据传输的核心载体，不管是车间工控机之间拷贝工艺参数文件，还是设计工位之间互传轻量化三维数模、工艺文档，都离不开这类即插即用的存储设备，不需要额外供电、不需要安装驱动的特性，让它能适配从老旧工控系统到最新办公终端的各类USB接口设备，在没有局域网络覆盖的生产现场，它是小体量数据跨端流转最可靠的介质。这款闪存盘采用经典的盖帽分离式结构，金属USB插头部分做了加厚的边缘处理，插拔时的受力结构经过优化，能承受日常频繁插拔带来的侧向应力，避免插头根部出现焊盘脱开的问题；主体外壳采用半透明磨砂PC材质搭配白色亮面装饰片，既可以通过半透明外壳隐约观察内部PCB的固定状态，也能通过亮面区域预留的丝印位置标注产品容量、品牌标识，外壳边缘做了0.3mm的圆角过渡，握持插拔时不会有尖锐的棱角硌手。设计过程中首先确定的是USB公头的标准安装尺寸，完全遵循USB2.0/3.0通用接口的尺寸规范，插头伸出长度控制在12.5mm，保证插入设备接口后能完全贴合接口内部的接触弹片，不会出现接触不良的情况；主体部分的长宽高控制在40mm*17mm*7mm的范围内，这个尺寸既可以容纳标准的UDP封装存储芯片、晶振与外围阻容元件，也不会因为体积过大遮挡相邻的USB接口，在多接口并排的工控机、台式机后置面板上使用时，不会挤占旁边接口的安装空间。内部的PCB固定采用壳体卡槽式结构，不需要额外打螺丝固定，上下壳通过边缘的卡扣实现紧配，装配时只需要将焊好元件的PCB对准下壳的定位卡槽推入，再扣合上壳就能完成整体装配，能有效提升批量生产时的装配效率；盖帽部分采用和主体同材质的半透明PC，内侧做了两道凸起的卡筋，扣在主体插头端时能通过卡筋和外壳的摩擦力实现固定，不会轻易脱落丢失，盖帽的深度设计为13mm，完全覆盖金属插头部分，避免日常携带时插头被异物磕碰变形、或者被口袋里的金属碎屑、灰尘污染触点影响接触性能。日常携带时，这个尺寸的闪存盘可以轻松放进工牌卡套的卡槽、工作服的小口袋，甚至是笔记本的笔插位置，不会占用过多的收纳空间，外壳的磨砂材质不容易残留指纹和划痕，长期使用后外观也不会出现明显的磨损痕迹；尾端预留了1.5mm直径的挂绳孔，可以搭配挂绳挂在钥匙串上，降低丢失的概率。结构设计时还考虑了日常使用的跌落场景，壳体内部的PCB和外壳内壁之间预留了0.2mm的缓冲间隙，当产品从1.2米的日常桌面高度跌落时，外壳的形变不会直接传递到PCB板上，避免出现芯片虚焊、元件脱落的问题，适配车间、办公区等复杂使用场景下的意外跌落情况。
