兼容Nerf的战术导轨安装基座

　　该零件是一条面向战术附件扩展的小型安装基座，核心目标是在不破坏原有载体表面的前提下，提供一条与Nerf标准接口兼容的固定轨道。实际使用中，它常被布置在玩具发射器外壳、护木上方、侧面或自定义载具面板上，用来承装瞄具、握把、指示灯、激光模块等附件。由于这类附件在拆装频率上较高，导轨结构必须同时兼顾定位可靠性与快速更换能力，因此在建模时不能只关注外观轮廓，更要把卡槽、止退面、孔位和壁厚关系处理清楚。

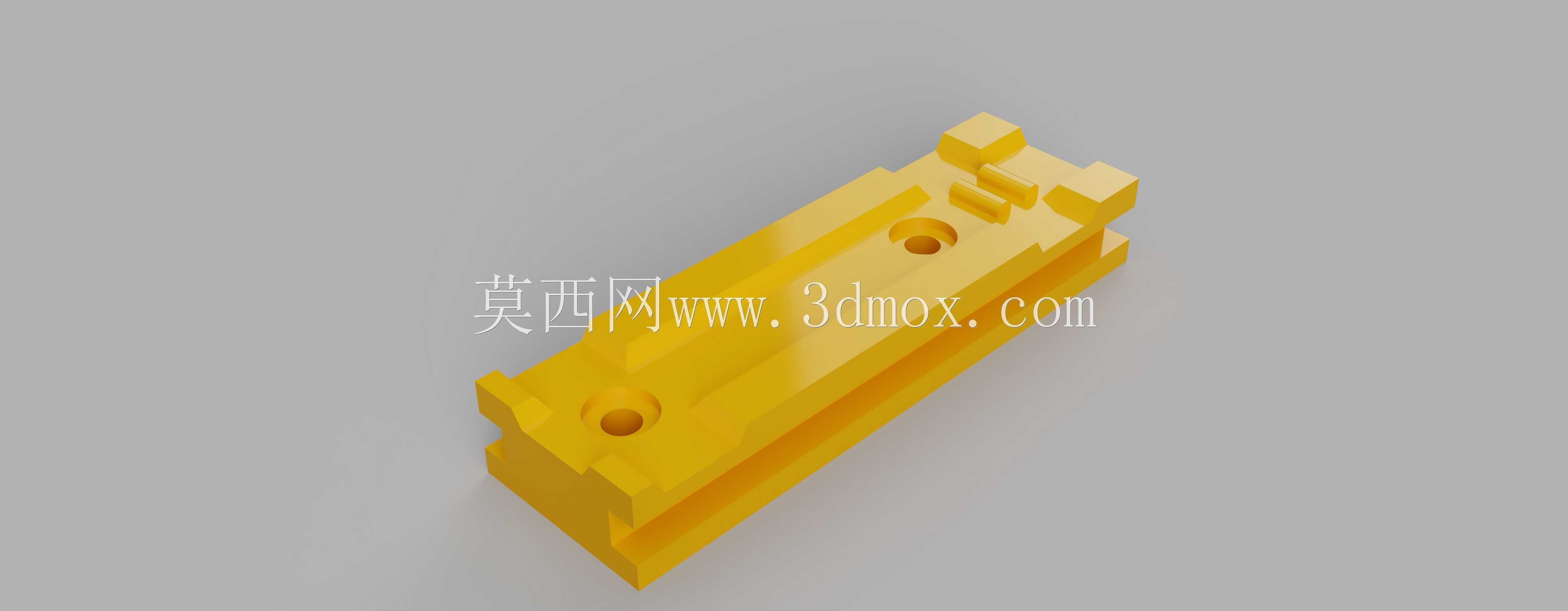

　　从结构上看，零件主体呈长条块状，上表面形成连续的凸起卡棱，两侧留出标准宽度的限位槽。附件滑入后，依靠槽侧壁约束横向位移，再通过附件自身的锁紧螺钉或卡扣压在导轨顶面完成固定。这种方案的优点在于附件位置可沿长度方向连续调整，不必为每一种附件单独开孔；缺点是对导轨截面尺寸、棱边高度和槽宽一致性要求较高，若成型后收缩不均，容易出现附件卡滞或松动。

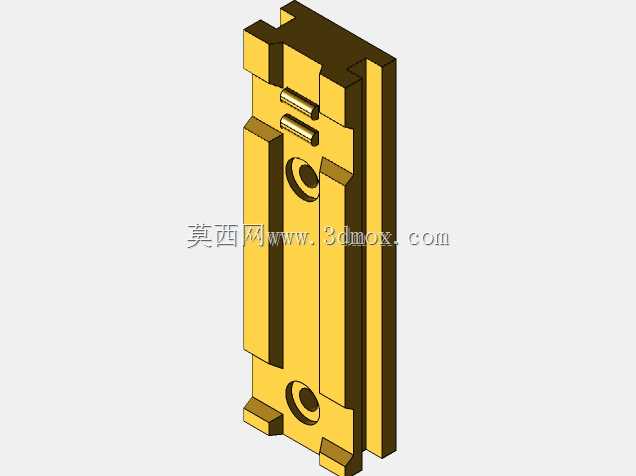

　　模型中部设置了两个沉头安装孔，孔位沿长度方向分布，用于将导轨基座固定到任何平整表面。沉孔设计可以让螺钉头部低于导轨顶面，避免干涉附件滑动，这一点在实际装配中非常关键。若螺钉头高出配合面，附件滑过时会产生碰撞，严重时会造成锁紧失效。孔间距需要结合载体可用空间确定，既不能过近导致局部壁厚不足，也不能过远而降低固定稳定性。对于塑料打印件而言，孔周区域应保留足够材料，以承受反复拧紧螺钉带来的局部应力。

　　零件两端做了阶梯状限位和导入结构，端部轮廓并非简单直角切断，而是带有层次分明的凸台。这种处理一方面形成附件滑入时的起始导向，另一方面也可作为机械止位，防止附件从端部无约束滑出。端部凸台的高度差需要与附件底座的开口尺寸匹配，过高会增加装配阻力，过低则失去限位作用。建模时应把端部导入斜面或圆角纳入考虑，使附件能够顺畅推入，同时在锁紧后不产生明显旷量。

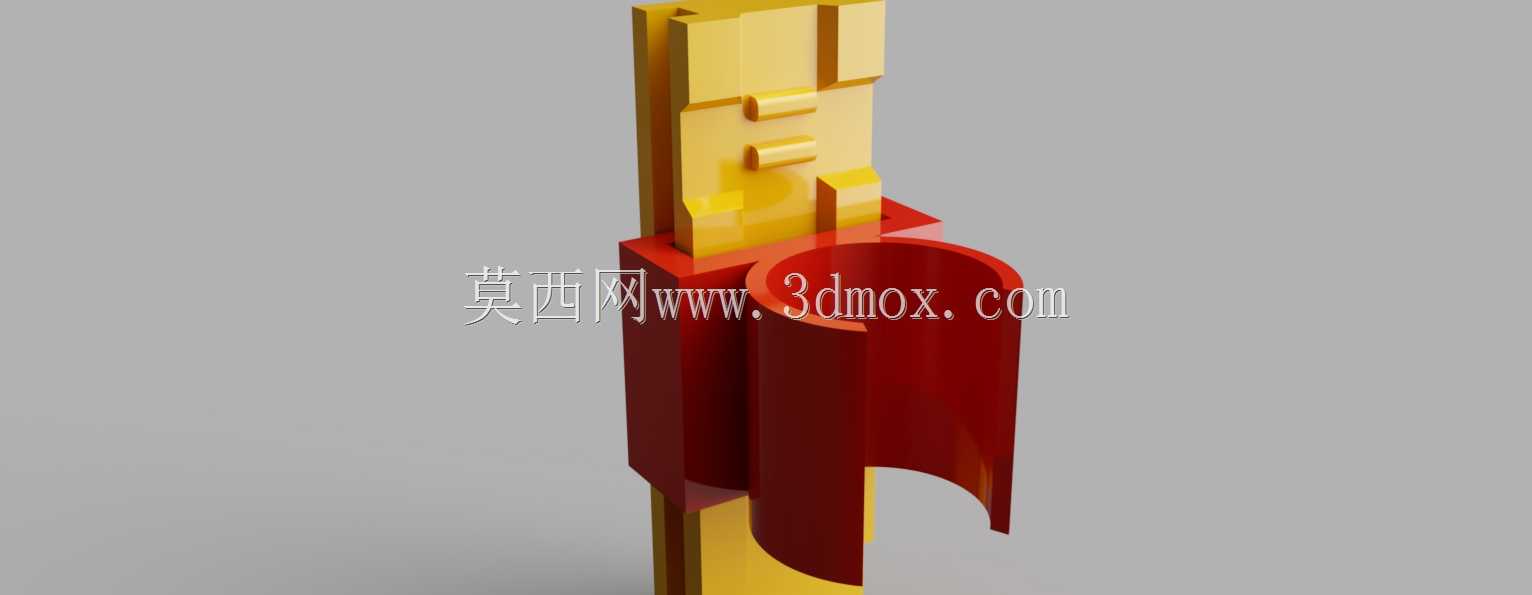

　　设计思路上，该导轨并非孤立零件，而是一个接口转换件。它把下方任意可钻孔平面转换为上方标准战术接口，因此下方安装面应尽量保持平整，与载体之间形成大面积接触。若底面悬空或贴合不良，螺钉锁紧后零件会发生翘曲，直接影响上方导轨直线度。对于较薄的载体板，安装时还应在背面增加垫片或垫板，避免局部压痕和应力集中。

　　外形尺寸方面，零件长度覆盖多个附件安装位，宽度控制在标准导轨所需的最小范围，高度则由卡槽深度、螺钉沉孔深度和底部壁厚共同决定。安装边界主要受两个孔位限制：钻孔区域需要避开载体内部的加强筋、电池仓、走线槽和运动部件；导轨两侧也要预留附件滑入和手指操作空间。若布置在曲面外壳上，应先评估底面与曲面的贴合程度，必要时在底部增加适配垫片，而不是强行拧紧导致导轨变形。

　　在工程实现上，该零件适合采用硬质塑料或3D打印制作。若用于频繁拆装场景，材料需具备一定耐磨性，尤其是卡槽侧壁和顶面接触区。打印方向应优先保证导轨长度方向的直线度，并让受力层间方向避开螺钉锁紧带来的剥离应力。孔位可预留少量精加工余量，装配后再通过铰削或修整保证沉头深度一致。

　　总体来看，这个模型的价值不在复杂曲面，而在接口尺寸、装配边界和受力细节的准确表达。它解决的是附件扩展中的标准化连接问题，使不同载体都能通过简单钻孔获得统一的战术安装界面。对于结构设计人员而言，建模时应重点核对导轨截面、孔位沉深、端部限位和底面贴合关系；对于设备选型或改装使用者而言，则应关注安装面平整度、螺钉长度、附件滑动间隙以及周边操作空间，这样才能保证导轨在实际使用中稳定、可靠、可重复拆装。
