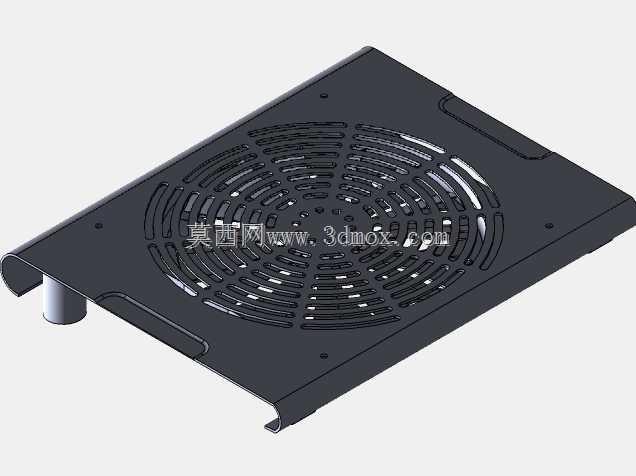

笔记本外置风冷散热支撑托架结构设计

日常办公场景中，高负载运行的笔记本常因底部进风空间不足出现处理器降频、外壳发烫的问题，这款外置散热托架正是针对该使用痛点设计的配套支撑部件。从结构设计逻辑来看，整体采用薄型金属板材冲压成型，主体承载面做了大面积阵列式通风栅格开孔，栅格排布以中心区域为核心向外辐射扩散，刚好对应多数常规尺寸笔记本底部的进风区位，能让下方气流无遮挡穿过托架进入笔记本散热风道，避免实体板面阻挡进风路径的问题。托架四个支撑位做了小幅折边凸起处理，既可以抬高笔记本底部与桌面的间隙，形成稳定的进风空腔，也能通过边缘的限位结构防止笔记本放置时出现侧滑移位，折边处做了圆角过渡处理，避免尖锐棱边刮蹭笔记本外壳涂层。承载面下方预留了标准风扇的安装位，安装边界适配常规尺寸的轴流散热风扇，风扇供电线路可沿板材预留的走线槽排布，不会出现线材挤压、外露勾挂的问题。托架底部的支撑脚高度经过反复校核，既保证足够的进风高度，也不会让整体抬升高度过高导致打字时手腕角度不适，兼顾散热效率与使用 ergonomics 需求。从实际应用场景看，这款托架既可以搭配自带风扇的主动散热模块使用，也可单独作为垫高支架改善笔记本被动进风条件，适配14到17英寸区间的主流消费级笔记本，承载面的防滑垫安装位预留了粘贴区域，可根据使用需求加装防滑胶垫进一步提升放置稳定性。板材厚度选型兼顾结构强度与整体重量，不会因过度厚重导致便携性下降，边缘所有开孔处都做了去毛刺处理，避免组装或使用过程中划伤手部。通风栅格的开孔率经过测算，在保证板面承载强度的前提下最大化通风面积，不会因开孔过多导致板面受压变形，放置满载重量的游戏本也能保持结构平整无凹陷。
