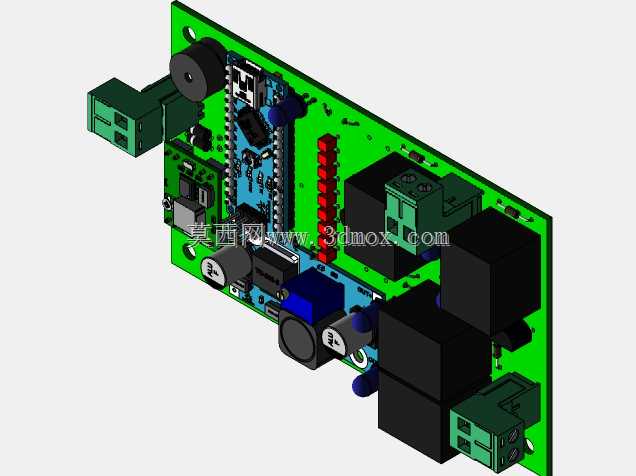

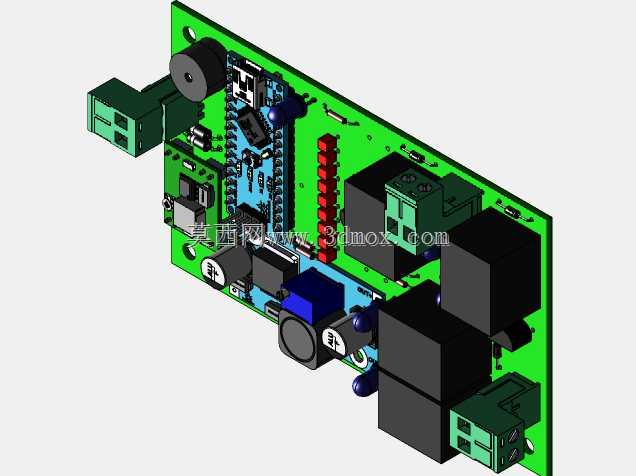

集成继电器功能的PCB控制电路板

这款集成多类电子元件的电路板，主要面向小型自动化设备的本地逻辑控制场景，常见于小型工位执行器、商用智能终端、小型机电一体化装置的内部控制单元，承担信号采集、逻辑输出、负载通断的核心作用。板载四路大功率继电器模块，单路可承载常规低压直流负载的通断需求，适配电磁阀、小型指示灯、微型电机这类常见工位执行件的驱动要求，继电器输出端搭配大电流接线端子，无需额外转接即可直接压接导线，减少现场布线的转接节点，降低线路故障概率。设计阶段优先考虑板上元件的布局合理性，强电输出回路与弱电信号回路做了物理分区排布，继电器这类易产生电磁干扰的元件集中布置在板侧区域，与核心控制芯片、信号采集元件保持足够安全间距，避免通断瞬间的电磁串扰影响控制信号稳定性。板上预留了多组插针式扩展接口，可外接按键输入、传感器信号、状态指示模块，适配不同场景下的IO扩展需求，无需重新设计电路板即可完成功能裁剪。蜂鸣器布置在板边靠近安装开孔的位置，报警声响可顺利传出设备外壳，无需额外加装导音结构。电源输入部分集成了整流、滤波、防反接元件，可适配宽范围直流电压输入，应对现场供电的小幅波动不会出现工作异常。安装边界上，电路板四角预留标准固定孔位，孔位间距符合常规小型控制板的安装尺寸规范，可直接固定在设备内部的塑料支柱或者金属安装位上，板上最高元件为继电器本体，整体板厚加上最高元件的高度控制在常规嵌入式安装的空间范围内，不会与设备外壳、内部其他结构件产生干涉。接线端子全部朝向板边同一侧排布，现场接线时无需翻转电路板即可完成所有导线的压接操作，后期维护排查时也能直观看到每一路接线的对应点位。核心控制芯片周边预留了下载调试接口，可根据实际需求烧录对应控制逻辑，不用拆解电路板即可完成程序更新，适配不同细分场景的控制逻辑调整需求。板上还集成了状态指示LED，对应每一路继电器的工作状态，调试阶段可直观判断输出回路是否正常动作，无需外接测量设备即可快速排查故障点。
