模块化多功能手持UMPC插接结构设计

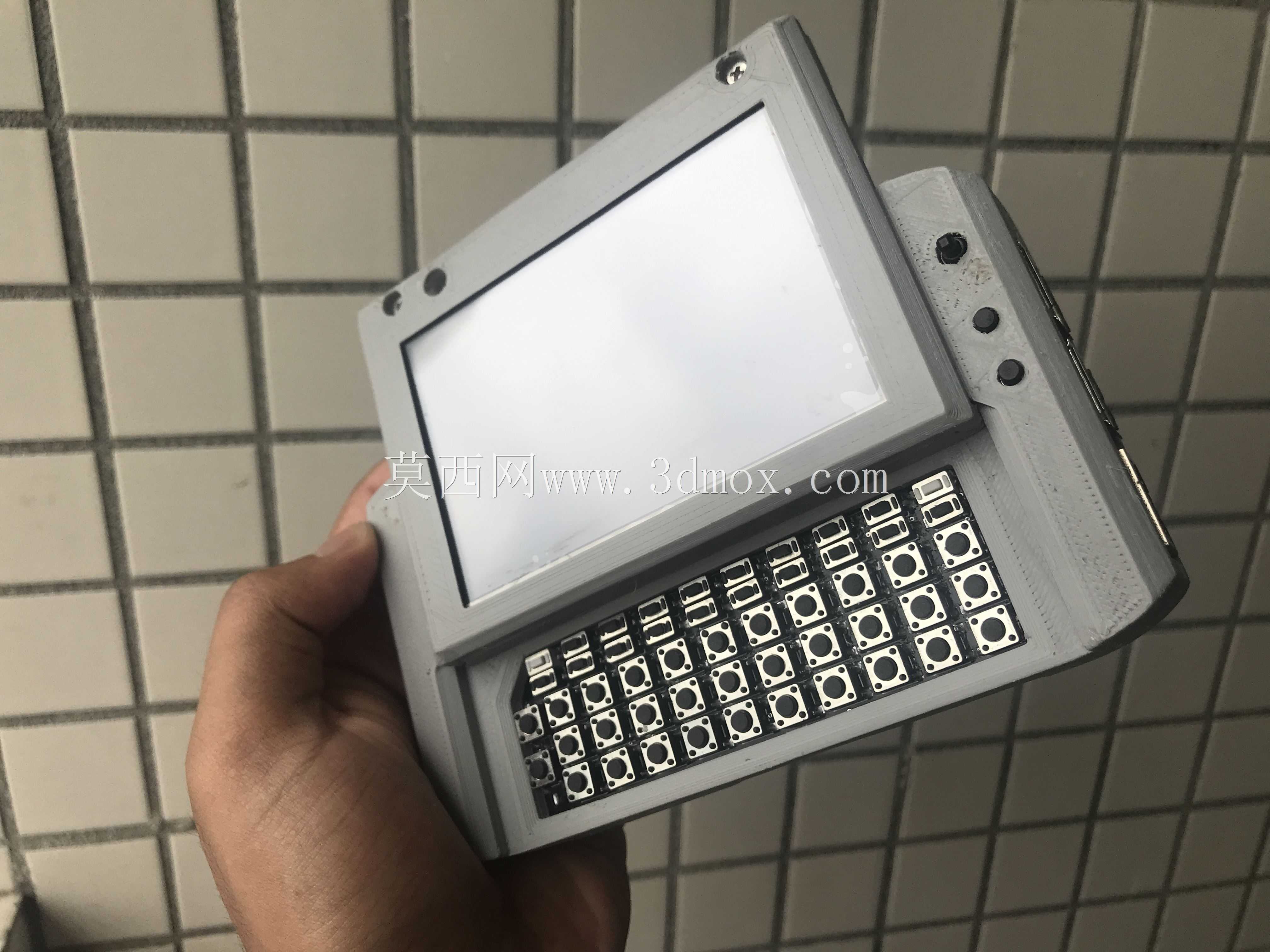

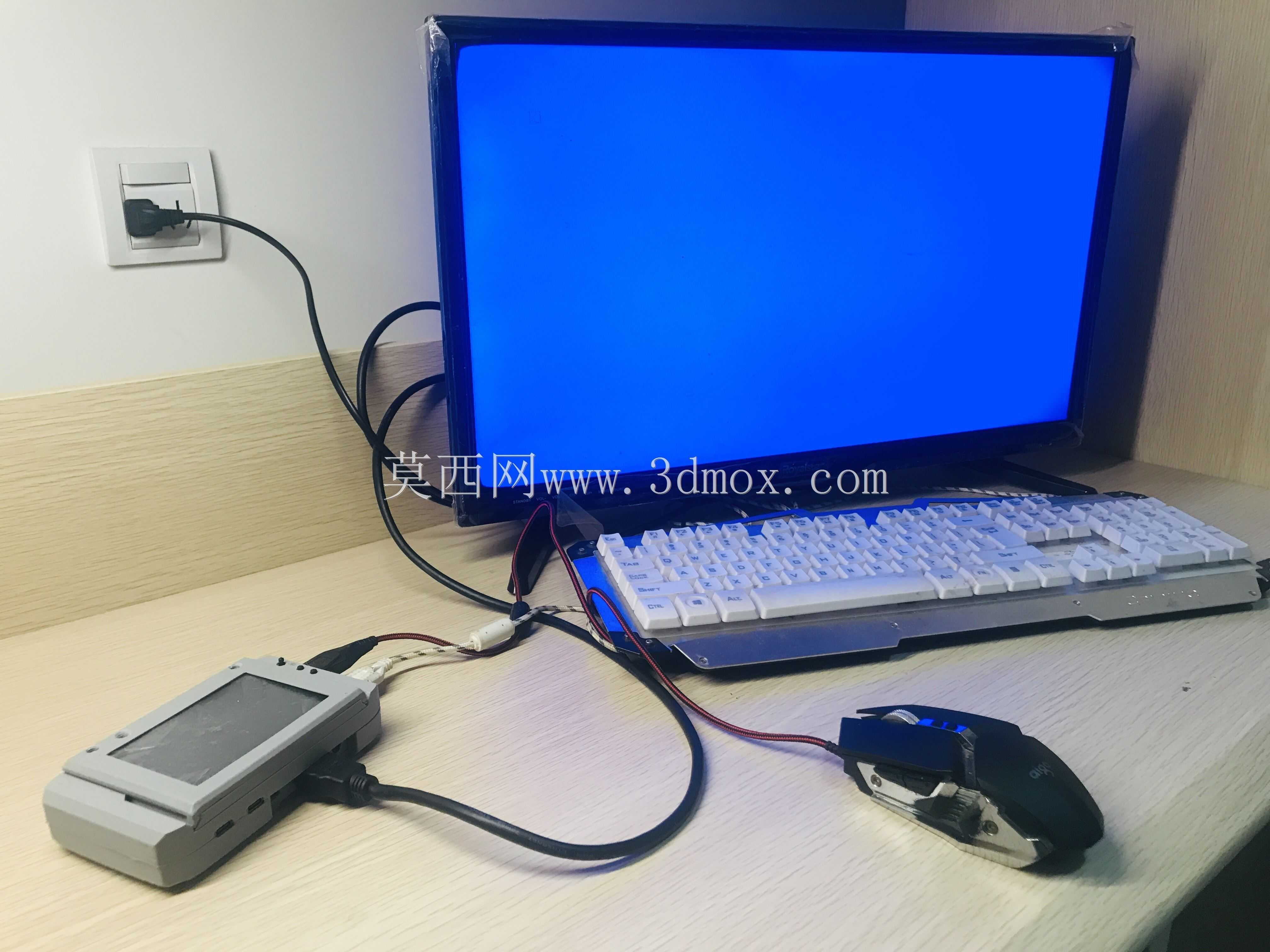

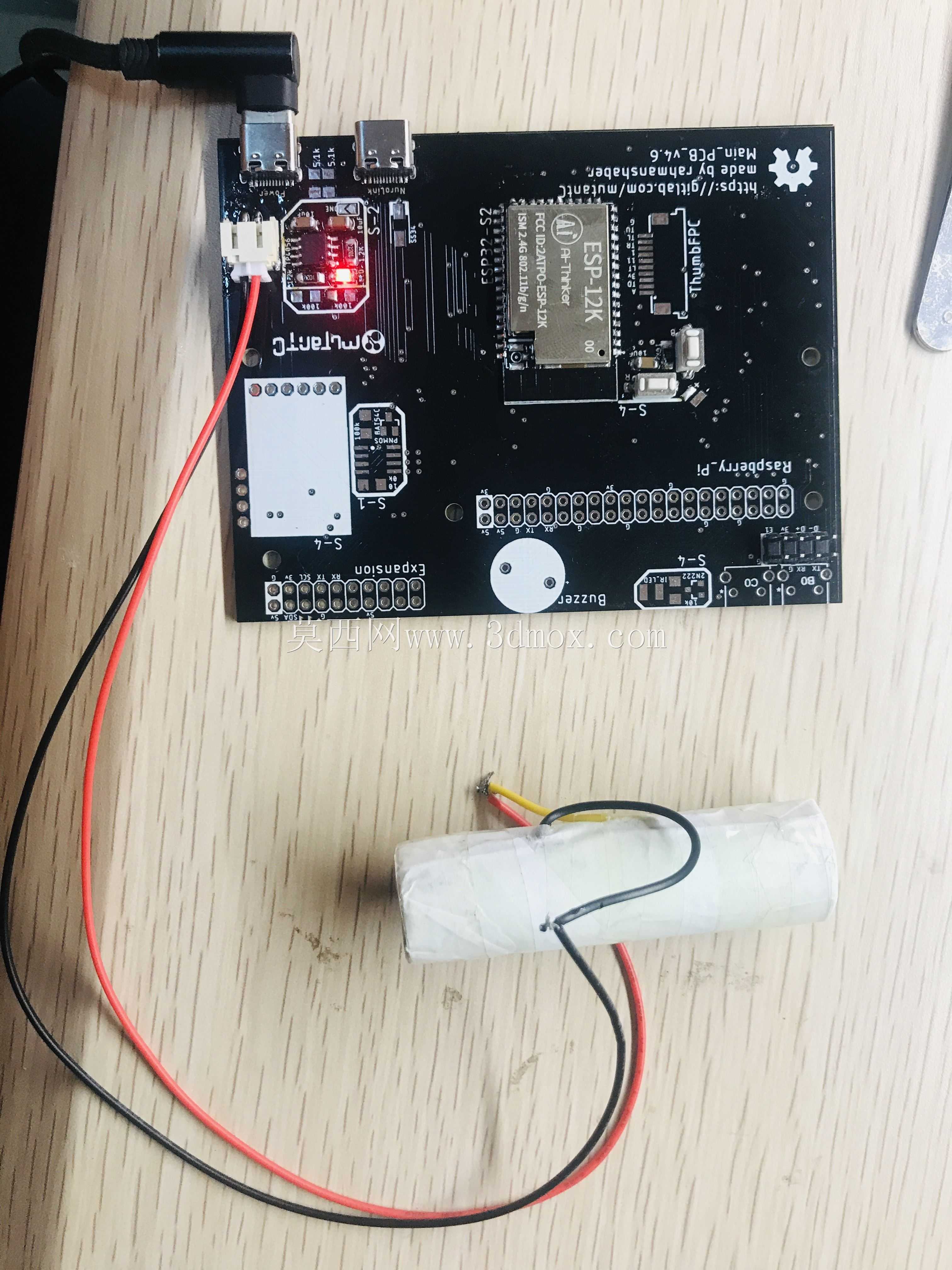

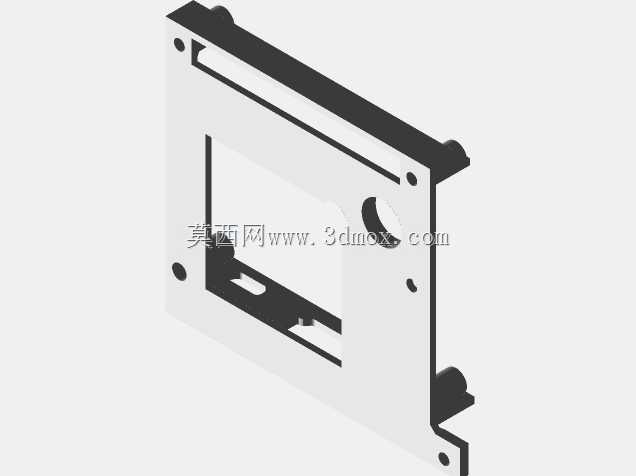

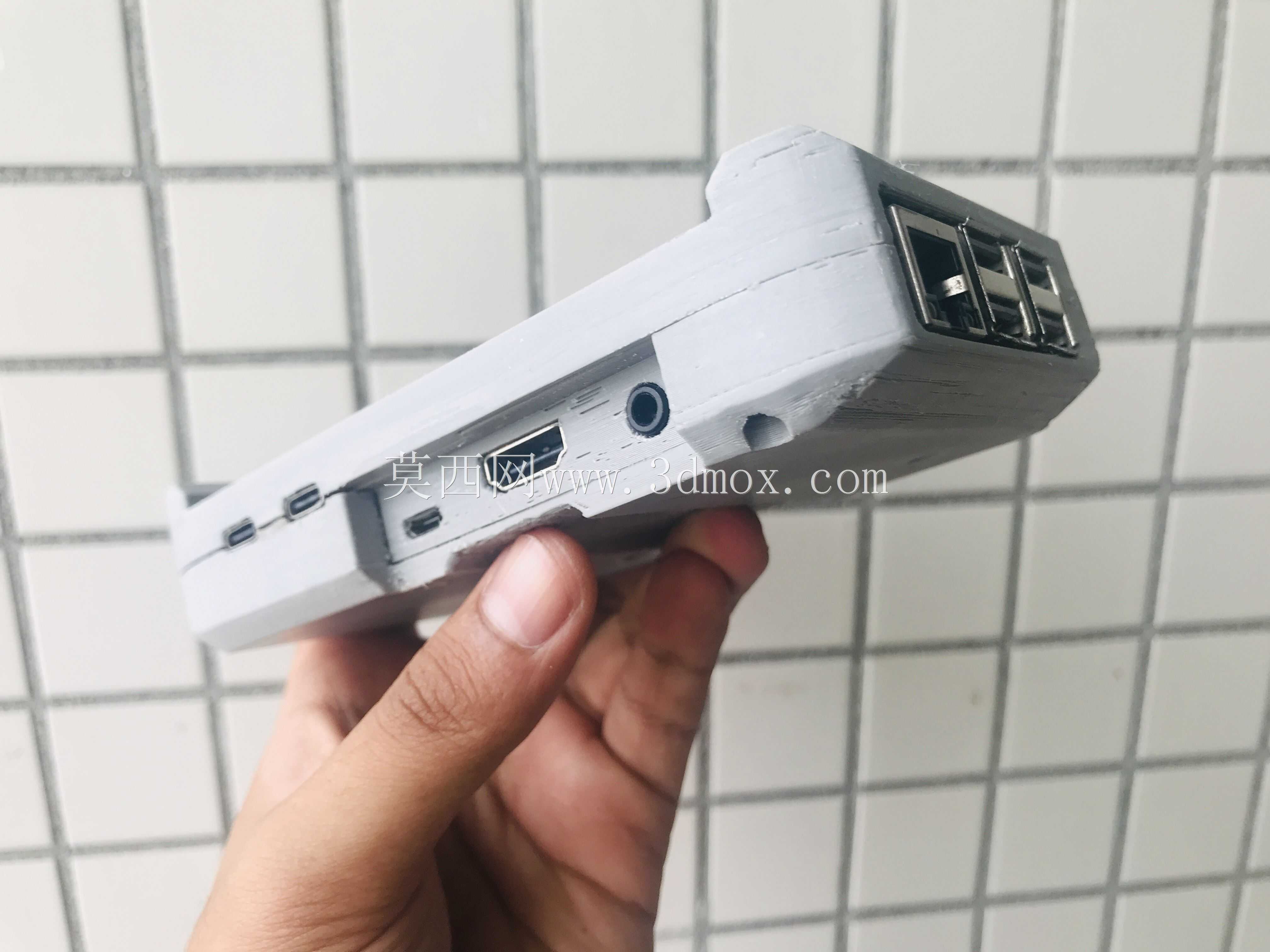

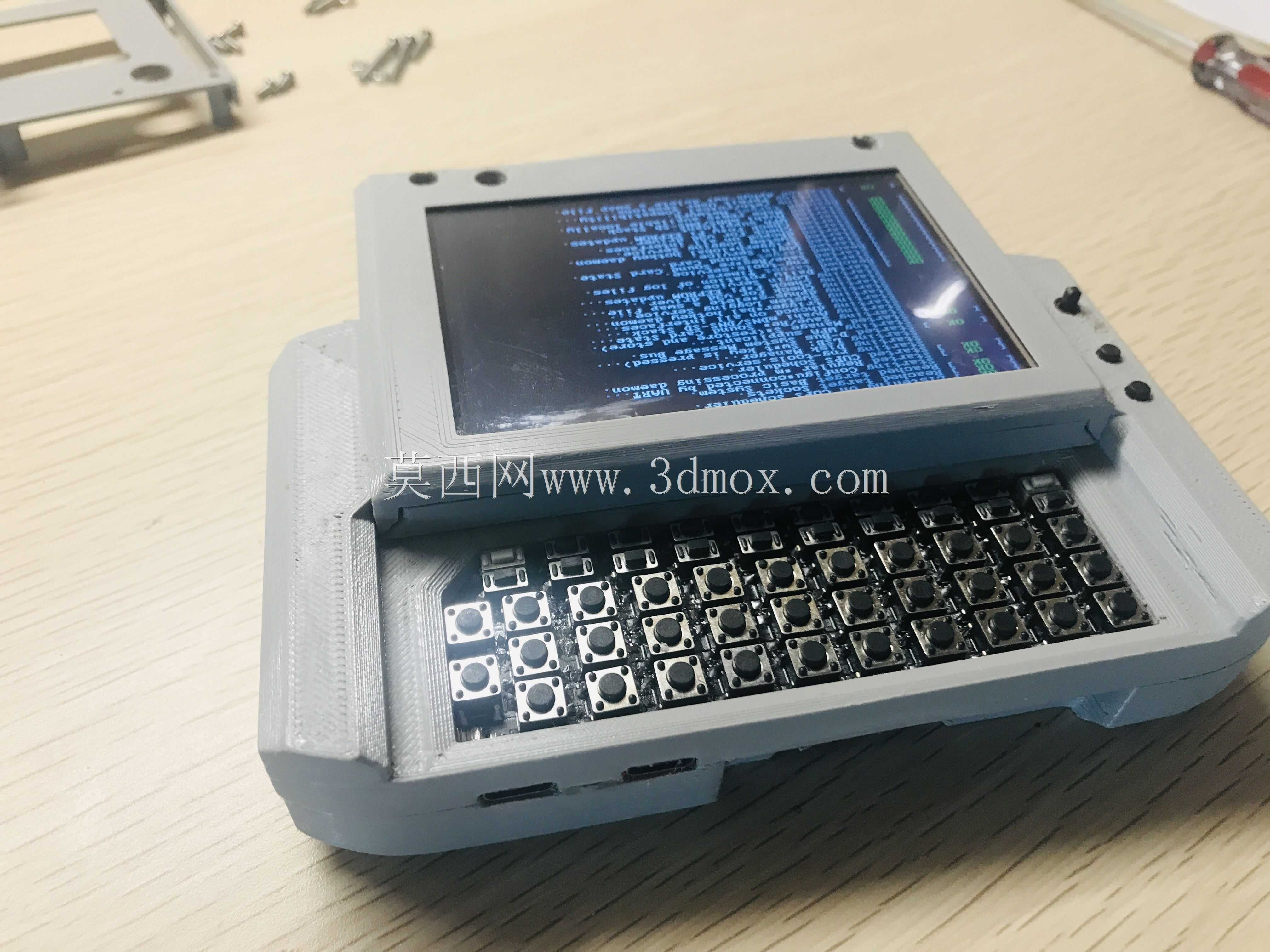

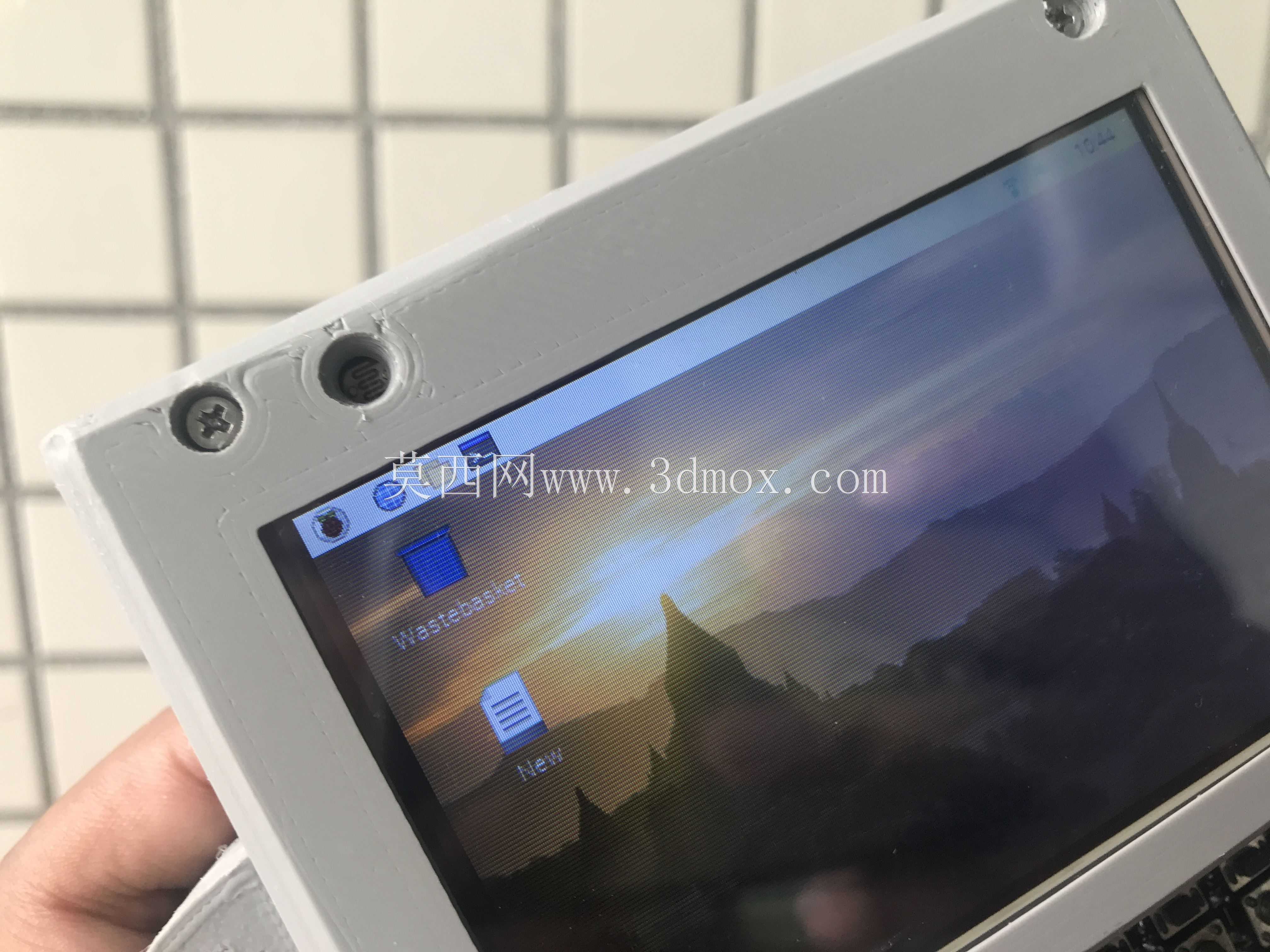

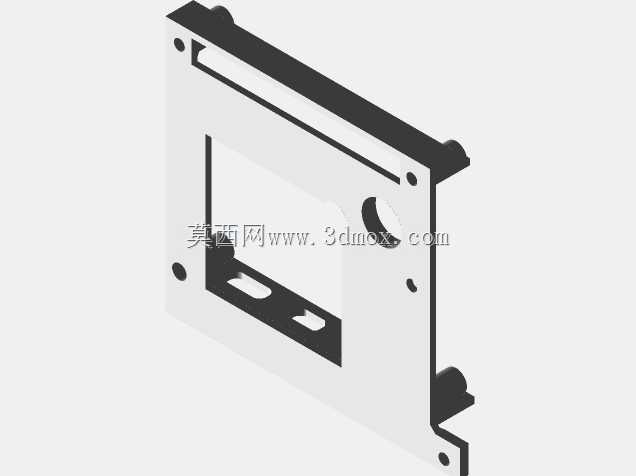

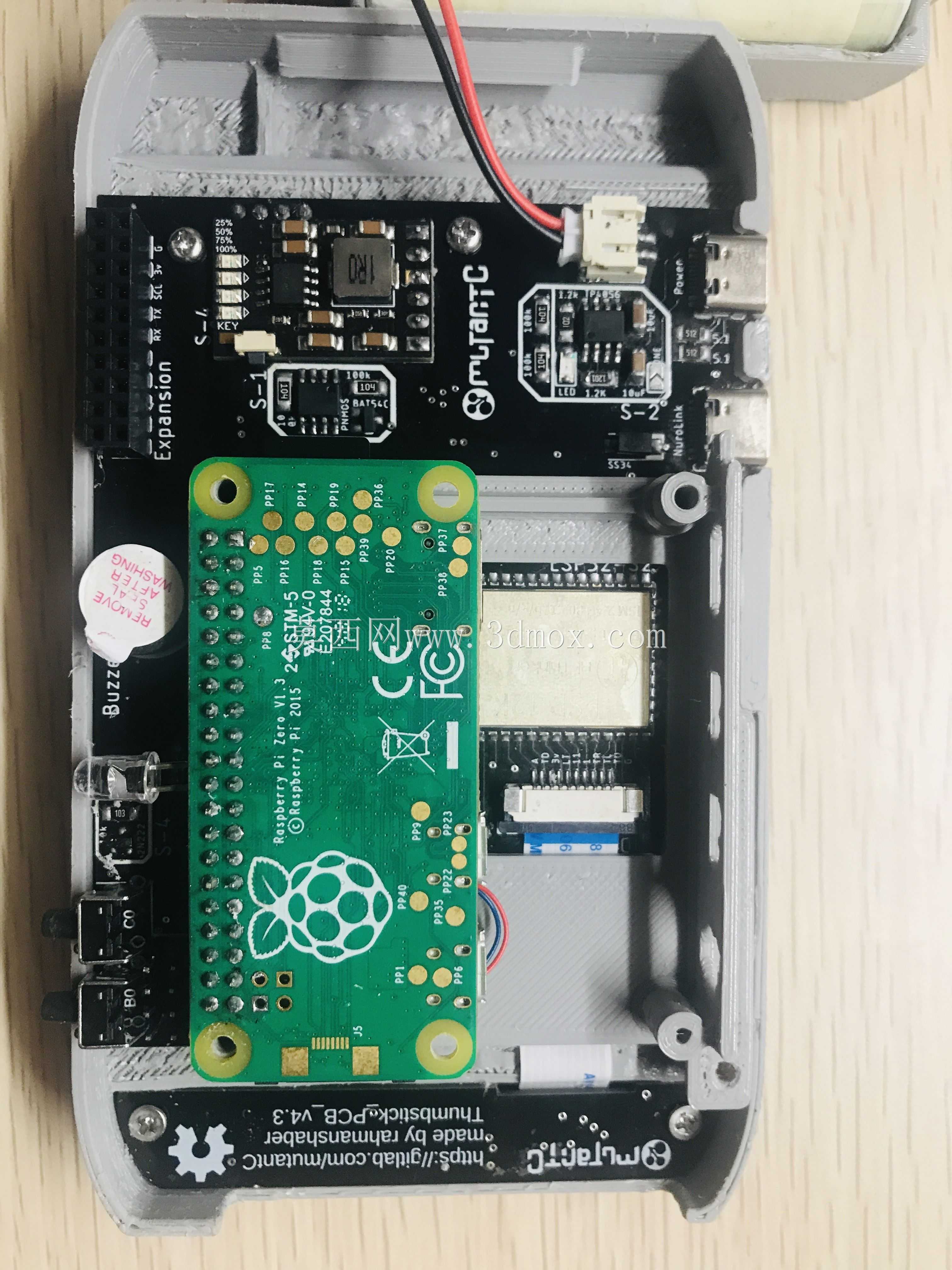

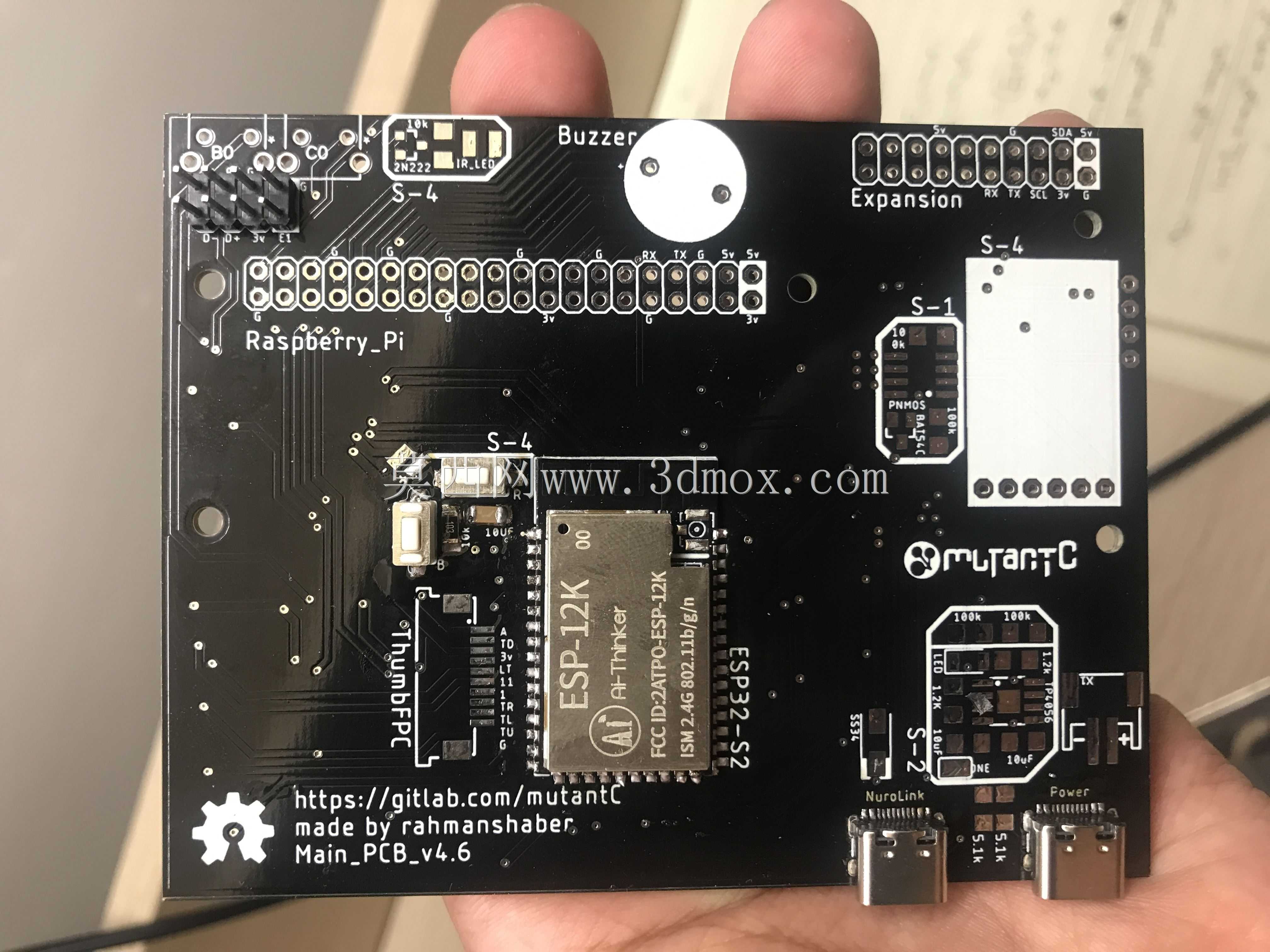

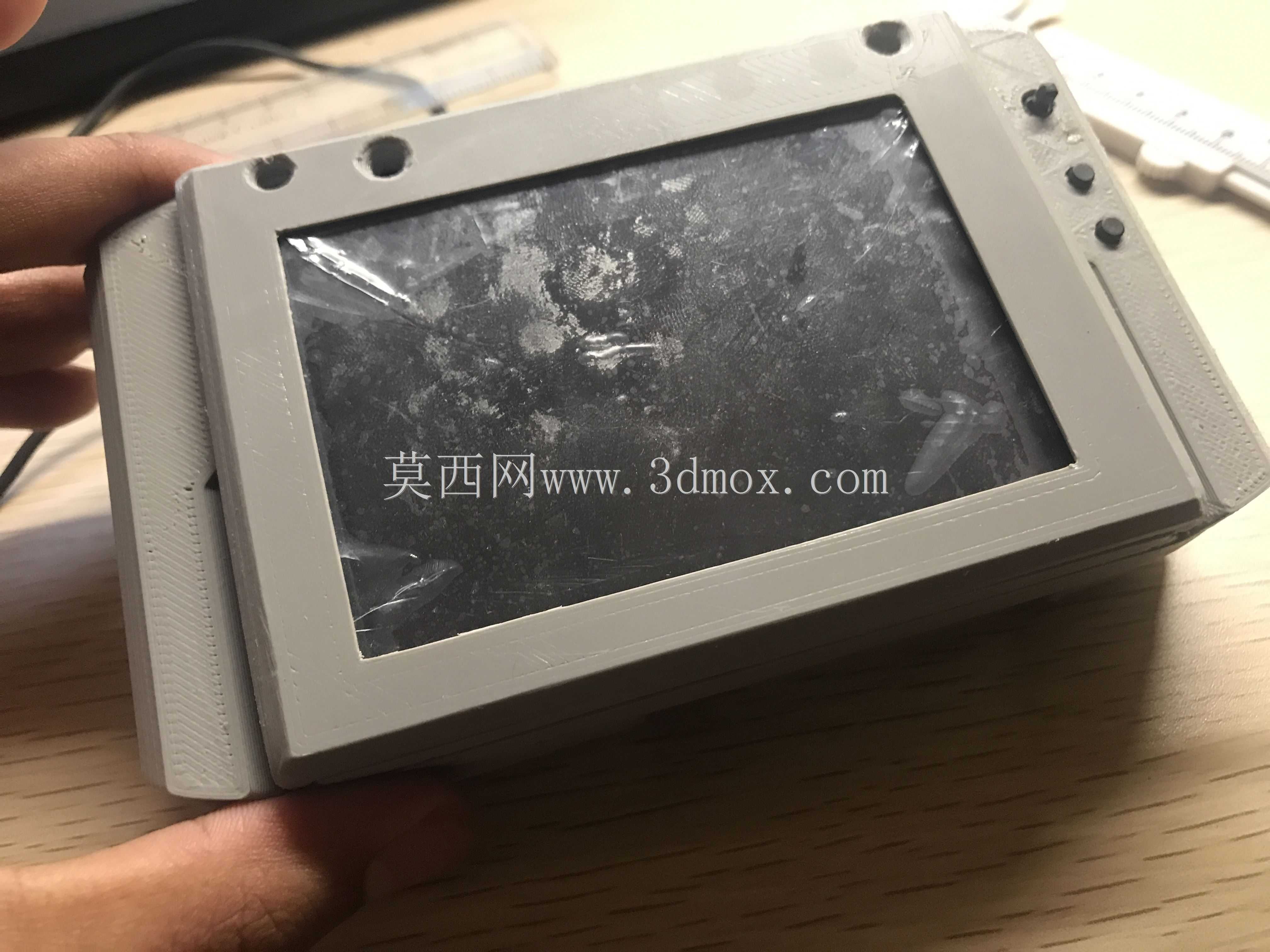

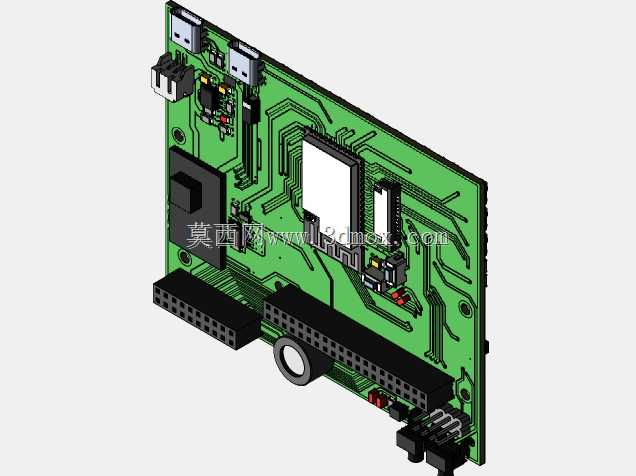

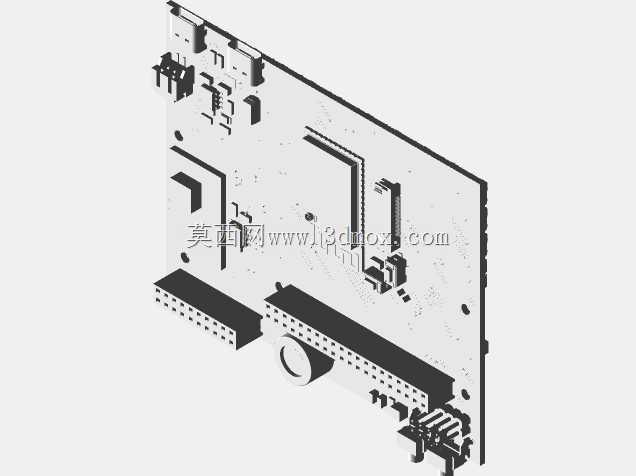

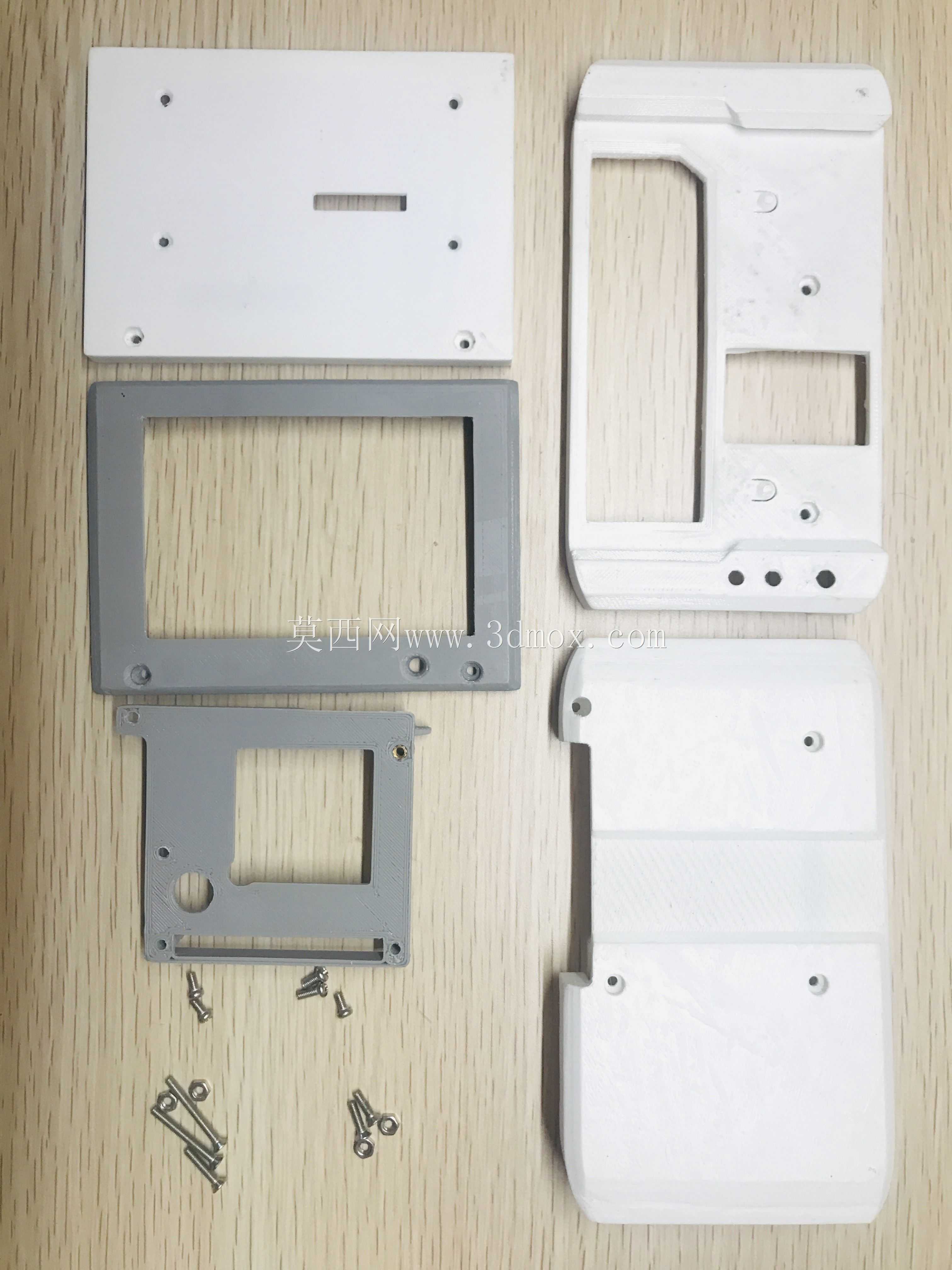

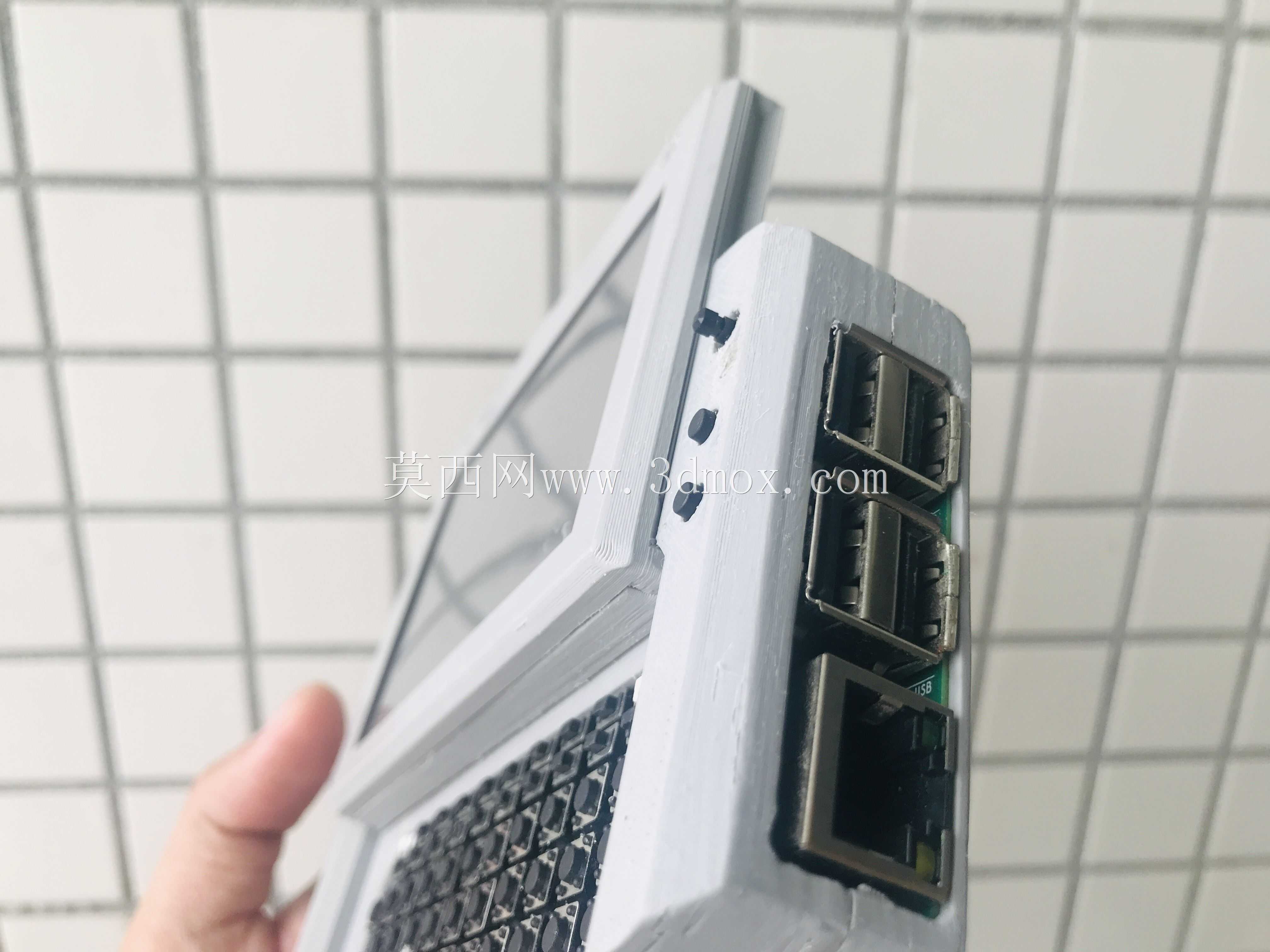

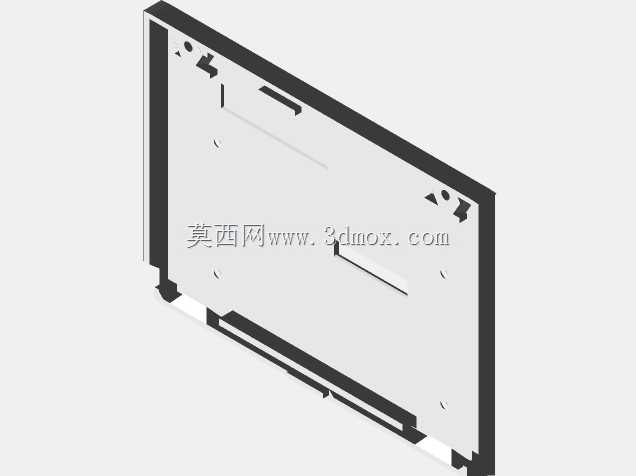

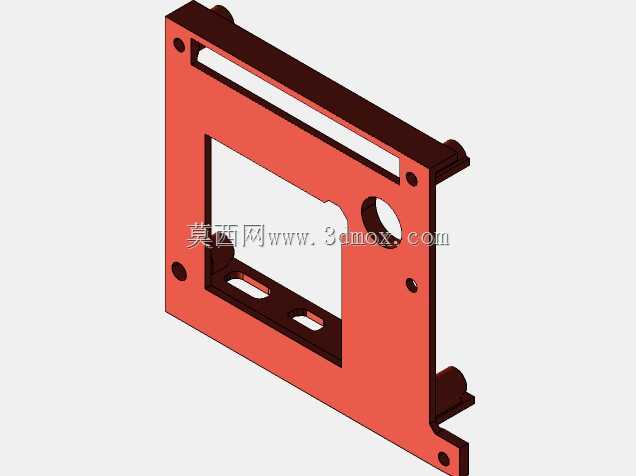

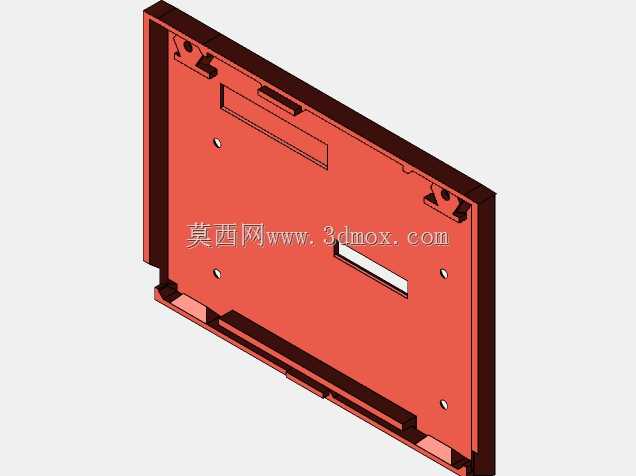

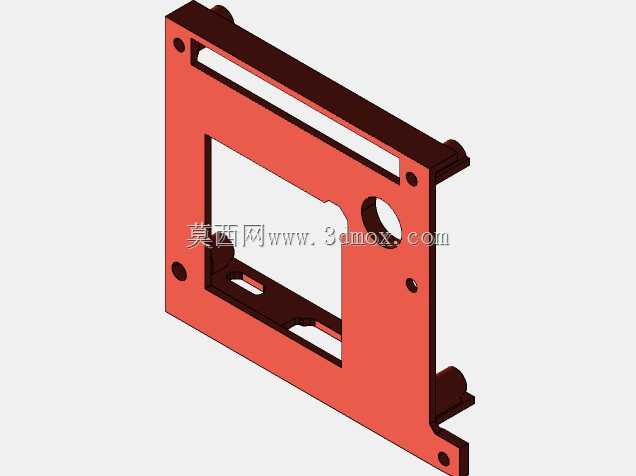

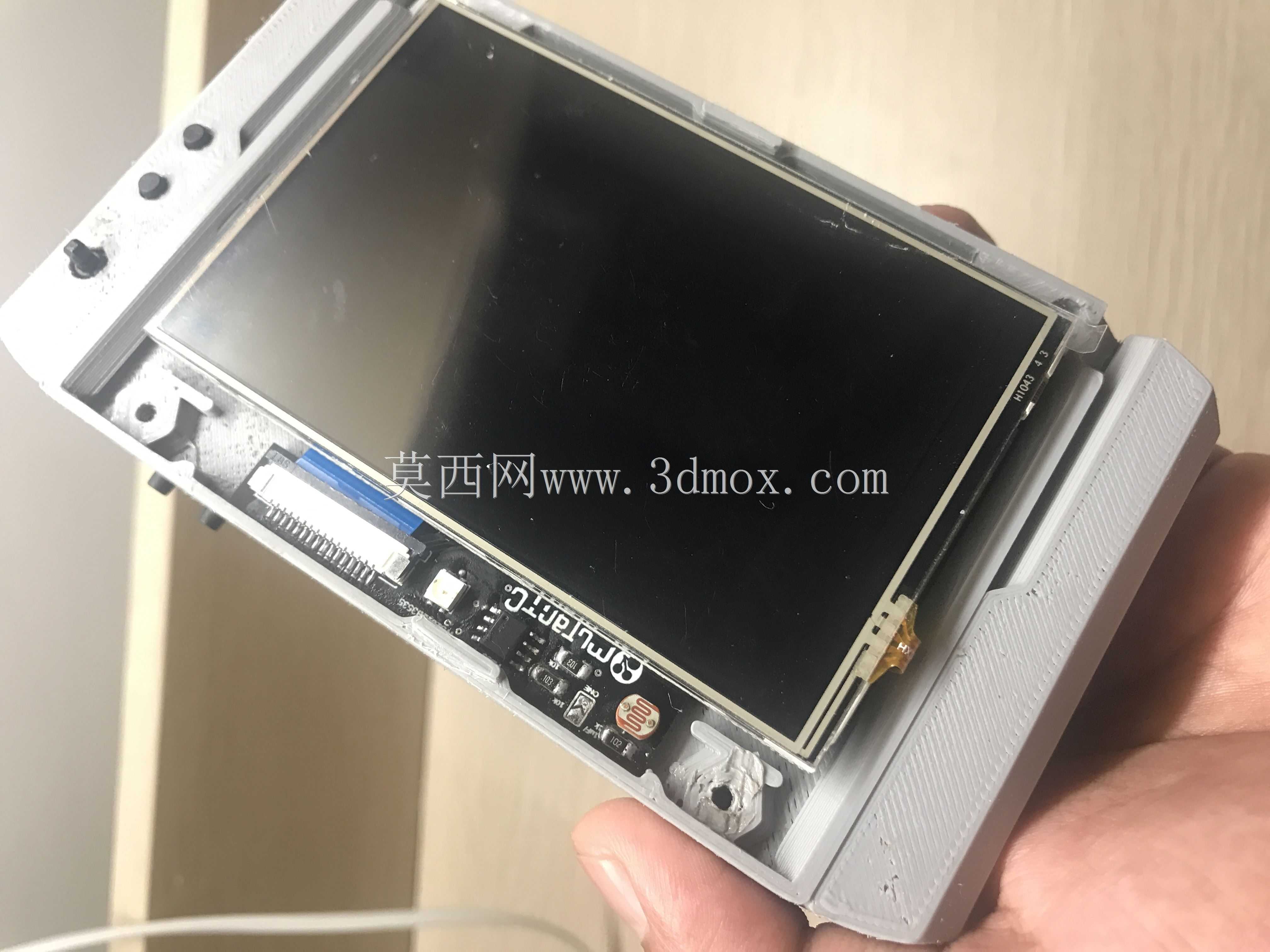

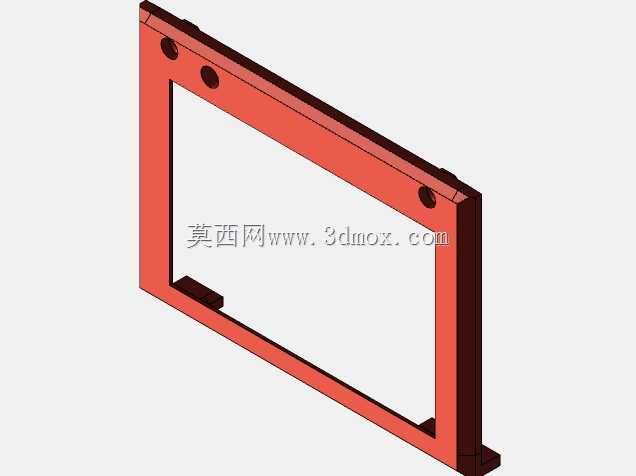

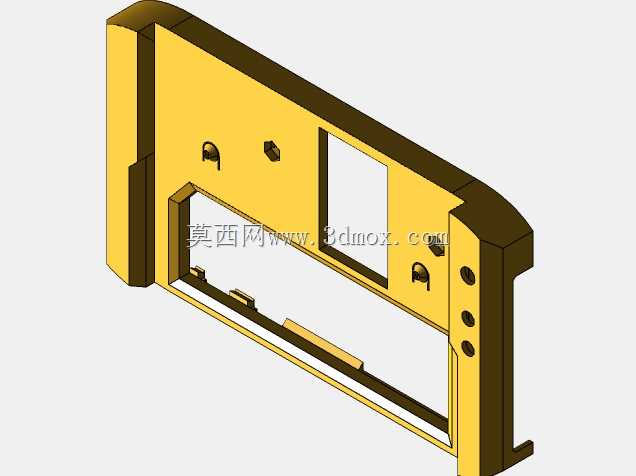

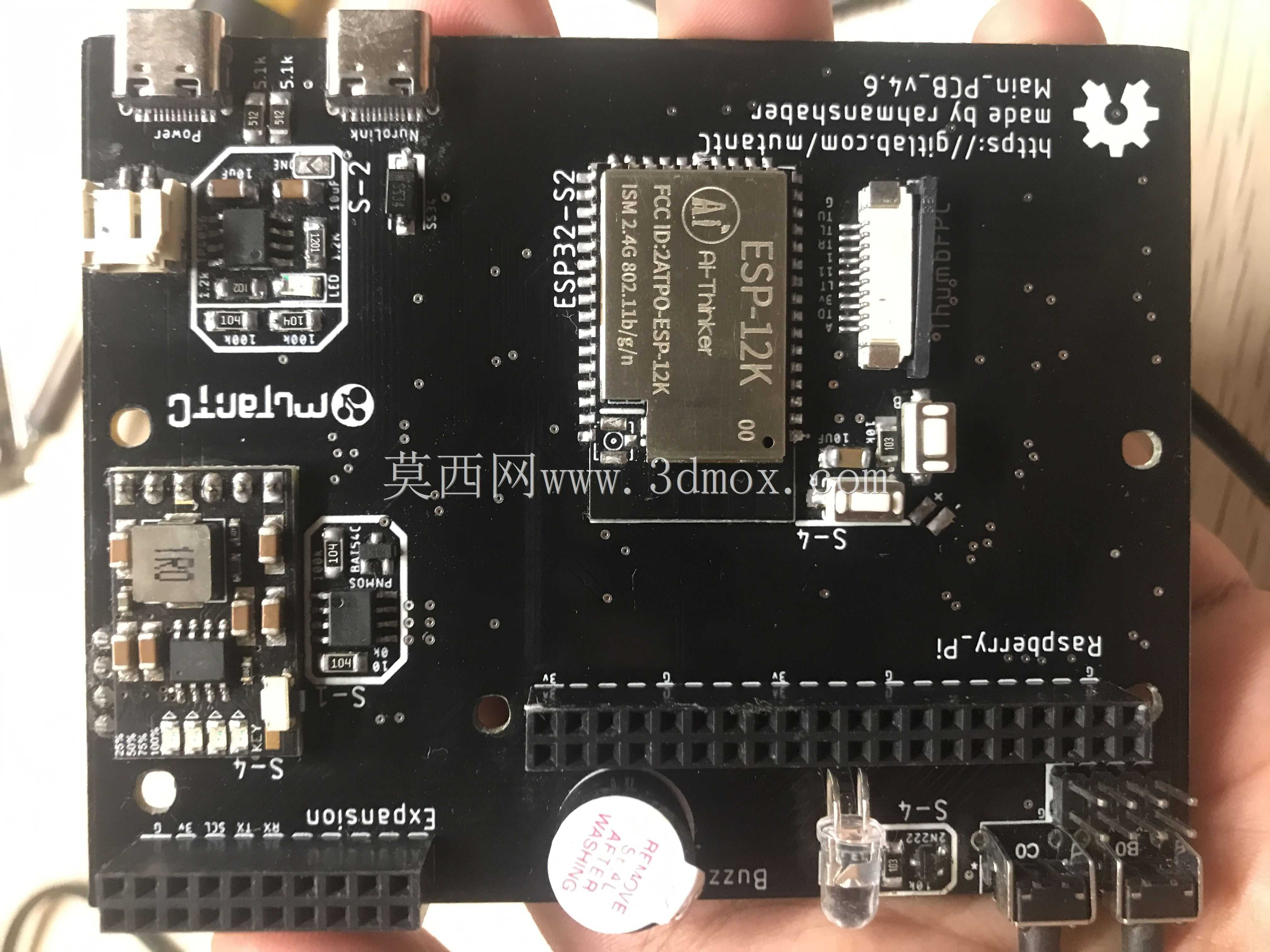

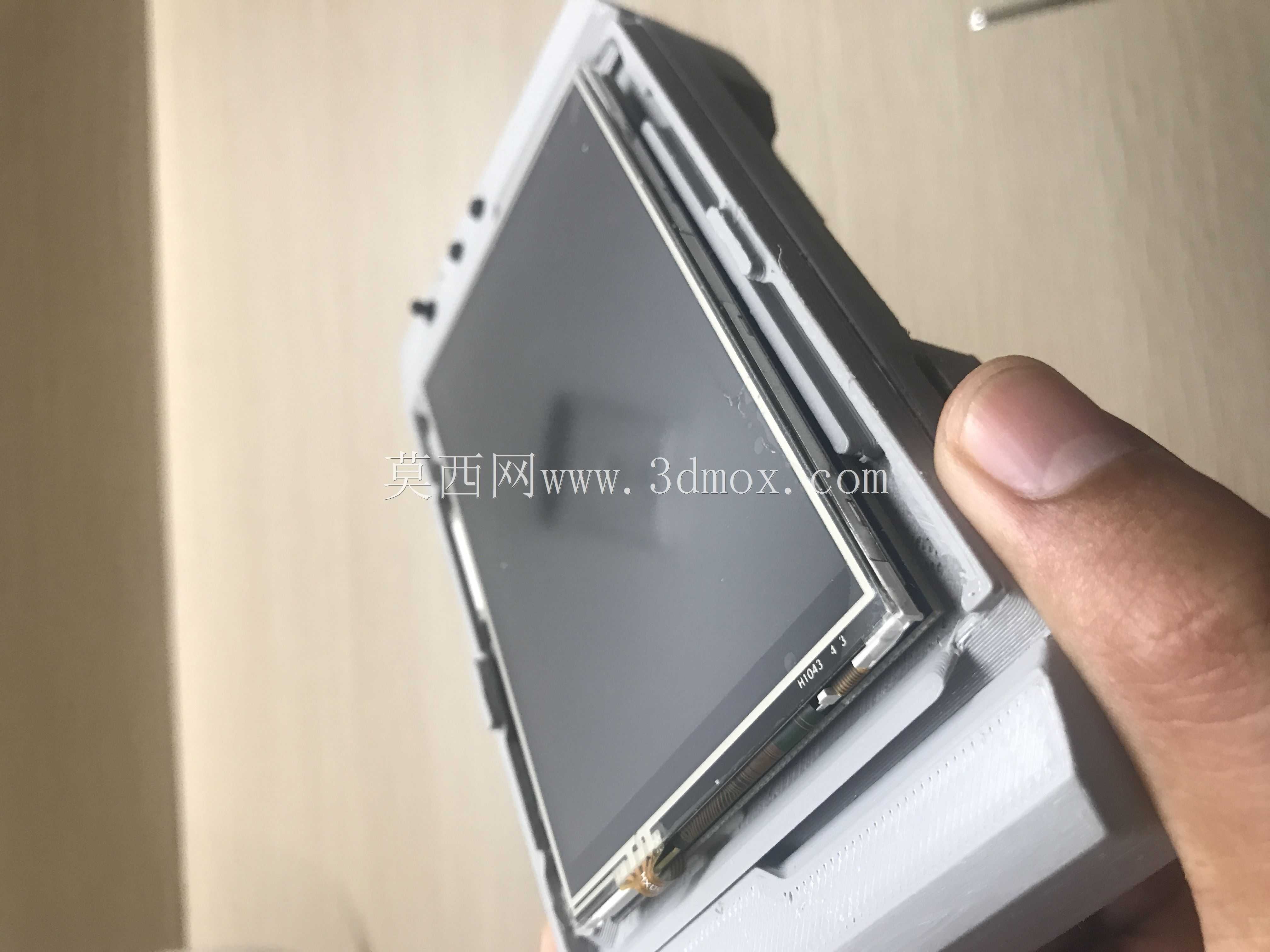

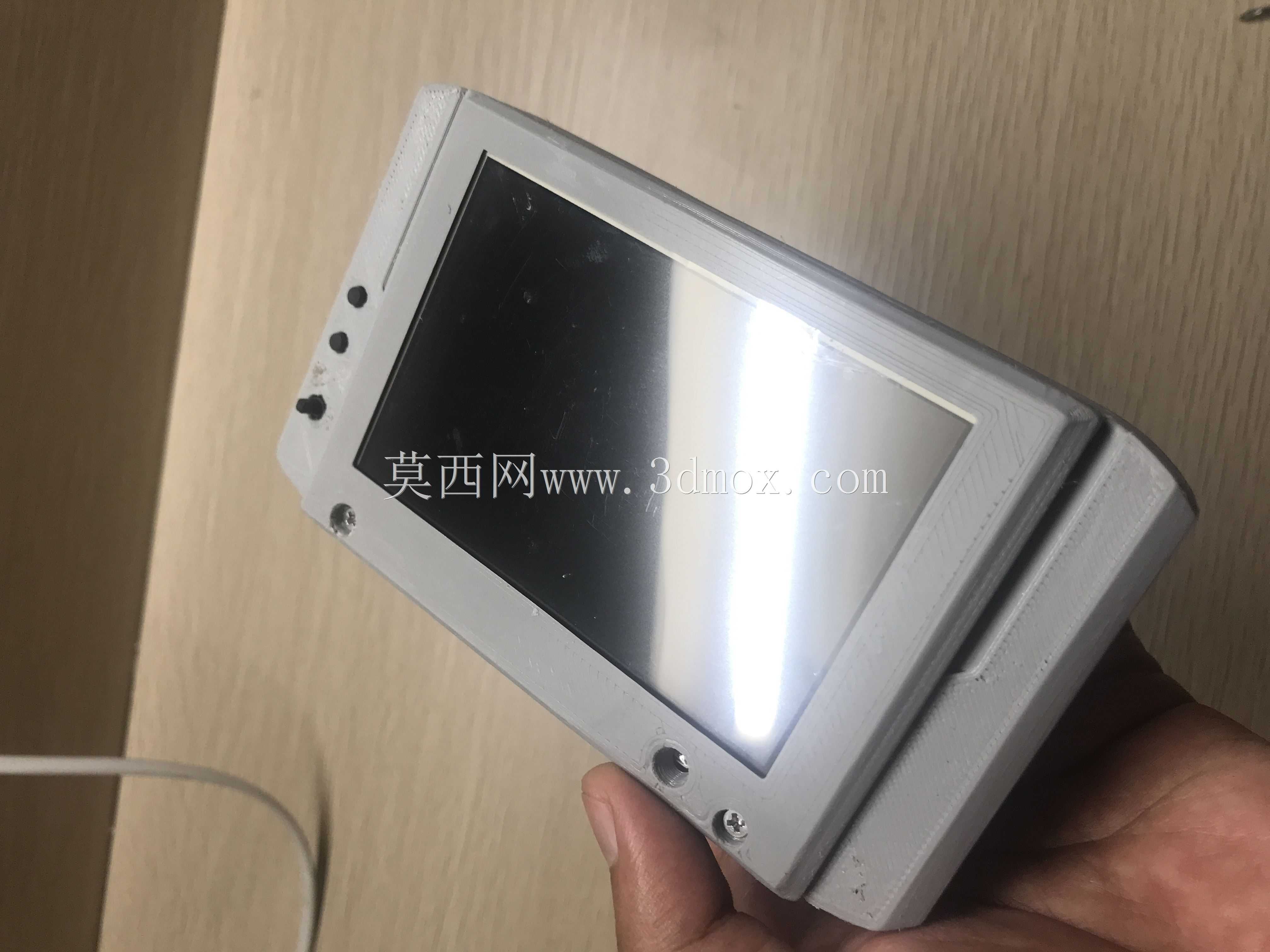

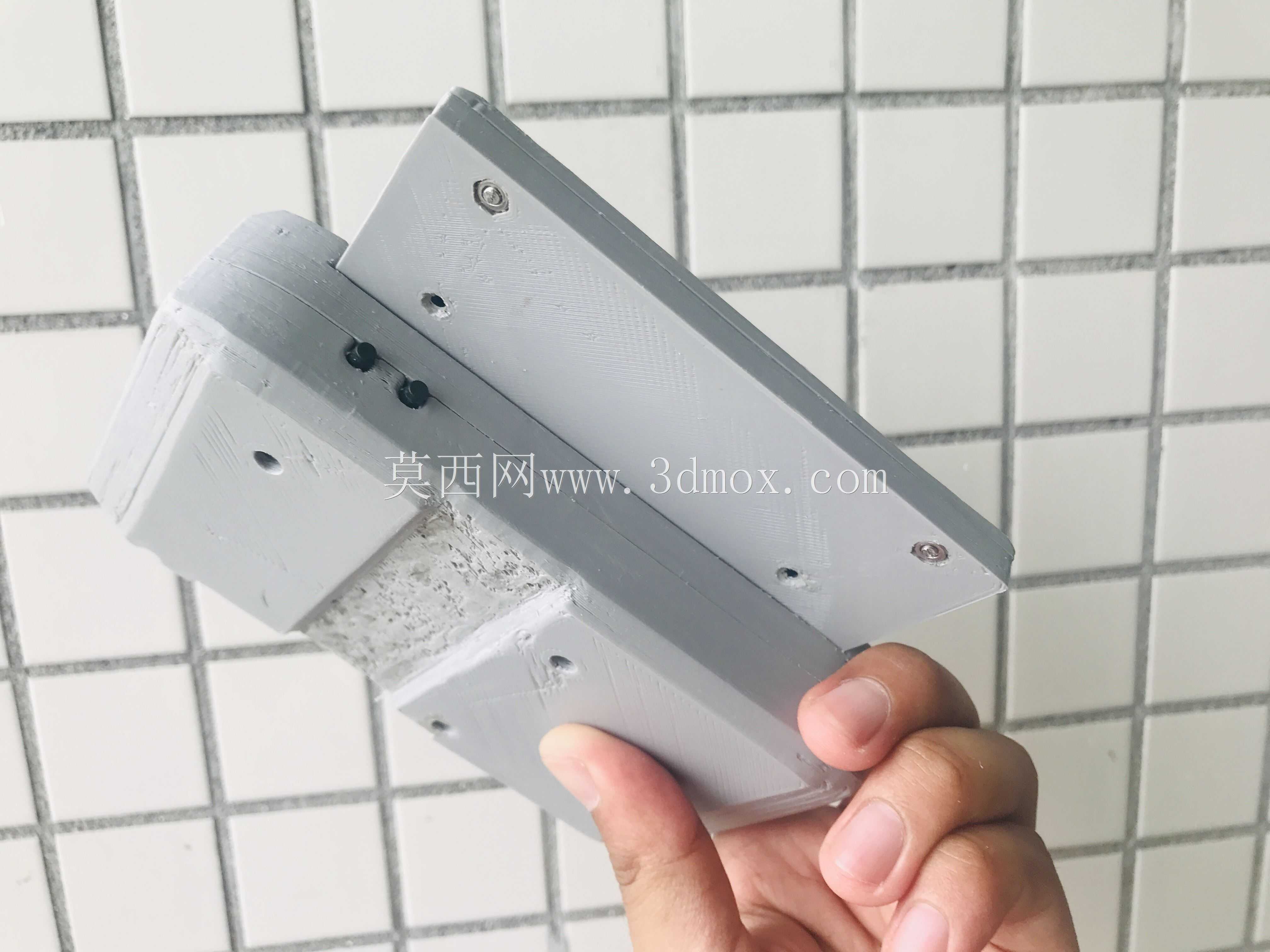

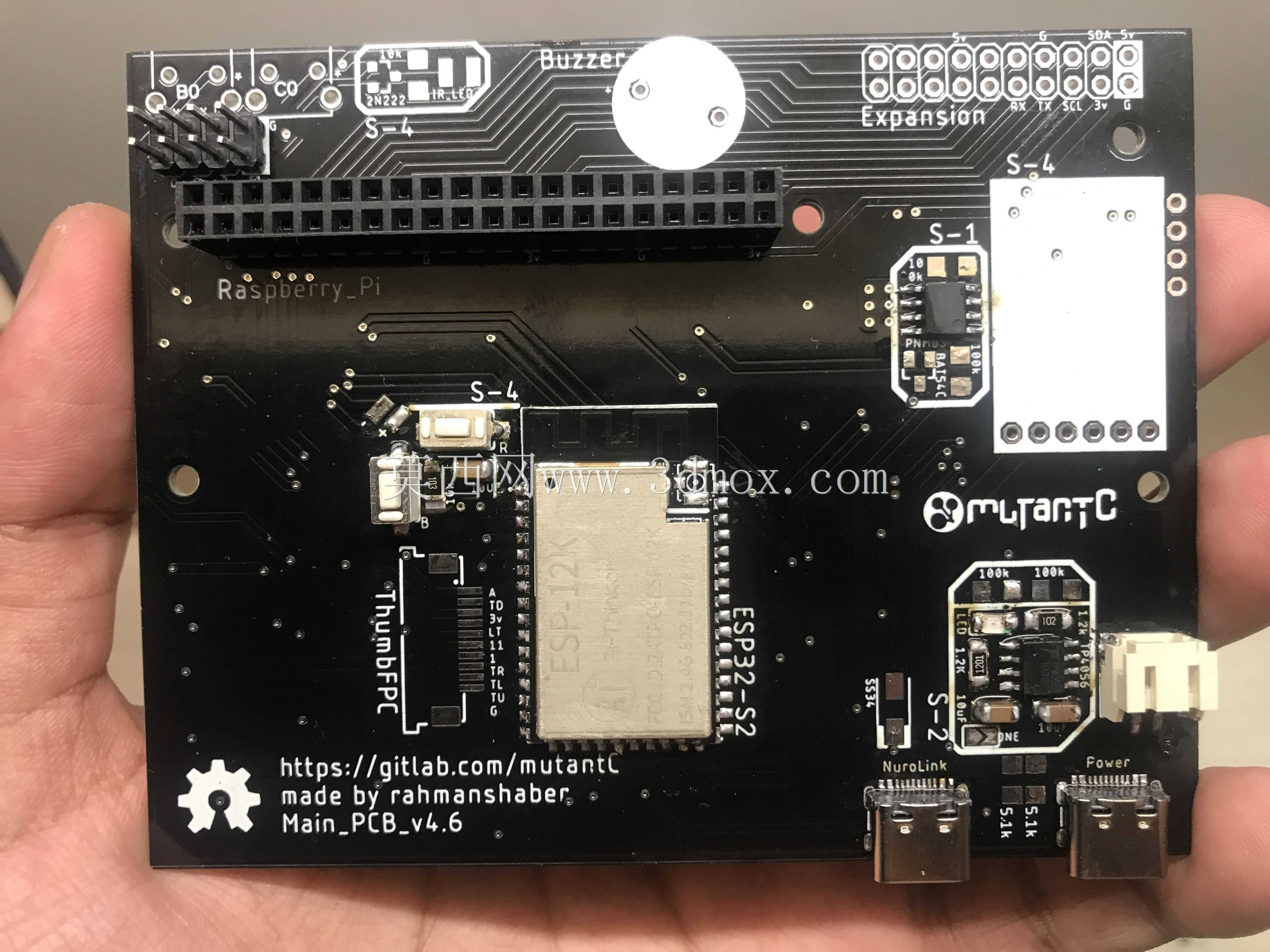

这款手持UMPC插接结构的设计，核心围绕便携电子设备的快速组装与功能拓展需求展开，面向嵌入式开发、户外便携运维、小型随身计算场景打造，整体结构采用分体卡接式布局，无需复杂专用工具即可完成核心部件的装配与更换。从安装边界来看，结构背部预留4个标准螺钉安装位，可兼容4英寸或3.5英寸触控屏的安装固定，屏幕安装位周边做了0.8mm的限位凸台，避免屏幕装配后出现横向窜动，凸台高度匹配常规触控屏的边框厚度，装配后屏幕表面与壳体上沿齐平，不会出现凸起硌手或凹陷积灰的问题。结构内部预留的核心板安装位适配ESP32-S2主控，周边做了避让槽，可容纳最高4GB容量的内存颗粒与存储芯片，同时预留了两个HDMI输出接口的安装空位，接口位置对应壳体侧面的开孔，开孔边缘做了0.3mm的倒角处理，避免插拔线材时刮伤线材外被。

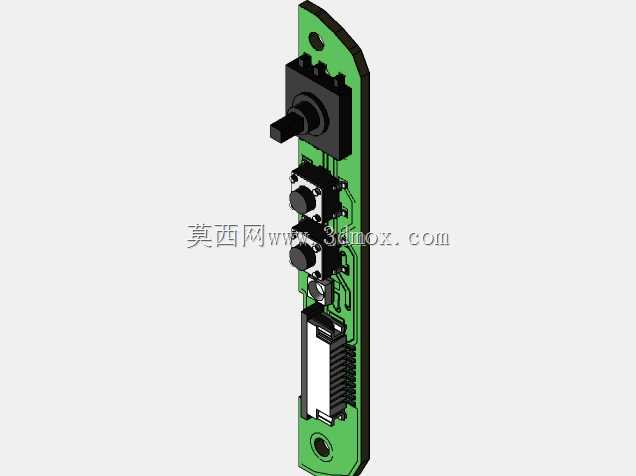

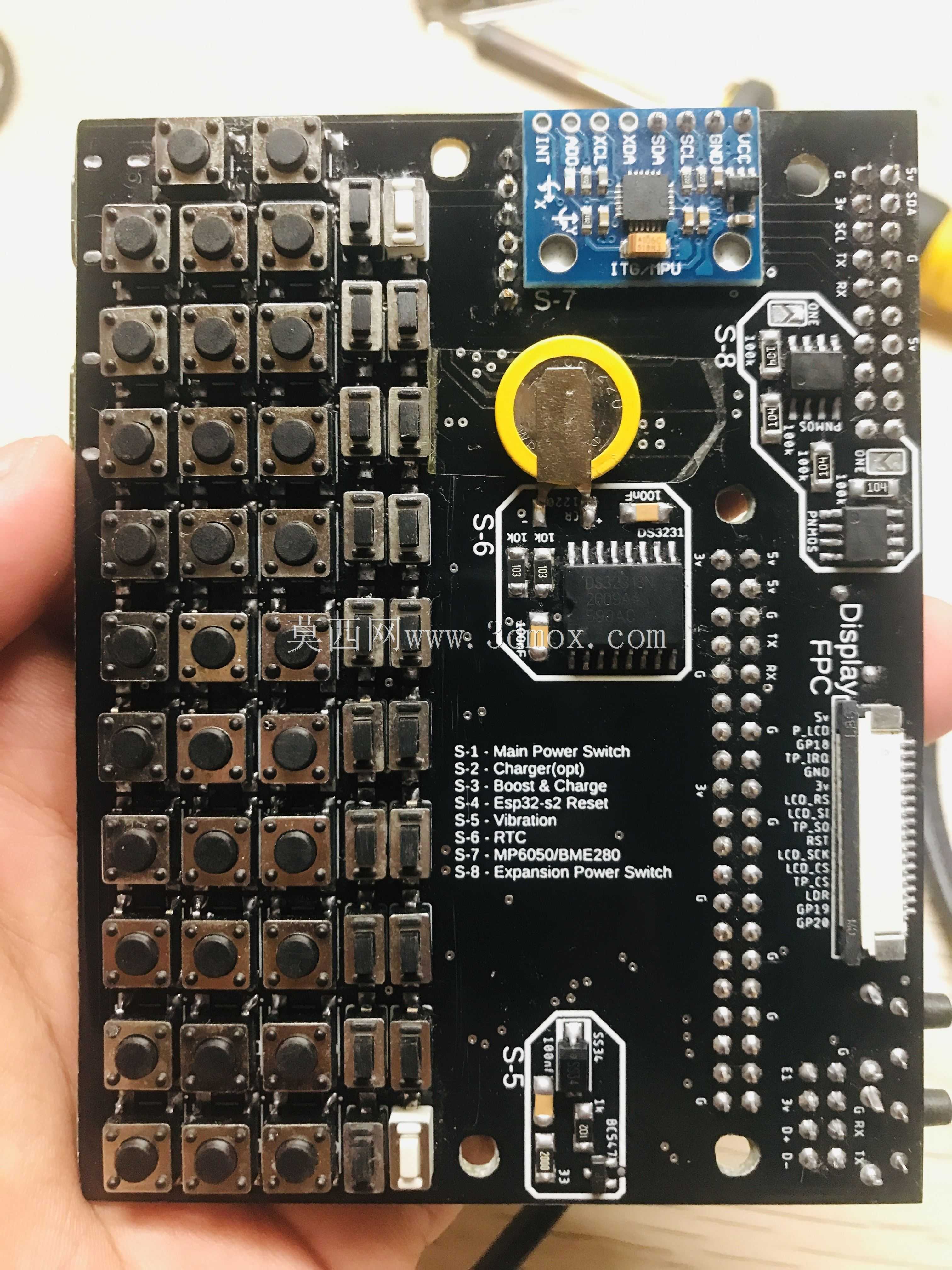

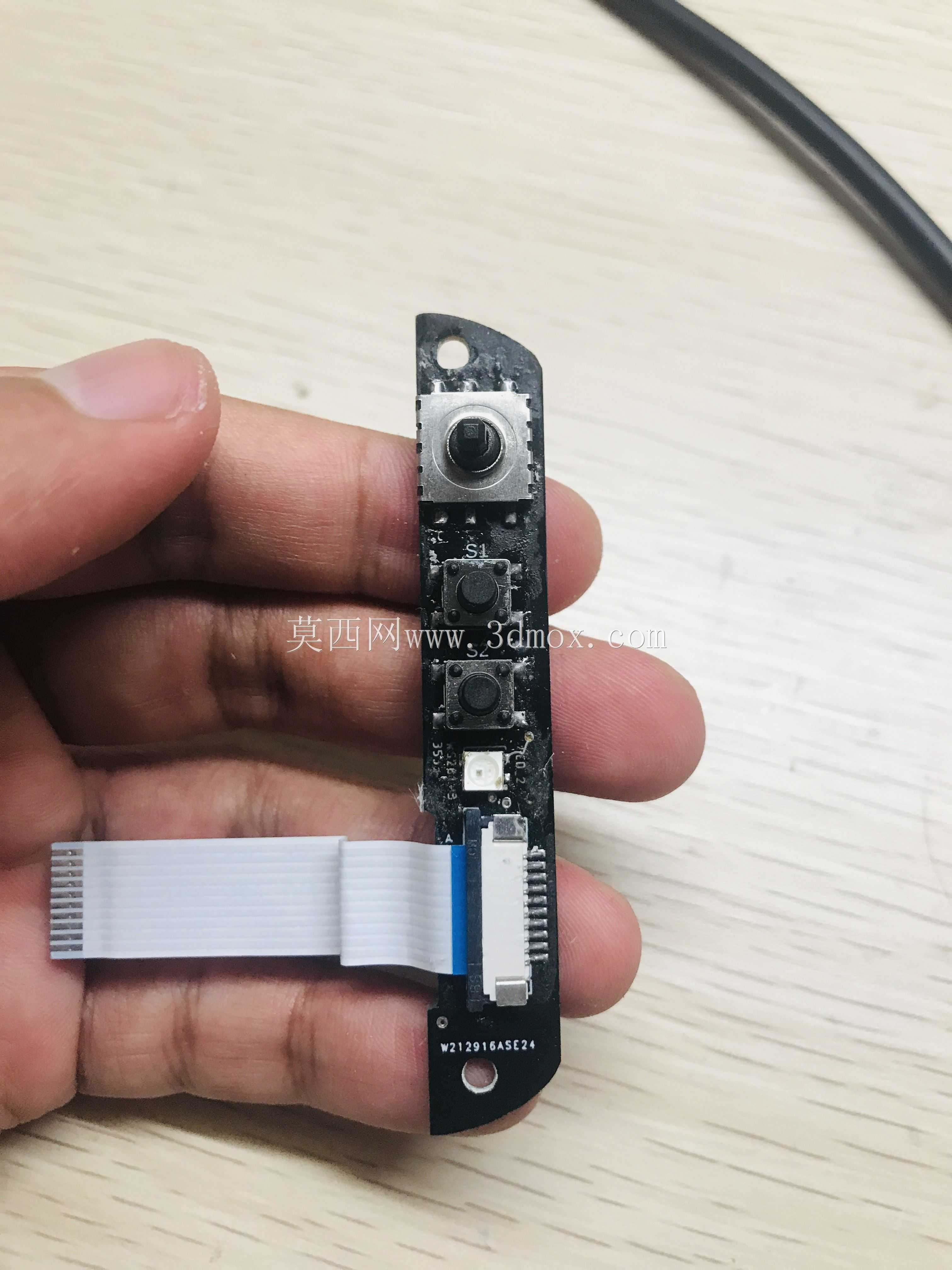

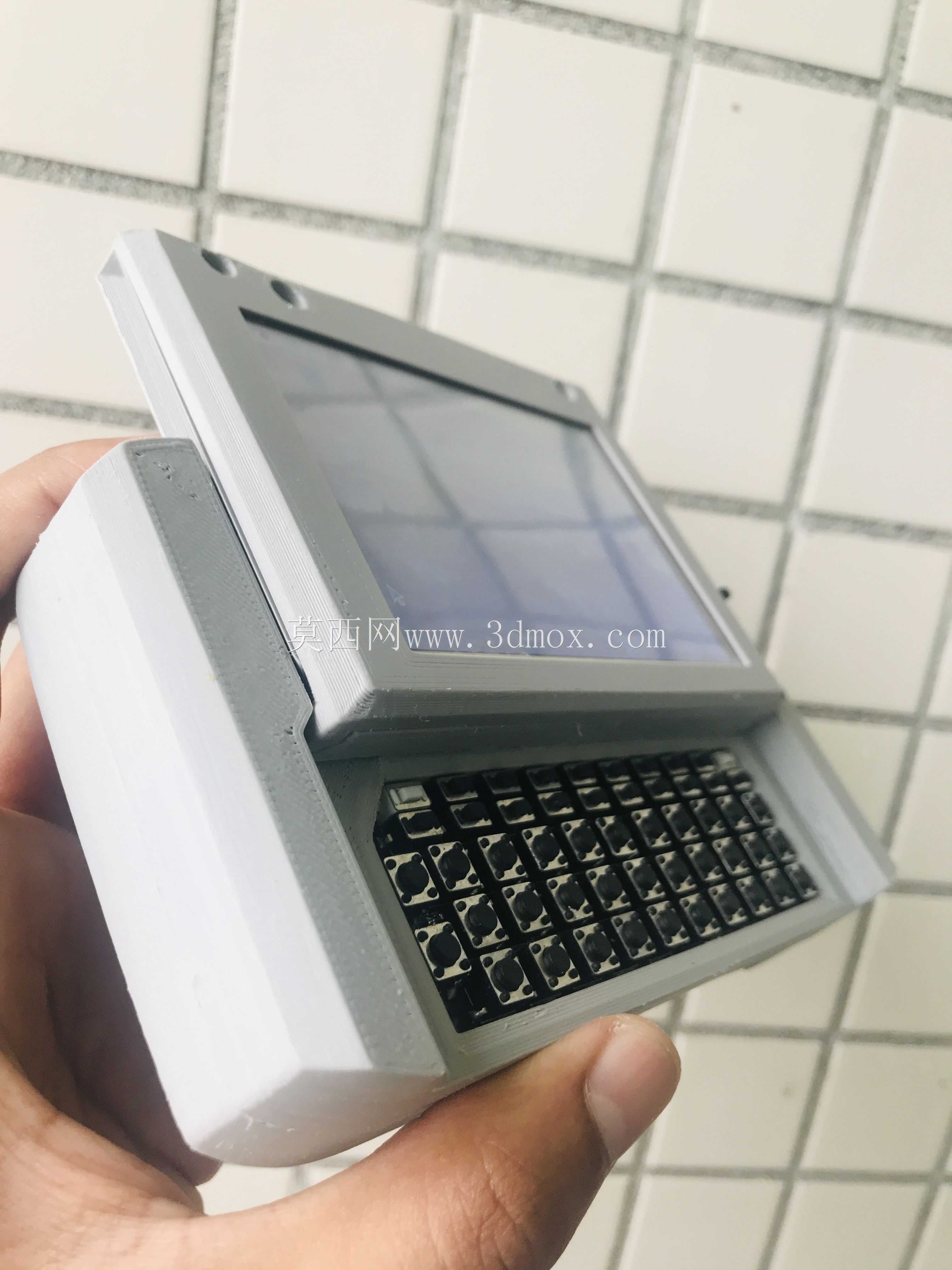

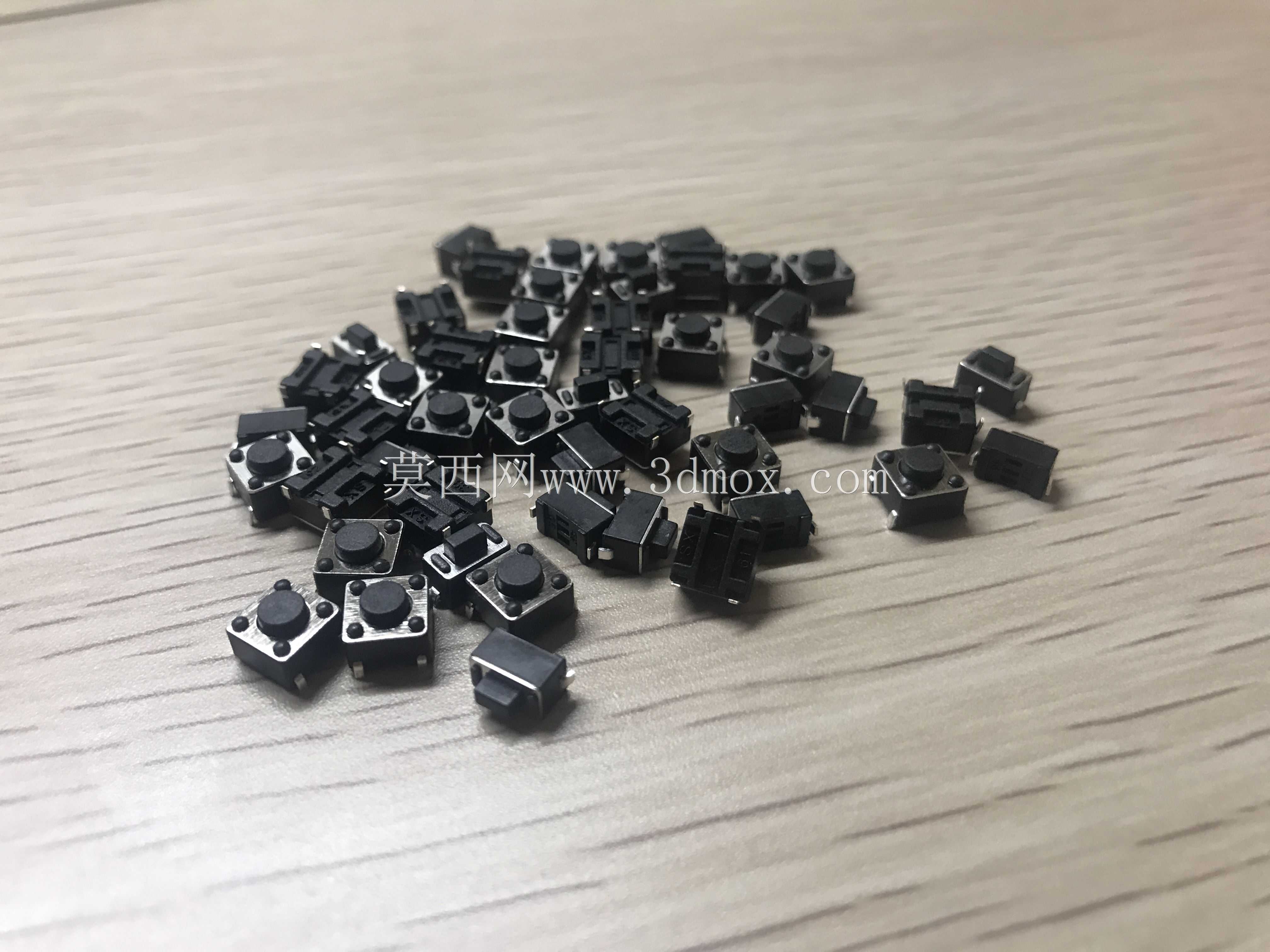

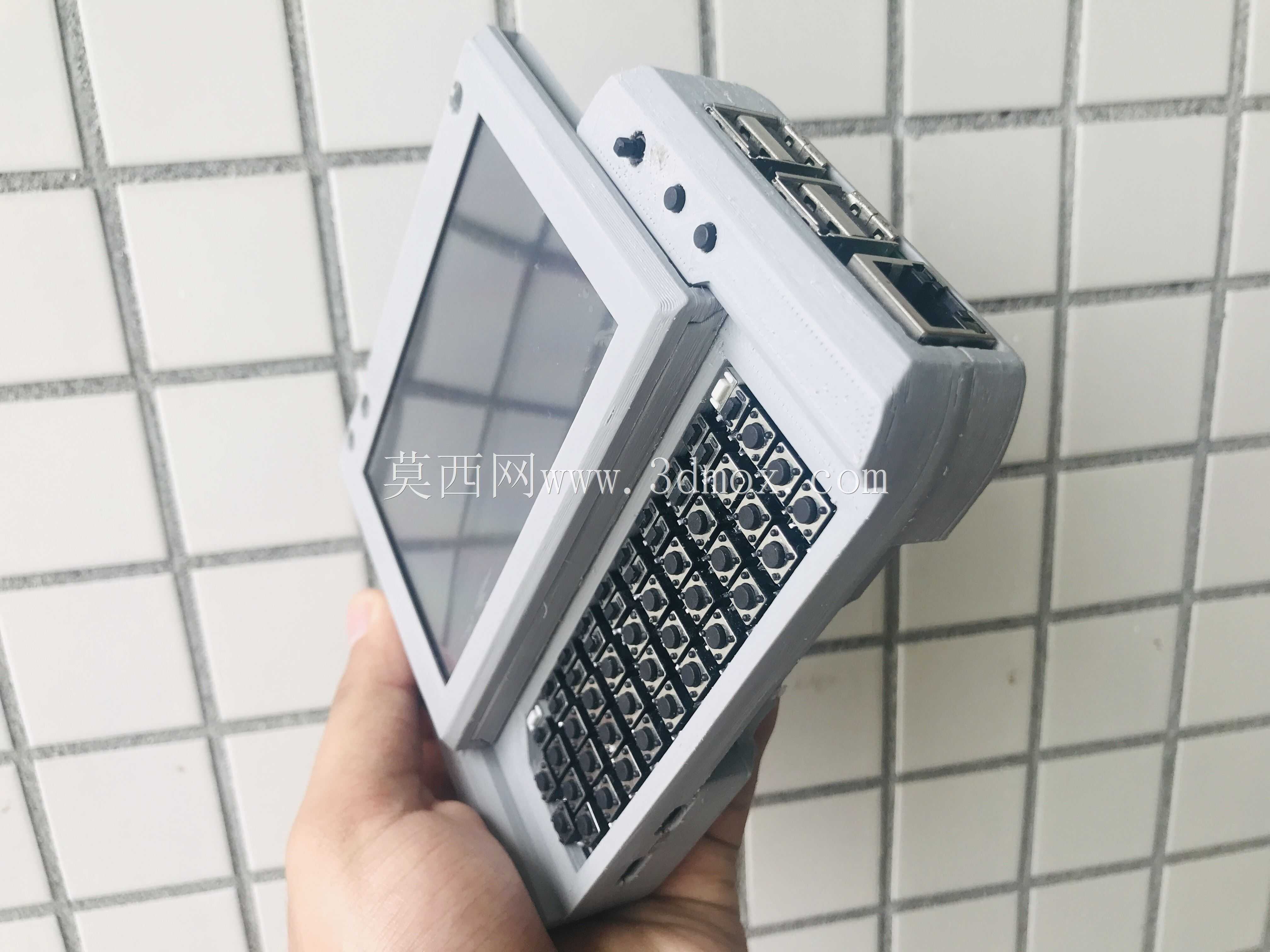

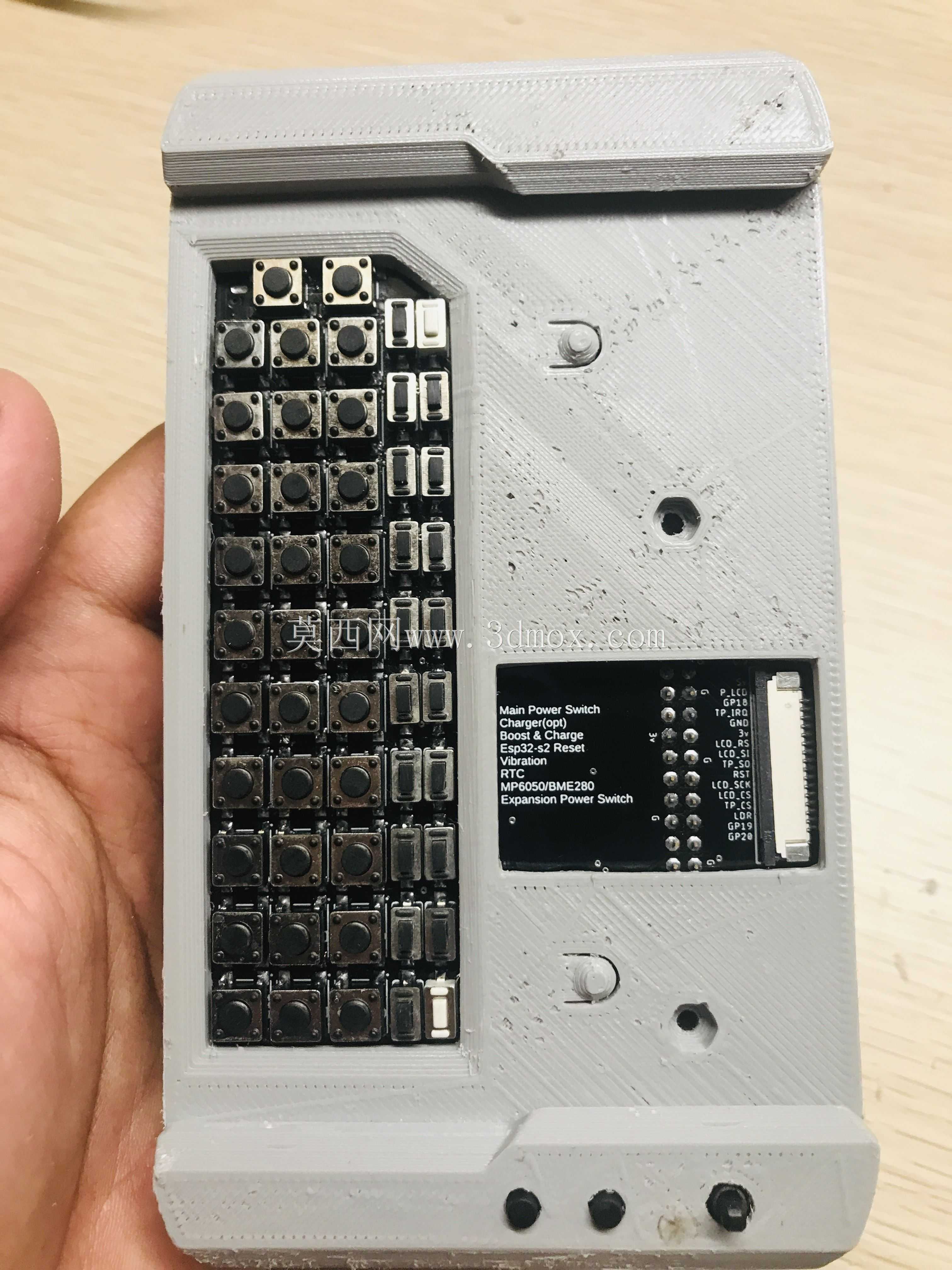

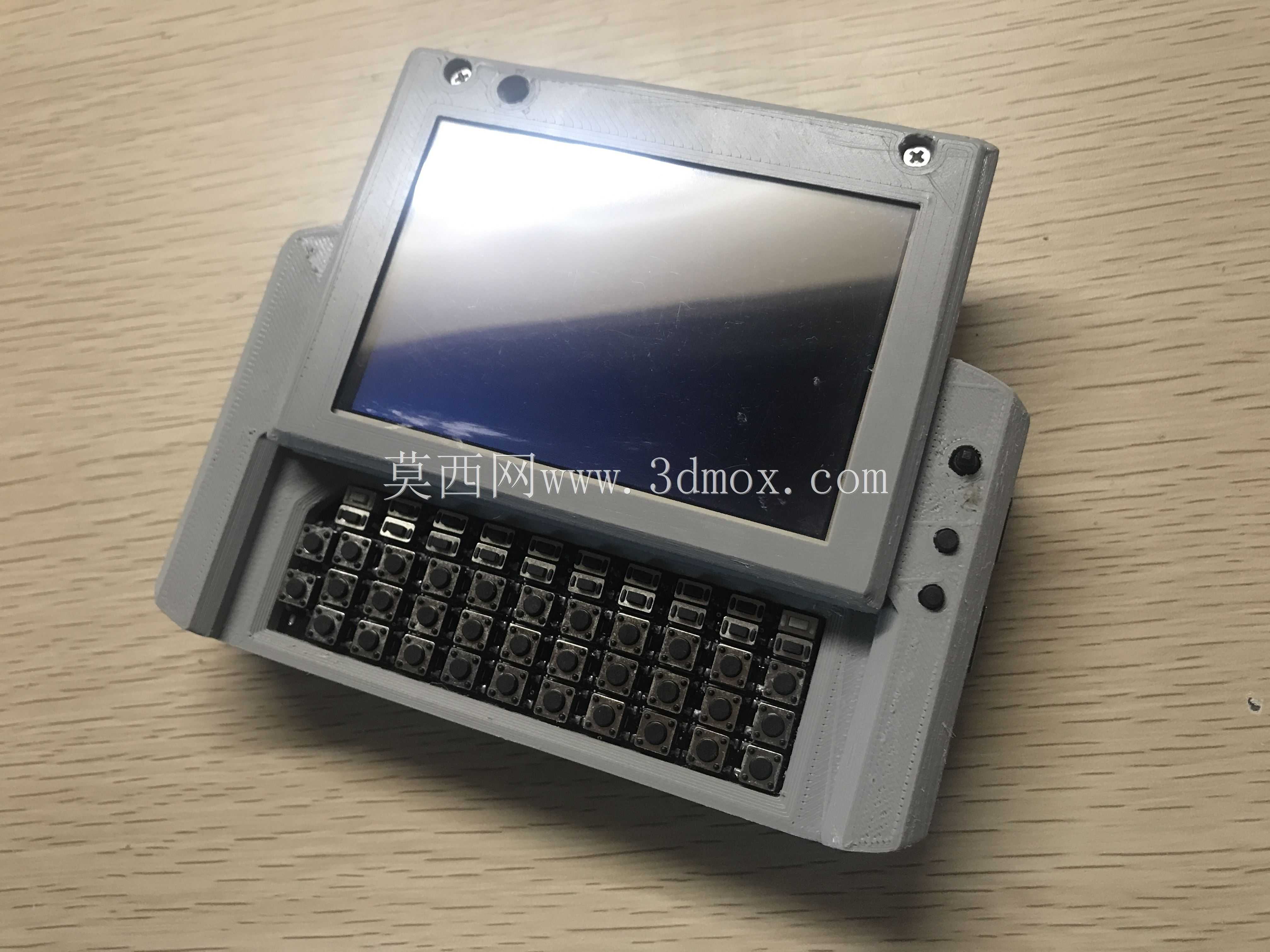

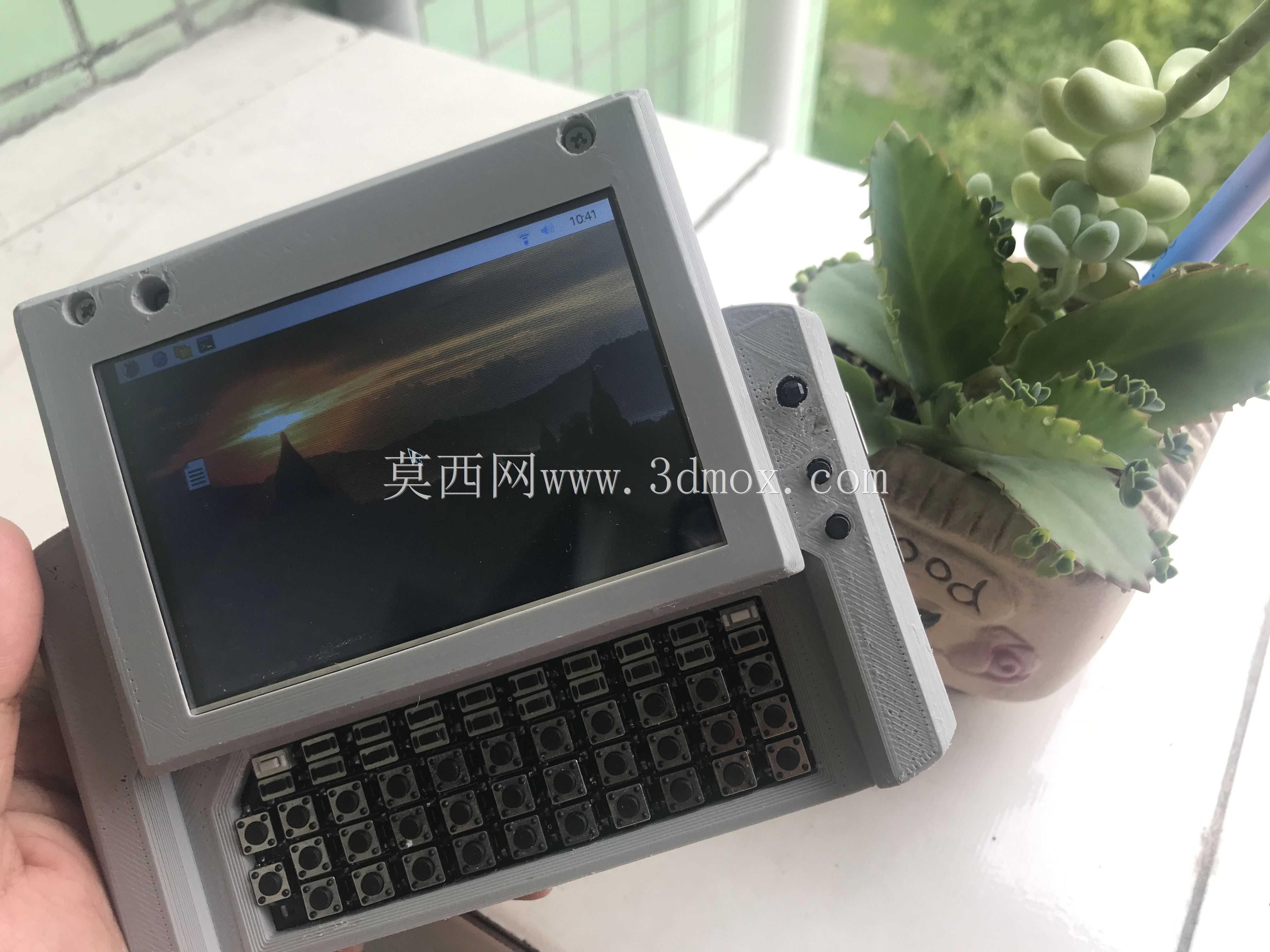

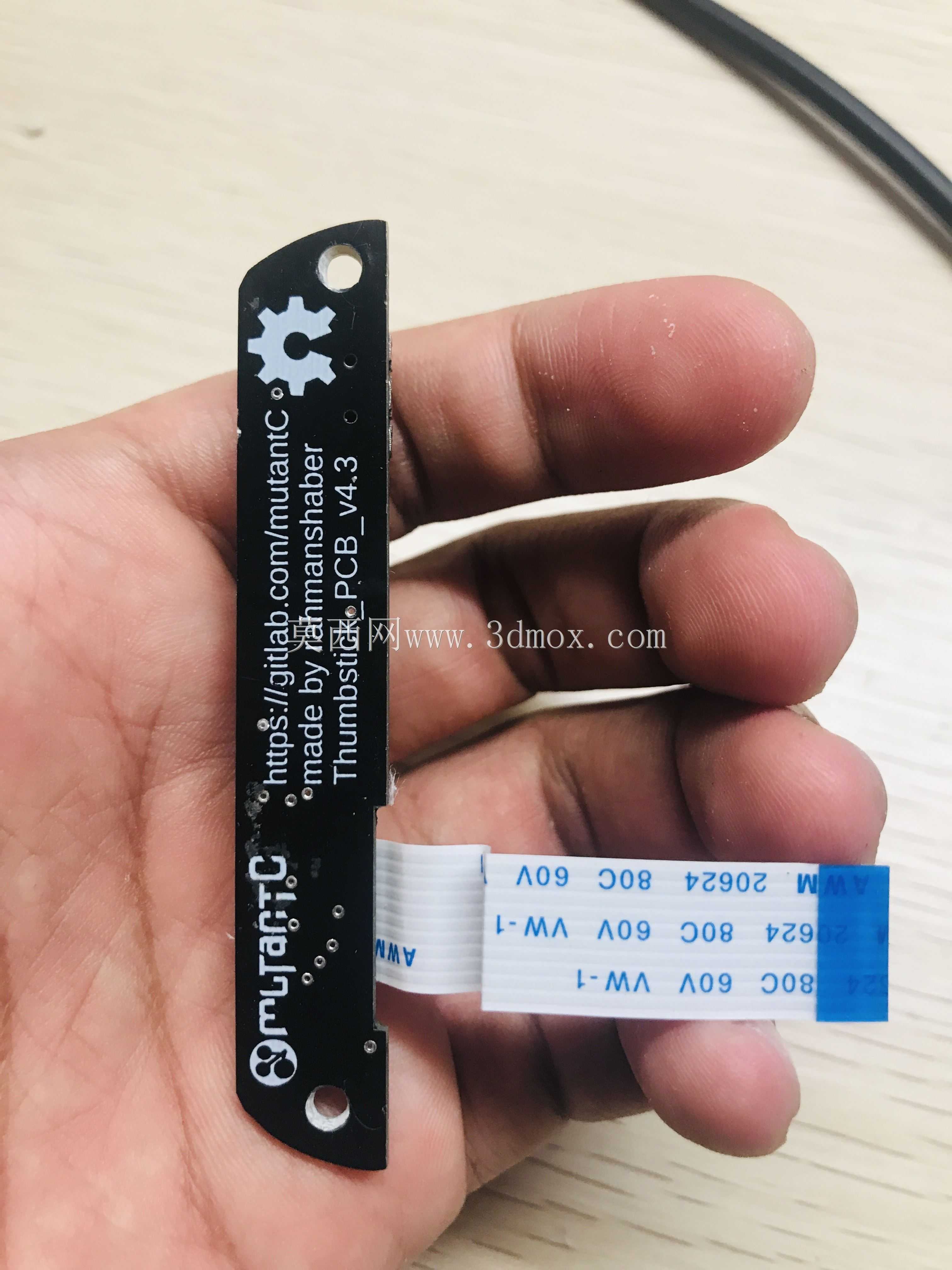

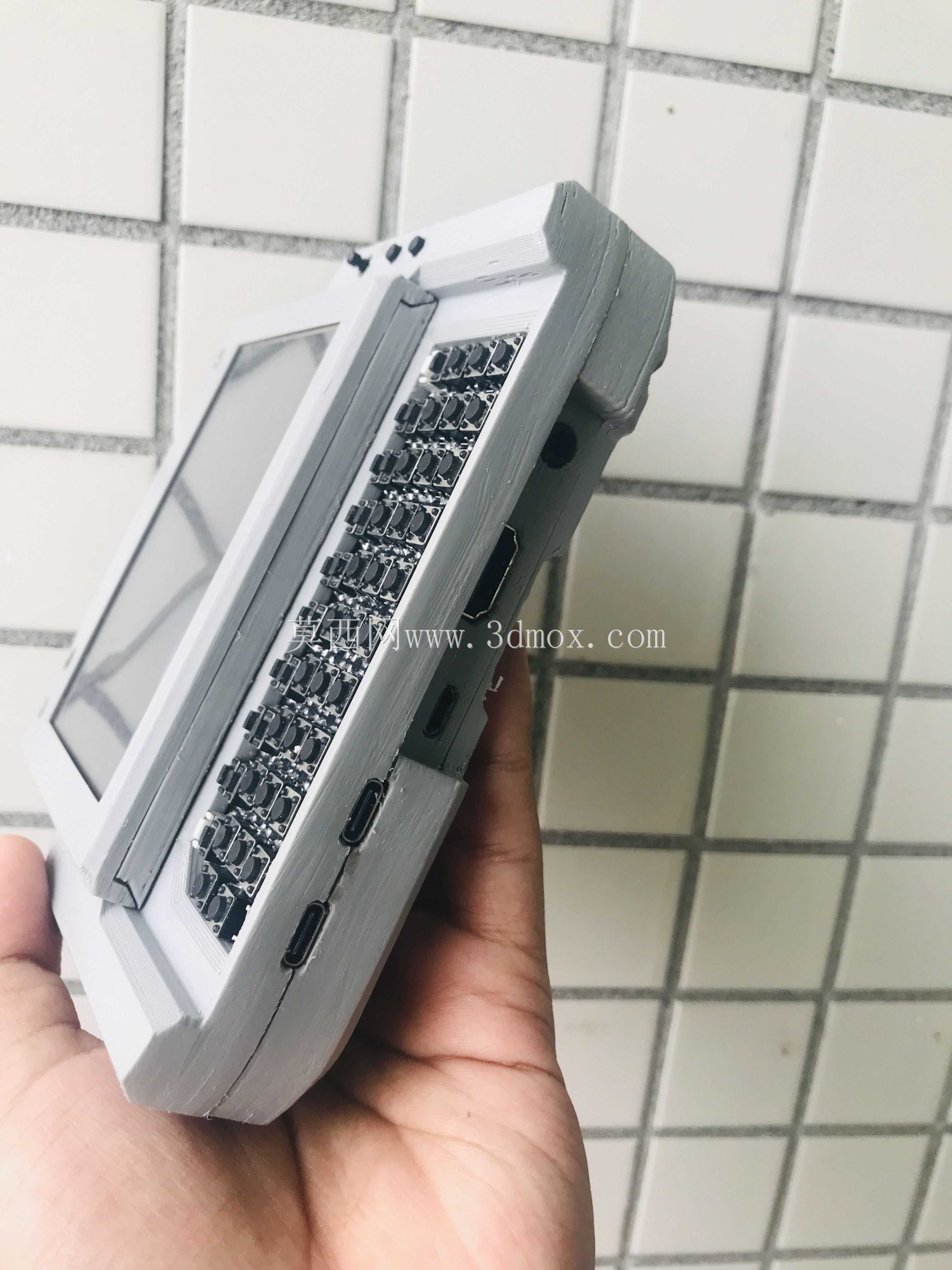

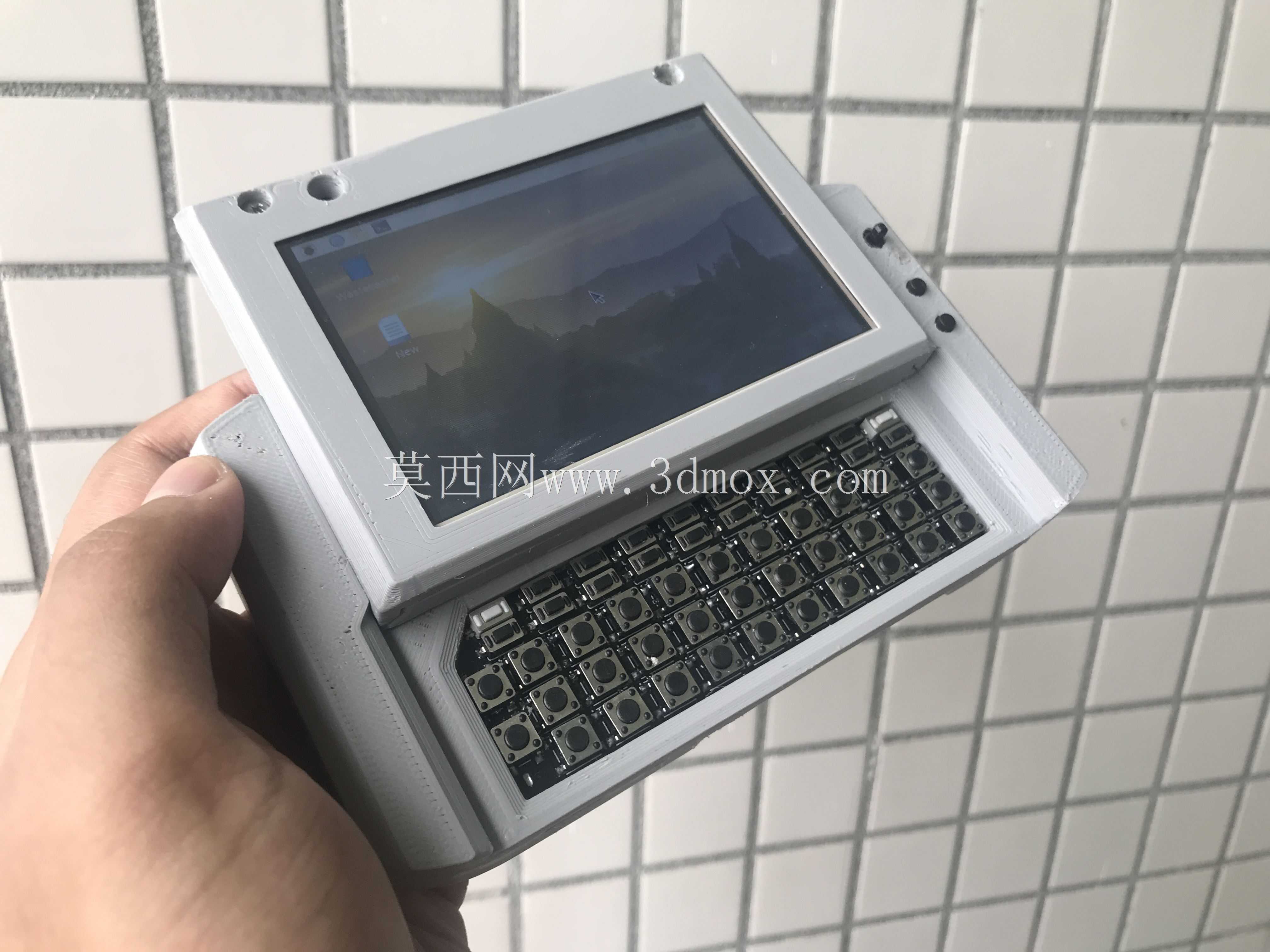

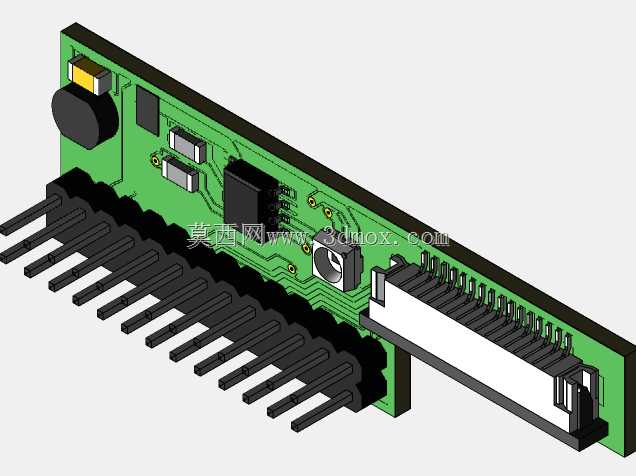

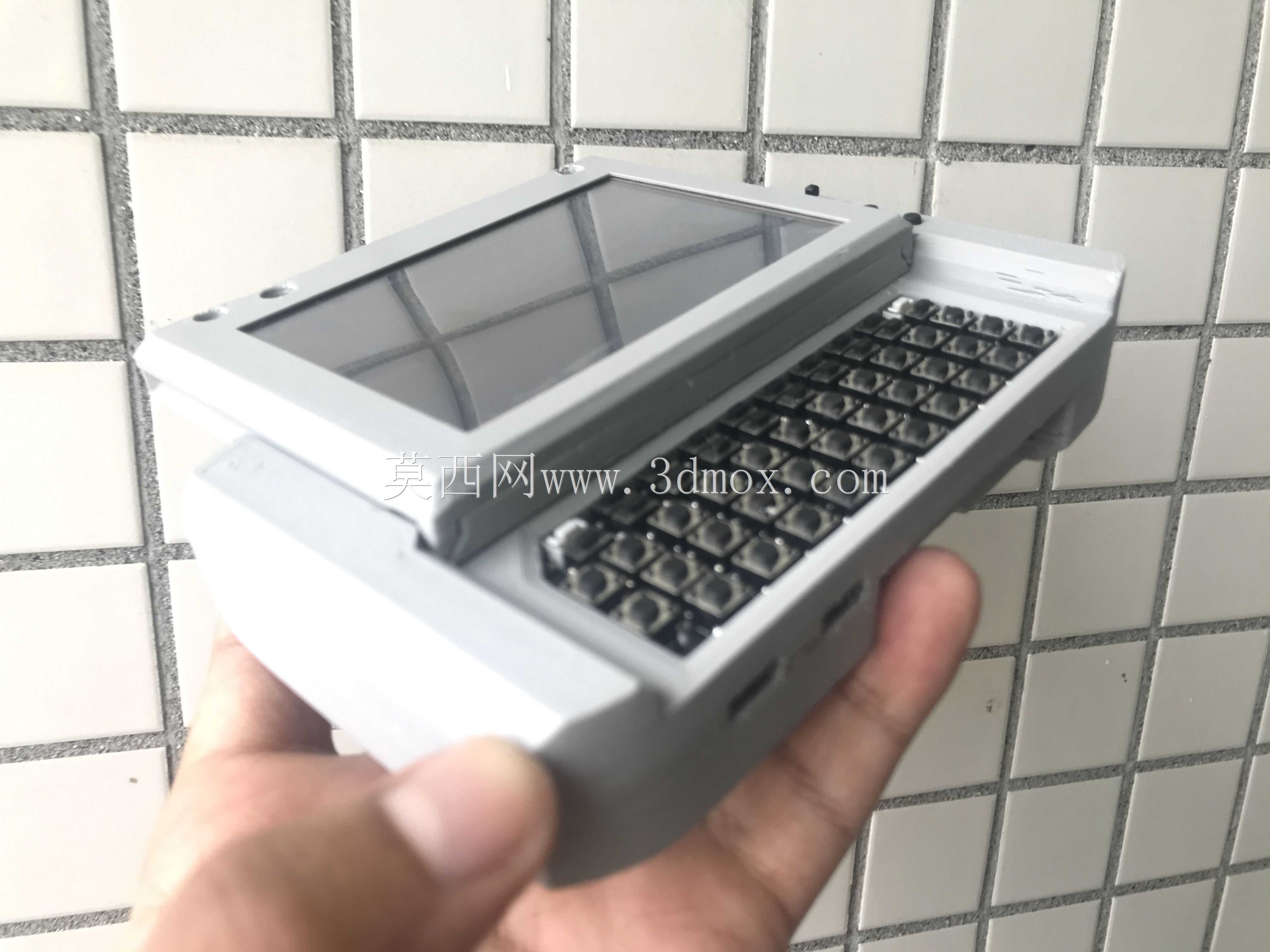

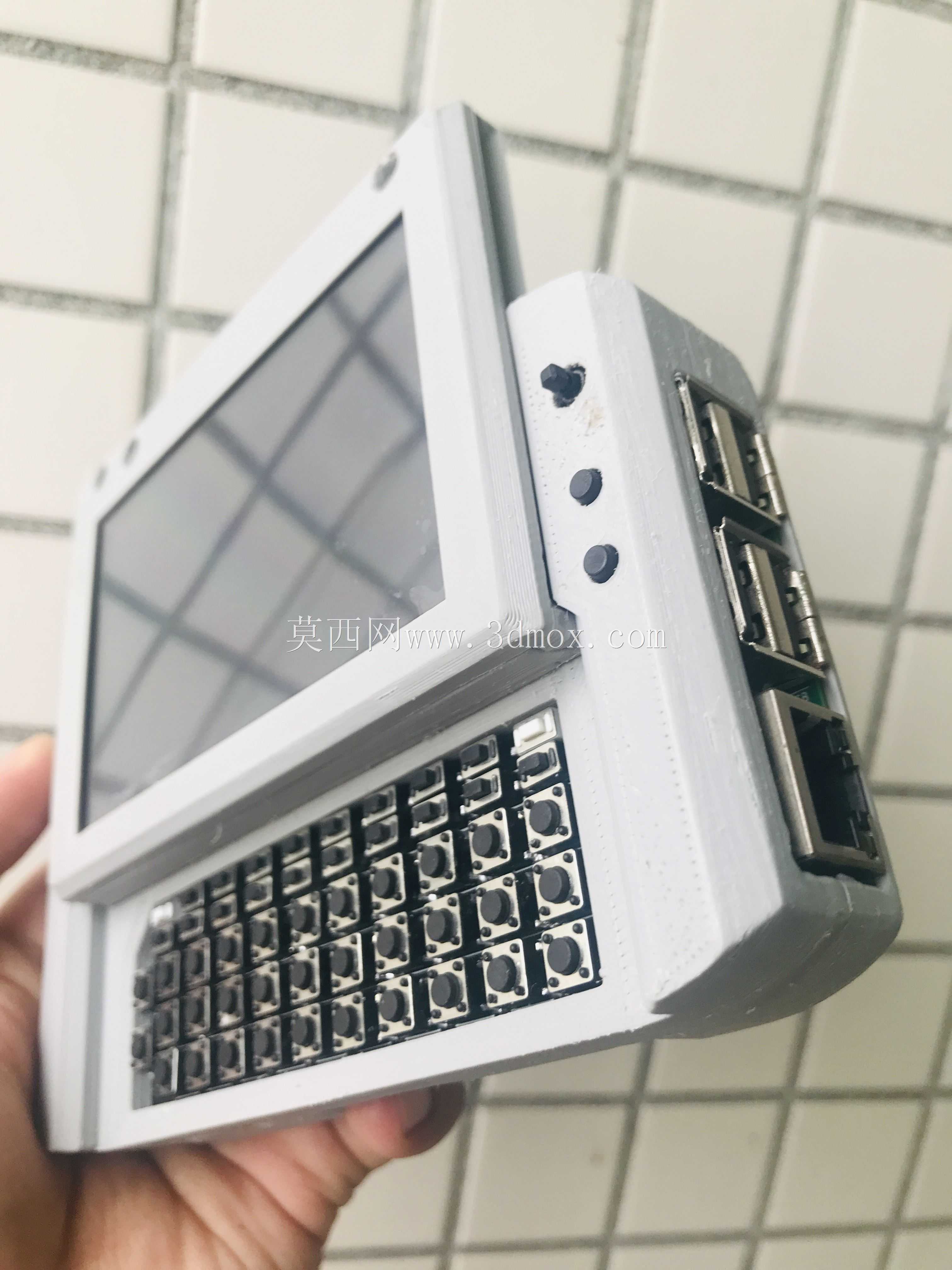

功能拓展层面，结构预留了RTC时钟模块、蜂鸣器、振动马达、LDR光敏传感器、IR红外变送器的安装卡位，所有卡位均做了定位柱设计，装配时无需反复调整位置，直接卡入即可完成定位，红外发射端对应壳体顶部的开孔，可实现对常规家电设备的红外控制。键盘区域采用56键定制布局，两个肩部按键的安装位做了回弹行程限位，按键行程控制在1.2mm，兼顾按压手感与结构紧凑性，拇指操作区域对应鼠标左右键的位置，做了内凹的弧度处理，贴合拇指指腹的操作角度，长时间操作不易产生疲劳。

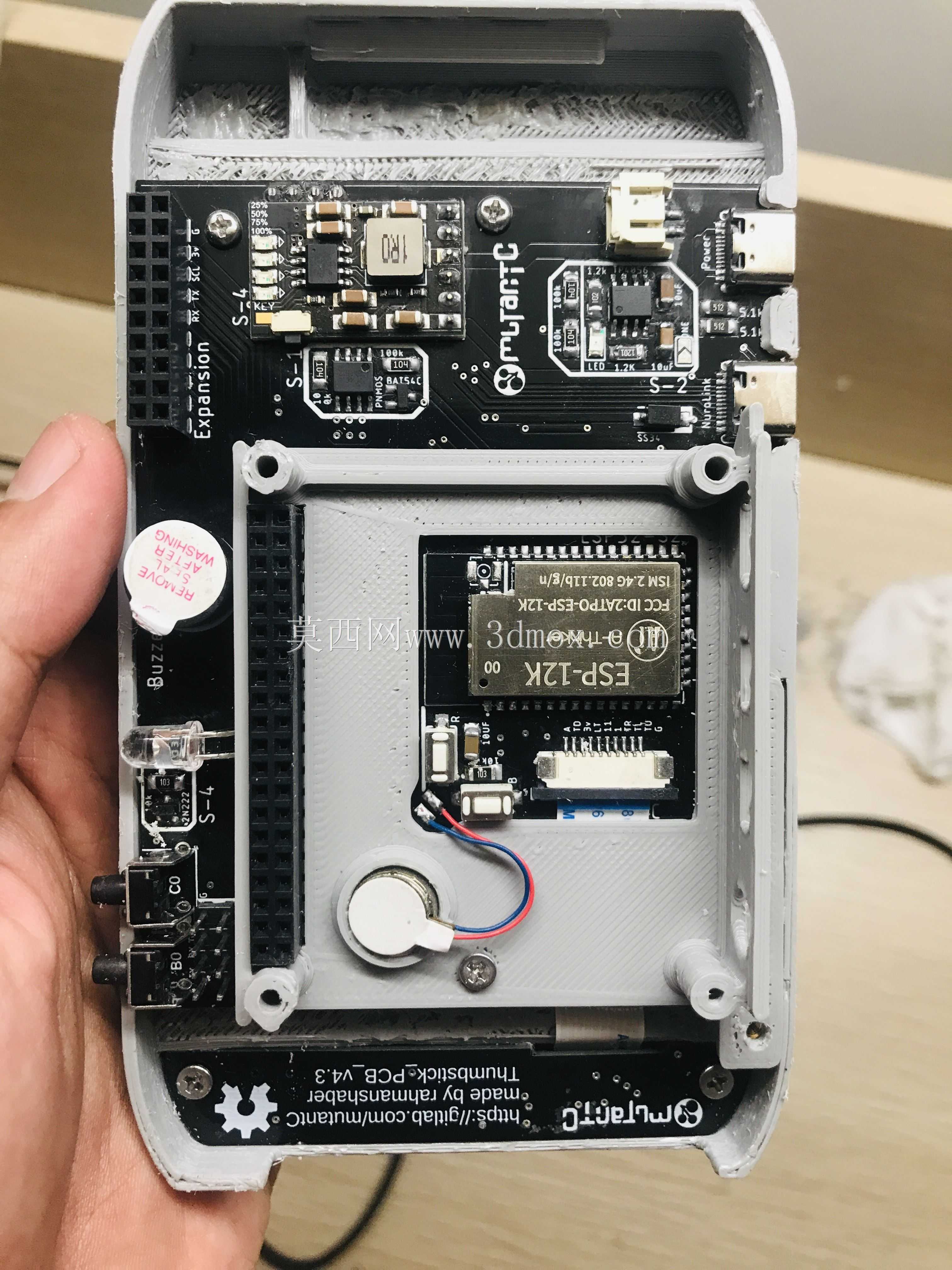

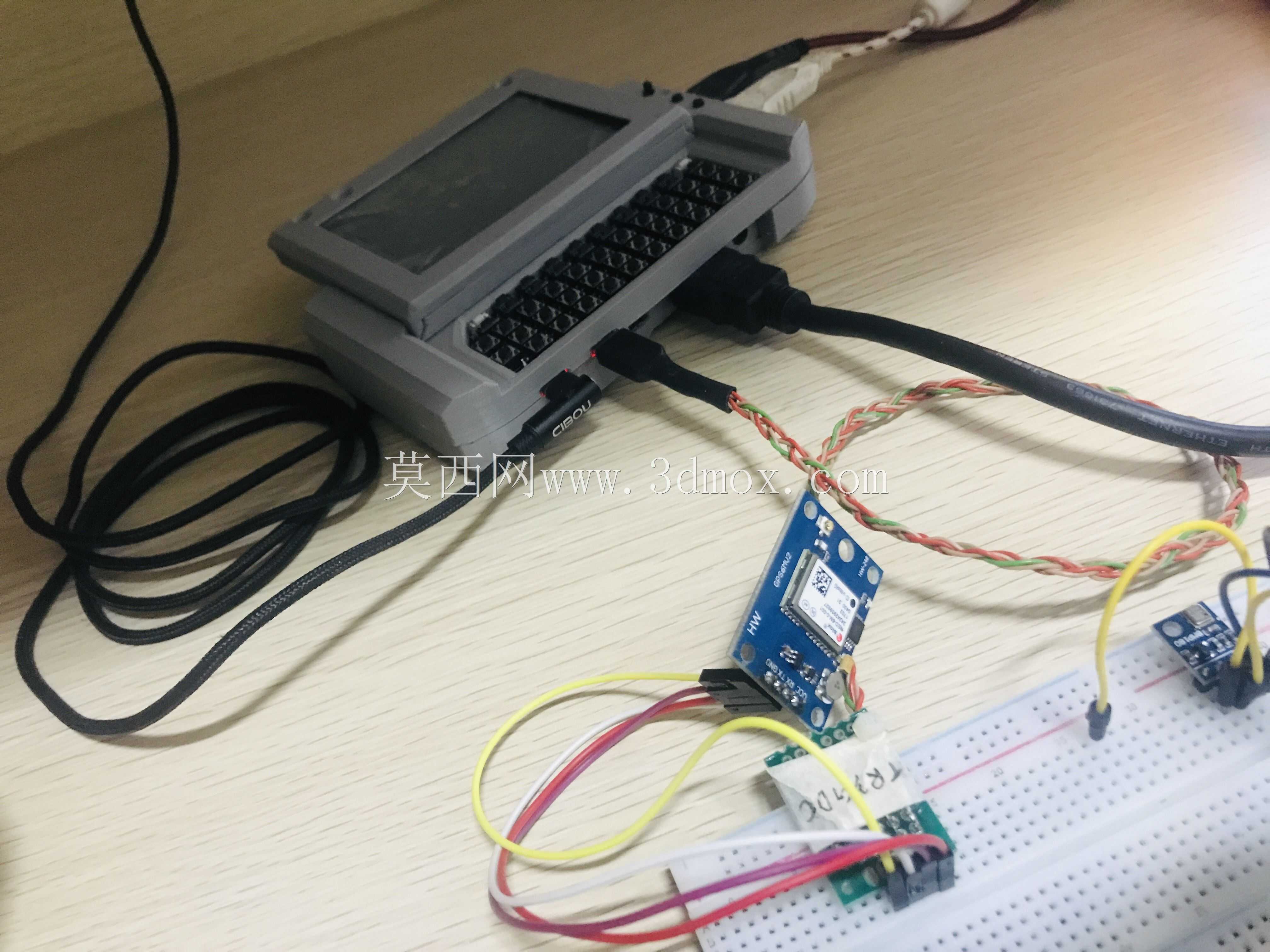

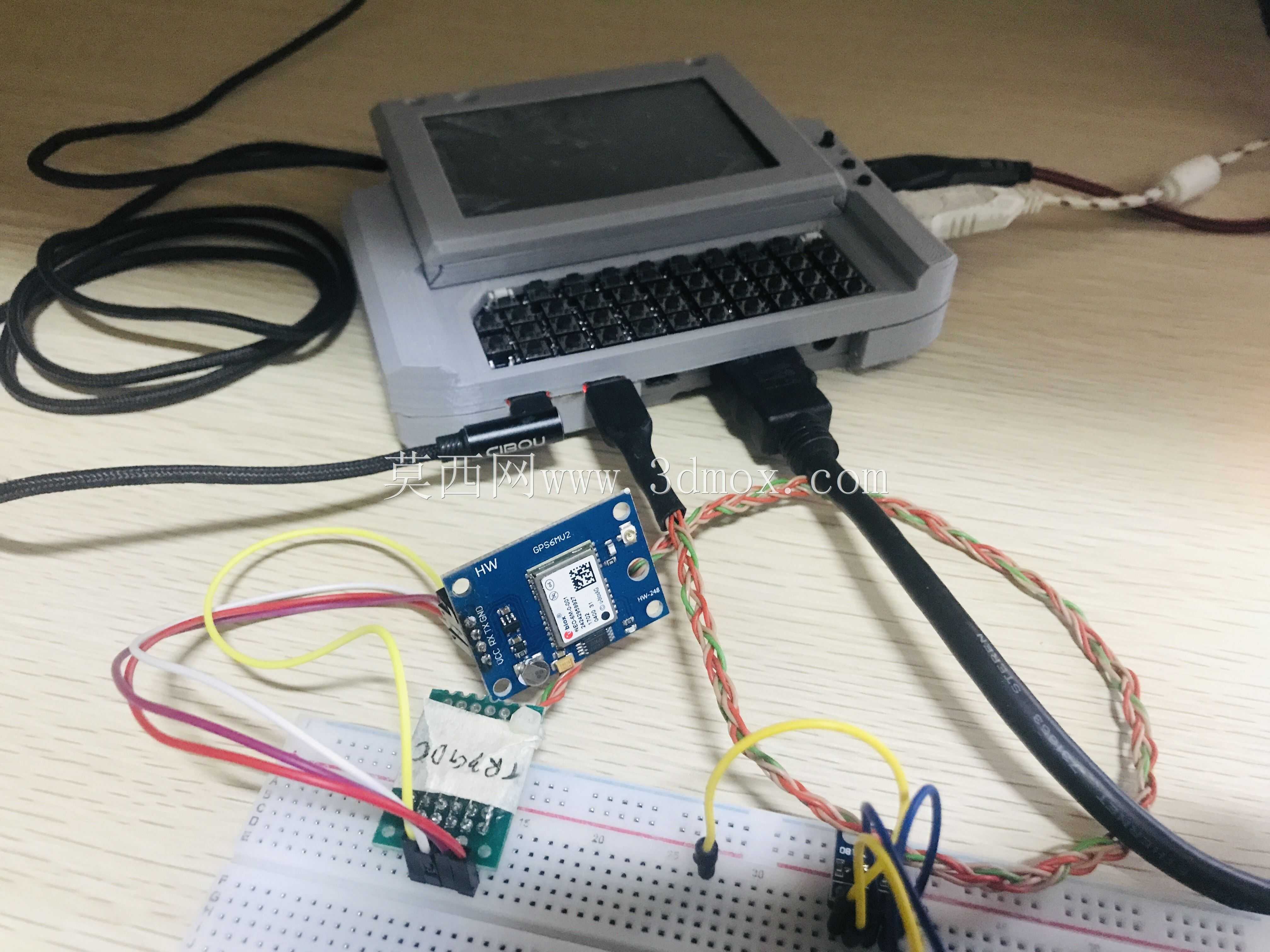

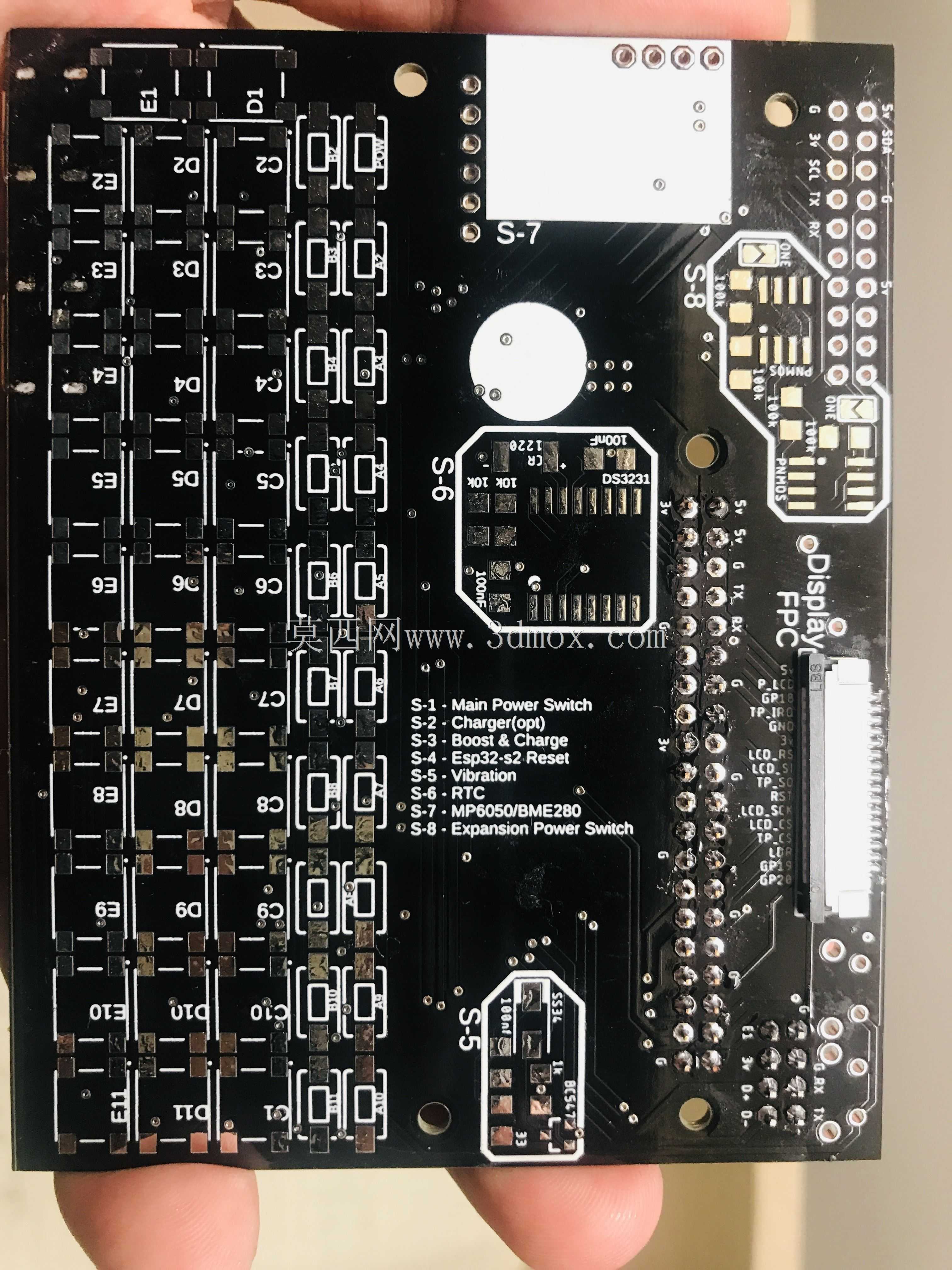

电源部分的结构设计预留了18650电池仓，仓体周边做了绝缘挡墙，避免电池与主板直接接触造成短路，同时预留了充放电保护板的安装位，电池仓盖采用滑扣式设计，无需螺丝即可快速开启更换电池。结构上还预留了MPU6050陀螺仪模块、BME280温湿度压力模块的安装位，模块位置靠近壳体外侧，可保证传感器检测数据的准确性，同时预留了UART、I2C、电源接口的拓展空位，通过Nurulink对接端口可实现外接模块的快速插接，两个Neopix灯位分别对应主控与外接拓展模块的状态指示，灯位上方做了匀光罩的安装卡槽，避免灯光直射刺眼。

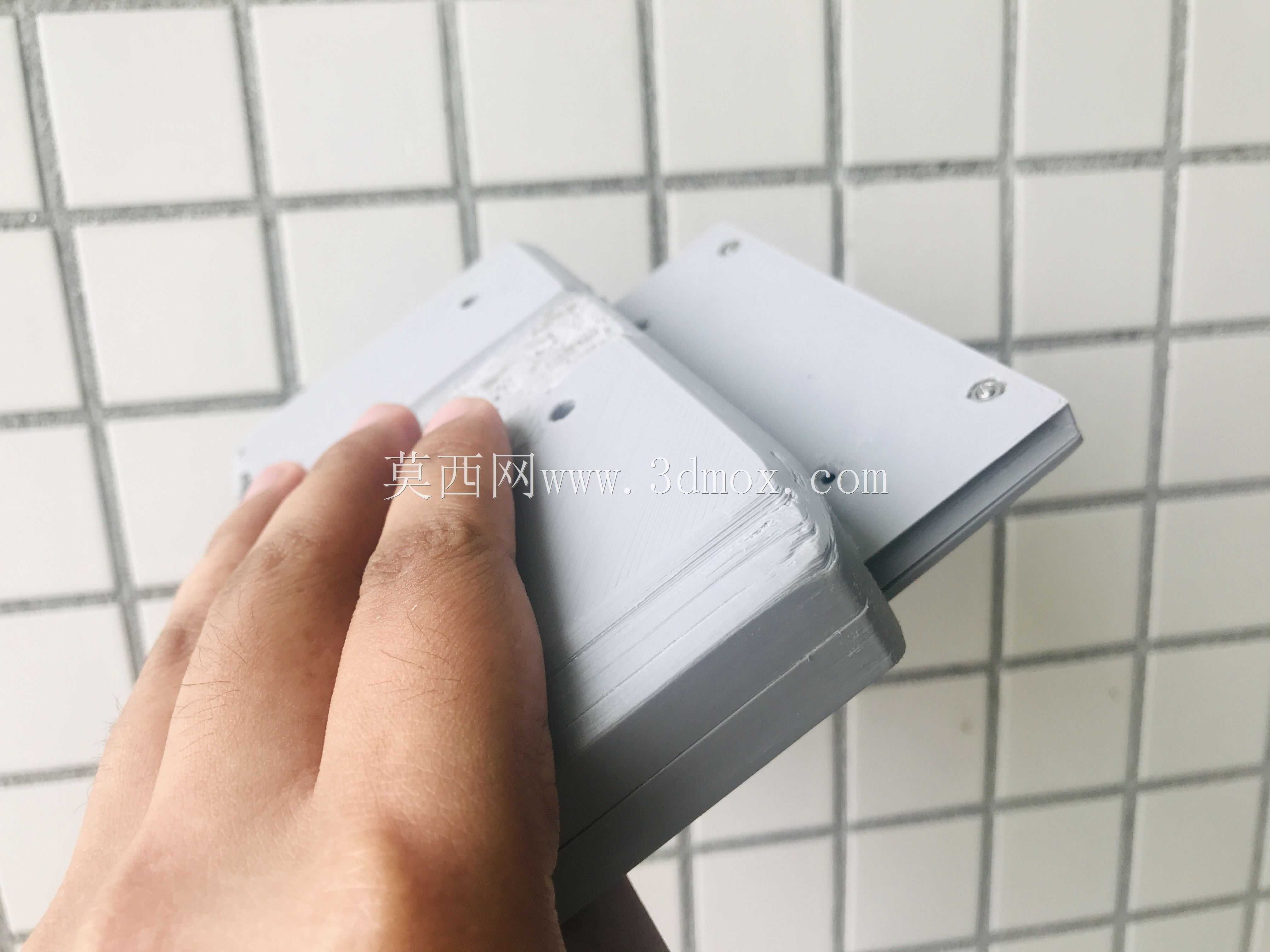

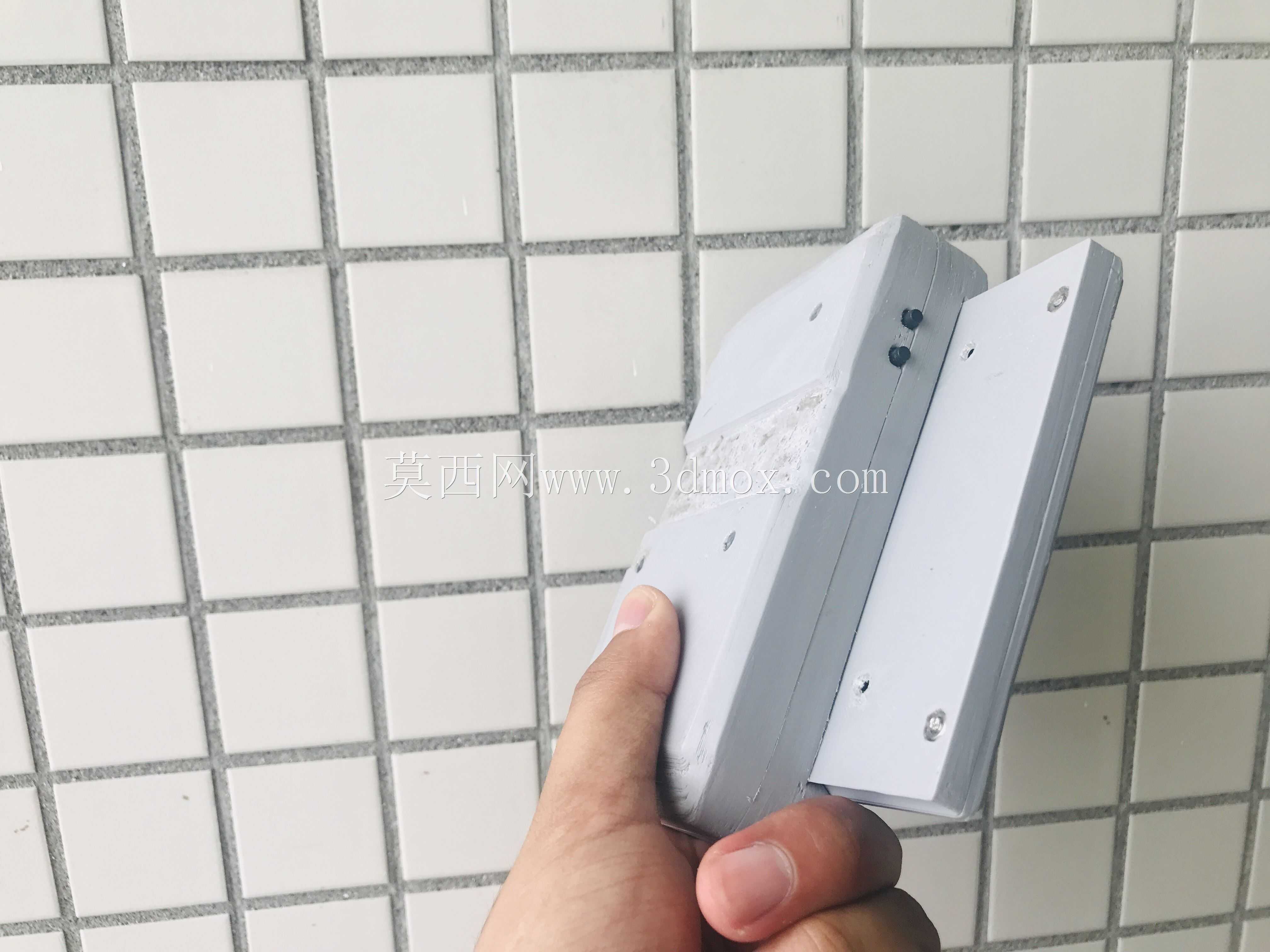

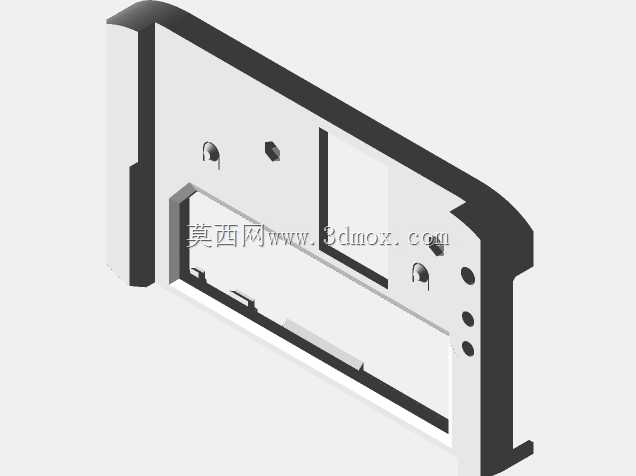

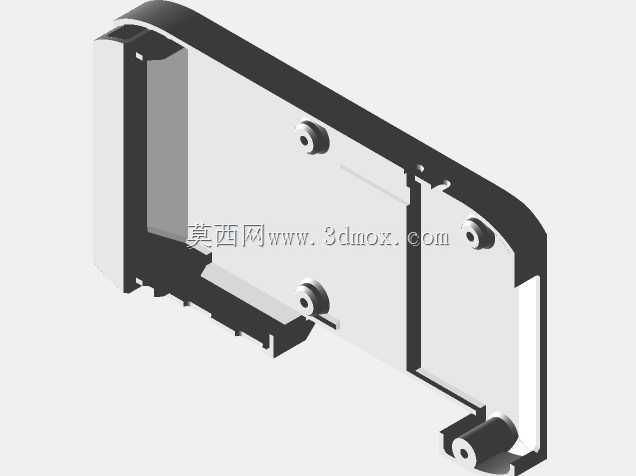

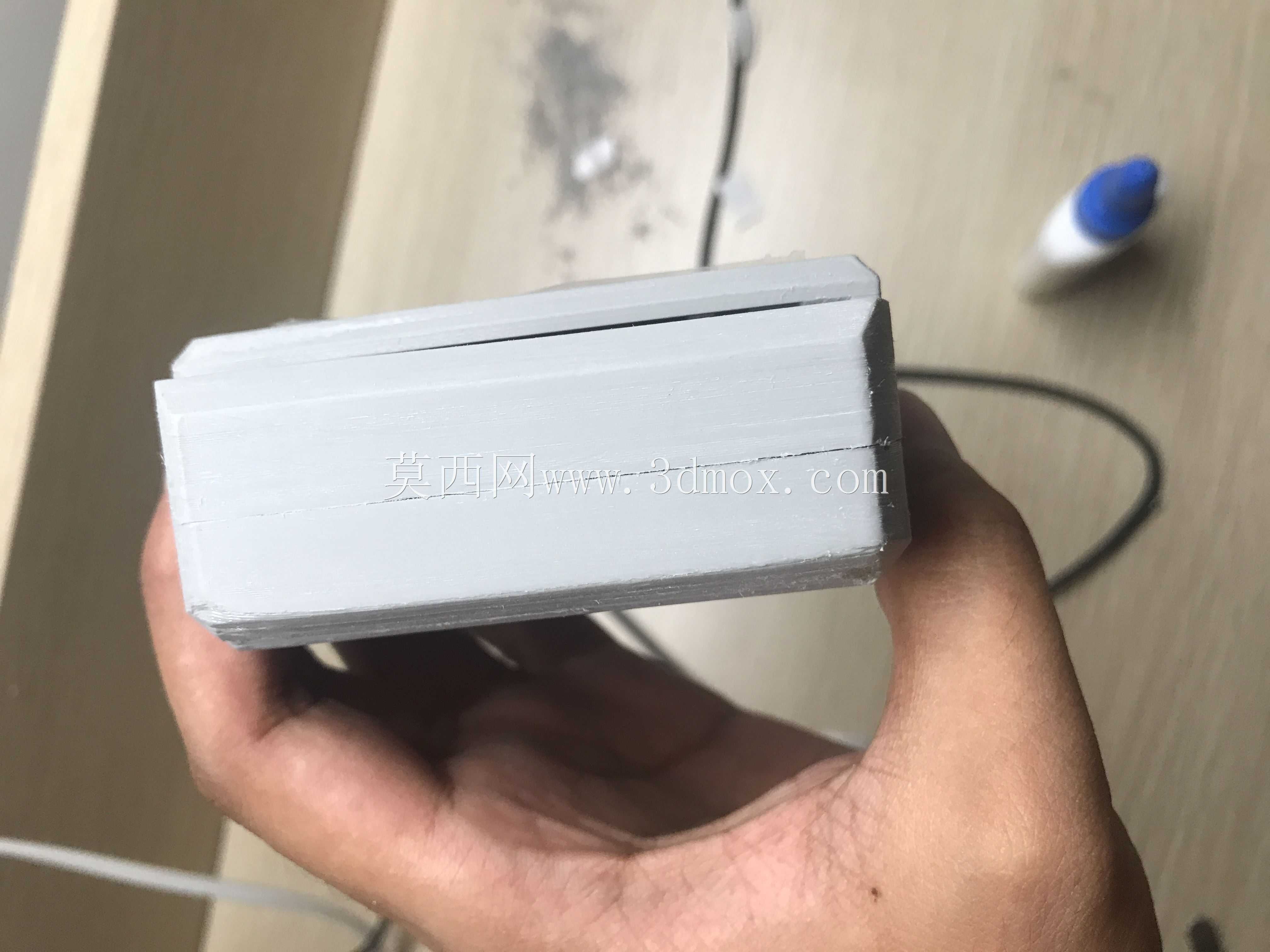

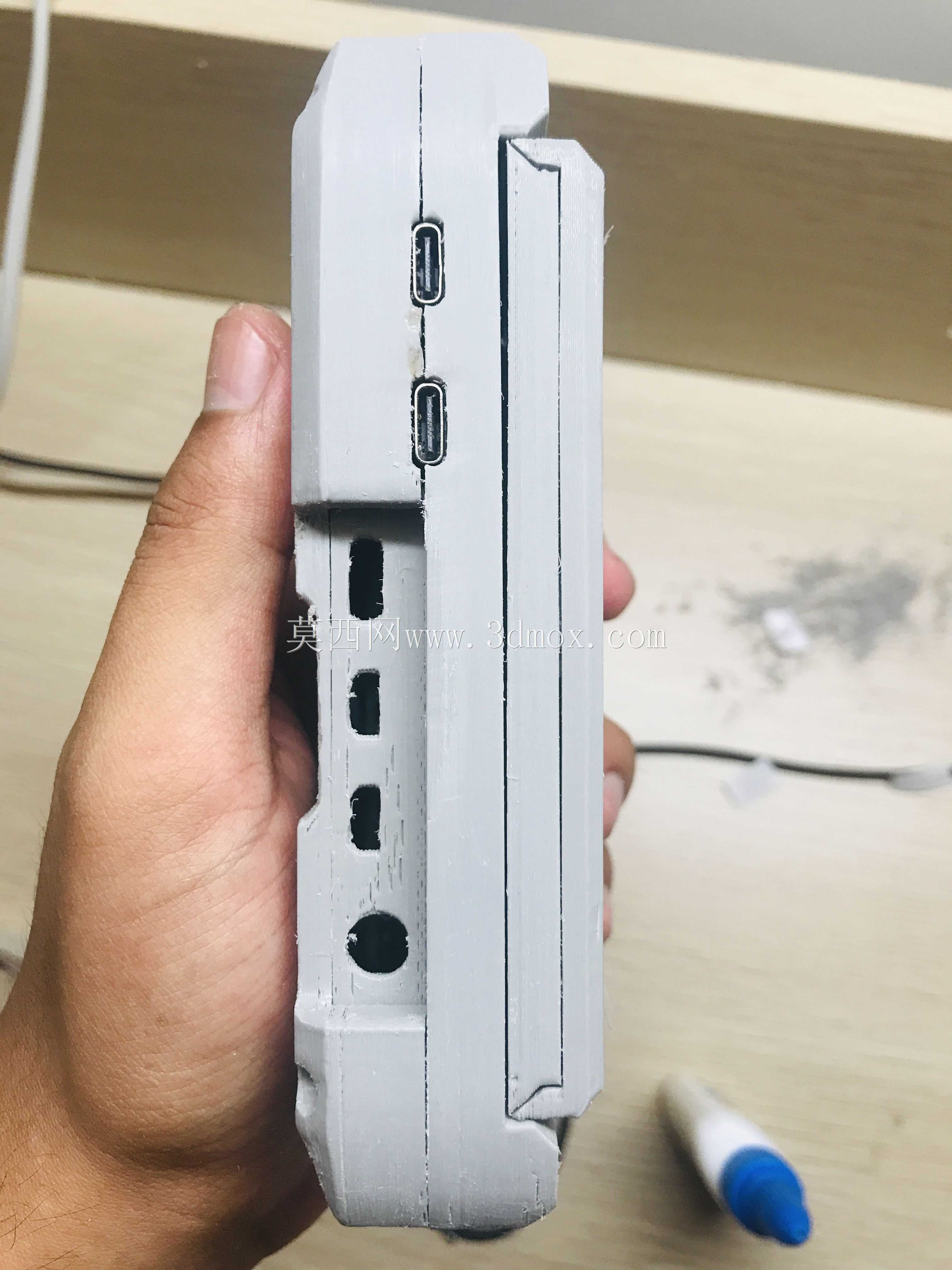

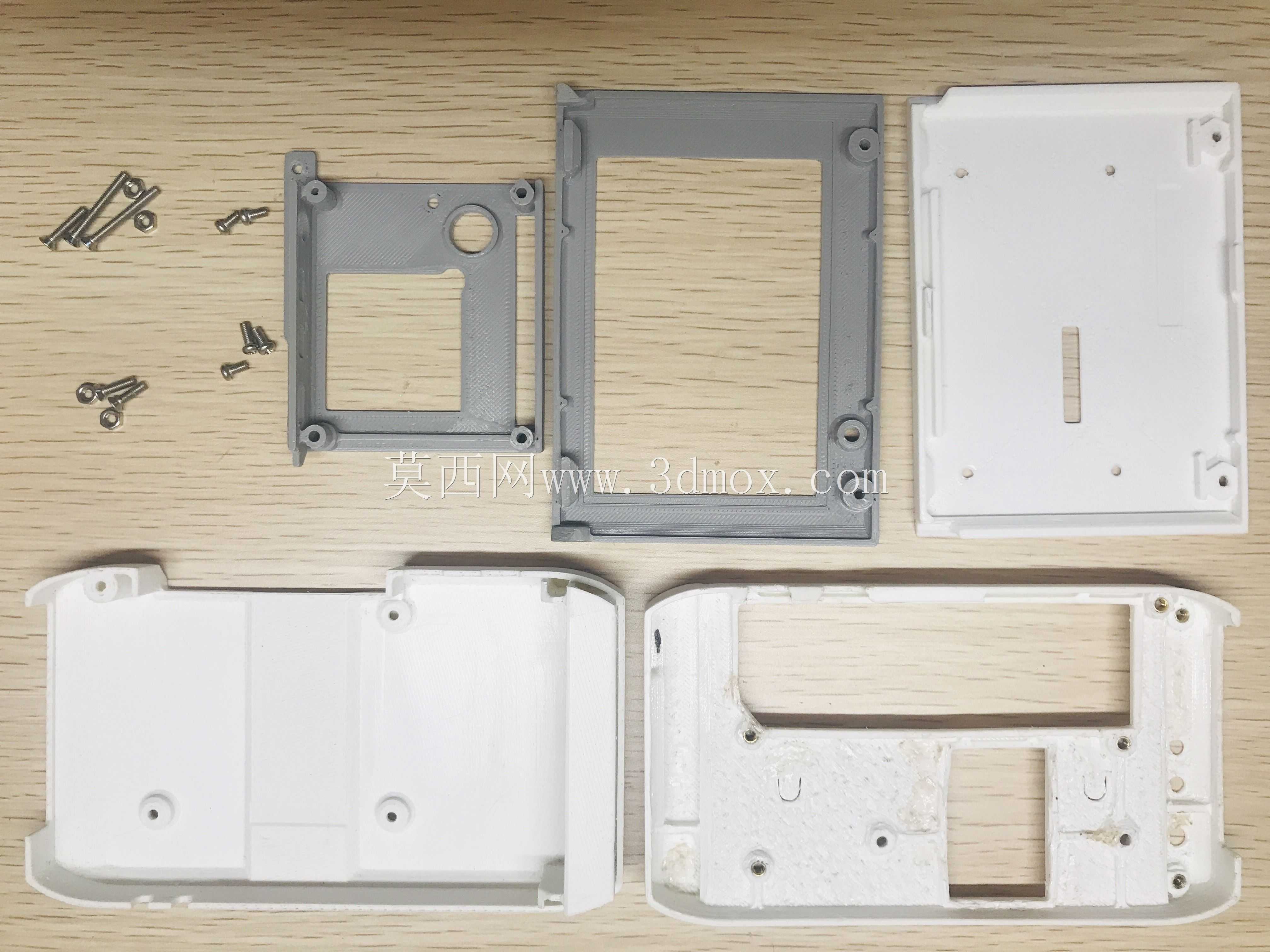

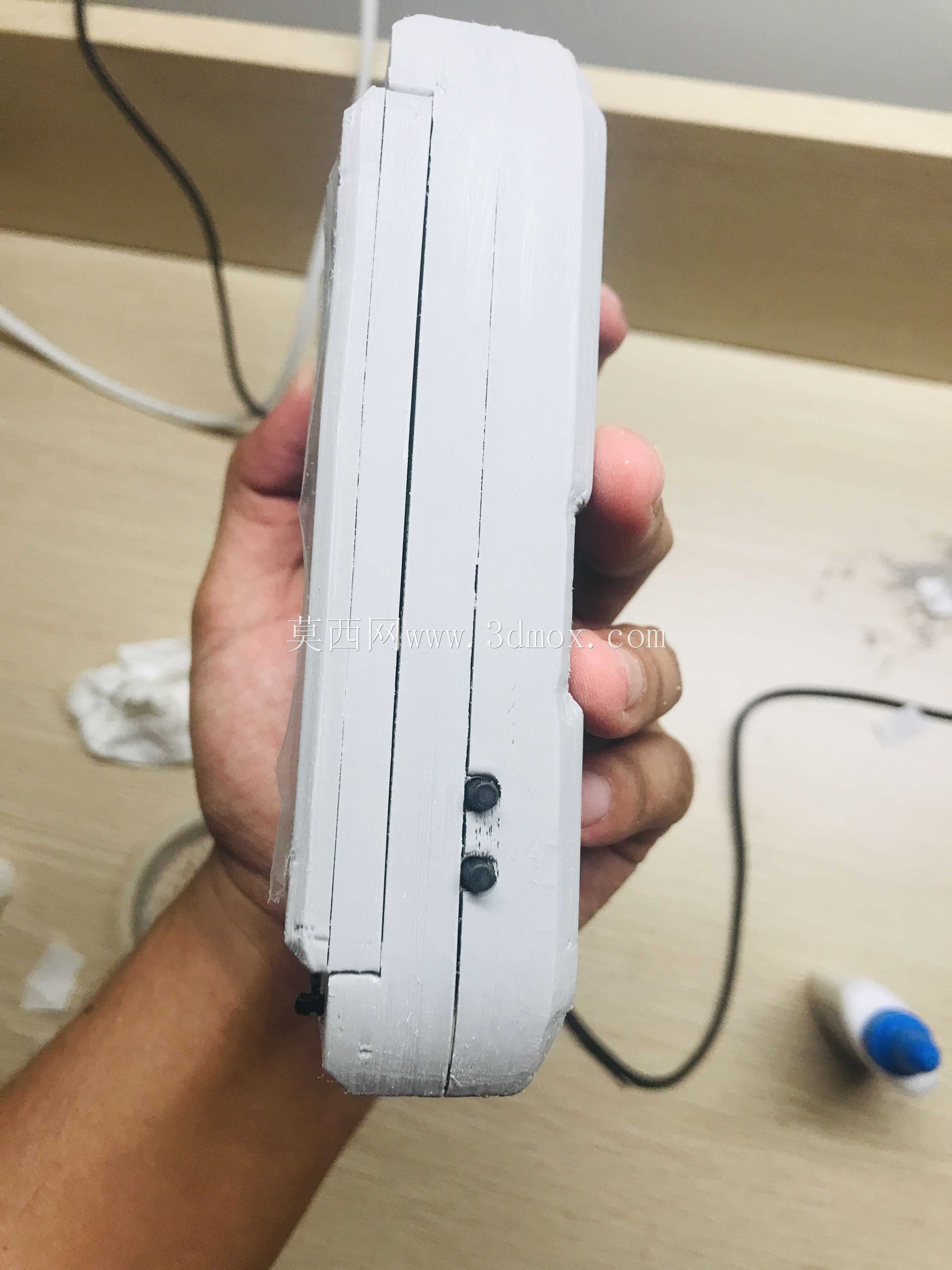

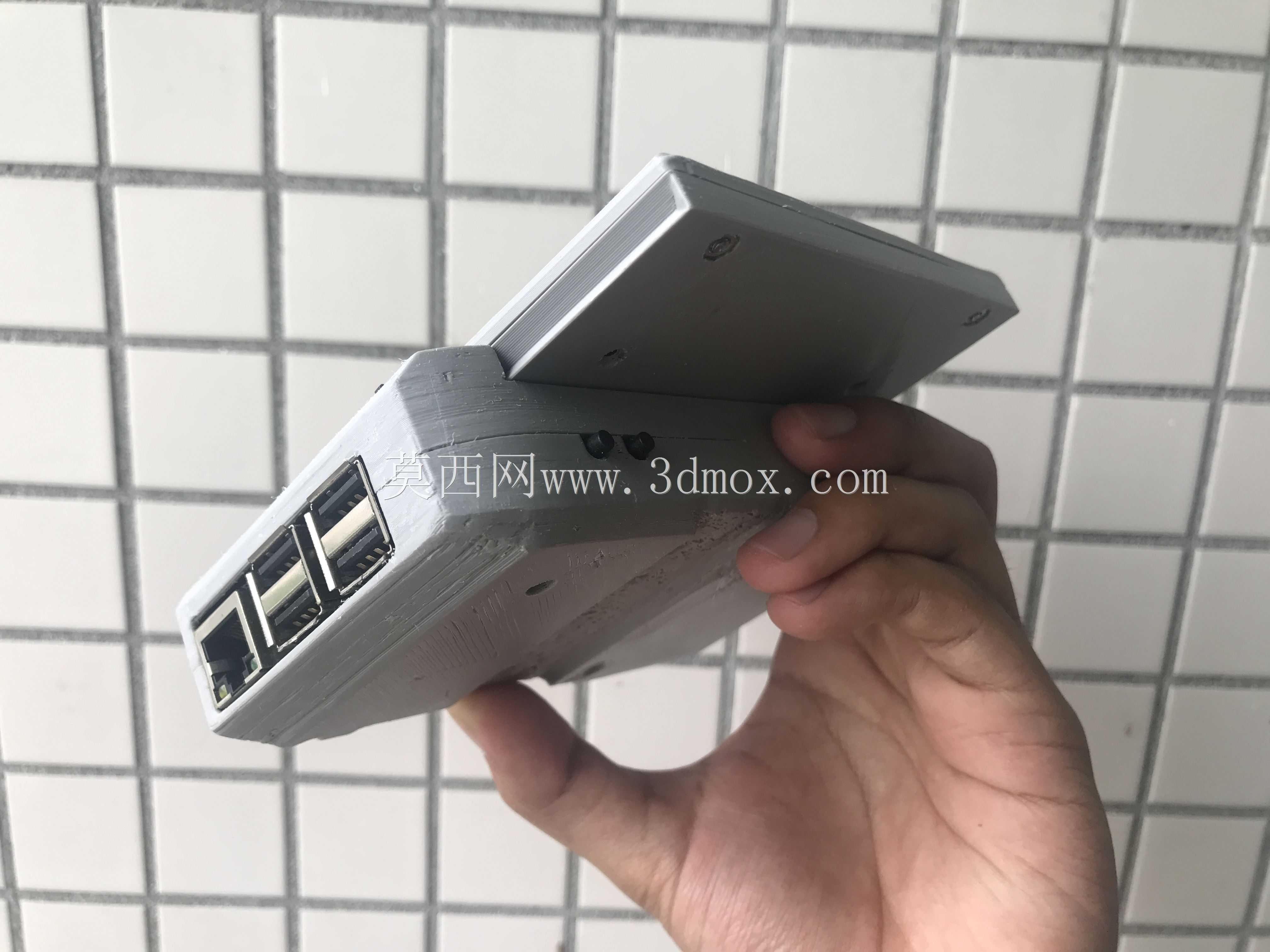

整体壳体结构做了壁厚均匀化处理，主体壁厚控制在1.8mm，安装柱位置做了局部加厚至2.5mm，既保证结构强度，又尽可能控制整体重量，壳体边缘做了R2的圆角过渡，握持时贴合手掌轮廓，合盖位置做了0.5mm的止口设计，装配后上下壳间隙控制在0.1mm以内，可有效阻挡日常使用中的灰尘进入内部。当屏幕盖合时，结构上的触发柱会触发光敏传感器旁边的检测开关，自动关闭屏幕显示，避免设备在口袋或包内误触点亮消耗电量，所有外接端口均做了防呆设计，插接时不会出现插反损坏接口的问题，整体结构兼顾了组装便捷性、功能拓展性与手持使用的握持舒适度，适合个人开发者进行定制化改装与小批量组装使用。
