罗技键盘配套支撑固定夹结构设计

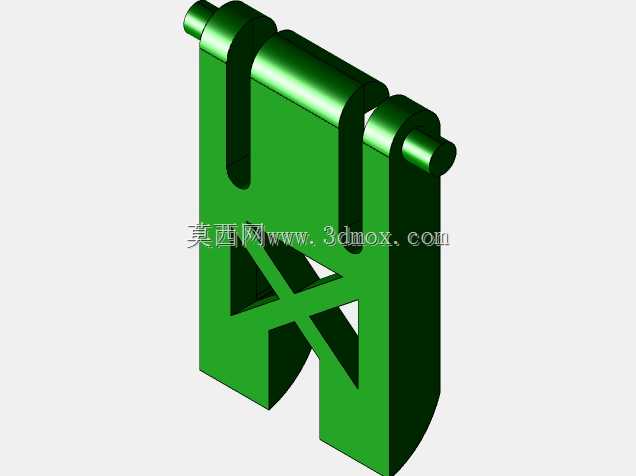

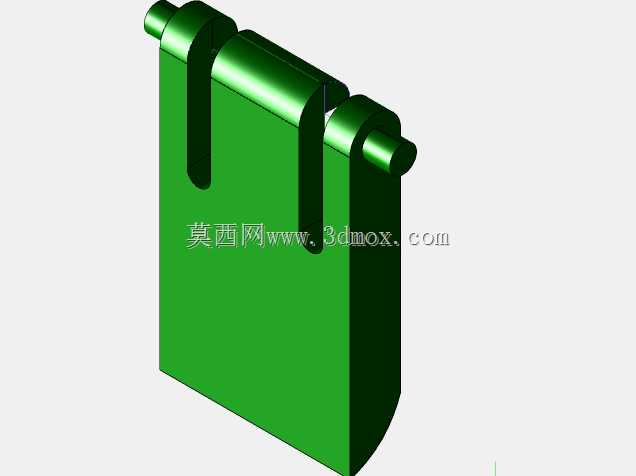

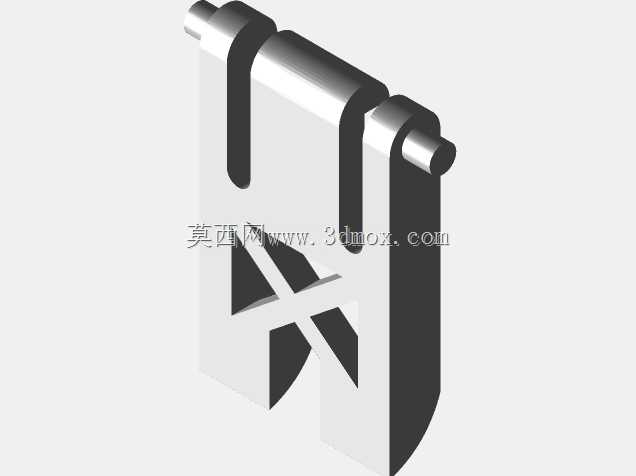

日常办公场景中，键盘支脚断裂是高频出现的外设损耗问题，多数键盘因单个支脚损坏就面临整体报废的情况，不仅造成物料浪费，也会影响使用者的操作手感，这类替换夹件正是针对这类损耗场景设计的配套固定结构。从结构设计逻辑来看，该夹件采用一体化塑胶成型思路，主体为带弧度的矩形板状结构，上部设置两组同轴的圆柱铰接凸台，凸台中间预留卡槽用于和键盘底部的铰接座配合，安装时无需额外紧固件，依靠塑胶件本身的微量形变即可卡入键盘底部的预设安装位，铰接结构可以实现角度翻转，匹配键盘不同支撑高度的调节需求。夹件的主体板面厚度均匀，边缘做了小圆角过渡，既避免安装时刮擦桌面或手部，也能减少注塑成型时的应力集中问题，降低长期使用出现开裂的概率。从安装边界来看，铰接凸台的同轴度公差控制在0.1mm以内，确保翻转时无卡滞、无旷量，夹件整体的外轮廓尺寸完全匹配对应型号键盘底部的支脚收纳槽，收起时可以完全嵌入槽内，不会突出键盘底面影响平放状态的稳定性。在功能特性上，该夹件承担两个核心作用，一是作为支撑结构将键盘后部抬升合适角度，让使用者手腕保持自然放松的姿态，降低长时间打字的疲劳感；二是作为铰接连接件，实现支撑角度的可调与收纳，不需要抬升时可以翻折贴平键盘底面，不额外占用空间。设计过程中没有做多余的装饰结构，所有几何特征都服务于功能实现，主体板面的弧度匹配键盘底部的曲面造型，安装后和键盘本体贴合度高，不会出现突兀的凸起或缝隙。考虑到3D打印替换的实际需求，结构上没有设置倒扣、薄壁深槽等不利于FDM打印的特征，打印时无需添加过多支撑，成型后仅需简单去除支撑毛刺即可直接安装使用，铰接部位的间隙预留了打印材料的收缩余量，即使用普通PLA材料打印也能获得顺畅的转动手感。夹件底部和桌面接触的位置做了微小的平面处理，增大接触面积，避免支撑时出现打滑侧歪的情况，整体受力路径经过优化，打字时的按压力会通过板面均匀传递到铰接凸台和桌面接触点，不会出现局部应力过大导致的断裂问题，完全可以满足日常办公使用的强度要求。
