可调整参数的胶带卷三维结构设计

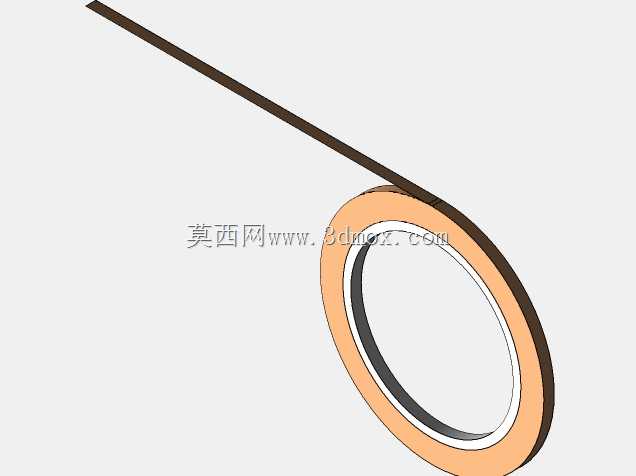

日常办公场景里的文件封装、标识粘贴，电子制造产线里的元器件固定、线束捆扎，包装工序里的箱体封合、接缝密封，都离不开胶带这类基础耗材，而胶带卷作为胶带的成品承载形态，其结构设计直接影响使用时的顺畅度与存储稳定性。这款胶带卷的三维结构设计，核心围绕可变参数的适配性展开，区别于固定尺寸的常规胶带模型，设计阶段就预留了宽度、卷径两个核心参数的调整接口，可根据不同使用场景的胶带规格快速修改模型尺寸，无需重新搭建基础结构。从结构组成来看，模型还原了胶带卷的核心构成：中心的环形纸芯作为承载基底，采用等壁厚空心圆柱结构，壁厚取值匹配常规工业纸芯的通用标准，内孔直径适配市面主流的胶带切割器、胶带座安装轴尺寸，确保安装后无旷量、转动顺滑；外层缠绕的胶带层采用螺旋叠加的实体结构，还原了胶带逐层缠绕后的层叠质感，拉出的胶带段做了自然的弧度过渡，模拟实际使用时胶带被拉出的自然形态，避免生硬的直角转折导致的视觉失真。设计过程中，首先确定中心纸芯的安装边界尺寸，参考通用胶带座的轴径公差范围，将纸芯内孔尺寸设定为适配多数安装场景的通用值，同时保留参数化修改入口，若需适配特殊规格的安装轴，可直接修改内孔直径参数，模型会自动同步更新纸芯壁厚与外层胶带的缠绕起始直径。胶带宽度的参数调整逻辑与卷径独立，修改宽度参数时，纸芯长度、胶带层宽度会同步等比例变化，不会出现结构错位；调整卷径参数时，胶带的缠绕层数会自动计算匹配，确保每层胶带的厚度均匀一致，符合实际胶带缠绕的层叠规律。从实际应用角度看，这类参数化胶带卷模型可用于办公设备的场景搭建，比如在设计胶带座、封箱器等配套工具时，直接调用该模型调整到对应规格，即可验证工具与胶带卷的适配性，检查安装空间是否充足、切割机构位置是否匹配胶带拉出角度；也可用于工业包装工位的三维布局仿真，模拟不同宽度胶带在封箱工序中的使用状态，验证工位上胶带放置位置的操作可达性，避免实际投产时出现胶带与周边设备干涉、操作人员取放不便的问题。模型在细节处理上，还原了胶带端面的层叠纹理，拉出的胶带段做了薄壳处理，匹配实际胶带的厚度特征，不会出现实体过厚导致的比例失真，同时省略了非必要的细微纹理，保证模型在装配场景中不会占用过多运算资源，兼顾视觉还原度与使用流畅度。
