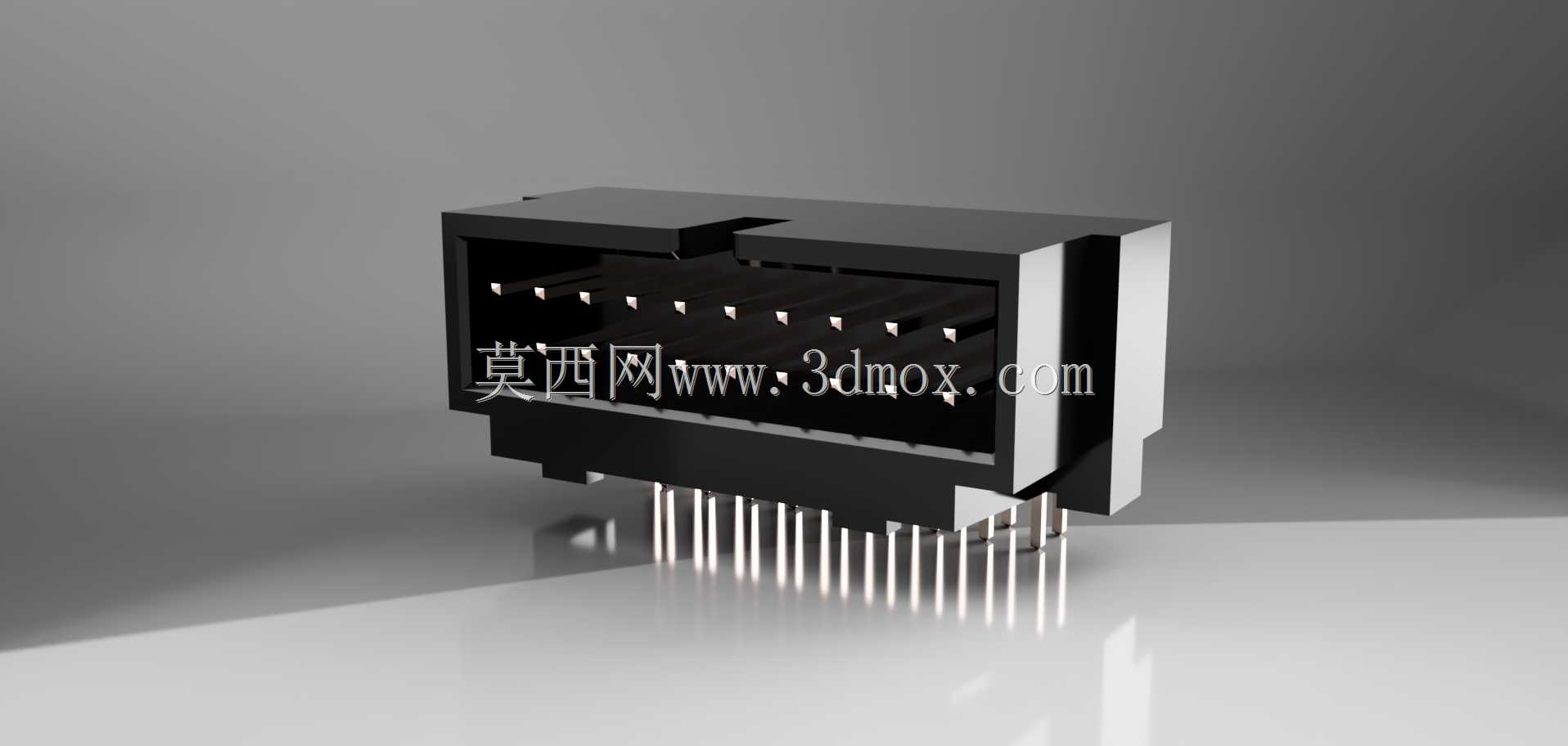

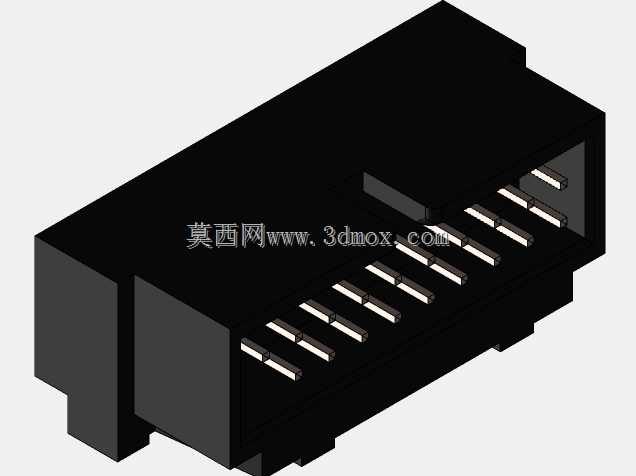

USB3.0Gen1直角19针板端连接器

在工业控制板卡、消费电子主板、嵌入式设备的接口布局中，板端USB连接器的选型直接影响整机的接口排布合理性、装配效率与长期使用可靠性，这款直角结构的19针USB3.0Gen1连接器，正是针对板侧出线、空间受限的设备内部布局场景设计。日常做结构堆叠时，经常遇到设备壳体侧边预留接口空间不足、直插式连接器出线后会和壳体内侧加强筋、其他板上元件产生干涉的问题，这款直角弯插结构的设计，能让线缆走线方向平行于PCB板面，不需要额外预留线缆向上弯折的空间，在薄型工控主机、紧凑型嵌入式网关、便携测试仪器这类内部空间寸土寸金的设备里，能大幅压缩接口区域的Z向占用空间。从功能特性来看，19针的针脚定义完整覆盖USB3.0Gen1的传输链路，包含两组差分信号对、电源针脚、接地针脚与配置通道针脚，能稳定实现5Gbps的传输速率，同时向下兼容USB2.0的设备接入，直角结构的塑壳定位柱能在焊接前精准卡入PCB对应的定位孔，避免过波峰焊时连接器出现偏移、浮高的问题，插合面的导向倒角能让公头对接时顺利导入，减少针脚被顶歪的失效风险。设计这款连接器的三维模型时，首先要锁定PCB安装的边界尺寸：插针的焊盘间距严格按照标准针脚排布设计，弯插部分的引脚成型角度控制在90度±0.5度，保证引脚伸出PCB背面的长度一致，过炉后焊锡量均匀不会出现连锡、虚焊；塑壳的外形要避让周边0.8mm以上的安全距离，尤其是和板上电容、电感这类较高元件的间距，要满足生产时的自动插件机吸嘴抓取空间、人工目视检查的操作空间；金属屏蔽壳的弹片位置要对应公头外壳的接触点，保证插接后的屏蔽连续性，降低高速传输时的信号干扰。实际选型应用时，还要注意安装孔的位置公差，塑壳两侧的固定焊盘要和PCB上的焊盘完全对齐，过炉后能形成足够的焊接强度，承受至少1500次的插拔循环不会出现松脱；插合面的凸台尺寸要和设备壳体上的接口开孔精准匹配，装配后壳体和连接器之间的缝隙控制在0.3mm以内，既不会出现卡滞装不到位的问题，也能避免缝隙过大影响外观、导致灰尘进入设备内部。在做整机三维装配校验时，要模拟公头完全插入后的线缆弯折半径，保证出线方向不会和壳体内的走线槽、其他排线产生挤压，长期使用不会出现线缆外皮磨损、内部线芯断裂的问题。
