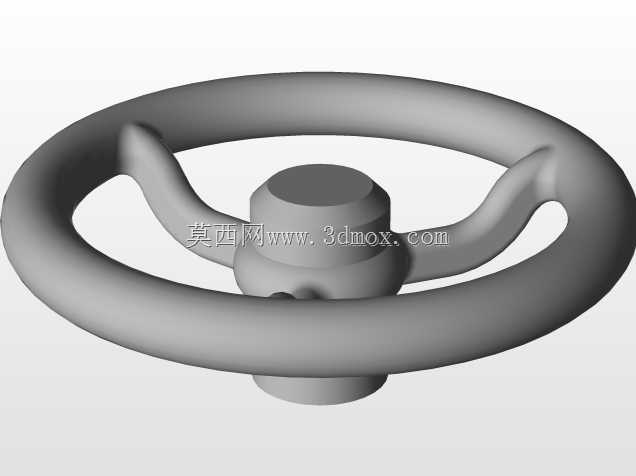

三幅条圆轮式手轮操作件结构设计

这款手轮属于手动操作类机械配件，主要应用在各类需要人工微调、启闭、锁紧操作的工业设备上，常见于机床进给调节单元、工业阀门启闭端、工装夹具锁紧机构、输送设备张紧调节位等场景，操作人员通过握持轮缘施加扭矩，即可带动连接轴完成对应工位的位置调整、通路启闭或是部件锁紧动作，相比直柄式手轮，这类轮盘式结构能在同等握持力下输出更大扭矩，适合需要稍大操作力矩的调节工位。从结构设计来看，整体采用三幅条连接形式，三根辐条沿中心轮毂呈120度均匀分布，相比两辐条结构受力更均衡，转动时的握持手感更平稳，不会出现单方向受力偏载的问题，同时辐条采用弧形过渡造型，既避免了直角结构带来的应力集中问题，也能在握持转动时减少硌手感，长时间操作不易产生疲劳。外缘的轮圈采用整圈闭合的圆环结构，截面做了圆弧过渡处理，没有尖锐棱角，操作人员可以在轮圈任意位置握持施力，不需要刻意对准握持位，在设备操作空间受限的场景下，哪怕只能接触到部分轮缘，也能顺利完成转动操作。中心的轮毂部分做了阶梯式结构设计，下端的轴孔段用于和设备的传动轴配合，可通过键连接、顶丝锁紧或是方孔嵌合的方式实现周向固定，保证扭矩传递过程中不会出现打滑空转的问题；轮毂上端的凸台结构既可以作为装配定位的基准面，也能预留出安装刻度盘、指示牌的位置，方便操作人员直观读取调节的位移量或是转动角度。设计过程中需要重点把控安装边界尺寸，轮圈的外径决定了操作时的最大扭矩输出能力，外径越大同等施力下的输出扭矩越高，但对应的操作所需空间也越大，需要匹配设备安装位的周边预留空间，避免转动时和周边的防护罩、管线或是其他部件产生干涉；轮毂的轴孔尺寸需要和配套的传动轴直径严格匹配，轴向的安装长度要保证轴插入后有足够的配合长度，避免受力时出现轴孔偏磨甚至断裂的问题；辐条的厚度需要根据额定操作扭矩做强度校核，保证在最大施力工况下辐条不会出现塑性变形，同时轮圈和辐条的连接位置、辐条和轮毂的连接位置都做了大圆角过渡，避免应力集中导致的长期使用疲劳断裂问题。实际应用中这类手轮多采用铸铁、铸钢或是增强尼龙材质制作，金属材质的手轮承重能力强、耐磨损，适合工业重载设备使用，工程塑料材质的手轮重量轻、绝缘性好，适合轻工设备、电工设备上使用，部分使用场景下还会在轮缘位置包裹防滑橡胶层，进一步提升握持摩擦力，减少操作时的打滑问题。
