Arduino配套霍尔电流检测模块结构设计

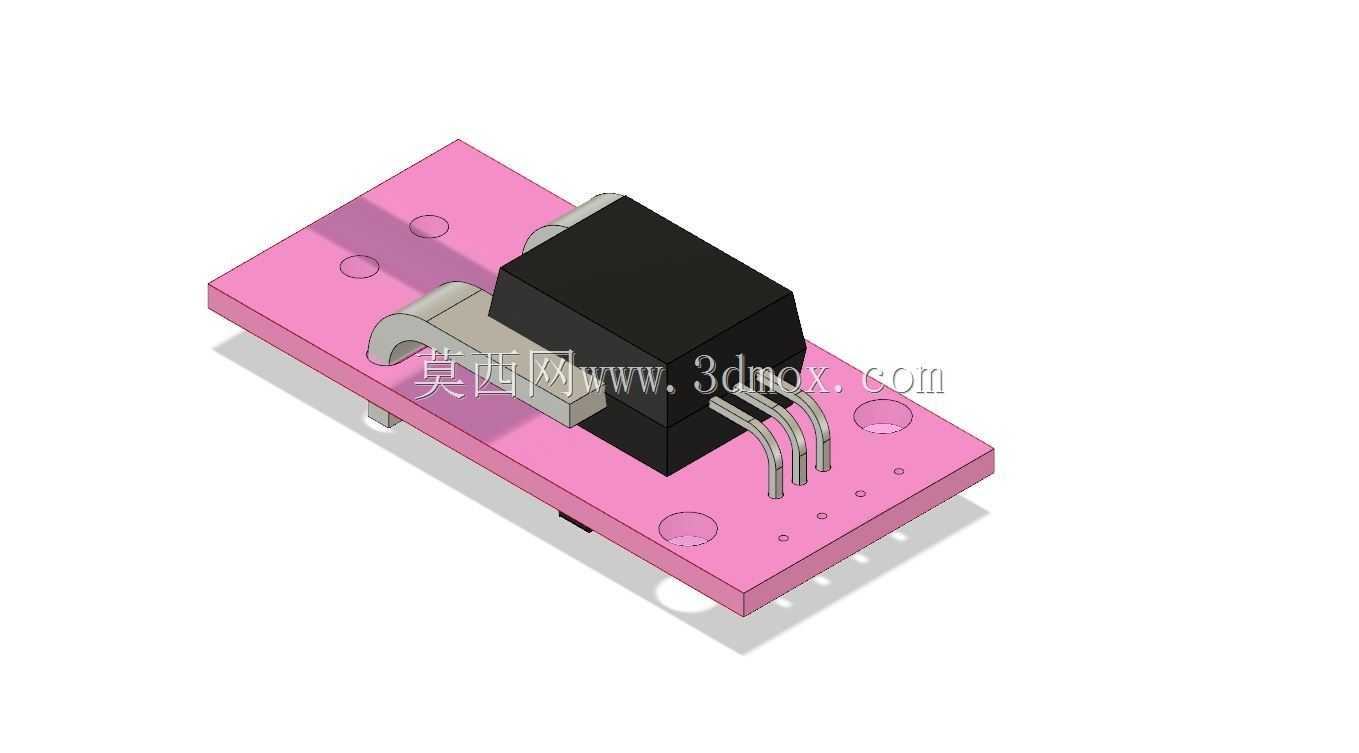

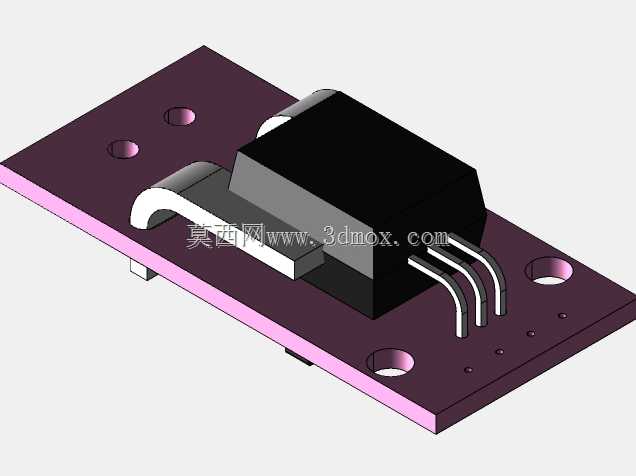

做开源硬件项目的结构适配时，电流检测模块的安装兼容性往往是容易被忽略的细节，这款适配Arduino平台的电流传感器模块，在结构设计上充分考虑了创客开发、小型设备集成的实际使用需求。从实际应用场景来看，这类模块常被用在小型直流电机驱动的电流监测、DIY储能设备的充放电电流采集、学生竞赛类智能小车的功耗检测场景中，也可嵌入到小型自动化实验装置里，作为电流信号采集的前端硬件。模块核心采用霍尔感应原理实现非接触式电流检测，不需要串入被测回路的主通路，能在不破坏原有电路走线的前提下完成电流信号采集，避免了串接采样电阻带来的压降损耗与接线复杂度问题。结构设计上，模块采用粉色玻纤PCB作为承载基体，板载预留了四个对称分布的安装通孔，孔位间距匹配常用的面包板、原型板安装孔距，既可以通过铜柱直接固定在开源硬件的堆叠层上，也能利用M2螺丝固定在小型设备的塑料壳体内部，安装边界的预留间隙充分考虑了引脚插拔的操作空间，不会出现周边元件干涉的问题。核心感应元件采用TO封装的霍尔芯片，通过金属导磁结构汇聚被测电流产生的磁场，芯片引脚采用直插式弯折成型，焊接在PCB板上的结构强度足够应对日常调试中的插拔震动，不会出现引脚脱焊的问题。模块侧面的接线端采用大电流过孔设计，能适配常用的导线压接端子，不需要额外做接线补强就能承载额定范围内的电流通过。在做三维结构适配时，模块的整体高度控制在常规直插元件的高度范围内，和Arduino主控板堆叠时不会超出上层扩展板的安装净空，周边预留的走线空间也能方便开发者外接信号引线，不需要额外打磨或切割PCB结构。对于做小型智能设备开发的结构工程师来说，这类模块的三维模型可以直接导入到装配体中，提前校验安装孔位、净空高度是否匹配整体结构，避免打样后出现元件干涉、安装孔位错位的问题，也能在设计外壳时提前预留出接线口与指示灯的观察位置，减少后期改模的成本。
