多工位悬挂式工件模拟测试装置结构

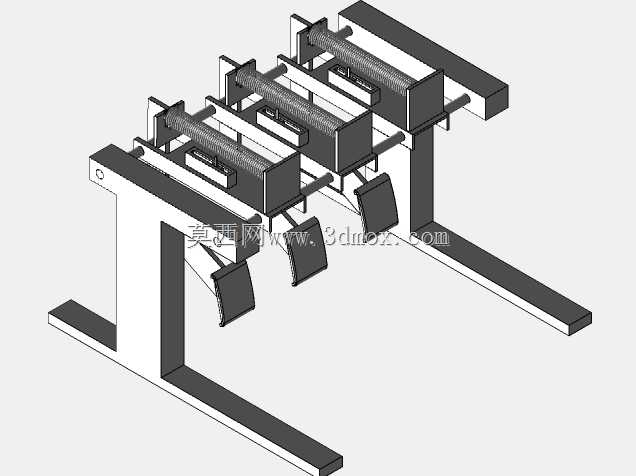

这套多工位悬挂式模拟装置，主要面向小型零部件的工况模拟测试场景，常见于五金件、小型结构件的耐久度验证、动作模拟测试环节，可同时挂载多组待测工件完成同步测试，大幅提升批量检测的作业效率。从结构布局来看，装置采用双侧落地支撑的龙门式框架结构，底部为两条平行的长条形支撑脚，直接与安装地面接触，支撑脚的宽度与长度经过受力核算，可保证多工位同时挂载工件时整体重心稳定，不会出现侧翻风险，安装时仅需保证支撑脚所在地面平面度误差在合理区间即可，无需额外做预埋固定，适配车间临时测试工位、实验室固定测试台等多种安装场景。上部的横梁区域等距布置了三组独立的测试工位，每个工位都配置了独立的工件挂载结构与模拟动作执行组件，相邻工位之间预留了足够的操作间隙，既可以避免不同工位测试时的动作干涉，也方便操作人员完成工件的装夹与拆卸作业。每个工位下方对应设置了倾斜布置的接料或操作托板，托板角度经过人体工程学优化，操作人员站在装置正面即可完成所有工位的操作，无需频繁挪动位置。设计过程中优先考虑了结构的模块化属性，所有工位的安装接口采用统一规格，可根据实际测试需求增减工位数量，也可针对不同类型的待测工件快速更换对应的挂载夹具，无需对主体框架做改动。框架主体采用标准型材拼接成型，连接处的受力节点做了加强筋补强处理，可承受长时间往复动作带来的交变载荷，避免长期使用后出现结构变形。装置的横向跨度控制在常规车间通道允许的尺寸范围内，整体高度适配成年操作人员站立操作的舒适高度，无需额外配置登高辅助设备即可完成全部操作。从功能实现角度，这套装置可模拟工件在实际使用中的往复动作、受力负载等工况，通过同步运行的多组工位，可在相同测试条件下完成多组样品的平行测试，有效降低单组测试的偶然误差，测试数据的一致性更有保障。走线结构全部隐藏在框架型材的内部槽道内，外部无裸露管线，既避免了测试过程中管线被工件剐蹭破损的风险，也让整体外观更整洁，日常维护时仅需打开型材端盖即可梳理内部线路，维护难度较低。
