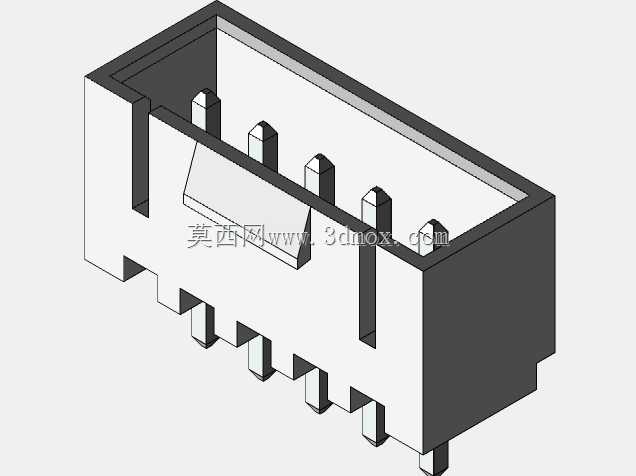

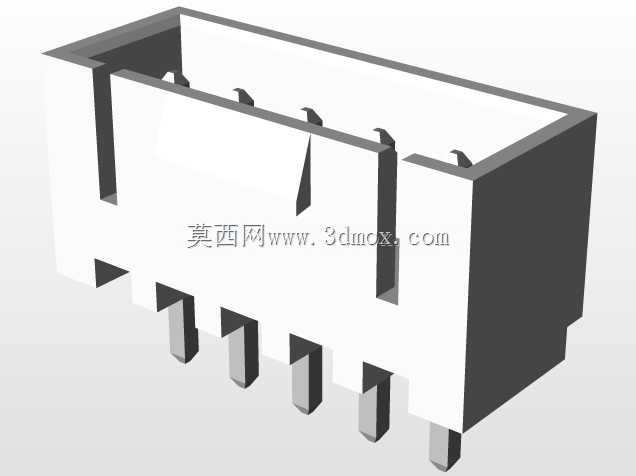

5针2.5mm节距THT公接插件结构设计

这款5针直插式公接插件，是板对板、线对板信号与小电流传输场景里的常用连接部件，日常在工控控制板卡、消费类电子主板、小型电源模块、传感信号采集单元里都能见到这类结构的身影，主要承担不同电路模块间的可拆卸式连接功能，既可以保证信号传输的接触可靠性，也能方便产线装配、后期运维时的模块拆装替换，不用在维修时反复焊接电路板，大幅降低售后维护的操作难度。

设计阶段首先要匹配2.5mm的行业通用节距标准，这个节距是低压小电流连接场景里的通用规格，能和市面上同节距的母座、排线端子实现通用互配，不用额外开模做定制化适配，能大幅降低下游客户的选型采购成本。整体外形尺寸控制在长14.9mm、宽5.8mm、高7mm的边界内，这个尺寸是经过多轮板卡布局验证敲定的：宽度方向做窄处理，是为了在密集排布的板卡上减少横向占用空间，避免和周边的电容、电阻、芯片等元器件产生安装干涉；高度方向控制在7mm，是兼顾了插针焊接后的爬电距离要求与整体结构强度，不会因为壳体过高在设备受振动时出现接插件根部断裂的问题，也不会因为壳体过矮导致插合时手指没有操作空间、插装不到位。

结构上采用THT通孔焊接设计，插针贯穿电路板焊接孔后在板背面焊锡固定，相比表贴式接插件，通孔焊接的拉拔强度更高，能承受更大的插拔力，在经常需要拆装接线、设备存在持续振动的工业场景里，连接可靠性更有保障。壳体上设计的导向与防呆结构，能在插合时自动校正对位偏差，避免插针被顶弯，同时防止反插导致的电路短路问题；壳体侧面的卡槽结构，既可以在插合后和母座形成卡扣锁定，防止设备运输、运行过程中受振动出现接插件松脱接触不良的问题，也能在波峰焊时给壳体提供定位支撑，避免过炉时壳体受高温出现偏移、浮高的焊接缺陷。插针的排布与突出壳体的长度，是按照通孔焊接的工艺要求设计的，伸出壳体底部的长度刚好满足波峰焊的吃锡要求，不会因为针脚过长导致焊锡溢出连锡，也不会因为针脚过短导致焊接强度不足。壳体内部的隔筋结构，把每一根插针单独分隔在独立腔体内，既可以提升相邻针脚之间的绝缘性能，避免高压差下出现爬电击穿的问题，也能在插合时给每根插针提供侧向支撑，减少插针受侧向力出现变形的概率。
