6针2mm螺距内螺纹连接器结构设计

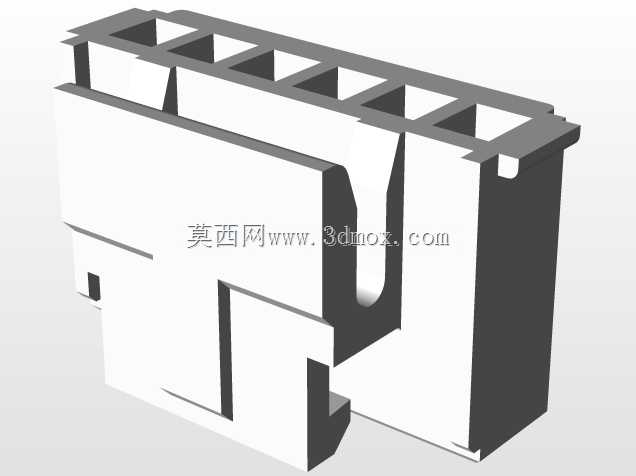

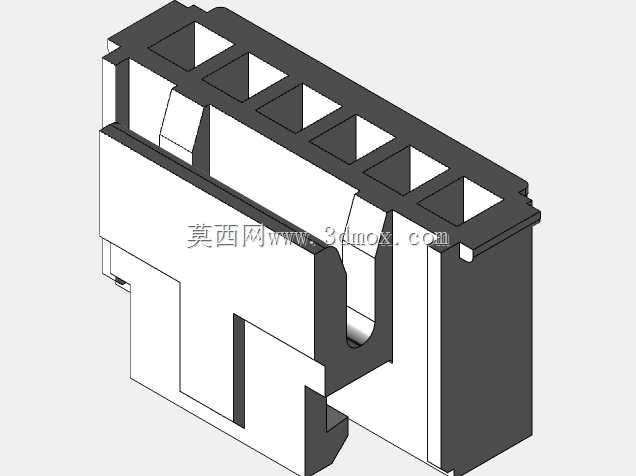

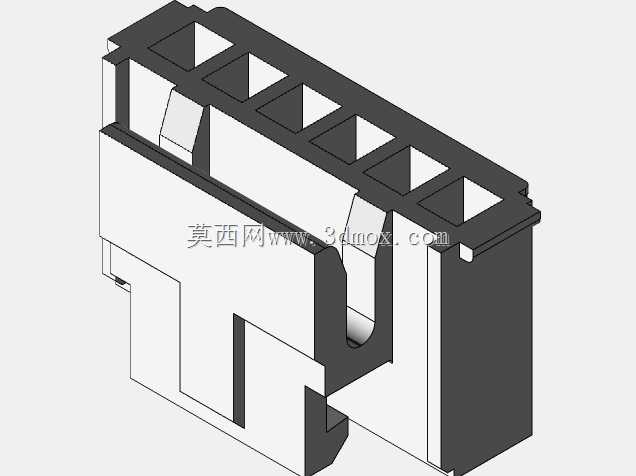

在低压信号传输、小功率供电回路的布线场景里，这类多针内螺纹连接器是工控板卡、小型家电控制板、传感模块接线端的常用连接件，主要承担导线与PCB板之间的可拆卸式电气连接功能，相比直插式焊线结构，它能通过螺纹锁紧结构抵消设备运行中的振动拉扯力，避免接线松脱导致的信号中断、接触不良问题，在有小幅振动的工业现场布线场景里适配性更强。从结构设计逻辑来看，这款连接器采用6针并排布局，2mm的针距符合小间距接插件的通用布线规范，能在有限的板端安装空间里容纳6路信号或供电回路，适配多通道传感信号传输、小电流多回路供电的接线需求。塑壳主体采用带卡扣的安装结构，侧面的弹性卡舌能在插入板端安装座后自动卡紧锁止，不需要额外的固定件就能完成壳体定位，装配时只需对准针位按压到位即可，拆卸时也能通过按压卡舌快速拔出，能有效提升产线装配与后期维护的效率。外形尺寸上，整体长度控制在13.6mm，宽度2.9mm，高度7.8mm，属于紧凑型小尺寸接插件，安装时需要在PCB板上预留对应尺寸的开孔与焊盘位置，针脚伸出长度适配常规1.6mm厚度PCB的波峰焊工艺，不需要额外剪脚处理。内螺纹结构设置在接线端的进线孔位置，接线时将剥好的导线插入进线孔后，通过拧紧螺纹压块就能将导线线芯牢牢压接在导电端子上，相比螺丝压线的结构，这种内螺纹压接的接触面积更大，接触电阻更小，能通过更大的持续电流，同时反复接线拆卸也不会出现滑牙问题，耐用性更强。壳体上的分隔筋将每个针位的接线腔独立隔开，能避免相邻针位之间的导线毛刺外露造成短路，提升接线后的绝缘可靠性，壳体边缘的导向斜角能在装配时引导针脚对准焊盘，避免插歪导致的针脚弯折、塑壳开裂问题。在实际选型应用中，这类连接器常被用在小型PLC扩展模块、步进电机驱动板、智能家居控制板的外接接线端，适配24V及以下的低压回路，单针载流能力满足小功率信号与供电的传输需求，紧凑的尺寸也能帮助设备缩小整体体积，适配小型化设备的设计趋势。建模过程中需要重点关注针位的同轴度、卡舌的弹性变形量、螺纹孔的配合公差，确保实际生产出的塑件装配顺畅，锁紧力度符合使用要求，同时壁厚设计保持均匀，避免注塑成型时出现缩痕、翘曲等缺陷，影响装配精度与结构强度。
