USB-A母座转Type-C公头转接头结构

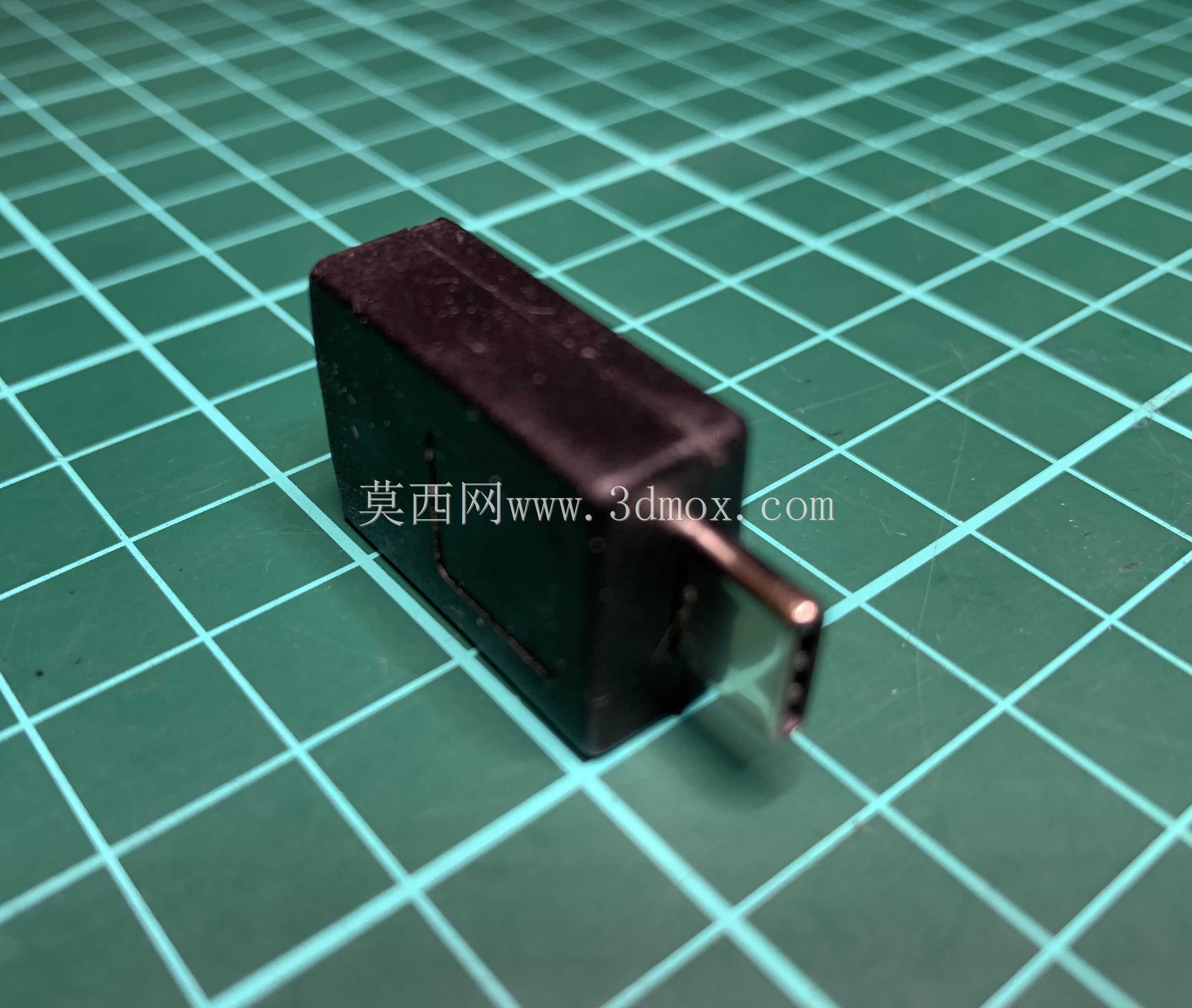

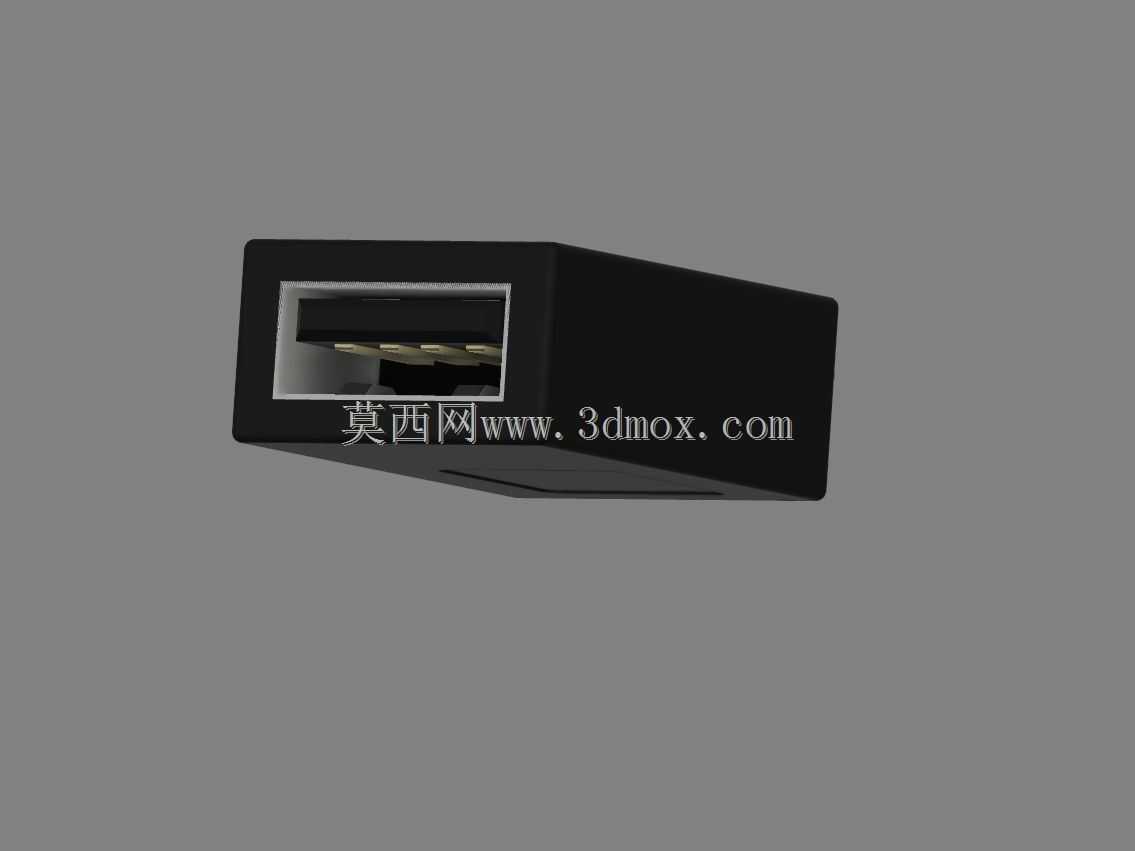

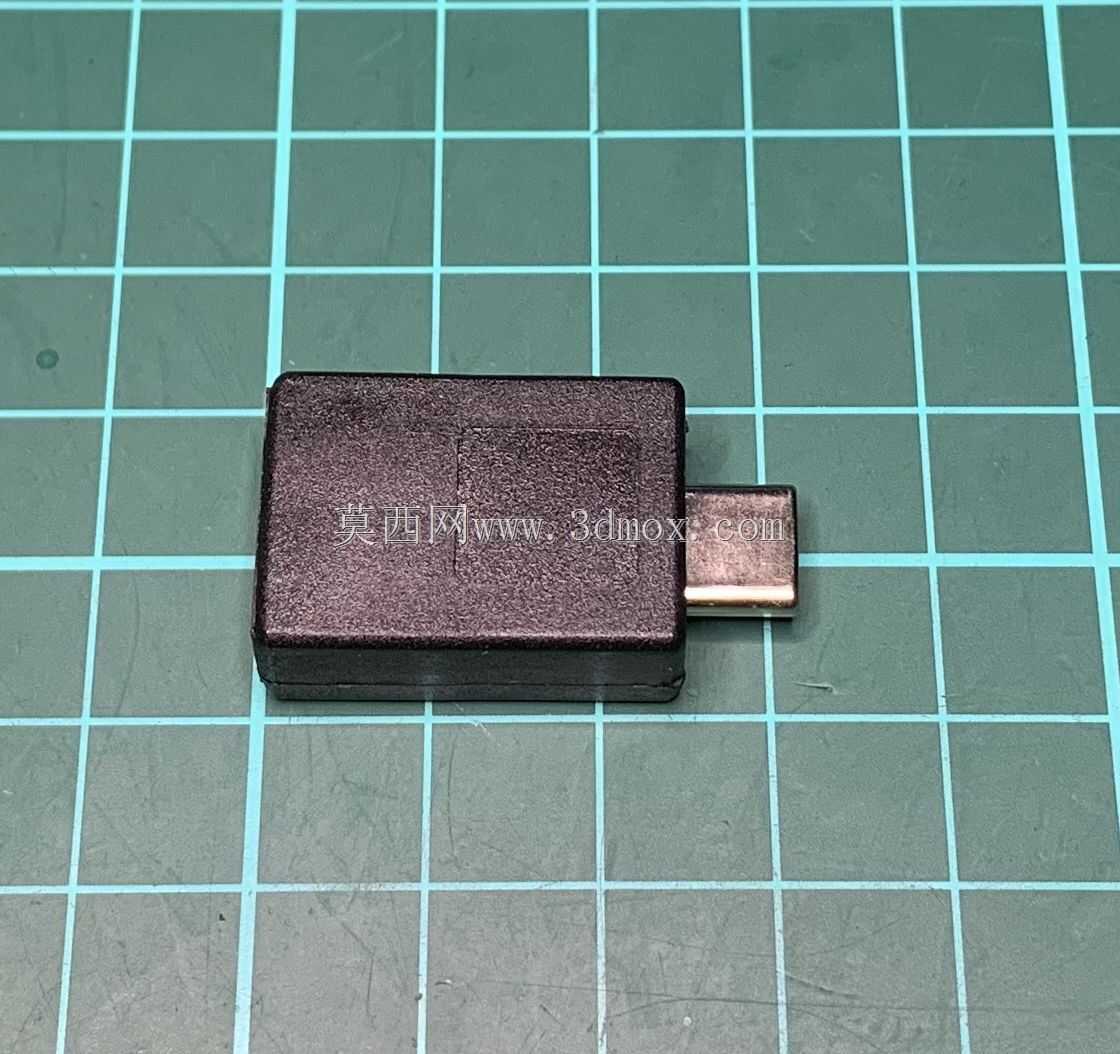

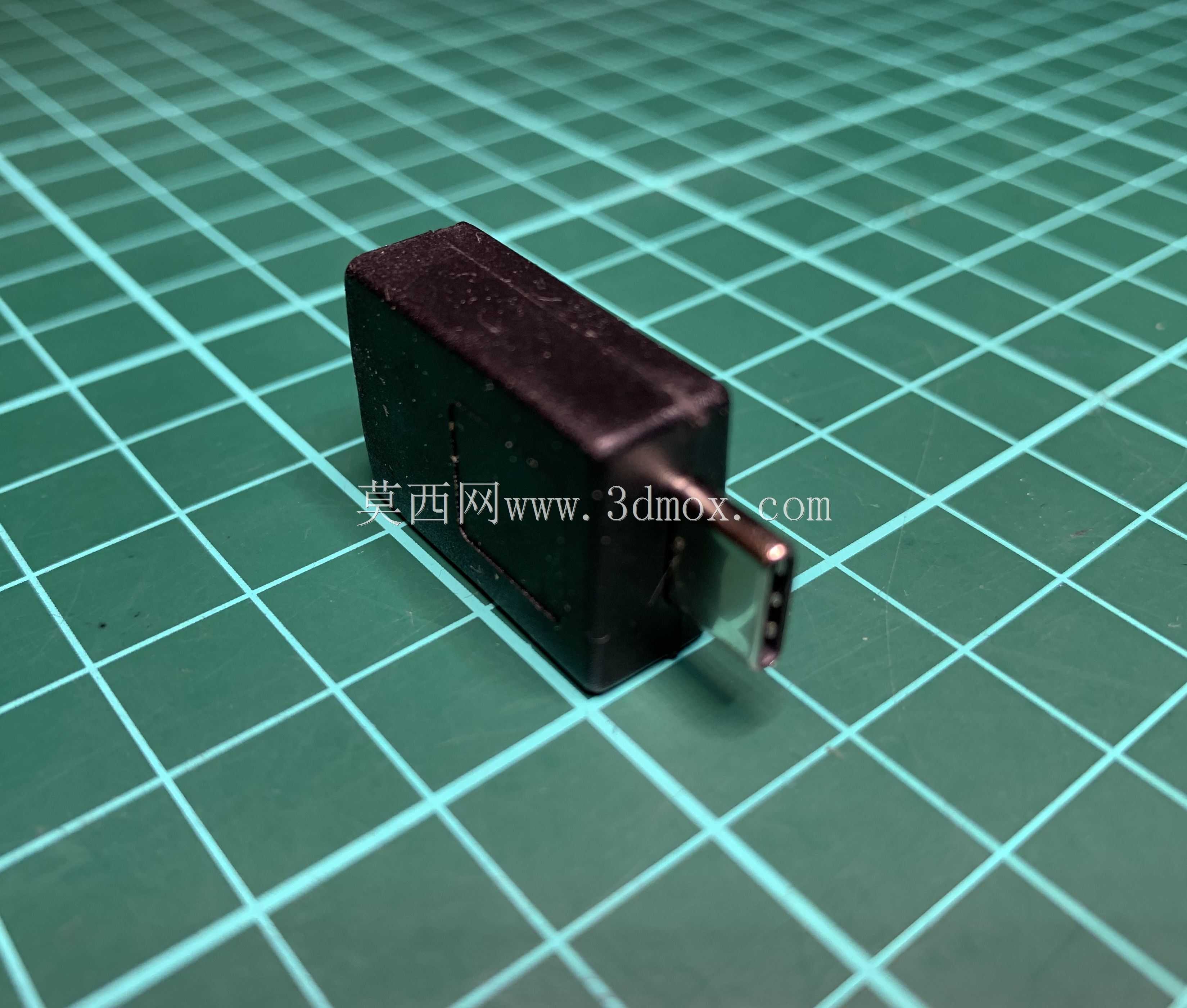

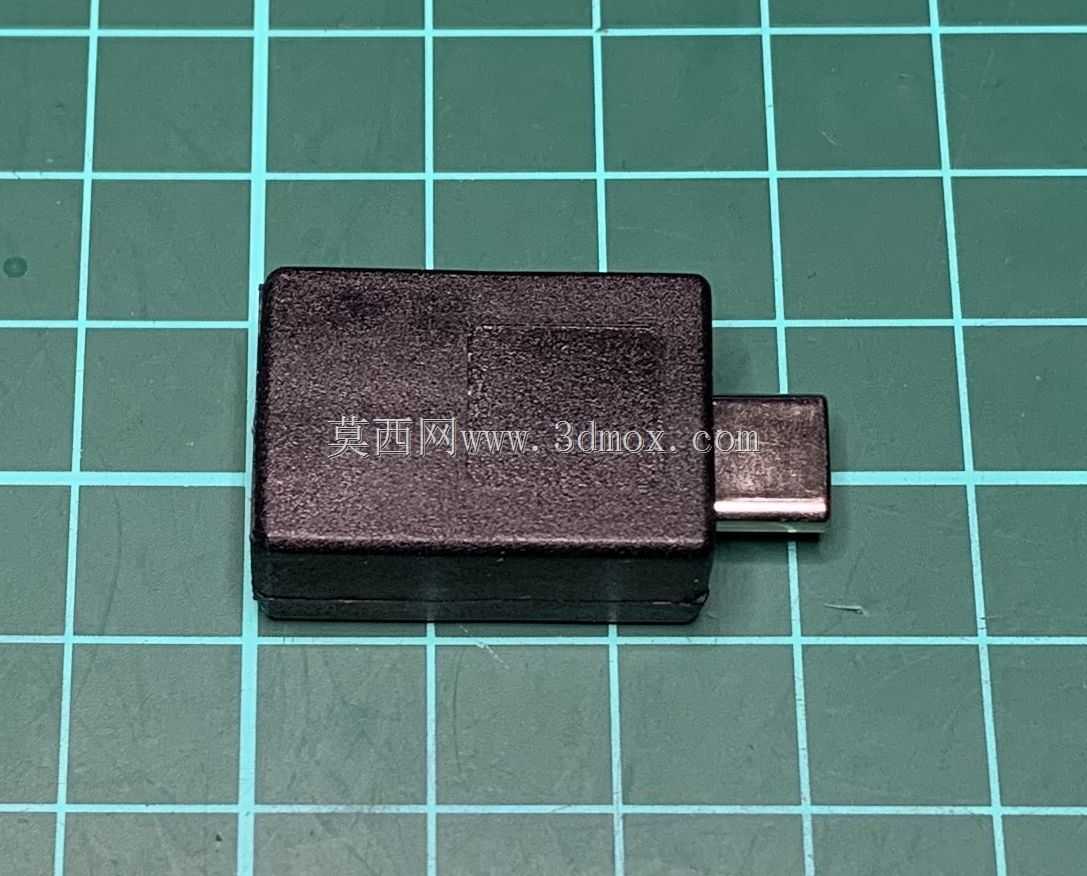

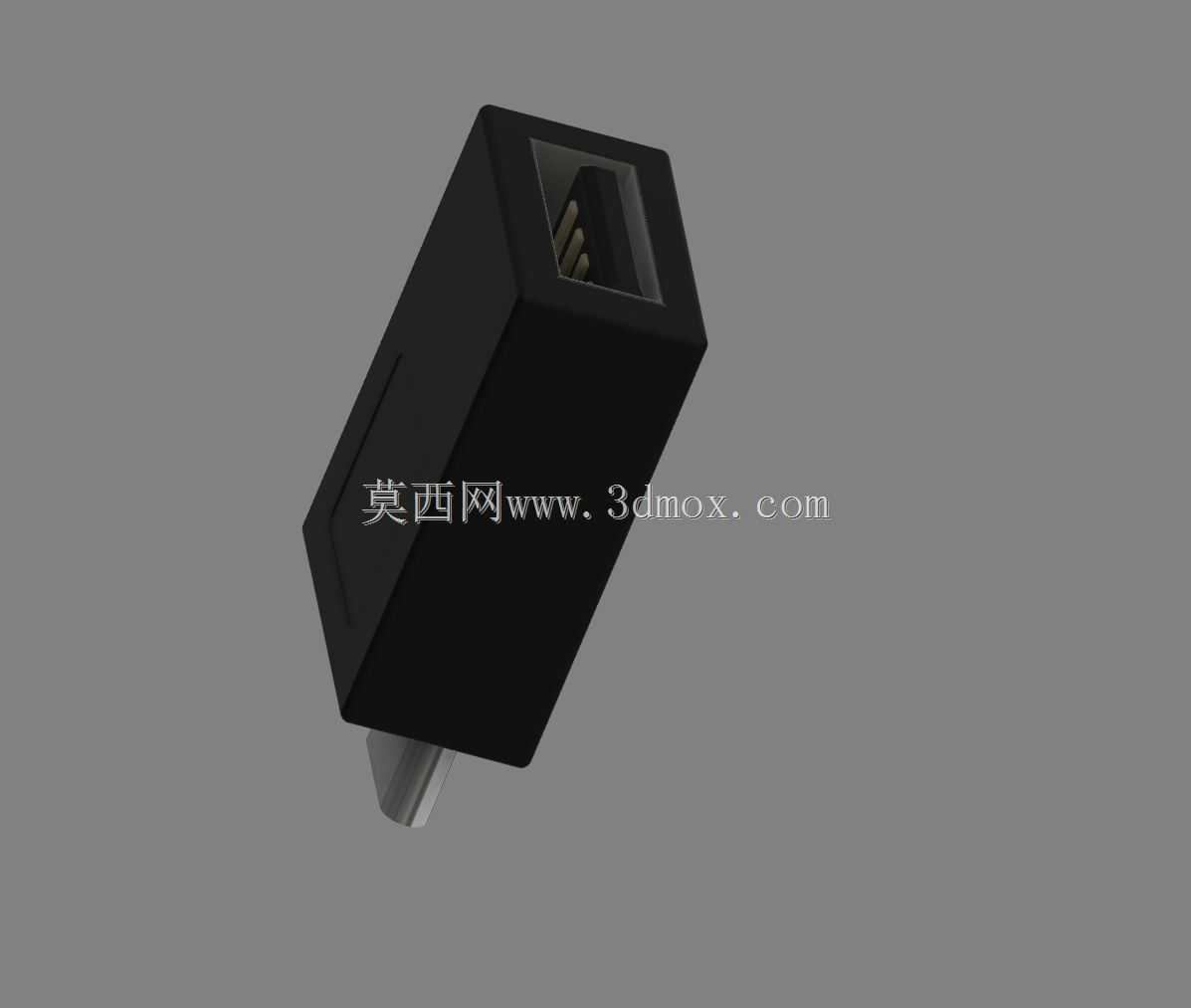

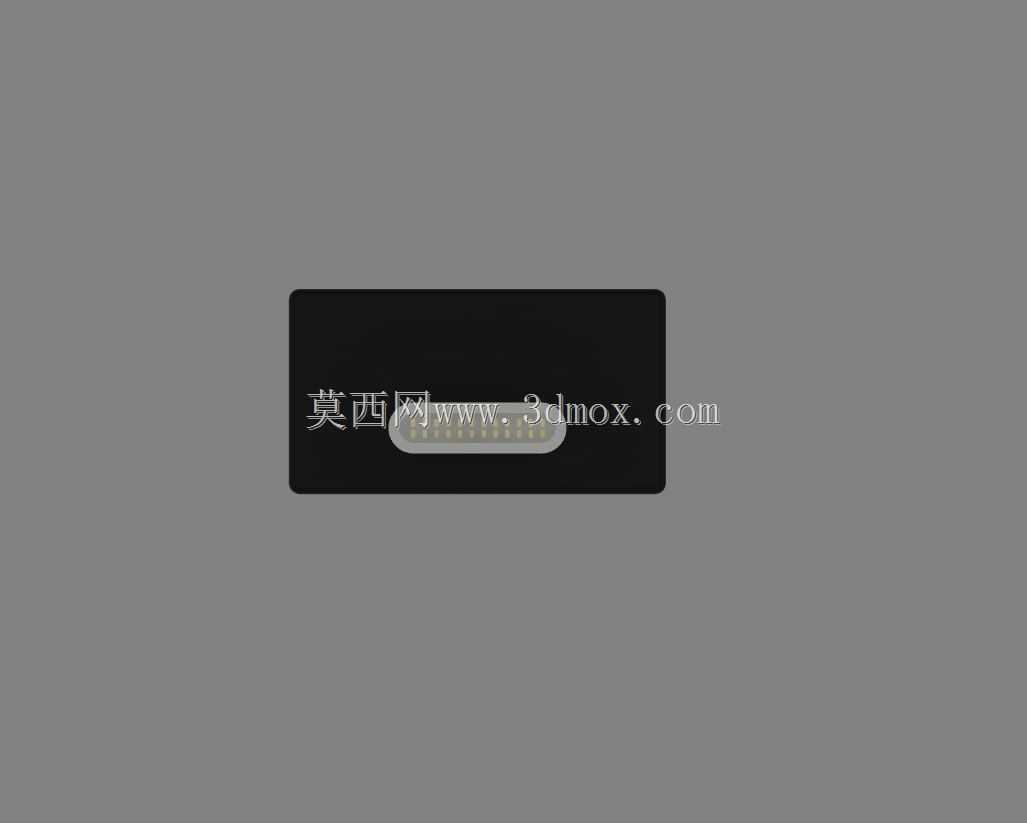

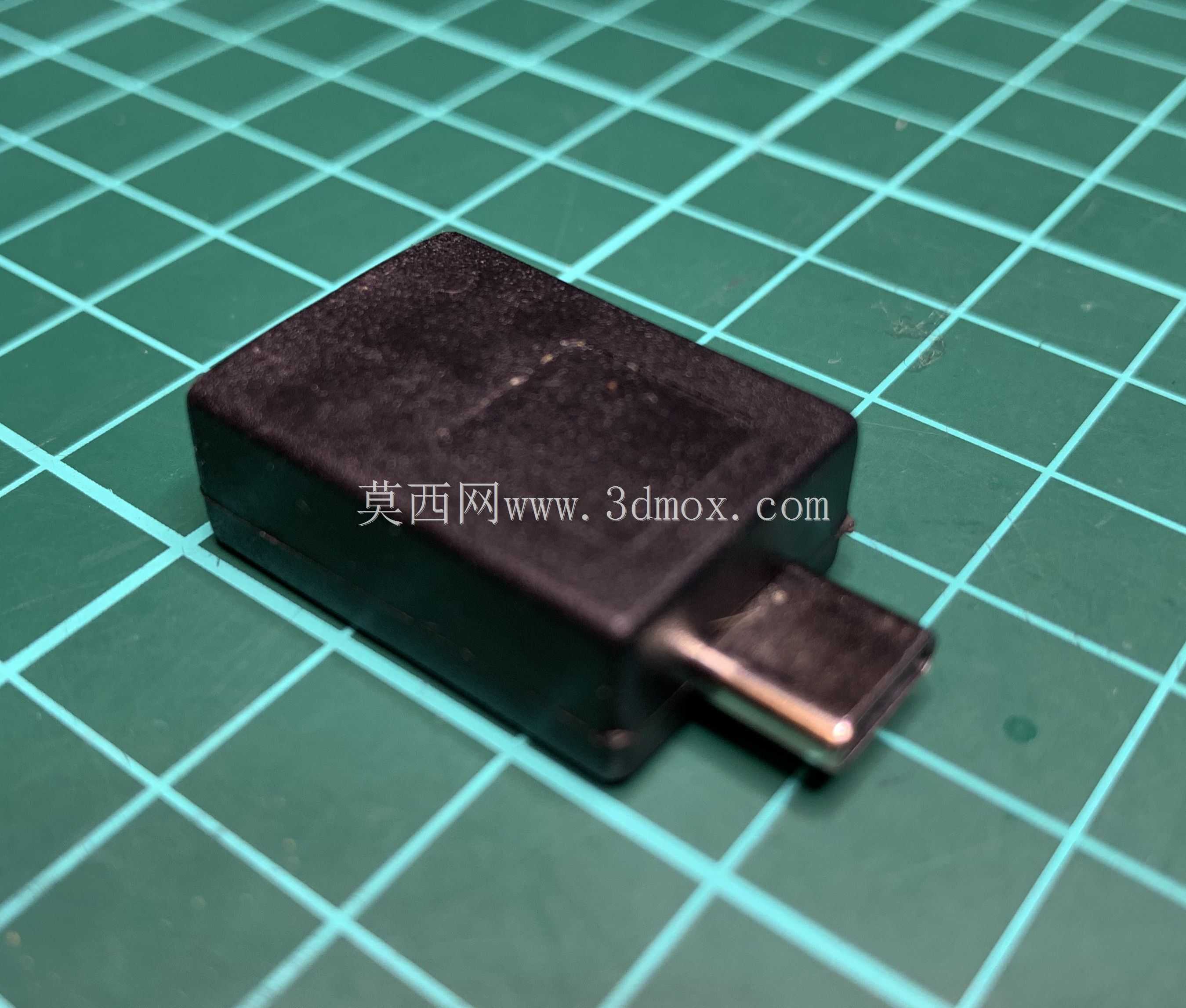

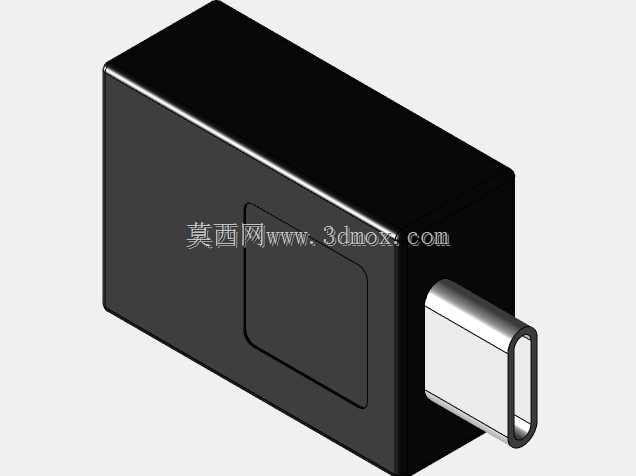

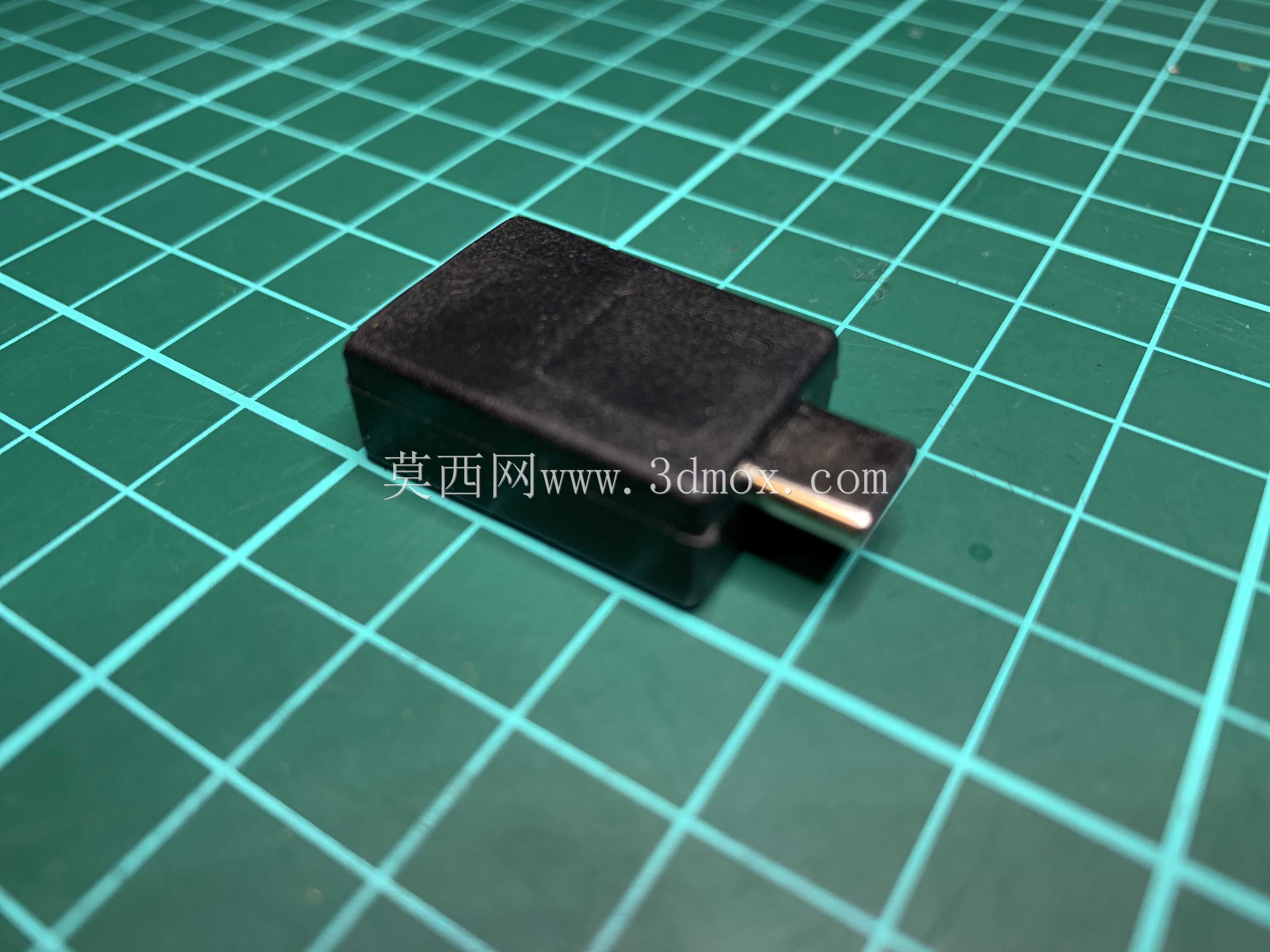

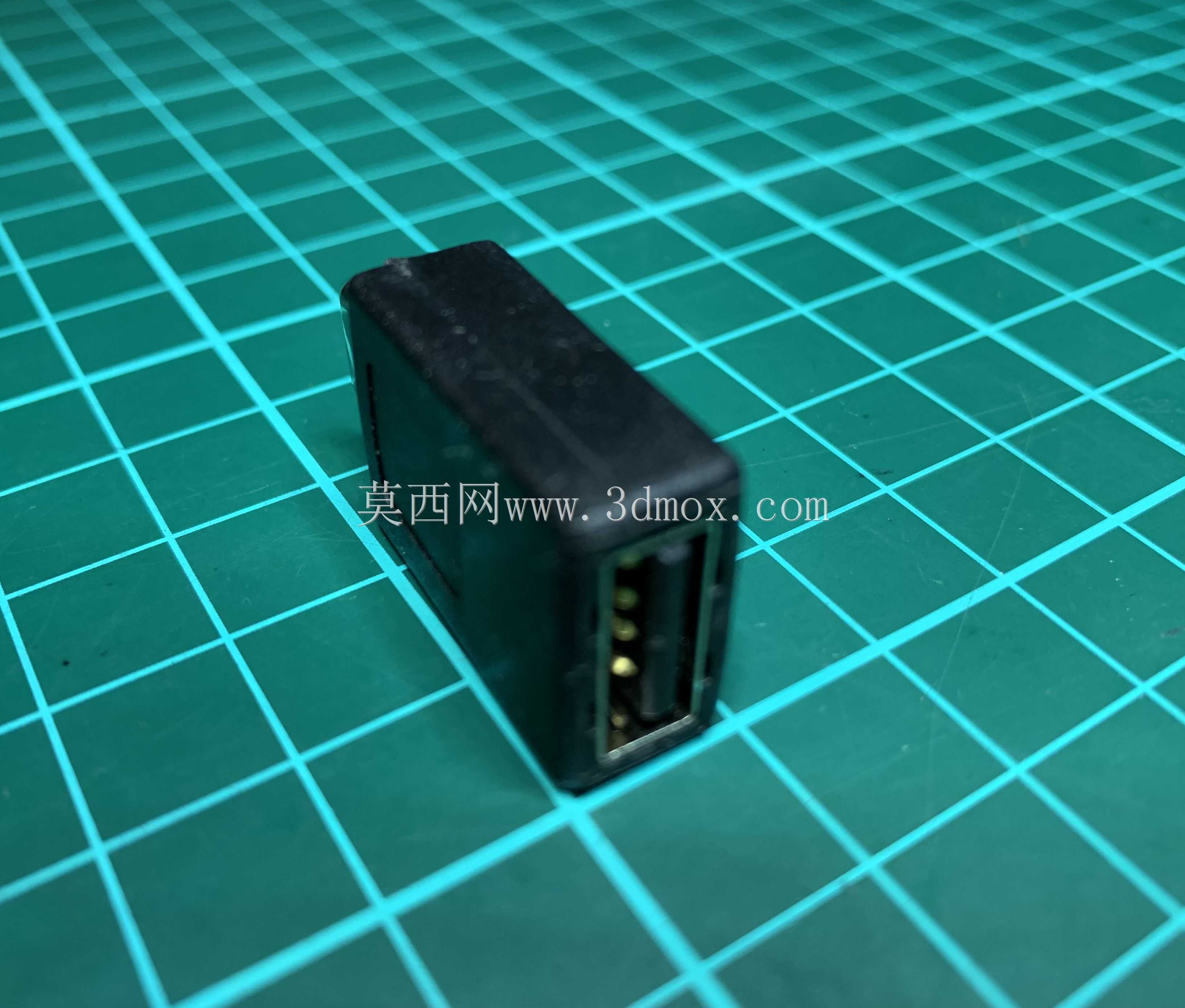

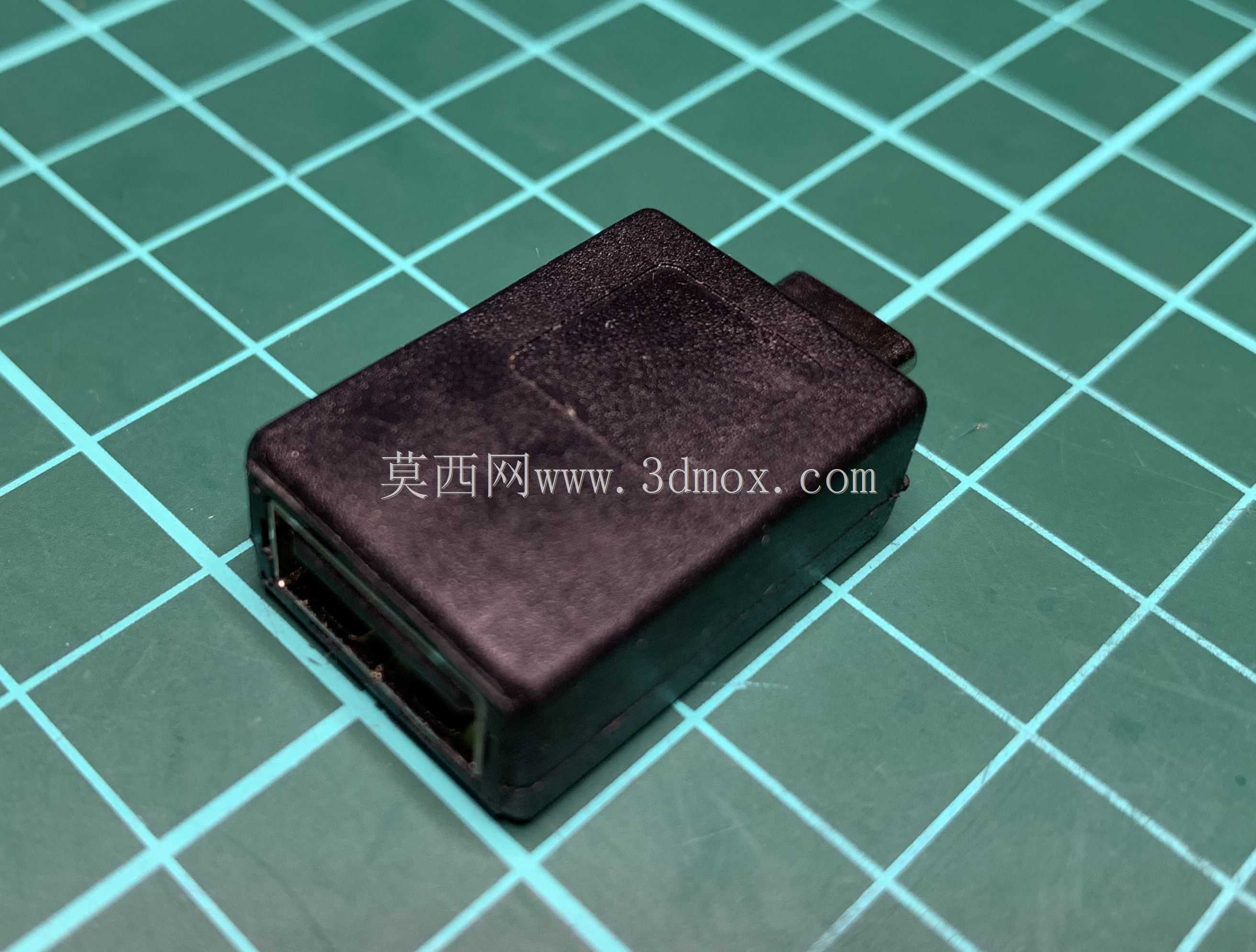

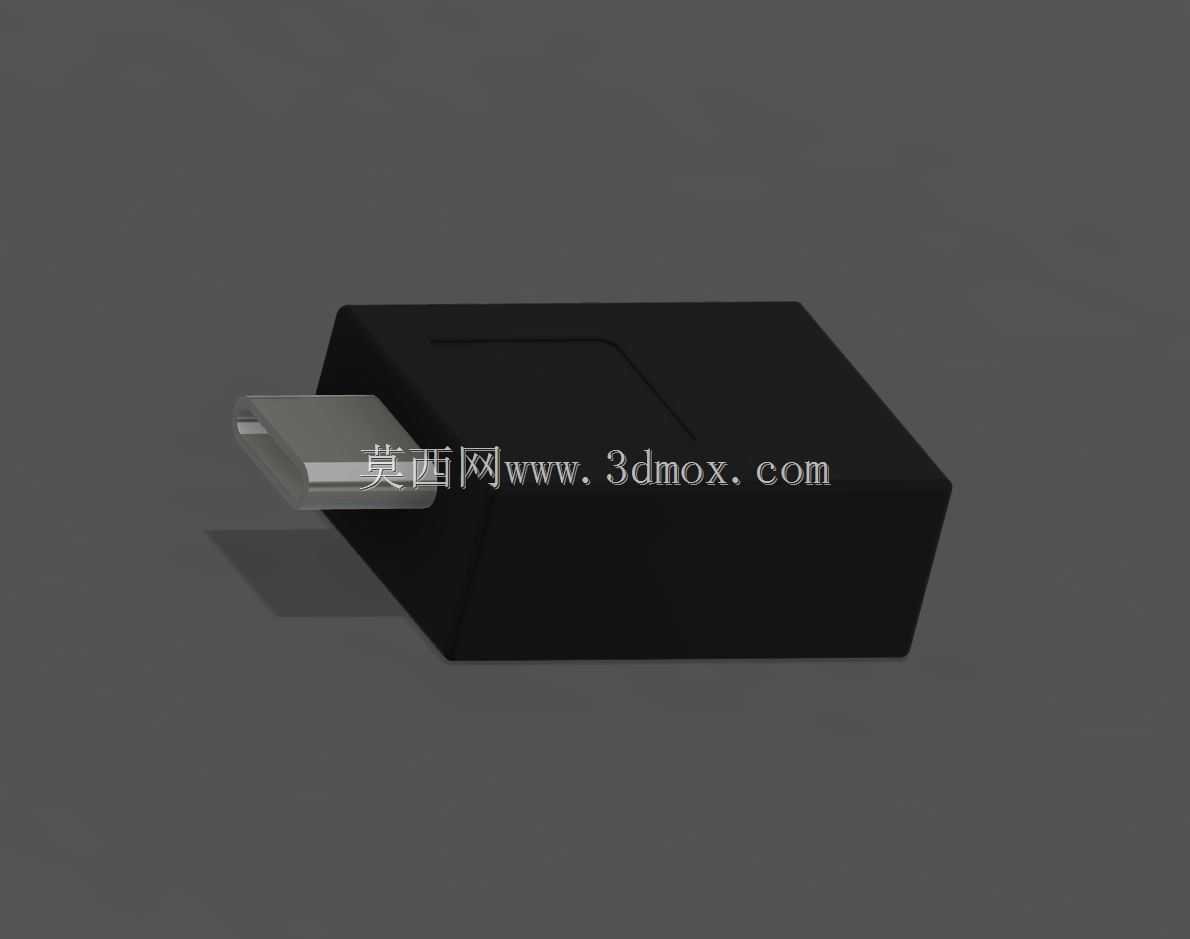

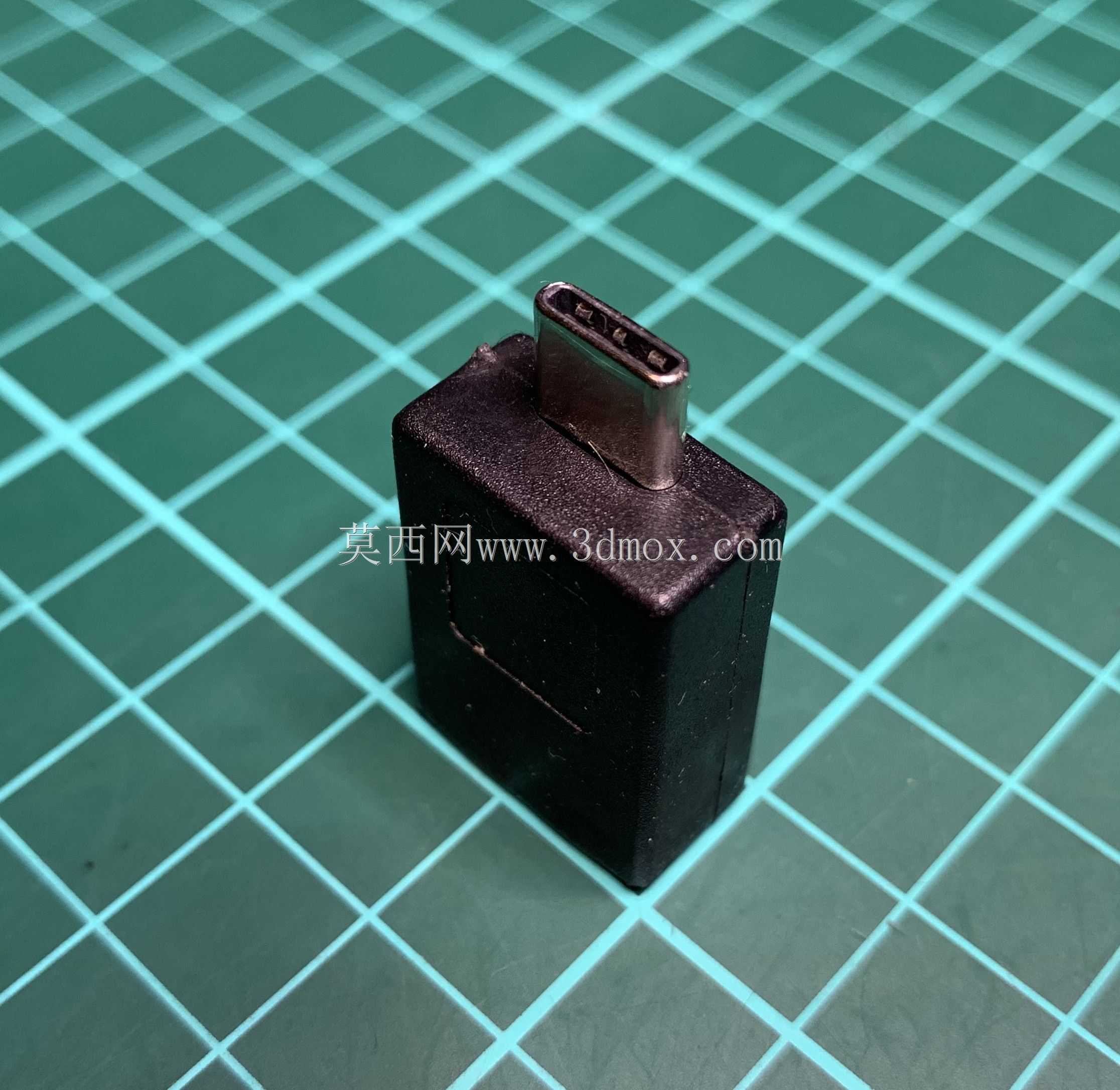

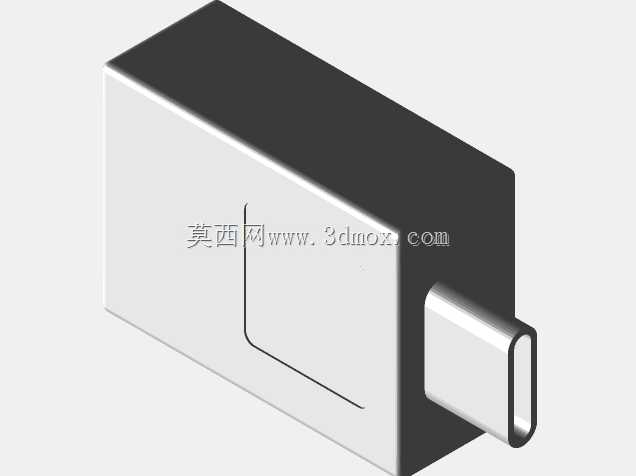

日常数码设备使用场景中，不同代际USB接口的适配需求十分普遍，这款转接头正是为解决旧款USB-A接口外设与搭载Type-C接口的新款主机、移动设备之间的连接兼容问题设计，无需额外线材即可实现直插转换，大幅降低多设备混用场景下的配件携带负担。从功能实现逻辑来看，产品一端为标准USB-A母座，可兼容常规USB-A公头外设的插入，另一端为Type-C公头，可直接插入对应母座设备完成信号与供电通路的搭建，内部通过PCB板完成引脚定义的对应匹配，保证数据传输与供电功能的正常导通。设计过程中优先控制整体外形尺寸，整体采用方正的长方体外壳造型，Type-C公头突出外壳端面的长度控制在常规插拔安全距离内，既保证插入设备后不会因为突出过长导致受力弯折，也避免长度不足导致插接不到位的接触不良问题；外壳边缘做了小尺寸圆角过渡，既不会因为锐边造成握持插拔时的硌手感，也不会过多占用相邻接口的安装空间，在多接口紧密排布的轻薄本、拓展坞上使用时，不会干涉旁边接口的正常插接。内部结构设计时，重点考量了公头与母座的位置排布，将两个接口的固定座分别贴合外壳两端的内壁设置，中间预留足够的PCB走线空间，同时在接口与外壳的配合位置做了限位筋设计，避免多次插拔后接口出现松动移位的问题；外壳采用上下扣合的装配结构，扣合位置设置在外壳侧面的非外观面，既保证装配后的外观整体性，也方便后期维修拆解。实际建模过程中，对Type-C公头的外部轮廓做了适配性的近似处理，重点保证外部安装尺寸的准确性，方便设计人员将该转接头模型直接导入到整机、数码配件的装配文件中，做安装空间的干涉校验；母座部分严格按照通用USB-A母座的标准接口尺寸建模，保证虚拟装配时公头插入的配合间隙符合实际插拔的公差要求。针对3D打印验证的场景，模型的壁厚设置满足常规FDM打印的强度要求，外壳壁厚控制在1.5mm左右，既不会因为壁厚过薄导致打印后结构强度不足容易开裂，也不会因为壁厚过厚造成打印耗材的浪费，同时所有装配位置的公差预留符合常规打印件的精度范围，打印完成后无需过多打磨即可完成装配。在结构细节处理上，特意规避了常见的转接头设计缺陷，比如公头根部与外壳衔接的位置做了加厚处理，避免插拔时受力集中导致公头断裂；母座内部的弹片避让空间严格按照标准尺寸设置，避免公头插入时出现卡滞或者接触不良的问题；外壳表面做了细微的防滑纹理预留，插拔时可以增加手指与外壳的摩擦力，无需过大握持力即可完成插拔操作。
