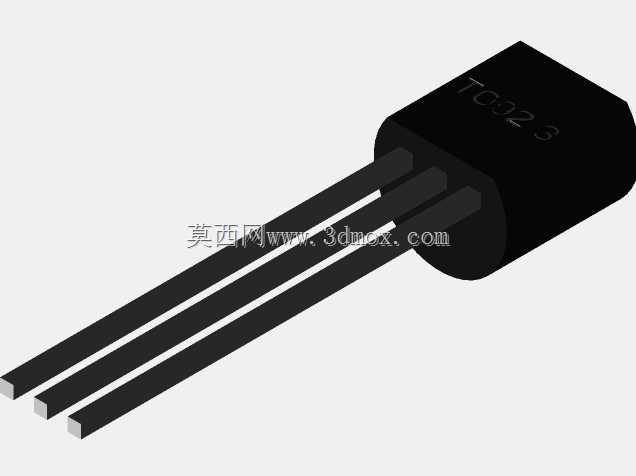

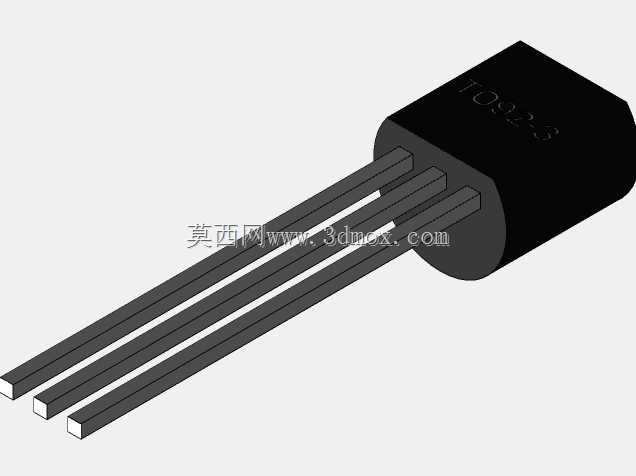

TO92封装直插三极管三维结构模型

在消费类电子、工控板卡、电源模块的PCB布局设计工作中，直插式TO92封装半导体元件是极为常见的板载器件，小功率三极管、三端稳压器、霍尔传感器等大量分立器件均采用该封装形式，这类元件的三维建模精度直接影响PCB装配干涉检查、结构空间预留的准确性，是电子结构设计中不可忽略的基础元件模型。本次建模的TO92封装元件，严格遵循行业通用的尺寸规范，本体宽度4mm、高度5mm，三根引脚的节距为1.27mm，引脚长度预留了常规波峰焊工艺所需的插装余量，引脚末端做了符合实际生产的切角处理，还原了量产元件引脚的真实形态，避免建模时过度简化导致的装配仿真误差。从设计思路上看，建模过程优先保证安装边界的准确性，本体的圆弧过渡、引脚与本体的衔接位置都完全匹配实物的注塑成型特征，没有做多余的艺术化修饰，所有尺寸公差都控制在板级装配允许的误差范围内，既不会因为模型过于粗糙导致结构检查时漏判干涉，也不会因为过度追求细节导致模型占用过多装配资源，拖慢整板设计的运行效率。在实际工程应用中，这类模型主要用于PCB三维装配校验、治具设计、产品外壳的空间避让校核，比如设计手持小电器的内部结构时，需要准确预留TO92元件的插装高度，避免元件顶部与外壳内壁发生剐蹭；在设计波峰焊载具时，引脚的位置精度直接决定载具开孔的定位尺寸，模型的引脚节距、引脚截面尺寸如果存在偏差，会导致载具无法正常使用，甚至出现元件插装歪斜的焊接缺陷。建模时还考虑了不同应用场景的使用需求，本体的黑色塑封部分还原了环氧塑封料的哑光质感，引脚部分保留了镀锡引脚的金属特征，在做产品渲染、装配说明书制作时也能直接使用，不需要额外调整材质参数。对于刚接触电子结构设计的工程师来说，这类标准封装的模型也可以作为封装库建模的参考范本，理解直插类半导体元件的建模逻辑，掌握安装基准面、引脚定位、本体边界的建模优先级，避免在建模时本末倒置，把精力放在无关紧要的表面刻字等细节上，忽略了影响装配的核心尺寸。
