概念型垂直起降飞行器结构设计

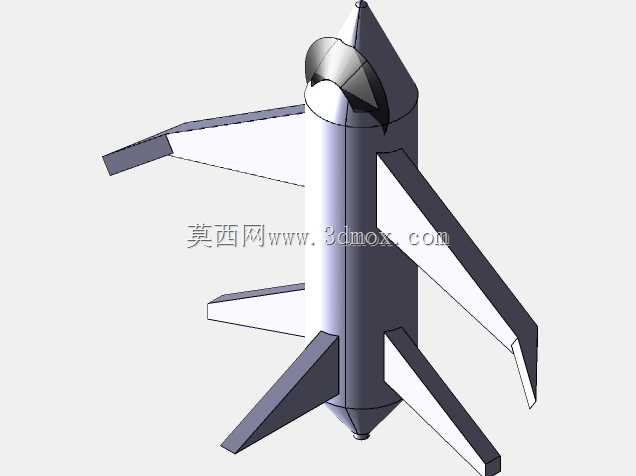

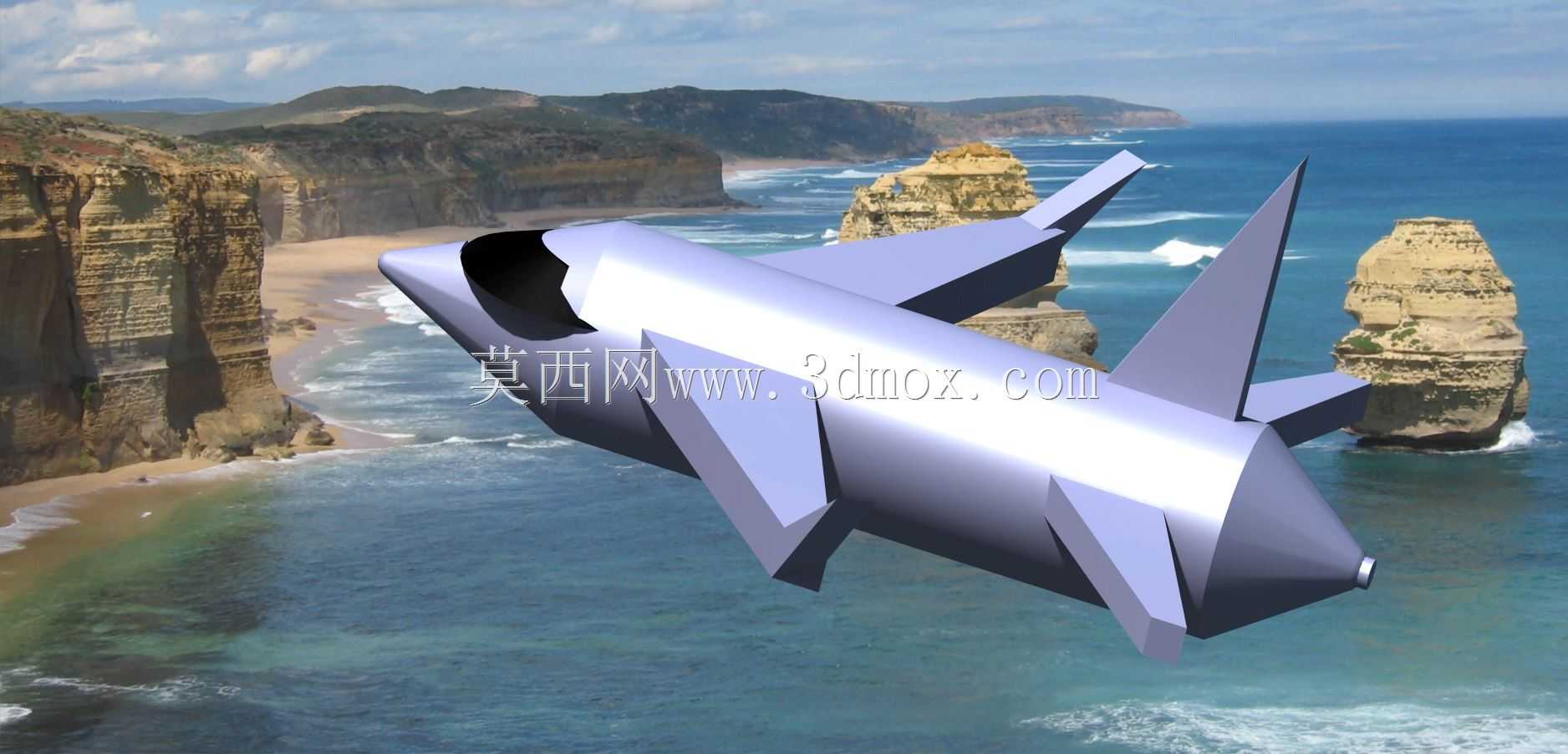

该飞行器采用圆柱段主承力机身布局，机身头部设置一体化成型的透明座舱罩，可容纳单名操作人员，座舱曲面与机身蒙皮采用顺滑过渡设计，降低高速飞行时的压差阻力。机身尾部采用收敛式锥段设计，末端预留动力系统安装接口，可适配小型涡喷或电动涵道动力单元，锥段外壁设置四片尾翼安装座，呈十字交叉分布，每片尾翼采用对称翼型，后缘预留舵面安装间隙，可实现航向与俯仰姿态的调整控制。主翼采用上单翼布局，左右两侧各设置两组翼面，上层主翼后掠角设计兼顾低速升力与高速减阻需求，翼尖做切尖处理避免翼尖涡流诱导阻力过大，下层辅助翼面与主翼呈垂直间隔布置，可在低速悬停阶段提供额外的姿态稳定力矩，所有翼面与机身连接位置均设置加强筋结构，传递翼面承受的气动载荷至机身主承力框。该结构可应用于小型航空验证试验、低空短途通勤、航空科普教学等场景，在设计阶段充分考虑了安装边界约束，机身圆柱段直径可根据动力系统尺寸调整，翼展长度控制在适配小型运输与存放的范围内，整机拆解后可通过常规货运车辆转运，无需特殊超限运输审批。翼面与机身的连接采用快拆式接口设计，外场维护时可快速更换受损翼面，无需对机身主结构进行拆解。座舱内部预留了航电设备安装支架位置，可集成飞控系统、导航模块、通信设备，机身中部设置设备舱，可搭载任务载荷或燃油箱，载荷安装位置靠近整机重心，避免载荷变化对飞行姿态控制造成过大干扰。尾翼舵面采用独立舵机驱动，每个舵面的偏转角度范围经过运动仿真校核，不存在运动干涉问题，舵面与机身蒙皮之间的间隙控制在合理范围，避免高速飞行时产生气流分离引发颤振。机身蒙皮采用等厚度设计思路，在保证结构强度的前提下控制整机重量，主承力框沿机身轴向等间距布置，框与蒙皮之间采用胶接加铆接的复合连接方式，提升结构疲劳寿命。在气动外形设计阶段，针对低速悬停、高速平飞两种典型工况做了针对性优化，悬停阶段多组翼面可配合动力系统的矢量推力实现姿态稳定，平飞阶段后掠翼布局可降低飞行阻力，提升巡航效率。
