Kilobot机器人装配定位工装夹具

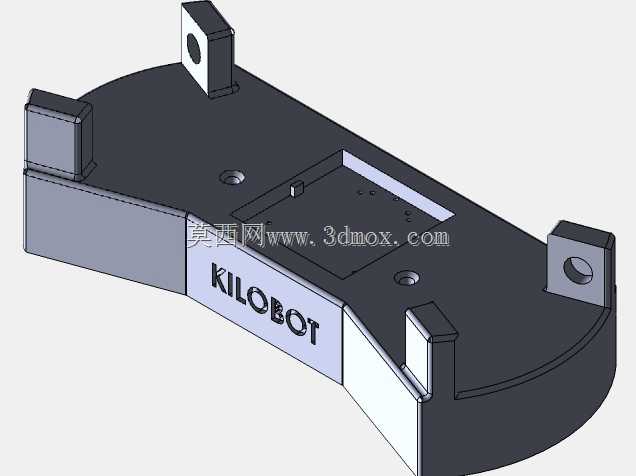

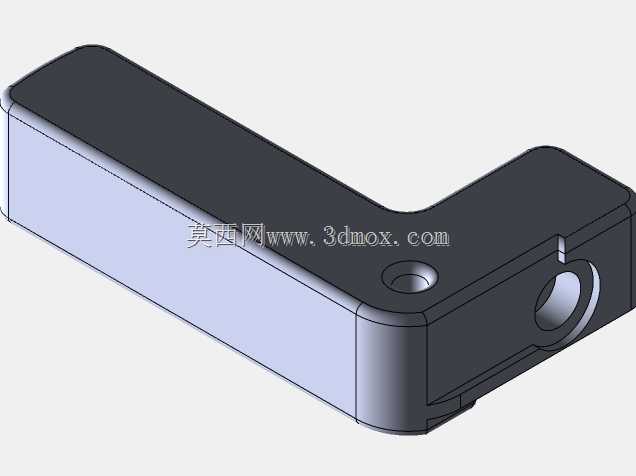

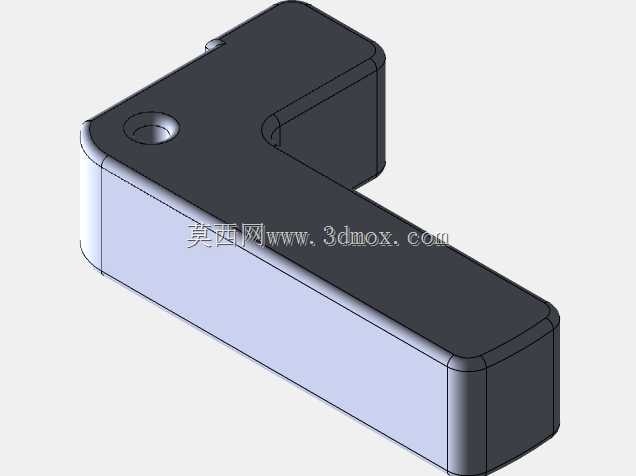

这款夹具主要面向小型集群机器人的批量装配工序，针对Kilobot这类微型移动机器人的组装作业设计，在机器人核心组件拼接、电路板贴合、外壳扣合等工序中提供稳定的定位基准，避免人工装配时零件偏移、对位不准的问题，能有效提升小尺寸精密组件的装配一致性。从结构设计来看，夹具主体采用一体化成型的基座结构，整体轮廓适配Kilobot机器人的底部外形，一端做圆弧收边处理，和机器人本体的弧形侧边完全贴合，基座上预留的沉孔位置刚好对应机器人壳体的预装固定点位，装配时无需反复调整工件位置，直接将待组装的机器人底座放入型腔即可完成初定位。基座四周分布的四个立式定位挡块，分别对应机器人壳体四个方向的装配限位，其中两个带孔位的挡块可配合锁紧销实现工件的侧向压紧，防止装配过程中工件翘起移位，另外两个挡块做了倒角导向设计，方便操作人员快速取放工件，减少上下料的辅助时间。基座中部下沉的方形型腔，是专门预留的电路板安装避让空间，装配时电路板放置在该型腔内不会被基座顶起，能保证电路板和壳体的安装间隙符合设计要求，型腔边缘的小凸台刚好卡住电路板的定位缺口，避免焊接或拧接固定件时电路板发生窜动。考虑到装配线的实际安装需求，夹具底部做了平整化处理，可直接固定在装配工作台的台面上，也可配合快换板实现多工位快速切换，整体安装边界不超过小型工作台的单工位占用面积，不会和相邻工位的工装、工具产生干涉。夹具的侧向立面预留了标识刻印区域，可标注工位编号、适配机型信息，方便产线人员快速识别对应工装，避免不同机型的夹具混用。在实际使用场景中，这类夹具既可以用于手工装配工位的工件固定，也能适配小型自动化装配设备的上料定位，配合机械手完成零件的自动取放与组装，在小批量多批次的微型机器人生产场景中，不需要复杂的调整就能快速切换适配同系列不同微调版本的工件，大幅降低工装换型的时间成本。结构上没有多余的复杂传动部件，日常维护只需要定期清理型腔内的杂物、检查定位挡块的紧固状态即可，能长时间保持稳定的定位精度，不会因为频繁使用出现定位偏移的问题。
