谷歌Cardboard虚拟现实头戴纸板结构

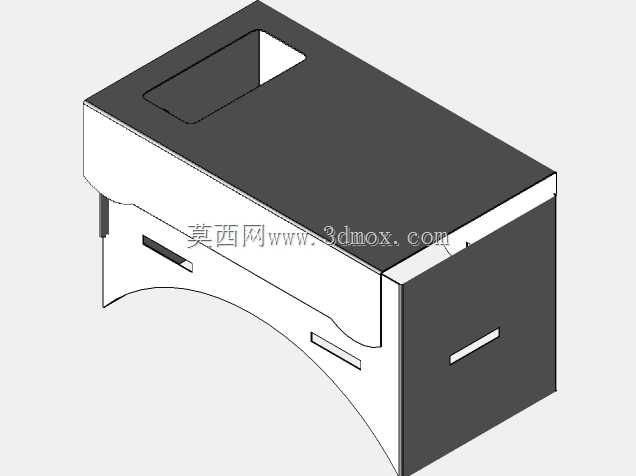

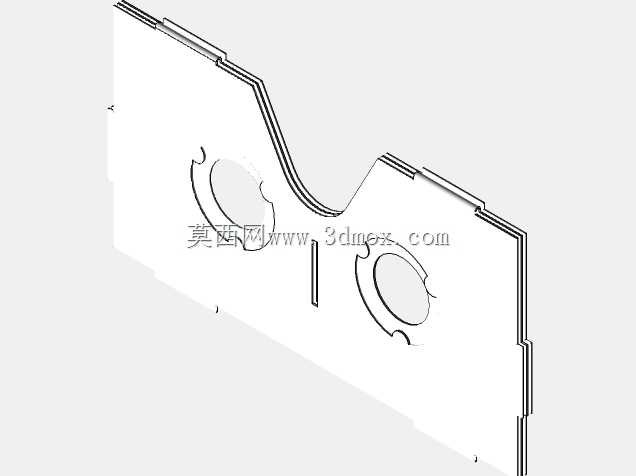

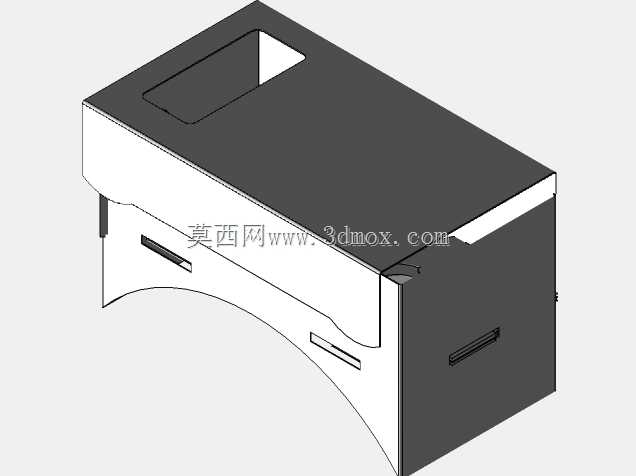

这款纸板结构的虚拟现实头戴装置，主打低成本轻量化的VR体验实现路径，整体采用瓦楞纸板裁切折叠成型，无需额外硬质结构件即可完成组装，面向消费级入门VR体验场景设计，可适配多数常规尺寸智能手机作为显示输出端。从结构设计逻辑来看，整体采用半包裹式的盒体构型，顶部预留的矩形开口为手机放置仓，使用时将智能手机屏幕朝向内侧置入该仓，依靠纸板自身的折边卡扣结构完成手机固定，无需额外粘接或紧固件，用户可自行完成快速拼装。正面弧形内凹结构完全贴合人体面部轮廓，接触区域无尖锐棱角，避免长时间佩戴产生的局部压痕，两侧预留的开槽分别用于穿入固定绑带以及设置触控交互点位，用户可通过开槽位置直接触碰手机屏幕完成基础交互操作，无需额外外置交互配件。结构设计上充分考虑纸板材料的力学特性，所有折边均预留对应压痕位置，拼装过程中无需额外工具，仅依靠纸板间的插接卡扣即可完成整体结构锁止，成型后整体结构具备足够的支撑强度，可承受日常佩戴过程中的常规挤压力，不会出现轻易散架的问题。安装边界方面，整体成型后的尺寸适配多数成年人的头围范围，手机放置仓可兼容屏幕尺寸在4.7到6英寸区间的直板智能手机，仓体周边设置的限位挡边可避免手机在使用过程中出现滑移，保证光学透镜的对位精度。装置前部的透镜安装位采用嵌入式卡槽设计，可固定两枚双凸透镜，透镜光心间距适配多数成年人的瞳距范围，保证成像时的画面重合度，降低使用过程中的眩晕感。两侧的开槽结构除了用于穿设绑带外，还预留了NFC触发点位的安装空间，可搭配对应NFC标签实现手机VR模式的快速触发。整体结构没有多余的冗余设计，所有板材裁切后的余料最少，充分提升纸板材料的利用率，符合低成本快消类电子配套装置的设计定位，可用于展会体验、科普教学、活动赠品等多个场景，用户使用后可直接回收处理，不会产生电子废弃物残留。
