半导体样品收纳纸板翻盖长盒结构

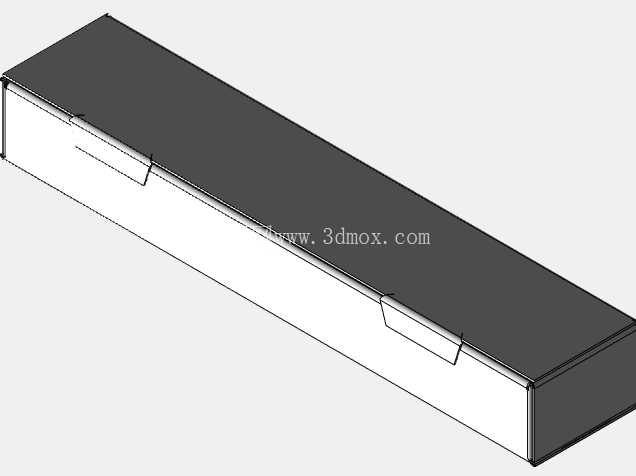

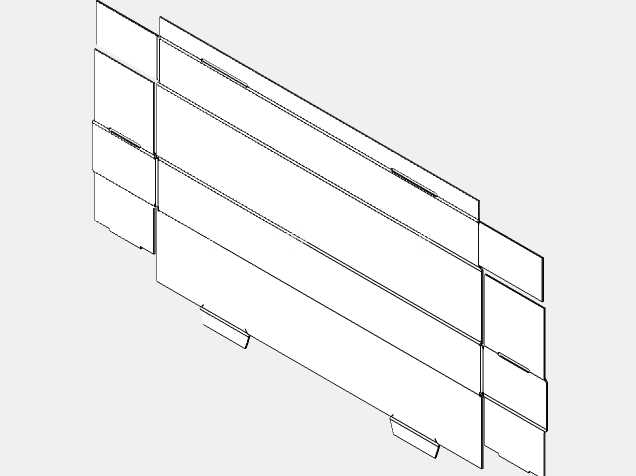

在半导体封测、来料检验及实验室样品流转环节，这类长条形翻盖纸板盒是晶圆切片、封装后小尺寸器件周转的常用载具，区别于常规注塑收纳盒，纸板材质的防静电处理版本不会对敏感器件造成静电击穿损伤，同时自重极轻，堆叠存放时不会对下层盒体造成挤压变形，适配产线旁的暂存架、物料周转车的标准格位尺寸。从结构设计来看，盒体采用一体弯折成型思路，没有额外的粘接或金属卡扣配件，盒盖与盒身通过纸板自身的弯折韧性实现连接，两侧的扣舌直接卡入盒身侧壁的预留切缝中，扣合后没有突出的结构件，整盒外轮廓为规整长方体，可直接适配自动化物料分拣线的皮带输送宽度，不会出现卡料、勾挂输送带挡板的问题。盒体内部为通长的平整腔体，没有额外的分隔筋，可根据存放样品的尺寸灵活搭配防静电泡棉衬垫，既可以单排放置长引脚的功率半导体器件，也可以通过分隔泡棉实现多列小尺寸芯片的分区存放，腔体深度经过匹配，扣合后盒盖内表面与存放的样品顶部预留1mm左右的间隙，避免周转过程中盒盖摩擦器件引脚造成变形。设计时优先考虑了纸板的弯折回弹特性，扣舌的切入角度做了15度的斜切处理，反复开合五十次以上不会出现纸板折痕处断裂的问题，盒身的四个边角做了小半径的圆弧过渡，避免直角位置在堆叠受压时出现应力集中导致的纸板开裂。从安装边界来看，整盒的长宽高比例适配常规半导体物料盒的标准模数，单盒可直接放入标准防静电周转箱的格位中，六个同规格盒体并排刚好填满600mm标准周转箱的内部宽度，堆叠时上层盒体的底部可嵌入下层盒盖的边缘限位槽中，整摞堆叠高度达到1.2米时不会出现滑垛问题。在实际产线应用中，这类纸盒除了用于车间内部的样品流转，也可作为出货时的内包装载体，外部套入防静电铝箔袋后可直接满足长途运输的防护要求，相比吸塑盒成本更低，且废弃后可直接回收处理，符合电子制造车间的废弃物管理要求。结构建模过程中需要重点关注纸板的厚度公差对扣合松紧度的影响，常规0.8mm厚度的防静电纸板，切缝的宽度需要设置为1mm，过宽会导致扣合后盒盖松动，过窄则会造成扣合时纸板弯折应力过大，容易出现扣舌根部撕裂的问题。盒盖的闭合限位依靠扣舌完全卡入切缝后的端面贴合，没有额外的锁止结构，单手即可完成开合操作，适配产线操作人员戴防静电手套时的操作手感，不需要额外施加过大的按压力。盒体的外表面为平整纸面，可直接粘贴样品信息标签，不会出现标签粘贴不牢、起翘的问题，标签粘贴区域避开了盒盖的弯折位置，避免反复开合导致标签断裂脱落。针对半导体车间的无尘环境要求，这类纸板盒采用的是低掉屑的特种纸板，在Class1000级无尘环境中不会产生多余的纸尘污染，适配晶圆制造后段的检验工序使用场景，不会因为载具本身的洁净度问题影响样品检验结果。
