长距离物料捆扎延长支撑臂结构

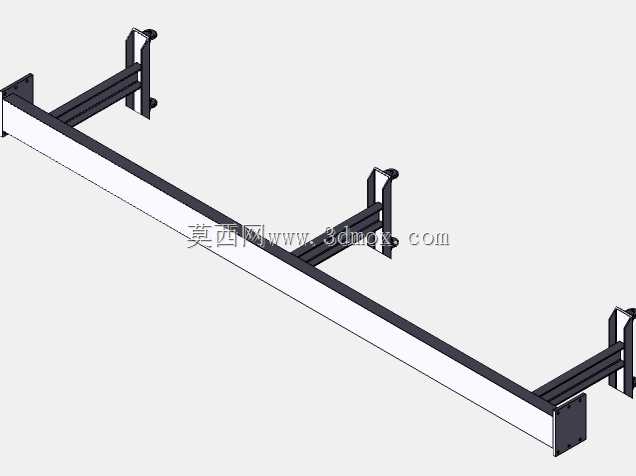

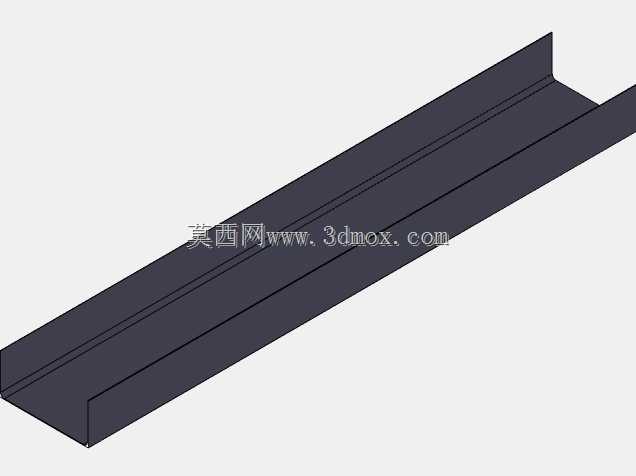

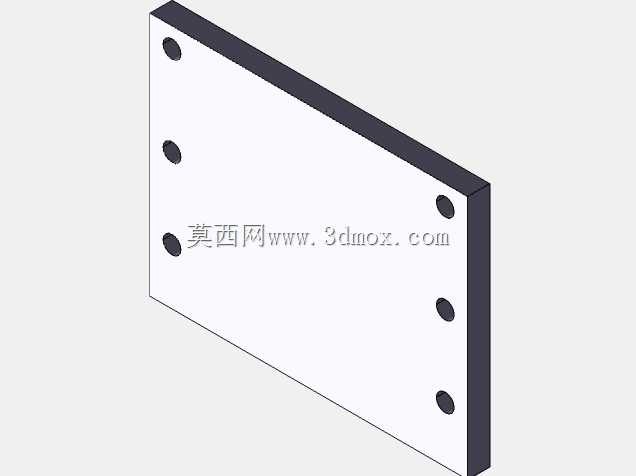

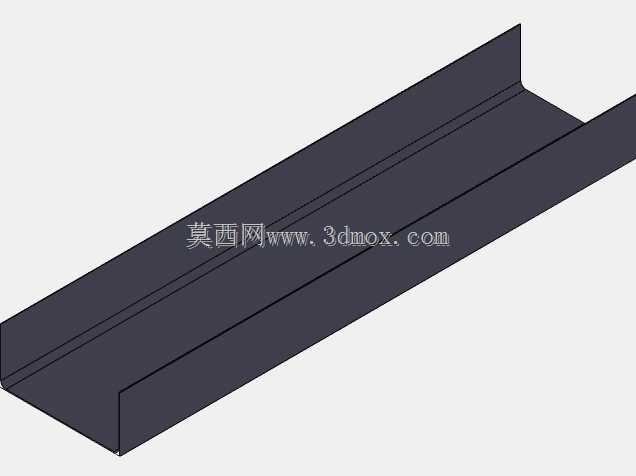

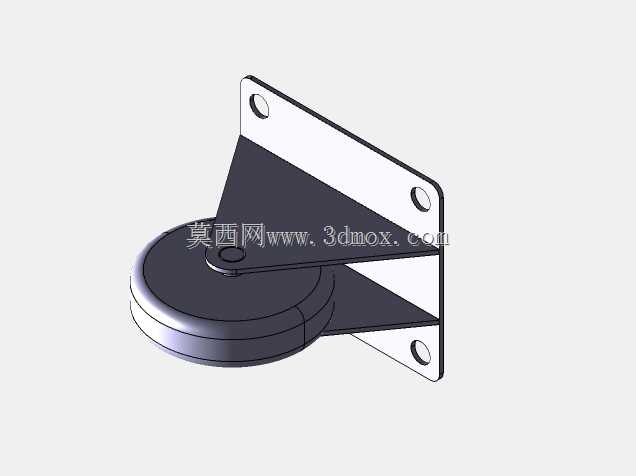

在包装生产线的长尺寸物料捆扎工位，常规捆扎设备的作业覆盖范围往往难以适配4英尺级长条状工件的捆扎需求，这类工件常见于型材加工、管材生产、长条包装件转运等场景，单根工件长度较大，若采用多工位分段捆扎，不仅会增加工位排布的空间占用，还容易因捆扎点位错位导致捆扎松紧度不均，转运过程中出现散包问题。这款延长捆扎臂结构，正是针对这类长尺寸物料的整段捆扎需求设计，直接拓展捆扎执行端的作业覆盖跨度，无需额外增设移位机构即可完成单根长物料的多点位同步捆扎作业。从结构设计来看，该部件采用三段式悬臂承载结构，主臂采用矩形截面型材作为承载主体，截面选型经过抗弯挠度校核，在满负载捆扎作业时，臂端的下挠量控制在允许公差范围内，避免因臂体变形导致捆扎带偏移预设捆扎位置。臂体两端设置的壁挂式安装支座，采用带加强筋的折弯焊接结构，安装面预留多组螺栓固定孔位，可直接适配现有标准捆扎主机的机架安装接口，无需对原有设备主体做大规模改造，安装时只需校准臂体水平度，锁紧固定螺栓即可完成装配，大幅降低产线改造的施工周期。臂体上配套的滑动导向支座，可沿主臂的导向轨道做线性位移，支座上预留捆扎机头的安装接口，可根据不同物料的捆扎点位需求，灵活调整捆扎机头的停留位置，适配不同长度规格工件的捆扎间距要求。导向轨道采用内嵌式设计，可避免生产现场的粉尘、捆扎带碎屑进入滑动副造成卡滞，日常维护只需定期加注润滑脂即可保证滑动顺畅。在安装边界方面，该延长臂的安装基面需要满足一定的平面度要求，支座固定位置需避开主机的走线与传动部件，臂体下方预留足够的物料通过空间，可适配最大直径在常规捆扎范围内的长条状物料，作业时物料沿臂体轴向送入捆扎工位，滑动支座带动捆扎机头移动至预设点位后即可完成捆扎动作，整个过程无需人工挪动工件，有效降低一线操作人员的劳动强度。从实际应用反馈来看，这类延长捆扎结构在长条型材、PVC管材、长条木方等产品的包装产线中适配性极强，相比传统的多机并排捆扎方案，设备投入成本更低，占用的产线横向空间更小，捆扎点位的调整也更加灵活，可快速适配不同批次的物料规格切换需求。结构设计上充分考虑了现场工况的耐用性要求，所有外露金属件均做了防锈处理，焊接位置做了去应力处理，避免长期负载下出现焊缝开裂、臂体变形等问题，滑动部件的密封设计可适配多数有少量粉尘的生产车间环境，无需额外增设防护外罩即可稳定运行。
