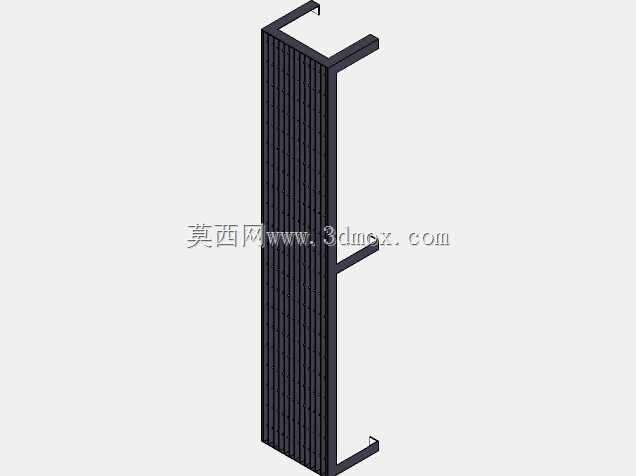

这套立式侧装格栅框架结构,主要应用于平面研磨工序的工件承载与定位场景,在精密零部件研磨加工产线中,这类框架承担着待研磨格栅类工件的装夹固定、工位导向以及加工过程中的形变抑制作用,适配长条型格栅类零件的批量研磨作业需求。从结构设计逻辑来看,整体采用单侧竖梁承载的开放式布局,竖梁主体为等截面矩形型材拼接结构,沿竖梁长度方向均匀排布格栅安装位,每个安装位预留了对应格栅条的卡槽间隙,能够保证装夹后格栅条的平面度公差控制在研磨工序允许的范围内,避免加工过程中因装夹应力导致的工件翘曲问题。框架上下两端设置的L型折边安装脚,是整个结构的安装定位基准,折边上预留的安装孔位匹配研磨设备工作台的T型槽间距,安装时可通过螺栓快速将框架固定在设备移动工作台上,安装边界控制上,整体框架的纵深尺寸适配常规研磨设备的工作台行程范围,横向伸出的支撑臂长度刚好覆盖研磨盘的有效加工幅面,不会出现加工盲区或者结构超出设备行程导致的碰撞问题。横向支撑臂采用与竖梁同规格的型材制作,与竖梁连接位置采用角码加固加焊接的复合连接方式,既保证连接强度,又能控制整体框架的重量,减少设备工作台的负载压力。在实际使用场景中,这类框架可以一次性装夹多根长条格栅工件,研磨过程中工作台带动框架沿研磨盘做往复直线运动,开放式的单侧结构设计方便操作人员上下料,不需要从框架两侧避让结构,能够有效缩短单批次工件的上下料辅助时间,提升研磨工序的整体作业效率。格栅安装位的卡槽深度经过反复校核,既能够保证工件装夹后不会在研磨压力下出现位移,又不会因为卡槽过深导致研磨完成后工件难以拆卸,卡槽的宽度公差按照工件的厚度公差带做匹配设计,间隙控制在0.05mm以内,避免装夹间隙过大导致研磨过程中工件出现振纹,影响最终的表面粗糙度达标率。框架整体的形位公差设计上,安装脚的基准面与竖梁的安装面垂直度公差控制在0.02mm/m范围内,保证装夹后所有工件的待研磨面处于同一水平面上,避免出现同一批次工件研磨量不均的问题。上下两端的安装脚还设置了微调顶丝结构,安装时可以通过顶丝微调框架的整体水平度,抵消工作台本身的平面度误差带来的加工影响,不需要额外增加调整垫片,简化现场安装调试的流程。考虑到研磨工况下会有研磨液冲刷以及磨屑附着,框架的所有型材拼接位置都做了圆角过渡处理,没有容易积存磨屑的死角,日常清理维护时只需要用高压气枪吹扫即可将残留磨屑清理干净,不会因为磨屑积存导致卡槽尺寸变化影响装夹精度。整体结构没有采用复杂的曲面或者异形构件,所有零件都可以通过常规的型材切割、铣削、焊接工艺完成加工,加工成本可控,后期如果出现局部磨损,只需要更换对应的型材构件即可,不需要整体报废,能够有效降低生产现场的工装维护成本。
