工业输送线用V形槽导向滚轮结构设计

项目分类:3D模型 发布时间:2021-08-29 ID:253221
  • 工业输送线用V形槽导向滚轮结构设计
  • 工业输送线用V形槽导向滚轮结构设计
  • 工业输送线用V形槽导向滚轮结构设计
  • 工业输送线用V形槽导向滚轮结构设计
  • 工业输送线用V形槽导向滚轮结构设计
  • 工业输送线用V形槽导向滚轮结构设计
  • 工业输送线用V形槽导向滚轮结构设计
  • 工业输送线用V形槽导向滚轮结构设计

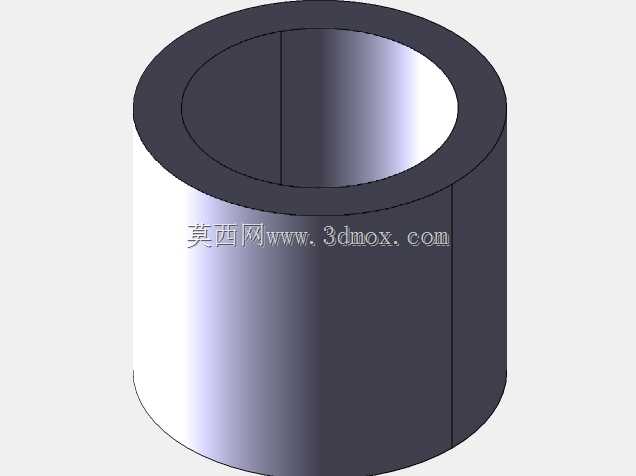

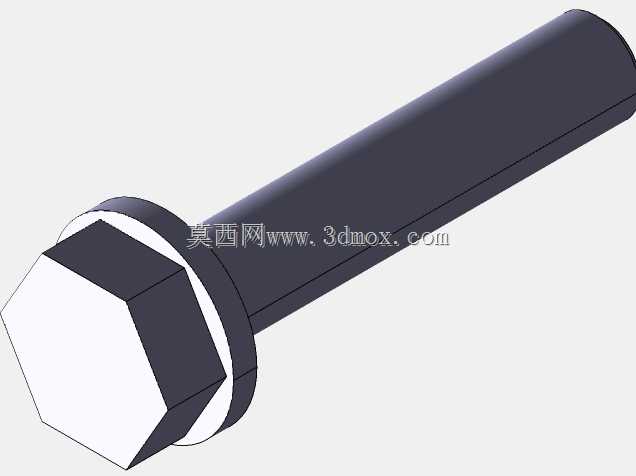

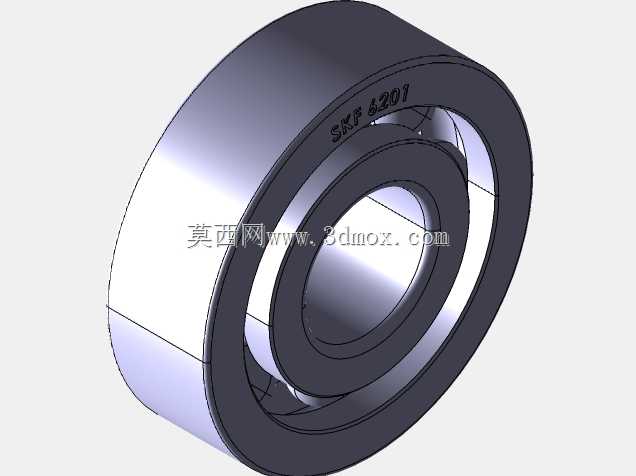

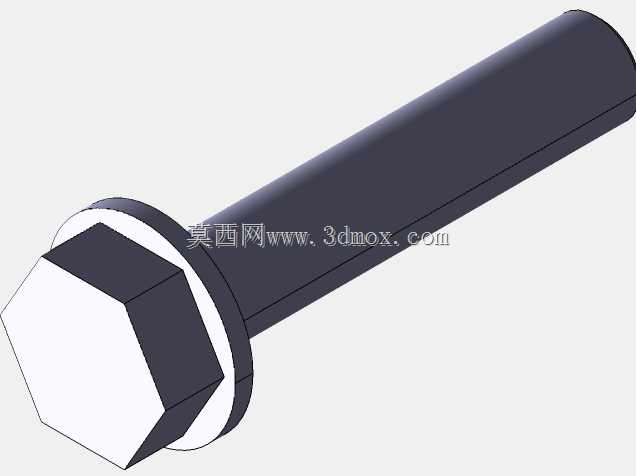

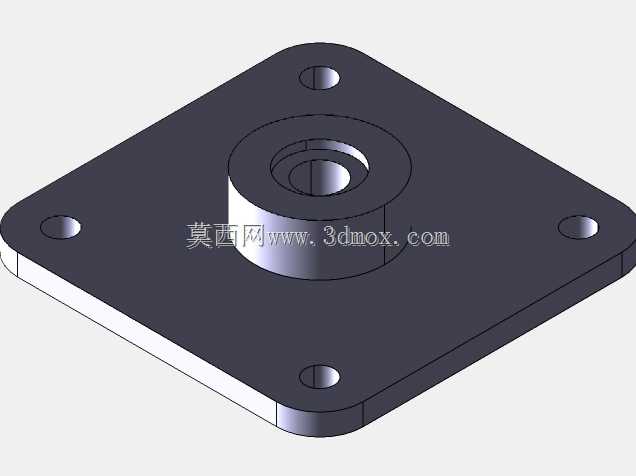

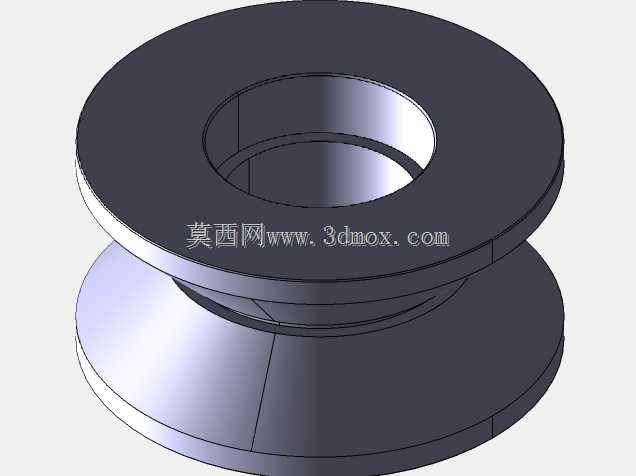

这类V形槽滚轮常被应用在轻型输送线、导轨导向机构、小型起重导向装置中,核心作用是通过轮面的V形槽结构匹配对应角度的三角导轨、圆钢导轨,实现运动过程中的精准导向,避免运行轨迹出现偏移,同时承担一定的径向承载负荷。从结构设计来看,整体采用对称式双轮缘夹槽结构,上下两端的轮缘直径大于中间槽底直径,槽面做了平滑的锥面过渡,既可以保证与导轨面的贴合接触面积足够,分散接触应力,也能在安装存在小幅对中偏差时,通过锥面的导向作用自动找正,降低装配调试的精度要求。中间的通孔为安装轴孔,孔壁做了等直径设计,可适配标准的圆柱销轴、滚动轴承内圈配合,安装时可根据使用场景选择间隙配合用于低速手动导向场景,或是过渡配合搭配轴承用于高速连续运行的输送工位。轮体的厚度与轮缘宽度经过匹配计算,在常规的轻型输送工况下,轮缘的厚度足以承受侧向的导向分力,不会出现轮缘变形、卡滞导轨的问题,V形槽的角度选取了通用的90度标准值,可直接适配市面上绝大多数现成的V形导轨、圆棒导轨,不需要单独定制配套导轨,降低整机的配套成本。设计过程中优先考虑了运行的稳定性,轮体的所有棱边都做了小圆角过渡,避免装配和运行过程中锐边划伤操作人员,也能减少应力集中点,提升轮体的抗疲劳寿命。在安装边界上,轮体的最大外径决定了安装时需要预留的径向空间,轴孔的长度与轮体总厚度一致,安装时两侧的轴用挡圈或是轴承端盖不需要额外预留避让槽,可直接贴合轮体端面固定,轴向定位简单可靠。实际使用中,这类V形轮既可以作为主动轮搭配摩擦传动结构带动工装板沿导轨移动,也可以作为从动导向轮约束运动轨迹,在工装夹具、直线滑动模组、小型物料搬运设备中都有广泛的适配空间,建模时严格遵循对称结构的形位公差要求,保证V形槽的中心面与轴孔的轴线垂直度符合使用要求,避免运行过程中出现轮体偏磨、导轨受力不均的问题。
