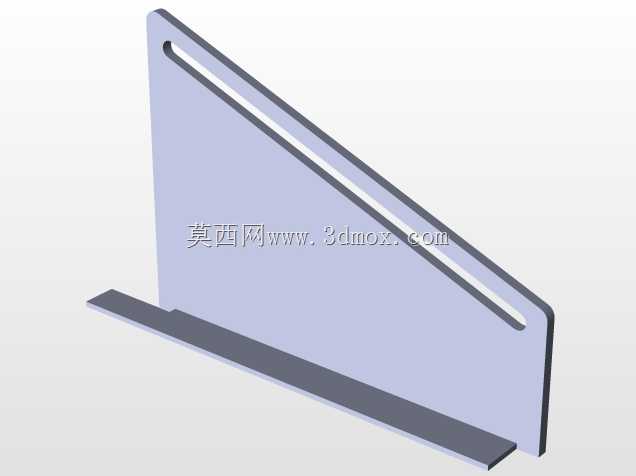

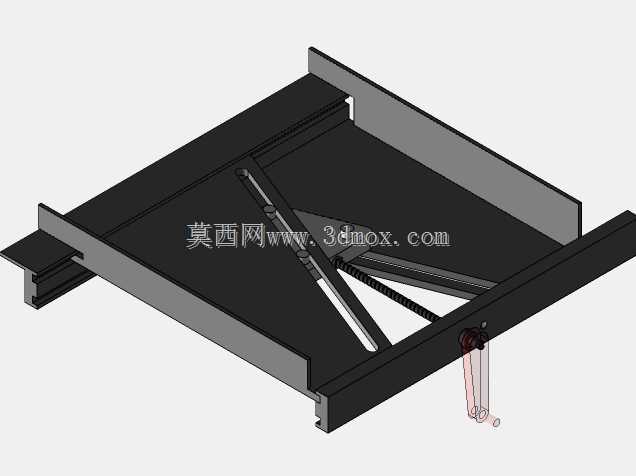

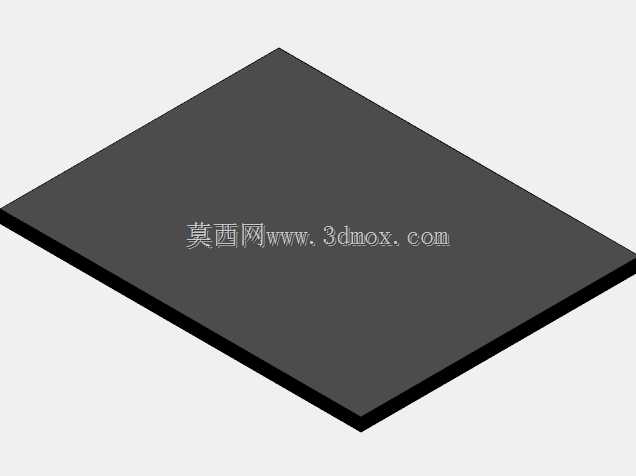

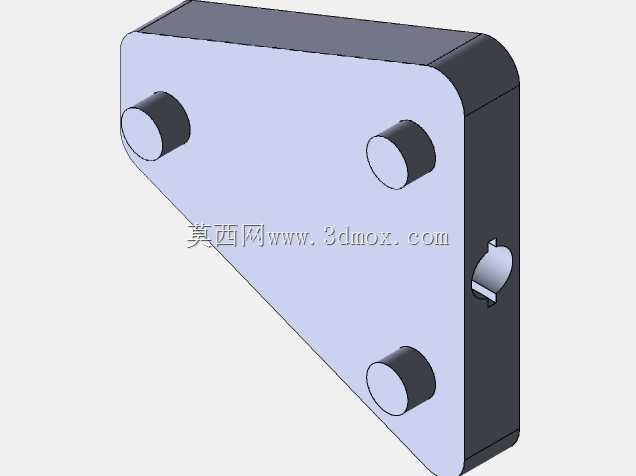

在日常办公及文印加工场景中,扫描仪、打印机的纸张承载与进给稳定性,直接决定了连续作业的卡纸率与输出精度,传统纸架多采用杠杆臂结构实现纸张压力的施加与释放,长期使用后易出现铰接位磨损、压力不均导致的纸张偏斜、进纸卡顿等问题,这套纸架结构正是针对该痛点做的全新结构设计。整套结构摒弃了传统的杠杆臂施力逻辑,转而采用伺服电机作为动力输出源,通过旋转丝杠带动三角形片状构件做往复滑移,三角形构件的对称斜面会反向推动保持架做相向或反向运动,以此实现对纸堆压力的均匀压缩与平稳释放,相比杠杆结构,这种传动方式的施力点分布更均匀,不会出现单侧压力过大导致的纸张翘边问题,同时铰接点位更少,长期运行的磨损量更低,维护周期更长。从安装边界来看,整套纸架采用嵌入式安装逻辑,两侧的金属支撑侧板可直接卡入设备进纸端的预留卡槽,不需要额外打孔固定,侧板的高度与设备进纸口的下沿齐平,不会突出设备外壳影响外观协调性,纸堆承载平台的平面度控制在0.1mm以内,可承载最大幅面为A3规格的普通打印纸、铜版纸或扫描原稿,承载平台的边缘做了15度的倒角处理,纸张放置时不会出现卡边刮纸的问题。结构中的红色锁紧构件为纸张侧挡定位件,可根据纸张幅面沿侧板上的滑槽做横向滑移调整,调整到位后通过销轴卡入滑槽的定位孔实现锁紧,侧挡的立面与承载平台保持垂直,可避免纸张堆叠时出现侧倾偏移。丝杠传动副隐藏在承载平台下方的空腔内,不会与纸张直接接触,避免了传动部位的润滑油污染纸张的风险,三角形片状构件的滑移行程经过精确计算,可根据纸堆厚度自动调整保持架的张开幅度,始终对纸堆施加恒定的压紧力,不会因为纸堆厚度减小出现压力不足导致的进纸打滑问题。这套结构的设计思路具备较强的拓展性,除了应用在常规的桌面级扫描仪、打印机上,还可通过调整侧板间距、承载平台尺寸,适配大幅面绘图仪、数码印刷机的进纸单元,甚至可移植到小型覆膜机、折页机等文印后处理设备的纸张承载模块中,只需要对应调整丝杠的导程与伺服电机的输出扭矩,即可匹配不同设备的进纸速度与压力需求。在实际装配过程中,两侧支撑侧板采用钣金折弯工艺成型,折弯角度的公差控制在±0.5度以内,保证承载平台安装后处于水平状态,三角形片状构件采用耐磨工程塑料注塑成型,与保持架的接触斜面做了抛光处理,滑移过程中的摩擦阻力更小,运行噪音更低,整套结构的零件数量比传统杠杆式纸架减少约20%,装配工序更简单,批量生产时的成本控制更有优势。
