胶合板双齿轮联动弹珠迷宫结构

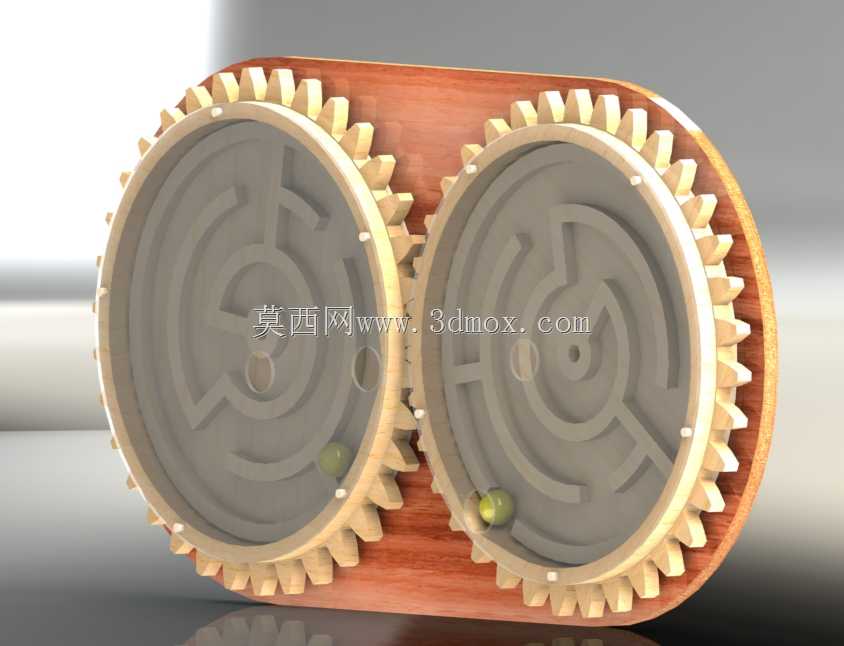

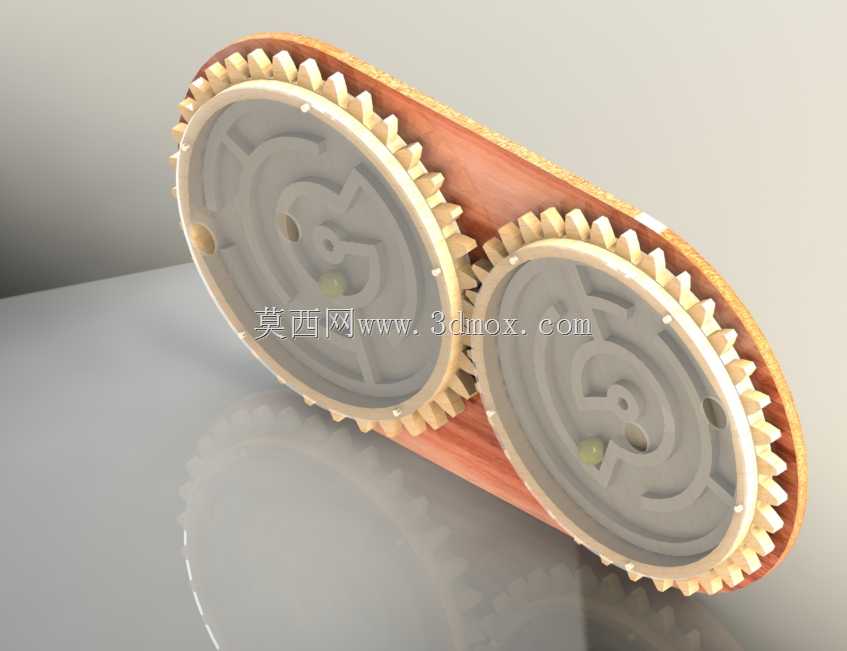

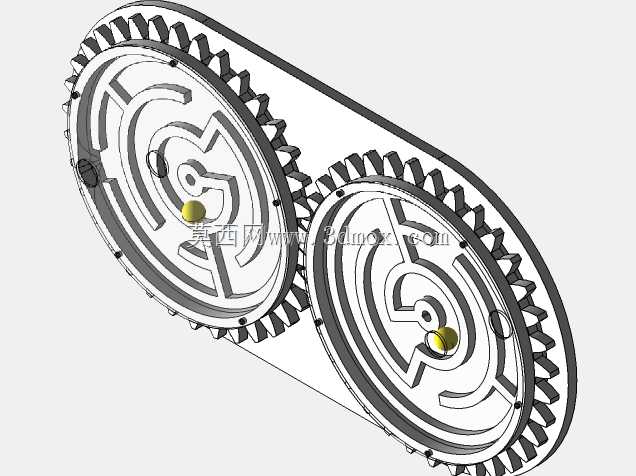

　　这套双齿轮联动的弹珠迷宫结构，核心采用两个模数、齿数完全一致的外啮合直齿轮作为运动载体，将迷宫流道直接集成在齿轮端面之上，打破了传统静态迷宫的单一操作逻辑，通过齿轮的啮合传动实现两个迷宫盘面的同步反向转动，让弹珠的行进路径可以随盘面转动动态变化，大幅提升了操作的交互性与趣味性。从结构设计的底层逻辑来看，两个齿轮的中心距严格按照标准外啮合直齿轮的中心距公式计算确定，保证齿侧间隙处于合理范围，既不会因间隙过大导致传动卡顿、回差超标，也不会因间隙过小出现啮合卡滞、转动阻力过大的问题，整个传动副的转动手感顺滑，手动拨动任意一个齿轮的边缘，都能带动另一个齿轮同步转动，无需额外添加润滑介质，适配胶合板材质的加工特性。

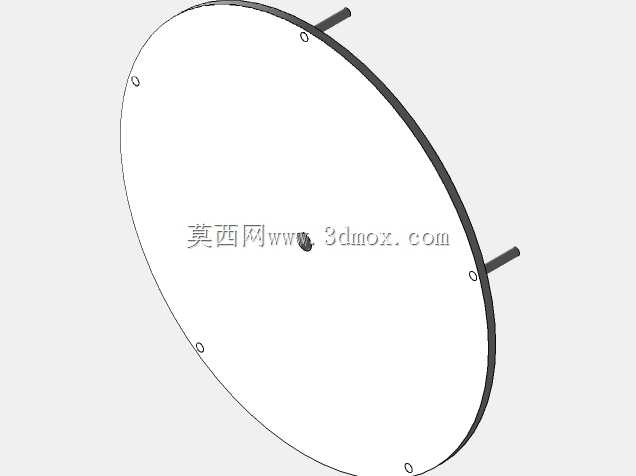

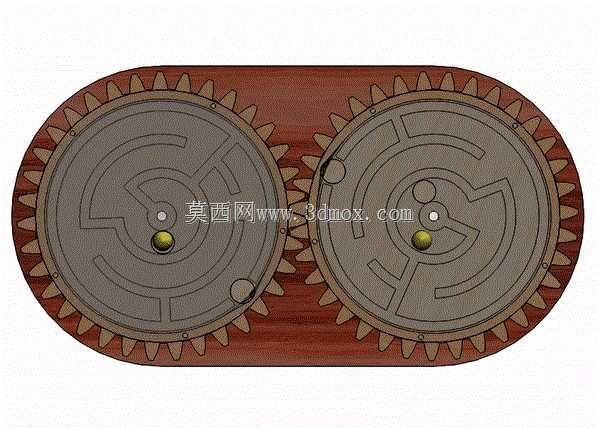

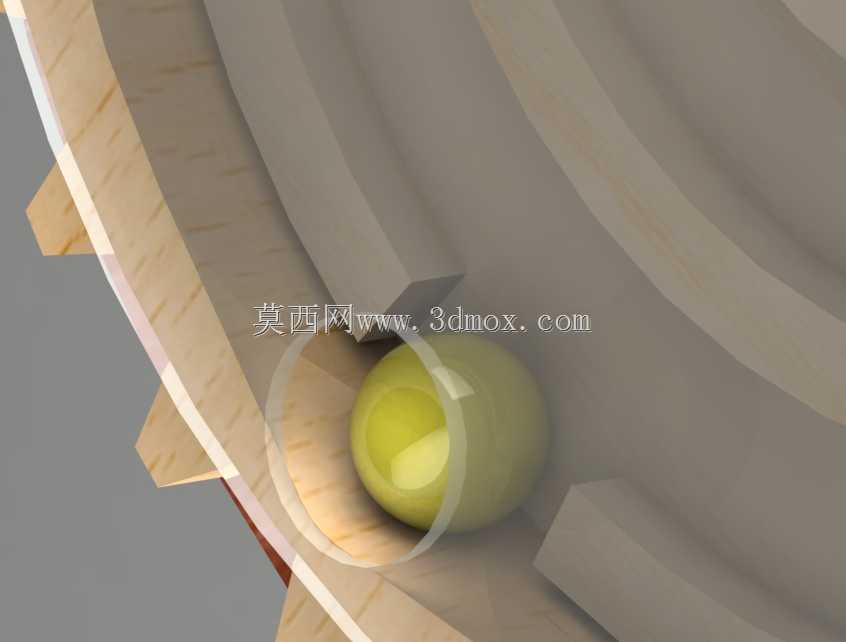

　　齿轮的齿顶圆外侧设置了一体式的椭圆形安装基板，基板上对应两个齿轮的中心位置加工有定位凸台，作为齿轮的转动支撑轴，轴与齿轮中心孔的配合采用间隙配合，公差控制在合适范围，既保证齿轮可以绕轴自由转动，又不会出现径向窜动过大导致弹珠在行进过程中卡滞的问题。迷宫流道的设计完全贴合齿轮的圆形端面轮廓，流道的宽度略大于弹珠直径，深度刚好可以容纳弹珠不会从盘面脱出，流道的转角处全部采用圆弧过渡，避免直角位置卡滞弹珠，每个迷宫盘面内都设置了多个圆形凹坑作为路径节点，既可以作为弹珠的临时停留位置，也能在转动过程中给操作者提供路径反馈，两个盘面的迷宫路径并非独立设计，而是在齿轮啮合的对应位置设置了连通缺口，当两个齿轮转动到特定角度时，

　　两个盘面的流道可以实现连通，弹珠可以从一个齿轮盘面滚动到另一个齿轮盘面，完成跨盘面的路径行进，这也是这套结构最核心的设计巧思。从实际应用场景来看，这类结构既可以作为青少年机械原理科普的实操教具，让使用者通过亲手操作直观理解外啮合齿轮的传动比、转向关系等基础机械知识，也可以作为休闲益智类的桌面摆件，通过操控齿轮转动引导弹珠走完整个迷宫路径，锻炼手眼协调能力与空间逻辑思维。在加工适配性上，整个结构全部采用等厚度的胶合板作为加工原材料，所有零件都可以通过激光切割一次性加工完成，不需要复杂的二次装夹或者多工序加工，零件之间的装配不需要金属紧固件，全部通过榫卯结构或者过盈配合即可完成组装，加工门槛低，装配难度小，

　　非常适合个人DIY制作或者小批量文创产品生产。从安装边界尺寸来看，整个结构的外轮廓为长圆形，长度方向覆盖两个齿轮的齿顶圆最大外沿，宽度方向与单个齿轮的齿顶圆直径匹配，整体厚度不超过三层胶合板的叠加厚度，放置在桌面时不会占用过多空间，底部不需要额外的固定结构，依靠自身重量即可保持稳定，操作时不会出现滑移。在结构细节处理上，齿轮的齿形采用标准渐开线齿形，激光切割时的热影响区经过打磨处理后不会出现齿面毛刺，保证啮合过程的顺滑度，迷宫流道的边缘同样做了轻微的倒角处理，避免弹珠滚动时被边缘毛刺卡住，中心定位轴的端部做了限位结构，防止齿轮在转动过程中从轴上脱出，整个结构没有易脱落的小零件，使用过程中的安全性有足够保障。这套结构的设计没有采用复杂的传动机构，仅依靠最基础的外啮合齿轮副就实现了动态迷宫的交互功能，用最简单的机械结构达成了趣味化的使用效果，对于机械结构的创意化应用有很好的参考价值，也为静态益智玩具的结构升级提供了可行的设计思路，在文创产品开发、科普教具设计等领域都有不错的适配性。
