手摇式农用蔬菜切碎加工设备结构

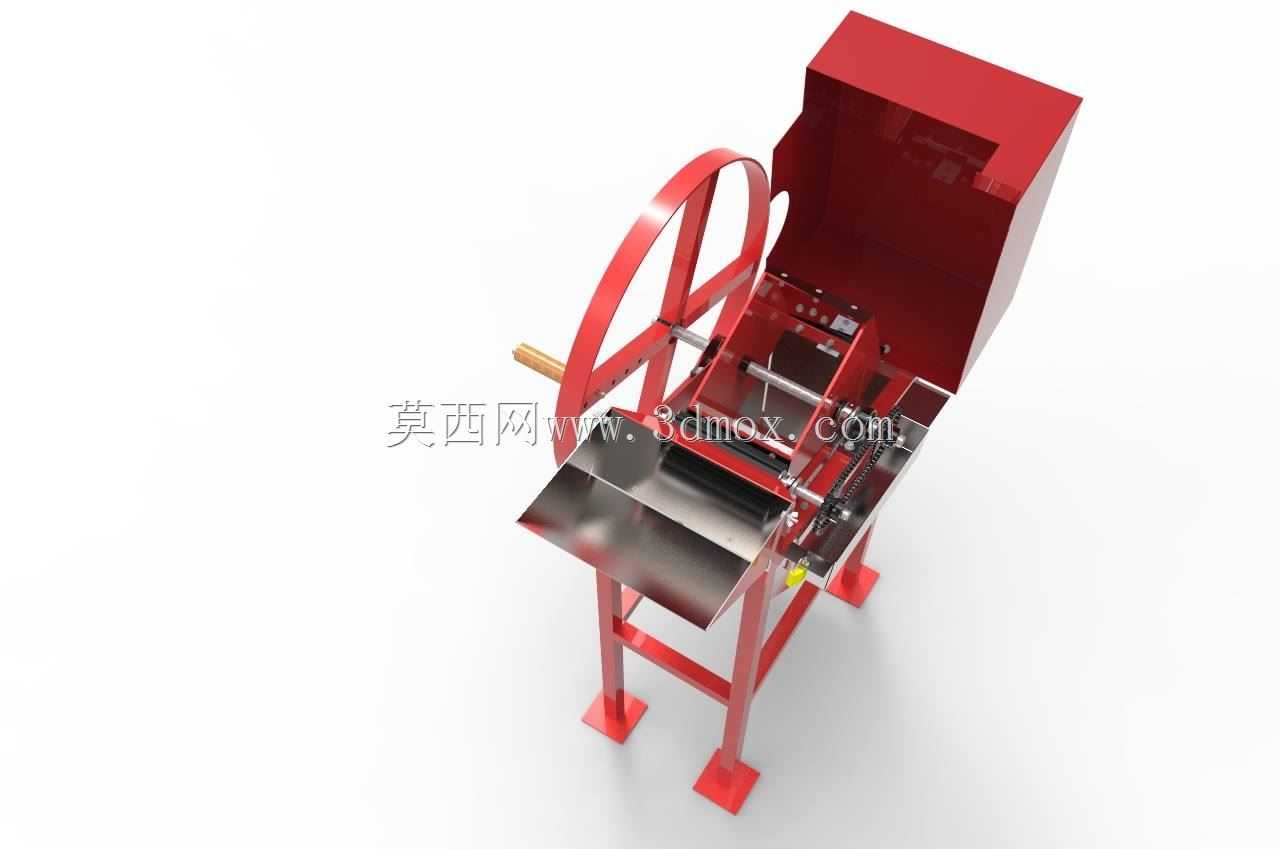

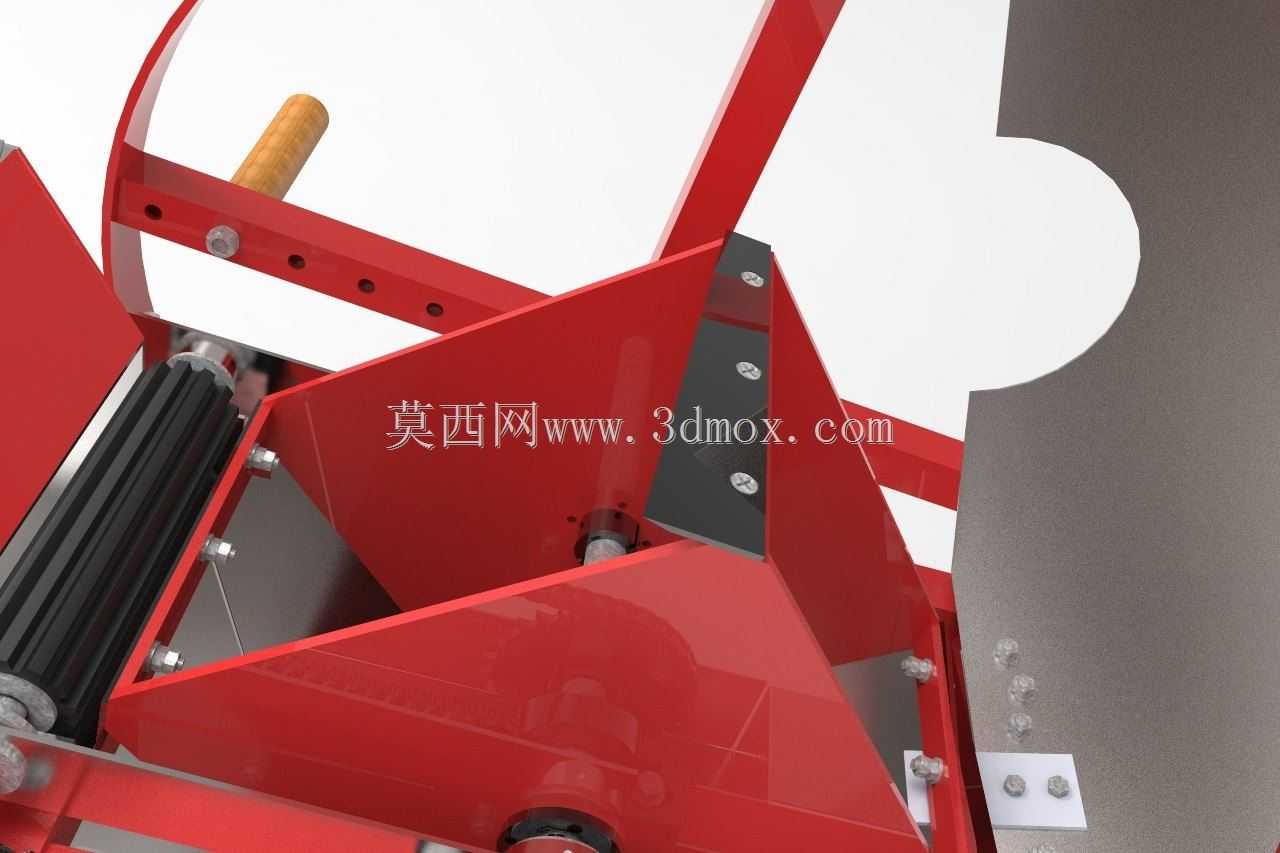

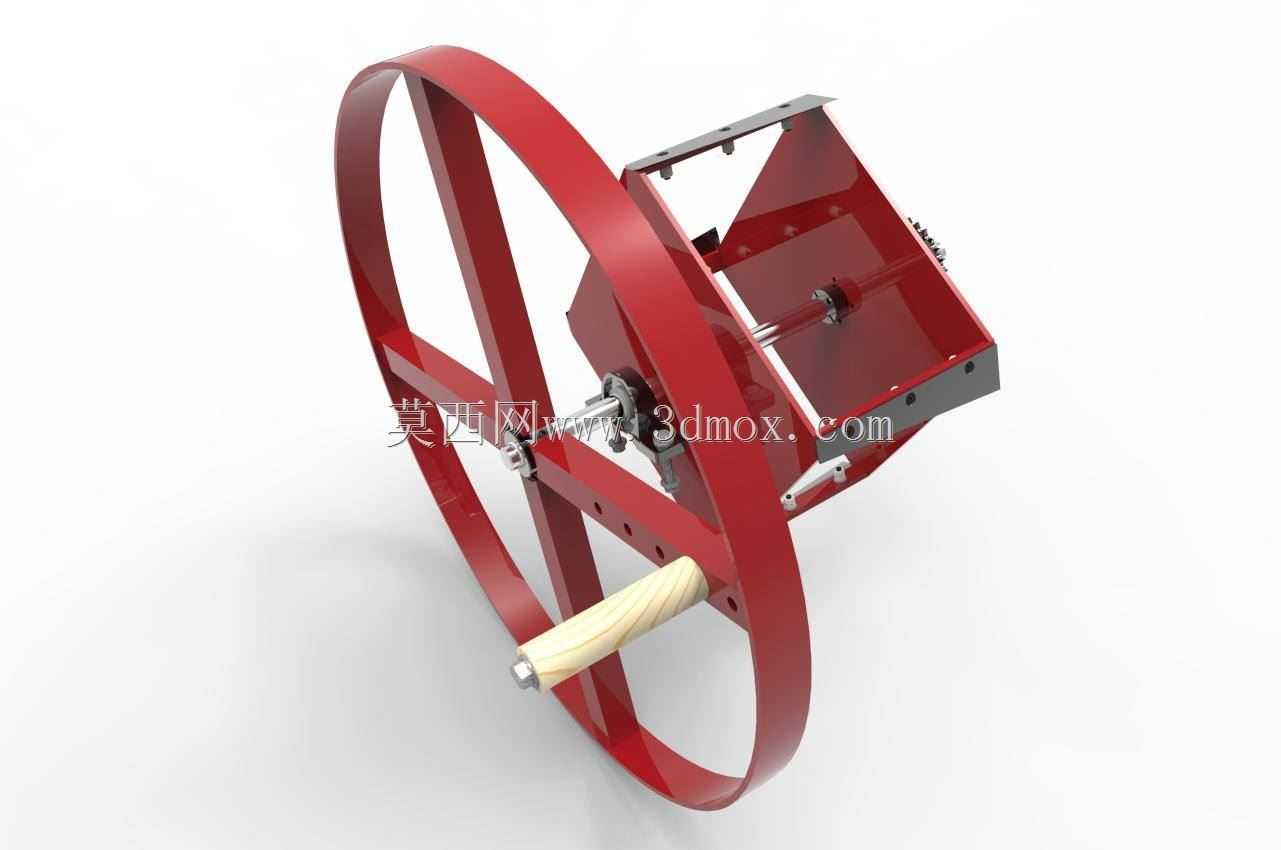

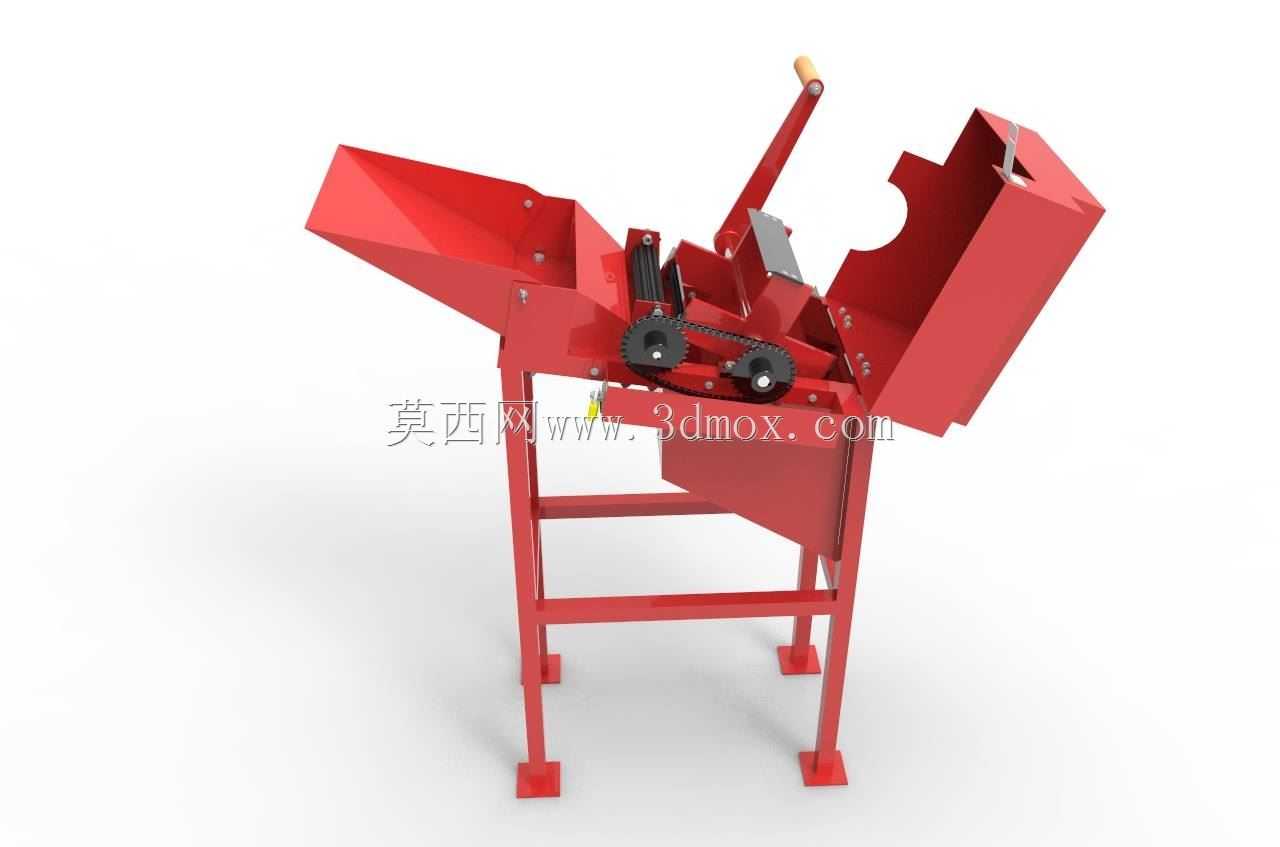

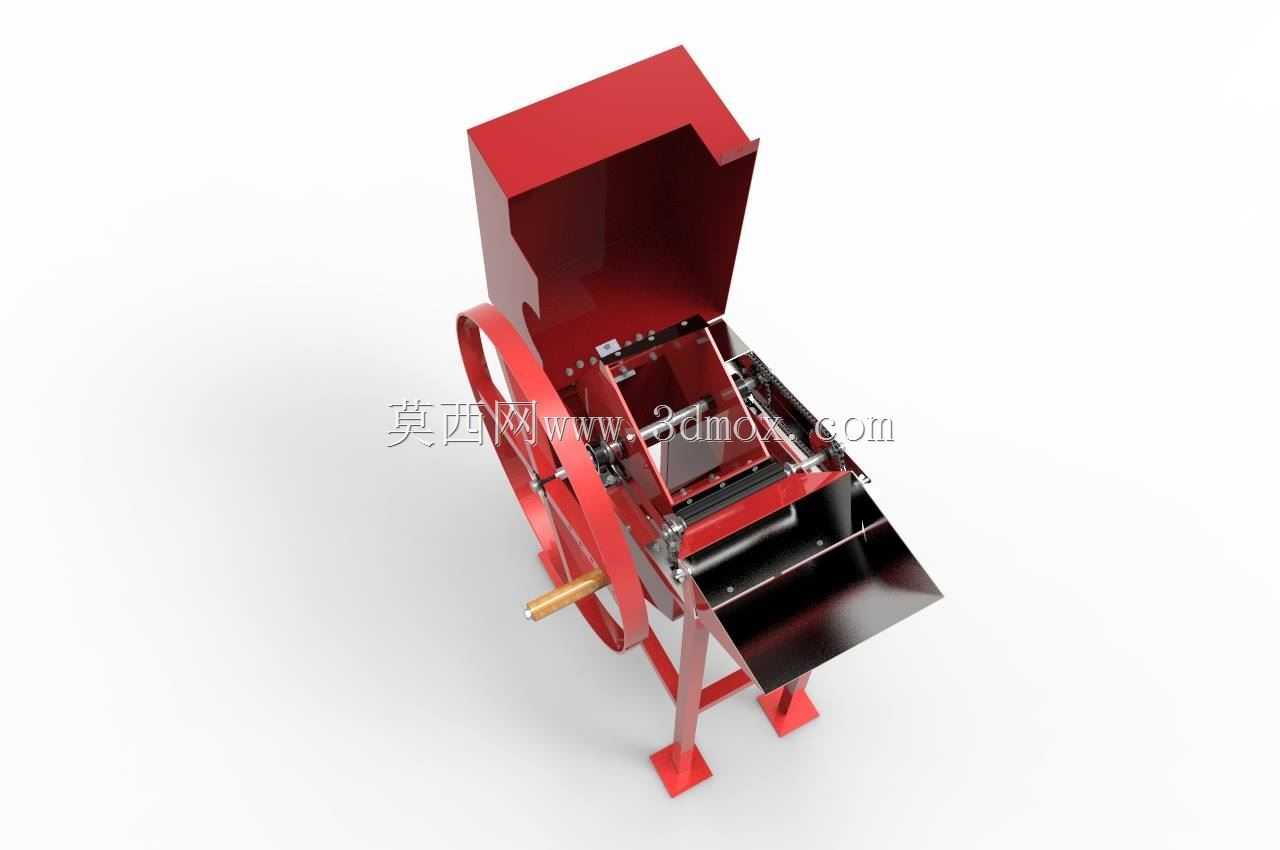

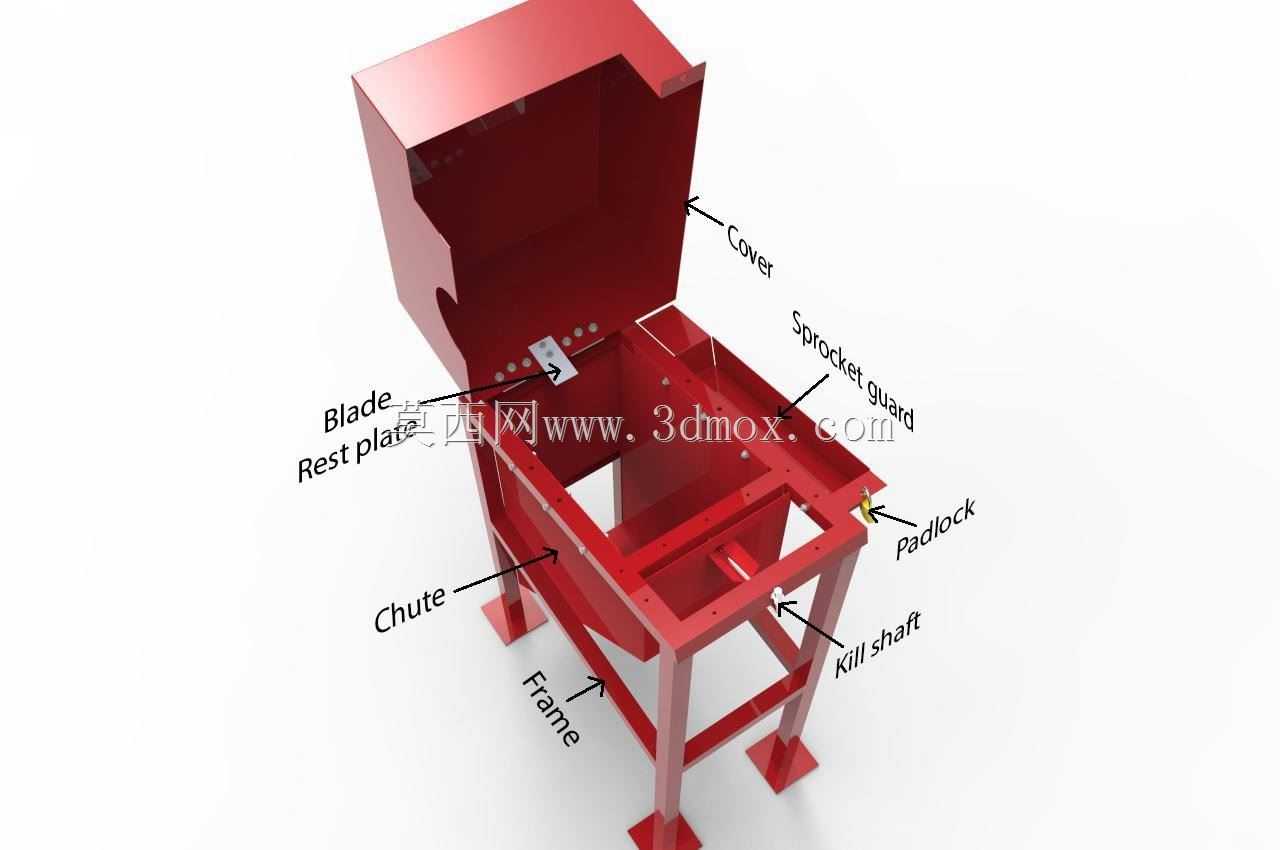

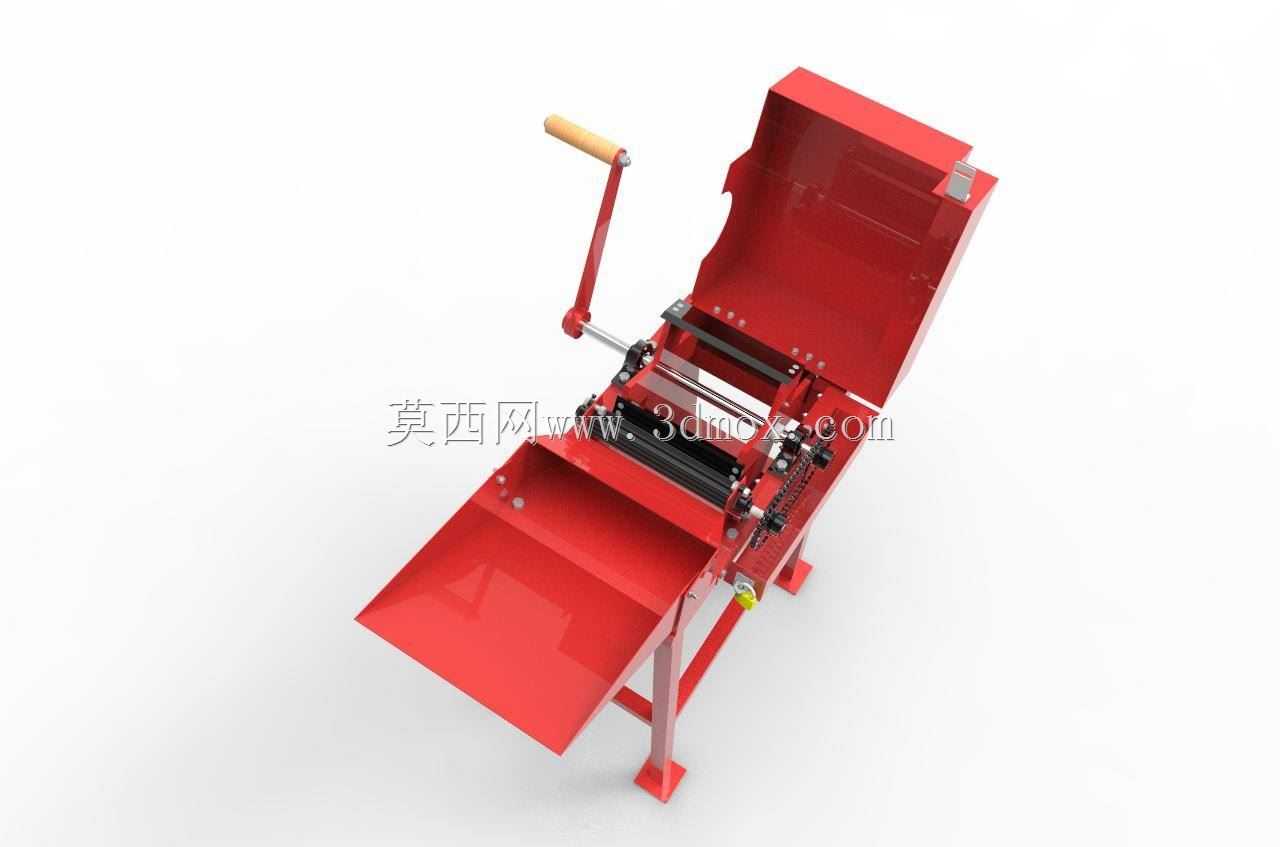

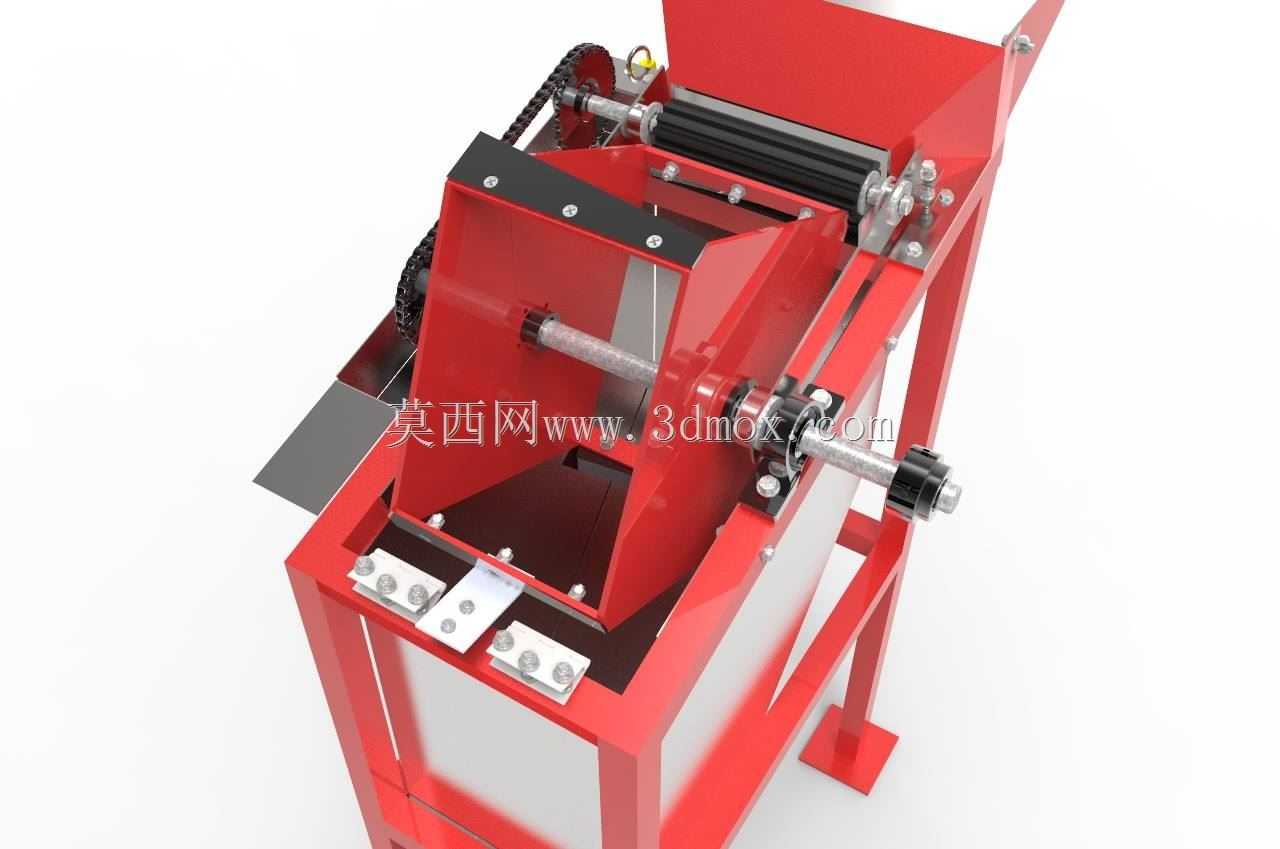

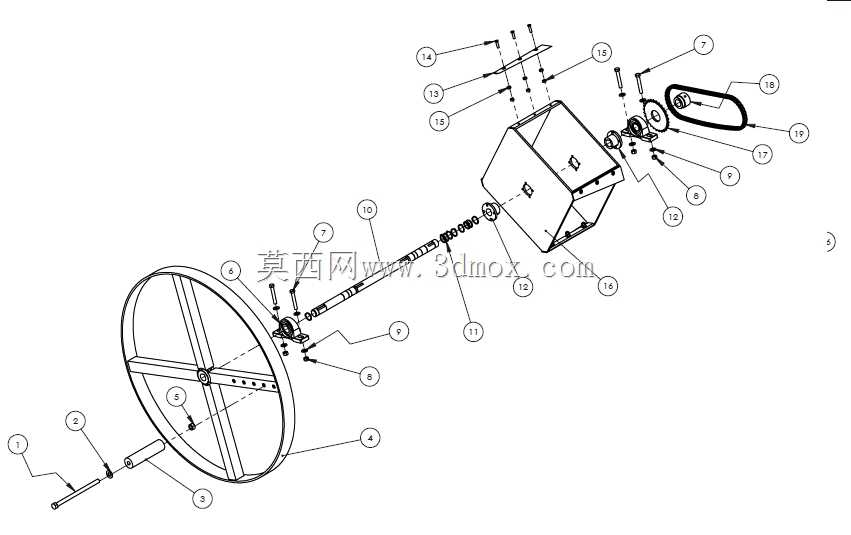

　　这款手摇式切碎设备主要面向小型农户、家庭作坊的蔬菜初加工场景，也可适配部分软质原木、枝桠材的碎料预处理作业，在丘陵山区零散种植户的加工场景中适配性较强，无需外接电力即可完成作业，适配无稳定供电的田间地头、小型加工点使用。设备采用侧置手摇轮作为动力输入部件，传动路径通过带轮结构传递至切碎腔内部的刀辊组件，相比传统弯刀手工切碎的作业方式，刀辊采用多片钢制刀片交错排布的结构，作业时刀片随刀辊高速回转，对进料腔送入的物料形成连续剪切作用，作业效率可达到手工操作的7至8倍，能大幅降低人工切碎的劳动强度。从结构布局来看，设备上部设置敞口式进料斗，进料斗采用倾斜导料结构，可引导物料靠自重滑入切碎腔，避免物料卡滞在进料段；切碎腔下部设置倾斜出料槽，

　　切碎后的成品物料可沿出料槽直接滑落到接料容器中，无需额外人工扒料，减少作业过程中的人工干预。机架采用方管焊接的三足支撑结构，三个支脚呈三角形分布，作业时可通过支脚底部的安装孔将设备固定在木质工作台或者水泥基座上，安装时需保证机架水平度偏差不超过2mm，避免作业过程中因振动导致设备移位或者传动部件偏磨。设备的非刀片部件均采用软钢材质加工，兼顾结构强度与加工成本，传动部位的轮轴处设置有简易轴套，减少手摇作业时的转动阻力，日常维护仅需定期在轴套位置加注润滑脂即可，维护门槛较低，无需专业维修人员即可完成日常保养。设计过程中重点考虑了小型作业场景的操作安全性，进料斗的深度设置为可避免操作人员手部直接接触到回转刀片，

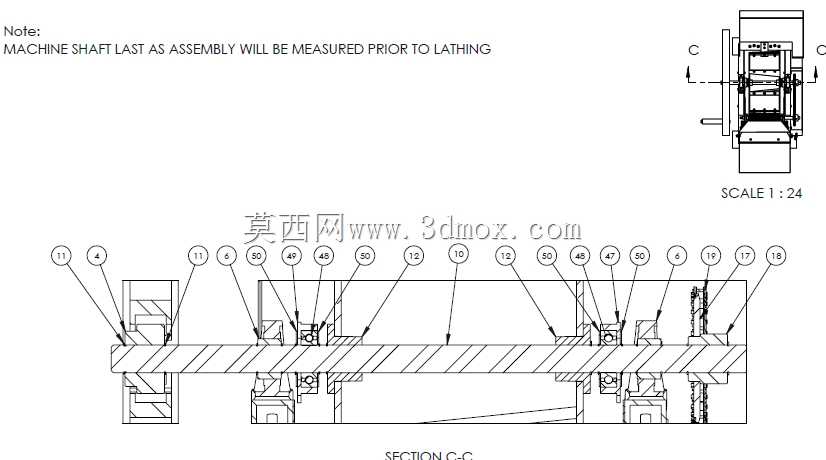

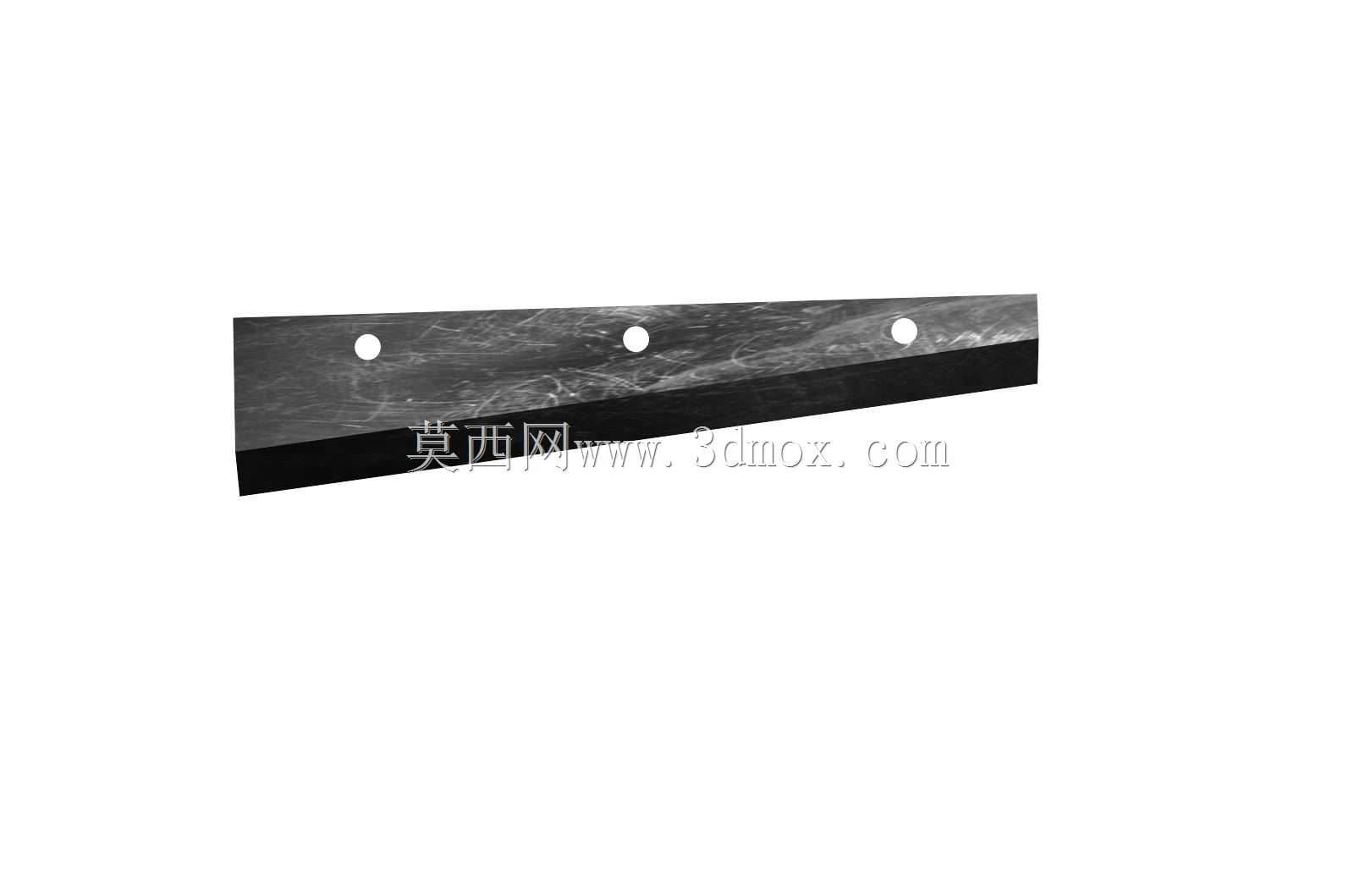

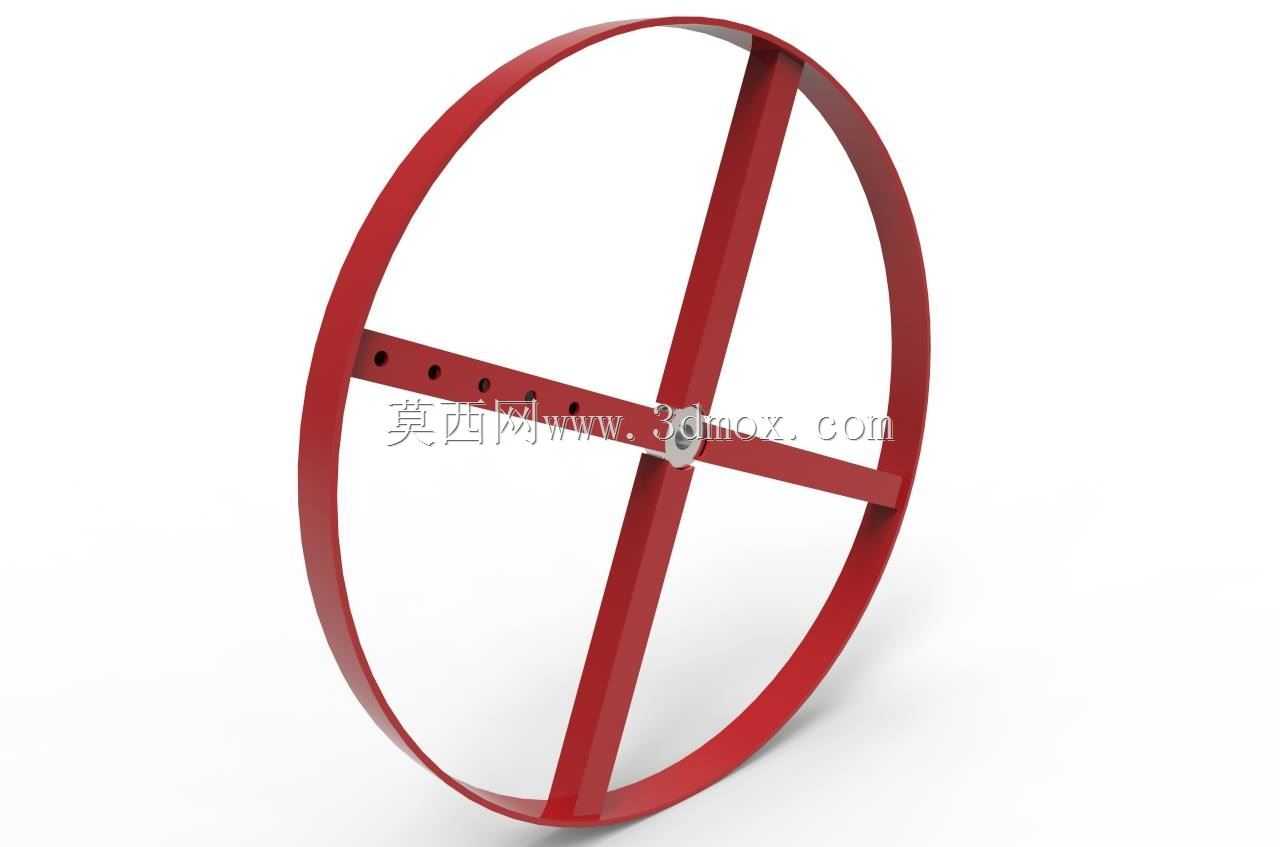

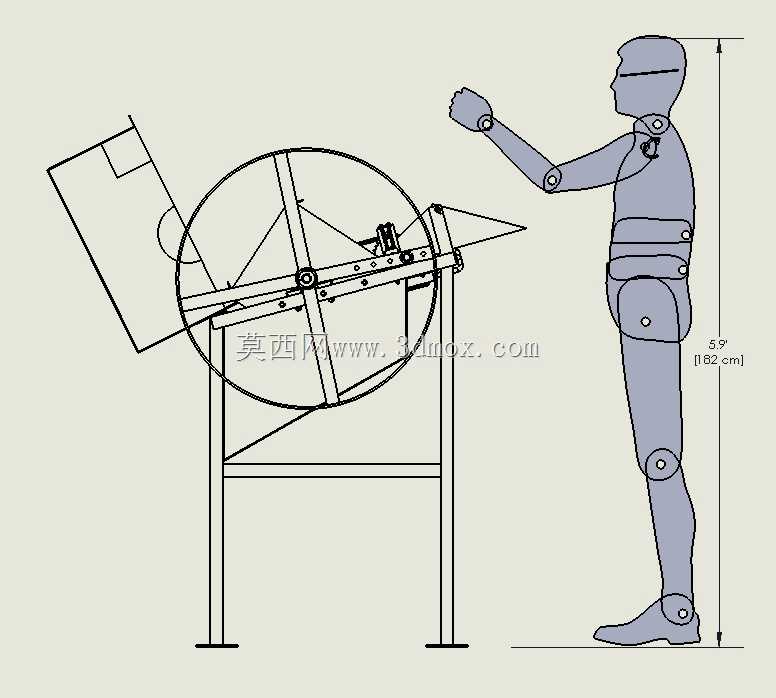

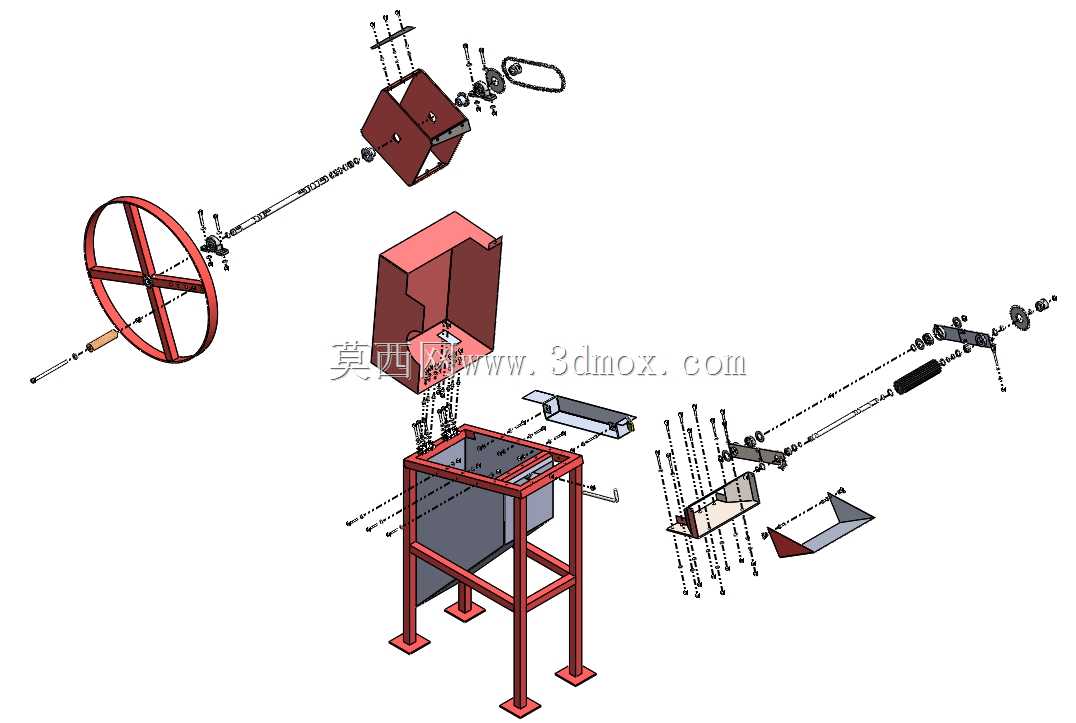

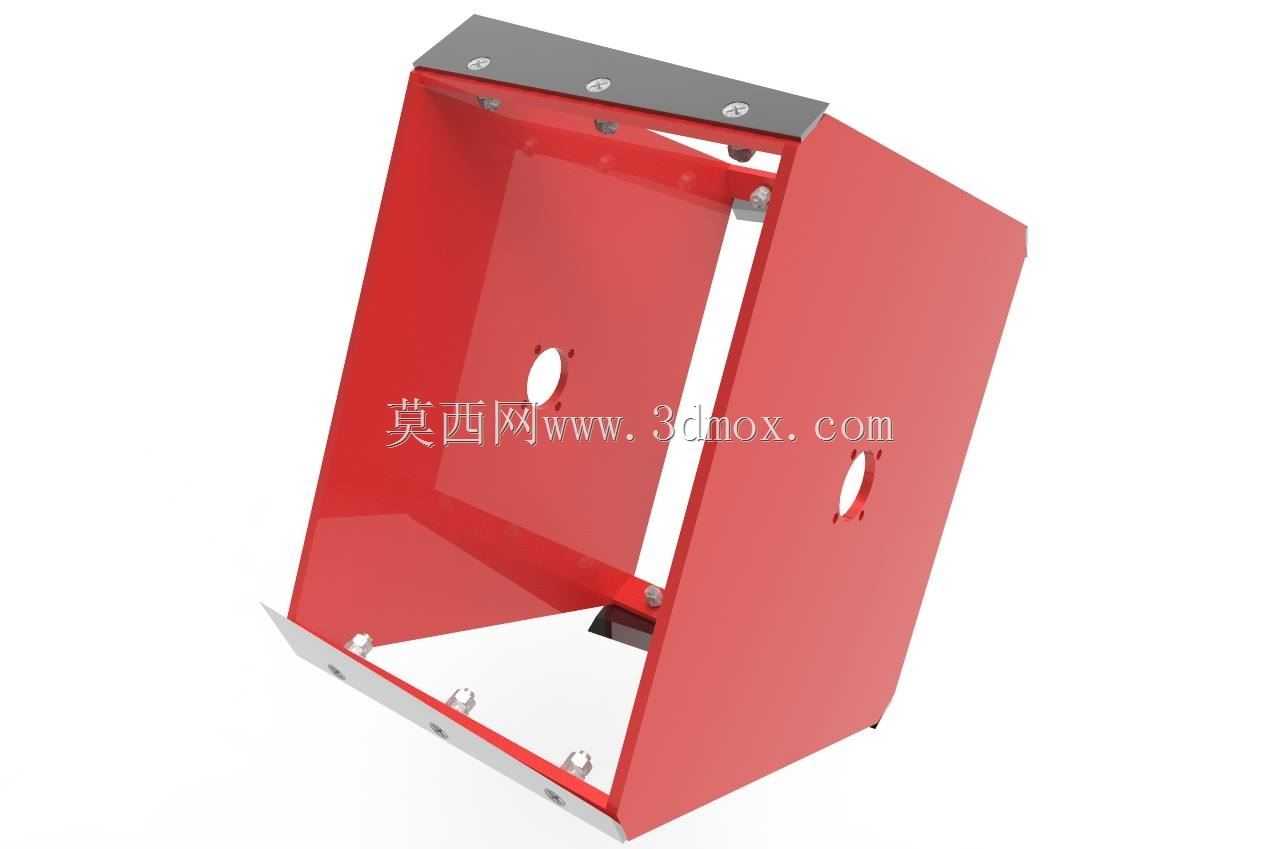

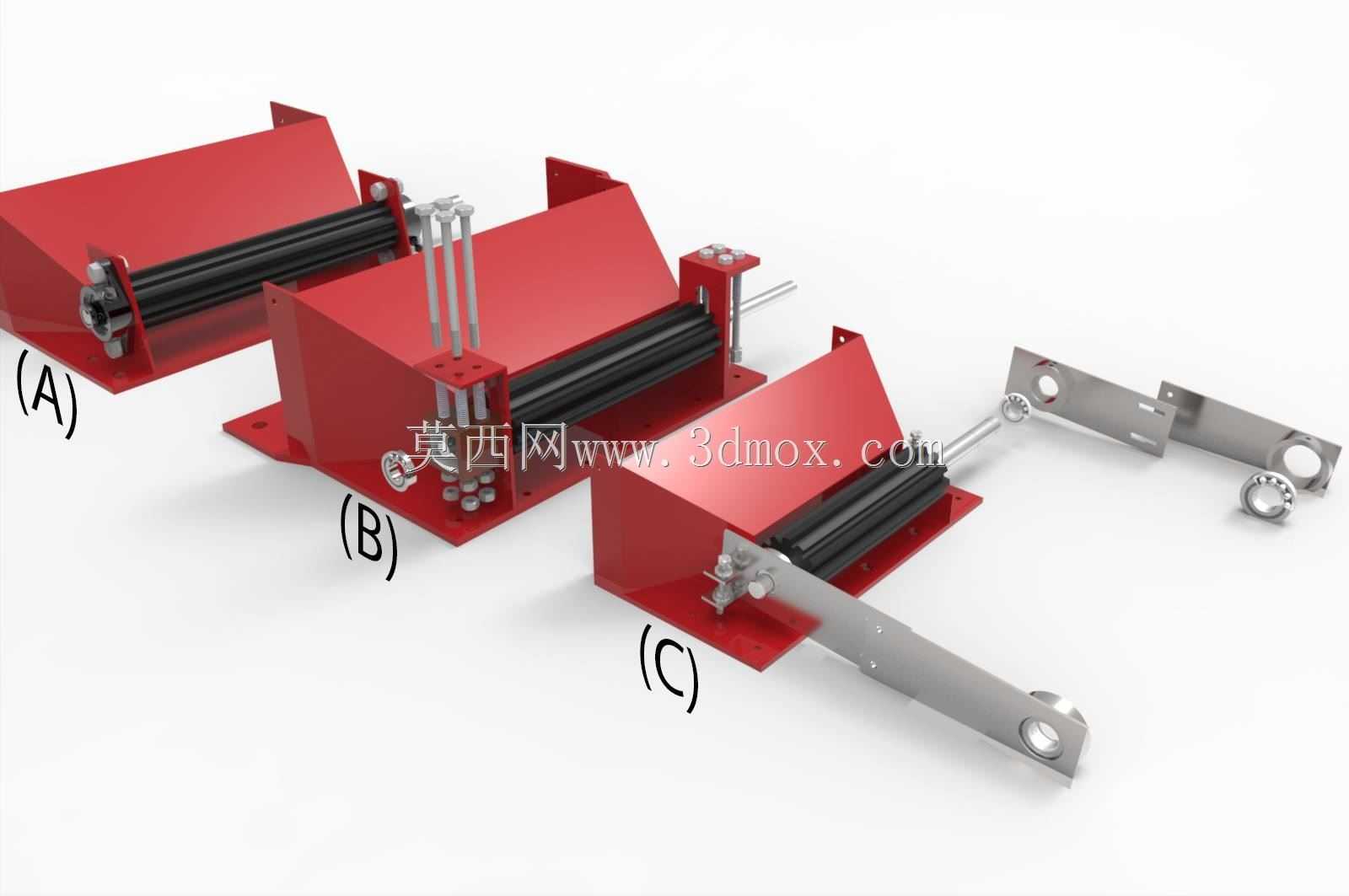

　　手摇轮的外侧设置有轮辐防护结构，防止作业时衣物卷入传动部位；切碎腔的壳体采用加厚钢板冲压成型，可承受切碎作业时的物料冲击，避免长期作业后壳体变形。从安装边界来看，设备整体占地尺寸较小，长度方向不超过700mm，宽度方向不超过450mm，高度方向不超过900mm，对安装场地的空间要求较低，普通农家院落的闲置台面即可完成安装固定，无需专门搭建大型安装基础。刀辊组件的刀片采用螺栓固定方式，磨损后可单独更换单片刀片，无需整体更换刀辊，降低了设备的后期使用成本；传动带采用常规三角带结构，配件通用性强，在县域级的五金门店即可采购到替换件，无需专门定制配件。在实际作业过程中，操作人员可根据物料的切碎粒度需求，

　　调整刀片的伸出长度以及手摇轮的转动速度，针对叶类蔬菜可适当加快手摇速度获得更细碎的成品，针对块根类蔬菜或者软质枝桠材可适当降低转速，获得粒度更均匀的碎料，同时避免刀片因受力过大出现崩口。设备的整体结构没有复杂的电控或者液压组件，故障点极少，适合操作技能水平不高的基层用户使用，在零散农户的蔬菜饲料加工、家用厨余碎料处理、小型食用菌种植户的培养料碎料预处理场景中都能发挥作用。
