轿车驱动桥差速齿轮传动结构设计

项目分类:3D模型 发布时间:2021-08-29 ID:252623
  • 轿车驱动桥差速齿轮传动结构设计
  • 轿车驱动桥差速齿轮传动结构设计
  • 轿车驱动桥差速齿轮传动结构设计
  • 轿车驱动桥差速齿轮传动结构设计
  • 轿车驱动桥差速齿轮传动结构设计
  • 轿车驱动桥差速齿轮传动结构设计
  • 轿车驱动桥差速齿轮传动结构设计
  • 轿车驱动桥差速齿轮传动结构设计
  • 轿车驱动桥差速齿轮传动结构设计
  • 轿车驱动桥差速齿轮传动结构设计
  • 轿车驱动桥差速齿轮传动结构设计

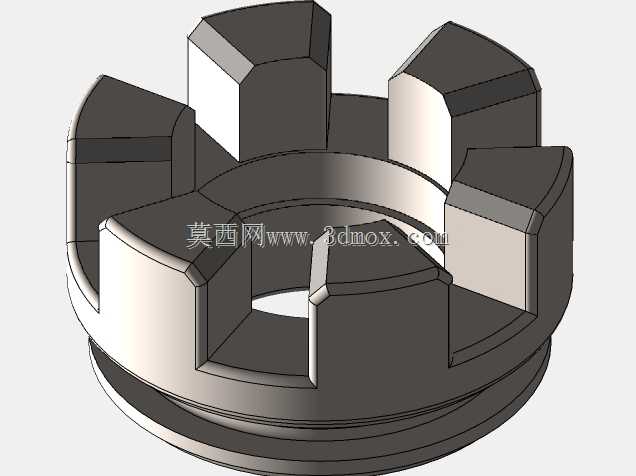

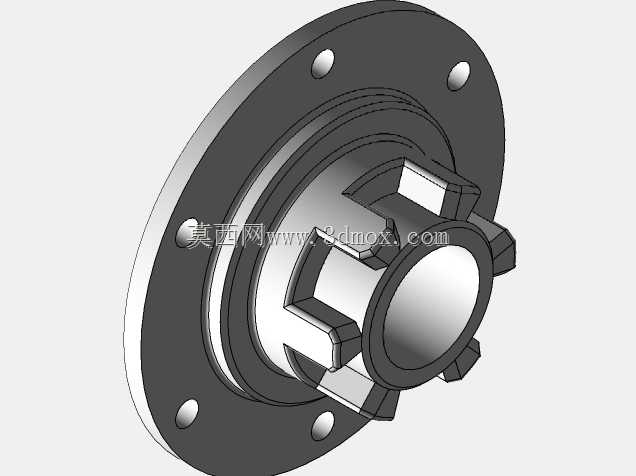

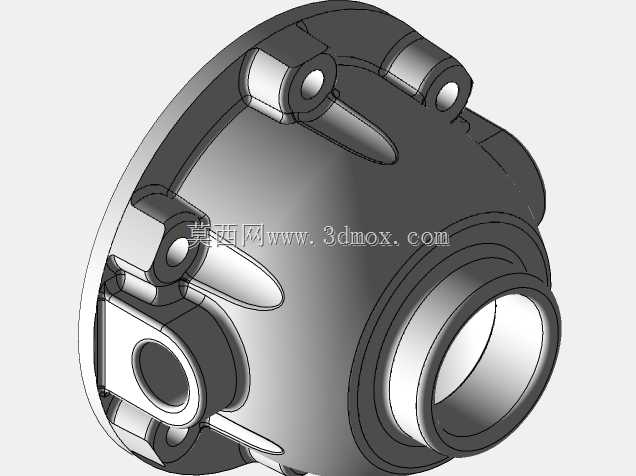

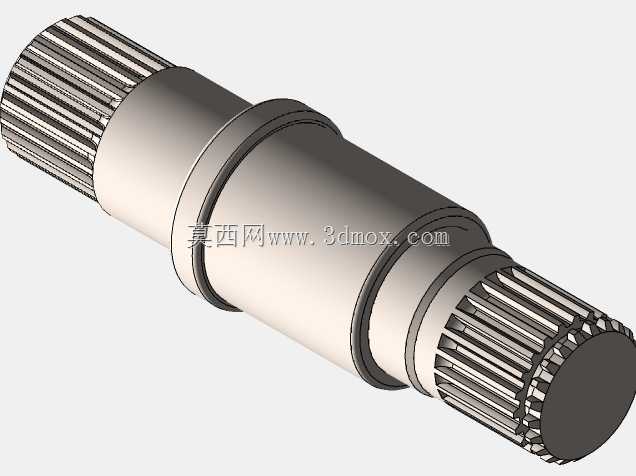

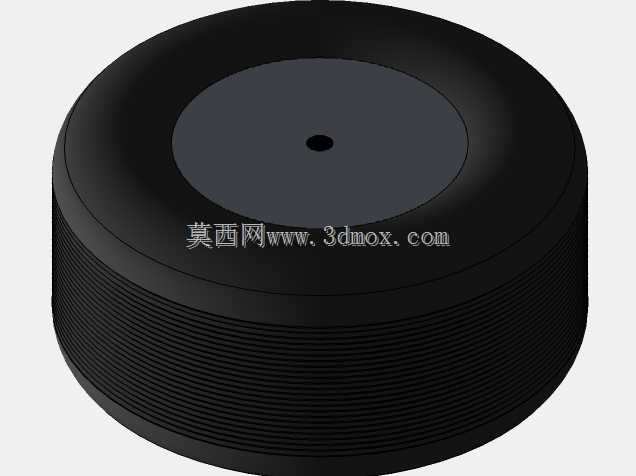

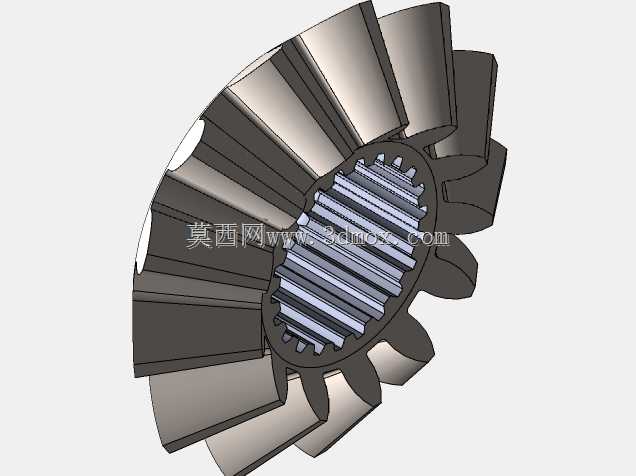

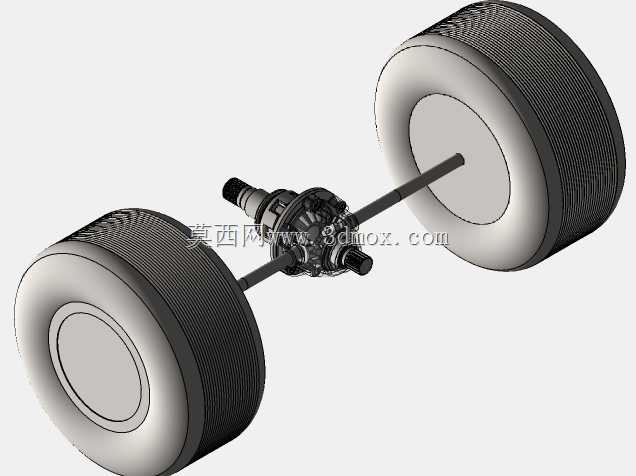

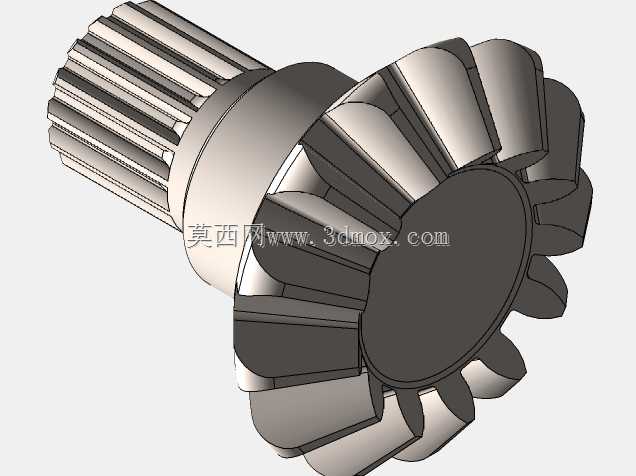

这套差速齿轮传动结构,主要适配前置后驱或四驱乘用车的驱动桥轮间传动场景,日常行驶中承担着把主减速器传递来的扭矩拆分到两侧驱动轮的核心作用,能在车辆转弯、经过起伏路面时,自动调整两侧车轮的转速差,避免轮胎拖滑磨损,保障行驶轨迹的平顺可控。从结构布局来看,整体采用对称式锥齿轮差速的经典构型,差速器壳体通过轴承支撑在主减壳的安装座上,壳体内部十字轴上装配四个行星锥齿轮,两侧分别啮合两个半轴锥齿轮,半轴齿轮通过花键与左右半轴连接,半轴外端直接对接轮毂轮辋装配位,整套传动链的同轴度、啮合间隙都在建模阶段做了公差匹配预留。设计过程中优先考虑了传动效率与承载能力的平衡,行星齿轮与半轴齿轮的齿面接触区做了修形处理,能抵消部分装配误差带来的偏载问题,差速器壳的加强筋布局沿着扭矩传递路径布置,既控制了整体重量,又能承受急加速、急减速工况下的冲击载荷。安装边界方面,差速器壳体两端的轴承位直径、主减从动齿轮的安装止口尺寸都匹配常规乘用车主减速器的装配空间,左右半轴的长度、轮端连接法兰的孔位参数,适配常规紧凑型轿车的轮距设计要求,轮辋装配位的尺寸也对应普通民用轿车的常用轮毂规格,不需要额外做转接结构就能完成虚拟装配验证。在实际工程应用中,这套结构可以直接用于整车传动系统的运动仿真,验证转弯工况下两侧车轮的转速差是否符合设计预期,也能用于差速器齿轮的强度校核,模拟不同附着系数路面下的齿轮受力情况,还能作为车桥装配工艺的可视化参考,梳理差速器总成与主减壳、半轴、轮毂的装配顺序,排查装配过程中可能出现的干涉问题。建模时对齿轮的齿形参数、花键的配合尺寸、轴承的安装位公差都做了参数化处理,后续如果需要适配不同排量、不同轮距的车型,只需要调整对应参数就能快速生成新的构型,不需要从零开始搭建模型,能大幅缩短传动系统的前期开发周期。
