通用汽车TBI发动机电控单元结构设计

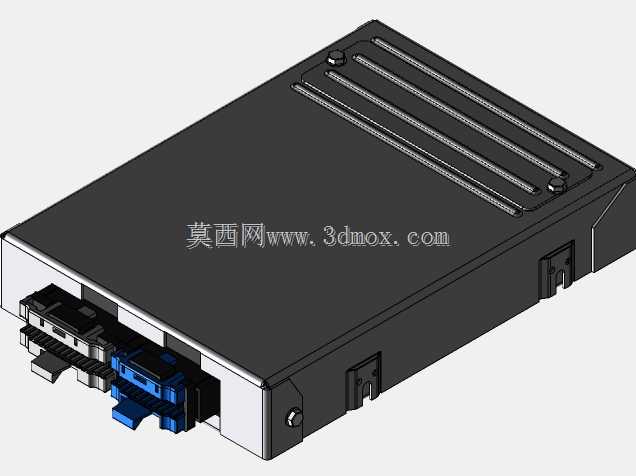

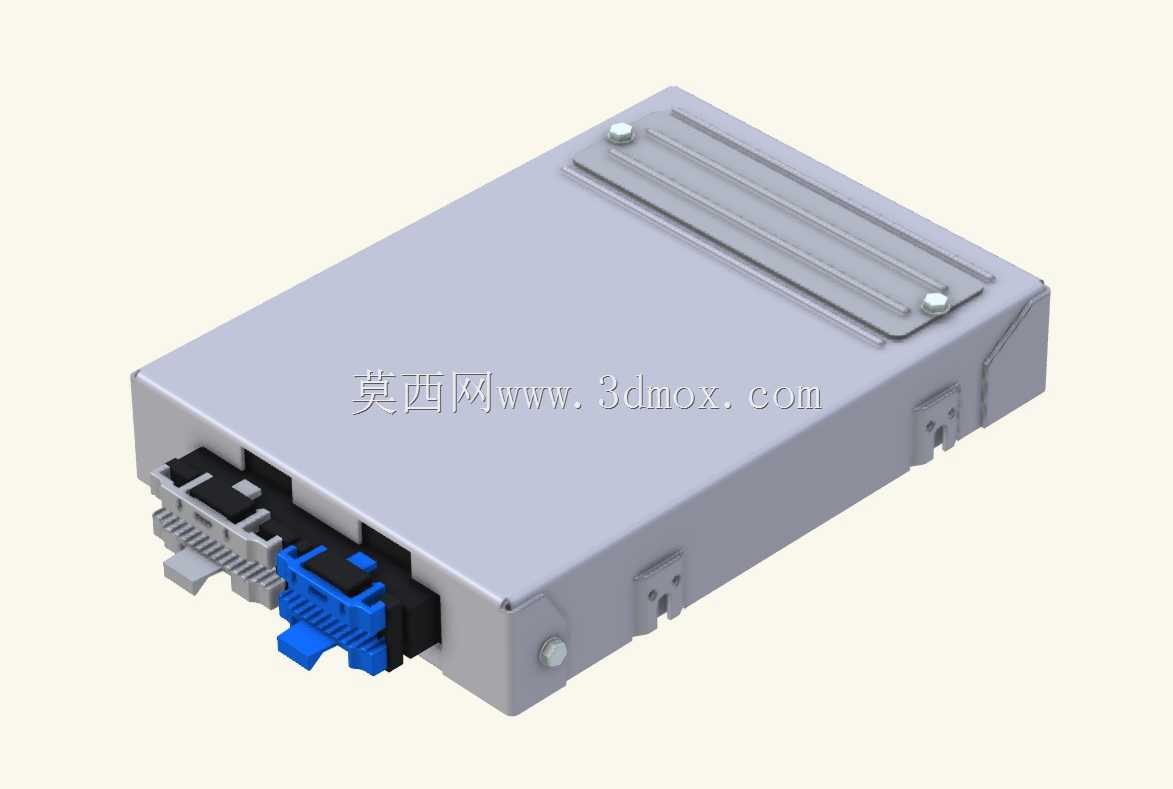

在商用车动力电控系统的配套开发环节，发动机控制模块是决定动力输出稳定性、排放合规性的核心车载部件，本次呈现的通用TBI发动机控制模块结构，完全围绕车载安装场景的实际约束完成细节设计。从安装边界来看，模块整体采用封闭式金属壳体结构，壳体边缘做了卷边压合处理，既可以实现内部电路板的全密封防护，抵御发动机舱内的油污、粉尘以及飞溅水汽侵蚀，也能利用金属壳体的屏蔽特性，隔绝车载电气系统的电磁干扰，避免控制信号出现传输偏差。壳体顶面设计有一体化冲压成型的加强筋结构，并非单纯的装饰造型，而是在不额外增加壳体壁厚的前提下，提升整体结构抗振强度，匹配车辆行驶过程中发动机舱持续存在的宽频振动工况，避免长期使用后壳体出现形变、内部接插件松脱的问题。模块的接插端采用了差异化的接口设计，蓝色的锁止式接插件为动力信号与主供电接口，配套的卡扣结构可以在接插完成后实现机械锁止，防止车辆颠簸导致接插件退针、接触不良，旁边的灰色多针接口则负责传感器信号采集与车载通讯链路传输，接口的引脚排布做了防呆设计，装配过程中不会出现错插的问题。壳体侧面预留的安装固定位，采用了嵌入式金属衬套的设计，避免螺栓锁紧时压裂铝合金壳体，固定位的孔位间距完全匹配通用系列车型发动机舱内的原有安装支架尺寸，可以直接实现原位替换安装，不需要额外改动支架结构。在设计思路上，整个模块的结构布局优先考虑了车载工况的可靠性，壳体的散热面做了平整化处理，安装后可以贴合安装支架的金属面，将内部功率元件工作产生的热量通过壳体传导到支架上实现被动散热，不需要额外加装散热风扇，降低了部件自身的故障点。接插件的出线方向做了侧向布局设计，安装后线束可以顺着发动机舱的原有走线槽排布，不会和周边的进气管路、线束产生干涉，也预留了足够的线束弯折半径，避免长期振动导致线束根部断裂。这类控制模块在实际应用中，负责采集发动机的转速、进气压力、水温、节气门位置等多路传感器信号，经过内部运算后输出喷油、点火的控制指令，直接决定发动机的怠速稳定性、动力响应速度以及排放水平，其结构设计的合理性，会直接影响整个动力系统的长期运行可靠性。在三维建模过程中，所有的安装孔位、接插件尺寸、壳体轮廓公差都严格按照车载零部件的装配要求设定，既可以用于电控系统开发阶段的安装匹配校验，也可以作为维修替换环节的尺寸参考，帮助技术人员快速确认部件的适配性，减少现场试装的工作量。
