六缸V型排列内燃动力装置结构建模

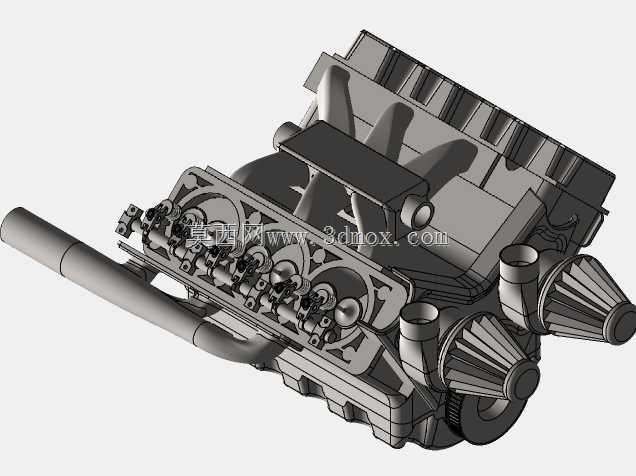

　　在乘用车辆、中小型工程作业设备的动力匹配场景中，V型六缸动力装置始终占据着平顺性与动力储备的平衡优势位置，这套三维结构完整还原了量产V6动力单元的核心装配逻辑，从缸体布局到周边附属构件的衔接都做了贴合实际工程状态的还原。不同于直列六缸的纵向长尺寸布局，V型六缸将两列气缸以60度夹角对称布置在曲轴两侧，这种布局首先压缩了动力单元的纵向安装长度，对于前置后驱、横置四驱的车型平台来说，能给前舱留出更多的悬架布置、散热系统安装空间，同时两列气缸对向做功的振动可以通过夹角设计实现大部分抵消，曲轴运转的一阶、二阶振动都能得到有效抑制，不需要额外加装大体积的平衡轴结构，既降低了动力单元的整体自重，也减少了运转过程中的额外功率损耗。

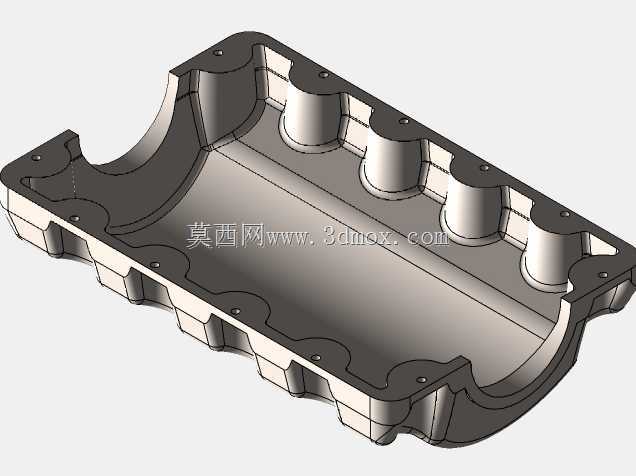

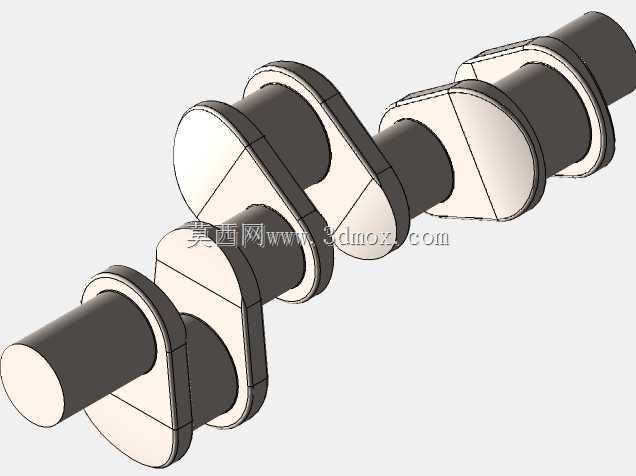

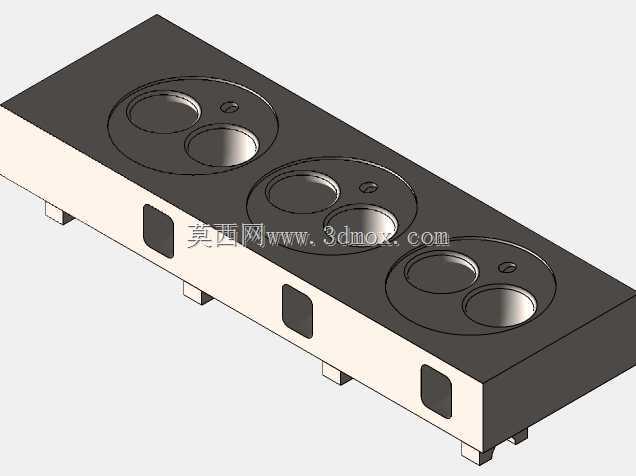

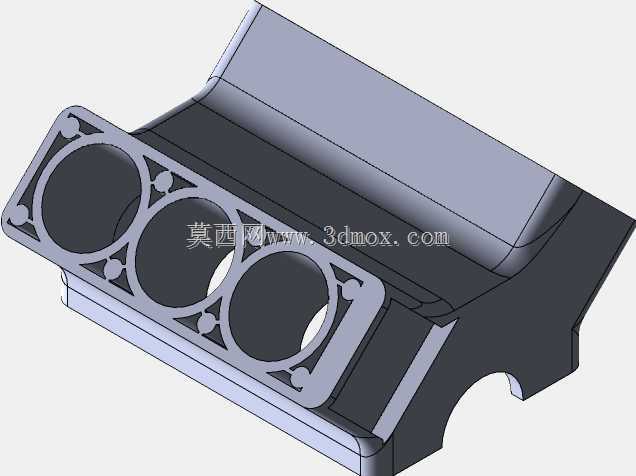

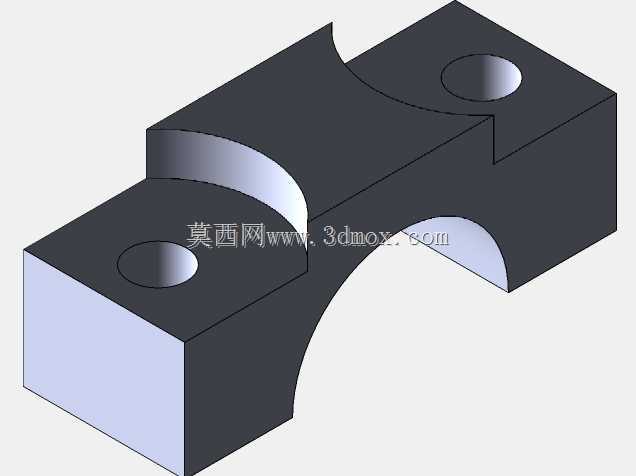

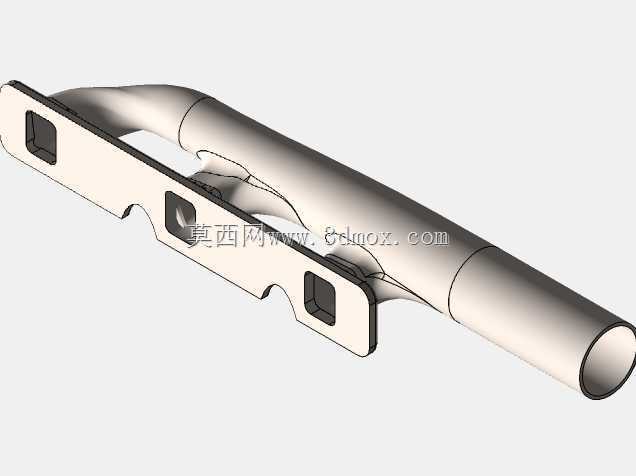

　　建模过程中优先还原了缸体的核心承载结构，曲轴箱部分采用了分体式主轴承盖设计，每个主轴承座都对应独立的轴承盖结构，通过螺栓预紧实现对曲轴主轴颈的径向定位，这种设计在实际装配中可以保证曲轴运转的同轴度，避免长期高负荷运转下出现轴颈偏磨的问题。两列气缸盖的进排气道走向做了清晰的结构呈现，进气侧预留了进气歧管的安装法兰面，法兰面上的螺栓孔位、定位销孔都按照实际装配公差做了对应布置，排气侧则对接了双涡轮增压器的安装位，两侧排气歧管的管路走向顺着缸盖排气口的角度延伸，尽量缩短排气门到涡轮叶轮的管路长度，减少排气脉冲的能量损耗，这也是当下小排量V6增压动力常用的管路布局逻辑。

　　从安装边界来看，这套动力单元的整体宽度控制在两列缸盖外侧边缘的范围内，前端轮系的布置预留了发电机、空调压缩机、水泵皮带轮的安装空间，皮带张紧轮的安装位也做了结构预留，前端的正时链条罩盖轮廓贴合缸体前端面的造型，不会突出于前端轮系的最大回转半径，避免在整车装配时与前横梁、散热模块发生运动干涉。后端的飞轮壳连接面匹配了自动变速器的安装法兰，法兰面上的定位销位置、螺栓孔分布都遵循通用的动力总成匹配规范，能够适配多数横置、纵置平台的变速器对接需求，油底壳的造型采用了深浅槽结合的设计，前部浅槽避开了前副车架的横梁位置，后部深槽保证车辆在倾斜、急加速急减速工况下，机油泵集滤器始终能浸入油液中，避免出现机油泵吸空导致的润滑失效问题。

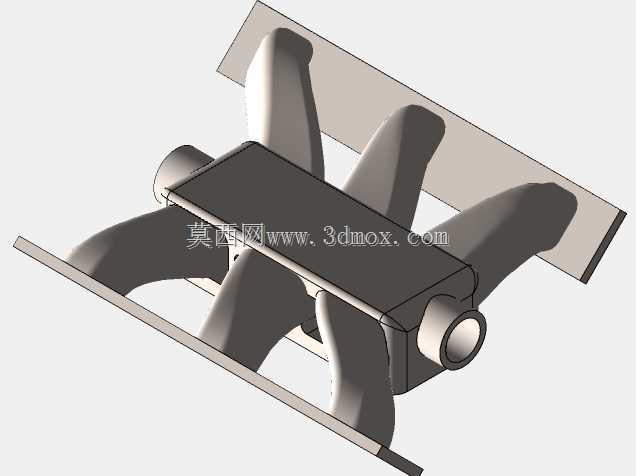

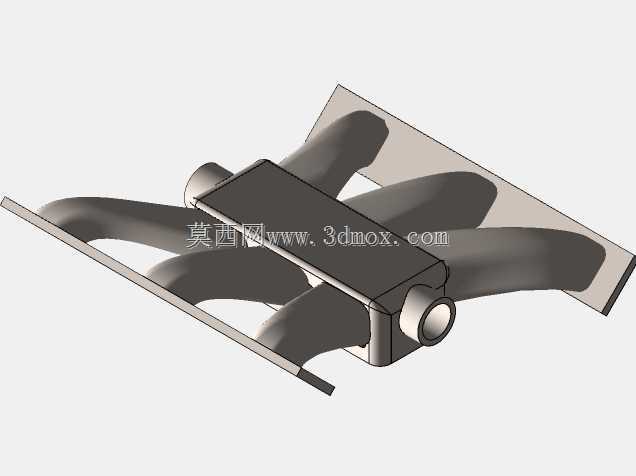

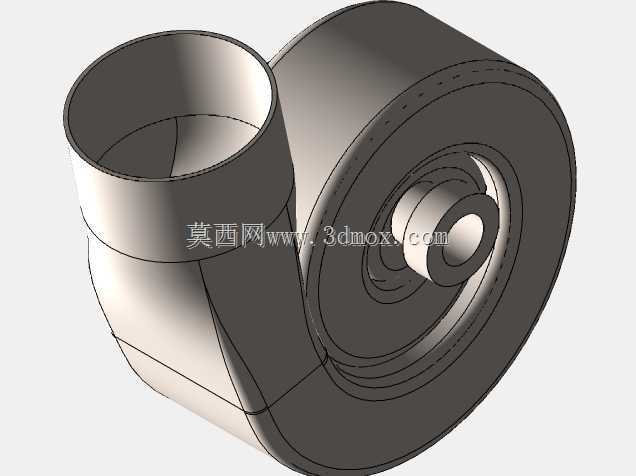

　　附属构件的建模也贴合实际使用状态，两侧的进气歧管采用了谐振腔集成设计，能够优化特定转速区间的进气效率，点火线圈的安装位垂直布置在每个气缸盖的中央位置，直接对接火花塞的安装孔，减少了高压点火线的长度，降低点火能量的传输损耗。排气侧的涡轮增压器模型还原了压气机壳、涡轮壳的基本轮廓，以及旁通阀执行器的安装位置，中冷器的连接管路走向顺着车身前侧的散热模块位置预留了接口，不需要额外做大幅度的管路弯折就能完成中冷管路的对接。整个动力单元的悬置安装位分别布置在缸体两侧的中部位置，以及变速箱壳体的后端位置，三点式的悬置布置能够有效过滤动力单元运转过程中的振动传递到车身，建模时这些悬置安装凸台的结构、螺栓孔深度都做了对应呈现，能够直接用于动力总成悬置系统的匹配校核。

　　在结构设计逻辑上，这套模型还原了量产V6发动机的强度分配思路，缸体的曲轴箱部分做了加强筋结构布置，在主轴承座与缸筒外壁之间设置了交叉的加强筋，提升缸体整体的刚性，避免高爆发压力下缸筒出现变形导致的活塞环密封失效问题。气缸盖的冷却水套结构虽然没有做内部流道的详细建模，但外部的水管接口、节温器座的安装位都做了准确还原，能够支撑冷却系统外围管路的布置设计。机油道的外部接口位置也对应了实际机型的布置，包括机油压力传感器、机油滤清器的安装座都在缸体侧面做了结构预留，方便后续做外围附件的装配拓展。对于从事动力总成匹配、整车总布置的工程人员来说，这套模型可以直接用于前舱布置的干涉校核，也可以作为同类型动力装置建模的结构参考，各个部件的装配关系都符合实际工程中的装配顺序，拆解后可以单独用于单个构件的结构优化设计参考。
