LG55VH7B商用显示背板结构设计方案

在商显工程落地场景中，55寸拼接单元的背板结构直接决定整屏安装精度、长期运行可靠性与后期维护效率，这套LG VH7B系列的背板结构，完全围绕窄边拼接场景的实际需求做设计适配。从实际工程应用来看，这类背板主要服务于安防监控中心、指挥调度大厅、商业展厅的拼接墙项目，需要同时兼顾模组固定、散热导流、电磁屏蔽、壁挂安装四大核心功能，不能只做单纯的承托钣金件。

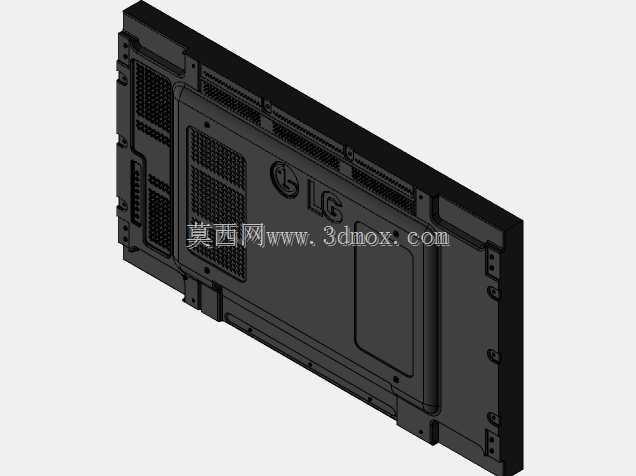

设计思路上，背板整体采用一体化冲压成型的钣金结构，边缘做翻边强化处理，避免大尺寸薄板在运输、吊装过程中出现形变，毕竟55寸面板的背板幅面较大，单纯靠平板钣金无法保证平面度，翻边结构搭配背部的冲压加强筋，能把整体平面度控制在安装允许的公差范围内，防止面板装配后出现受力不均导致的漏光、mura问题。背部预留的LG标识冲压位，既做品牌标识，也能通过局部冲压形变提升该区域的结构强度，避免大面积平面产生共振异响。

散热结构的设计完全匹配面板的发热分布，在驱动板、电源模块对应的背部区域，设计了阵列式的通风冲孔，冲孔的排布避开了内部走线的干涉区域，同时冲孔边缘做了去毛刺处理，防止装配时割伤线材。不同区域的冲孔密度根据对应位置的器件发热量做差异化设置，高发热区域冲孔占比更高，低发热区域保留更多完整钣金面保证结构强度，平衡散热与刚性的需求。

安装边界方面，背板四周预留了标准的壁挂安装孔位，孔位公差严格匹配通用拼接墙挂架的安装尺寸，同时侧边预留了模组拼接的定位销孔，多屏拼接时可以通过定位销快速对齐拼缝，减少现场调试的工作量。侧边的接口区域做了内凹式的结构设计，既可以保护外接接口不受碰撞，也能预留足够的线材插拔空间，避免壁挂后线材弯折过度导致信号传输故障。背板上的各个固定柱位，都做了凸包冲压处理，直接在钣金上冲出螺丝固定柱，不需要额外压铆螺母柱，减少装配工序的同时，也避免长期使用后压铆件松动导致的模组固定失效。

从结构细节来看，背板边缘的卡扣位设计，对应前壳的装配卡扣，装配时不需要额外打螺丝就能实现前框与背板的预固定，提升产线装配效率，卡扣的形变余量做了精准控制，既保证装配后卡扣连接紧密无松动，也方便后期维护拆卸时不会断裂。背部的走线卡槽一体冲压成型，内部线材可以直接卡入卡槽固定，不需要额外粘贴扎带固定座，减少辅材使用的同时，让内部走线更规整，避免线材散乱干扰散热风道。
