CA6140车床用带安装耳接线插座结构

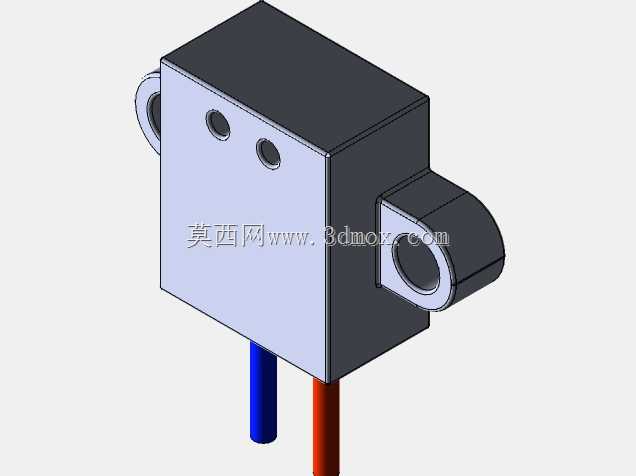

　　在普通卧式车床的电气布线环节，这类带侧装固定耳的接线插座是床身局部电路转接的常用连接件，主要承担操作面板附属电路、局部照明回路或是小型检测元件的线缆中转对接功能，区别于车床主回路的大电流接线端子，这类插座适配小线径的控制回路接线，能避免多股细线直接铰接带来的接触不良、线芯脱落问题。从结构设计来看，主体采用方正的盒式腔体结构，腔体内部预留了足够的接线空间，可容纳2-3组接线端子的排布，正面开设的两个小圆孔是端子锁紧螺丝的操作位，接线完成后无需拆解整个插座外壳，直接通过这两个孔位就能完成端子螺丝的紧固与复检，适配车间现场的快速检修需求。两侧延伸出的带孔安装耳是整个结构的安装定位核心，安装耳与主体腔体采用一体化结构设计，

　　避免了拼接式安装耳长期受振动出现的开裂问题，安装耳上的通孔为光孔设计，适配M3或是M4的半圆头安装螺钉，安装时可直接将插座固定在床身的预制安装凸台或是电气安装板的对应孔位上，两个安装耳的中心距与CA6140车床床身对应安装位的孔距完全匹配，无需现场二次扩孔或是额外加装转接支架。插座底部伸出的两根不同颜色的绝缘引出柱，分别对应不同的接线极性，红色对应相线、蓝色对应零线或是信号回路，现场布线时可通过颜色快速区分线路，减少接线错接的概率，引出柱的长度经过适配设计，刚好能穿过安装板的过线孔，避免线缆在插座根部出现过度弯折导致的绝缘层破损。设计过程中优先考虑了车床加工现场的复杂工况，主体外壳的壁厚设置为1.5mm，既保证了整体结构强度，

　　能承受车间日常的磕碰、切削液飞溅的影响，又不会因为壁厚过大导致整体尺寸冗余，占用过多的电气安装空间。安装耳的根部做了圆弧过渡处理，避免应力集中，在车床运行产生的持续振动下，不会出现安装耳断裂的问题。插座的整体外形尺寸控制紧凑，主体部分的长宽高比例适配CA6140车床溜板箱、进给箱附近的狭小安装空间，不会与周边的操作手柄、传动杆件产生运动干涉，安装完成后插座正面的操作孔位刚好朝向检修人员的常规操作方向，日常检修时无需俯身或是探入设备内部就能完成接线紧固操作。这类插座的结构设计没有采用多余的卡扣或是复杂的拼接结构，所有结构都围绕车床现场的安装、使用、检修需求设置，腔体边缘做了微小的倒角处理，避免装配时割伤操作人员的手部，

　　安装耳的端面与主体腔体的安装基准面保持齐平，安装后能完全贴合安装面，不会出现倾斜导致的接线应力。在实际使用中，这类插座可承载的电流适配车床控制回路的常规负载，绝缘外壳的材质选用耐切削液腐蚀的工程塑料，长期接触车间内的乳化液、润滑油也不会出现材质脆化、绝缘性能下降的问题，引出柱的绝缘层与主体外壳采用同材质一体化注塑成型，衔接处没有缝隙，能避免切削液、粉尘从线缆引出位置进入腔体内部造成接线短路。从建模逻辑来看，整个结构先绘制主体腔体的基础方块，再通过拉伸切除做出内部的接线空腔，之后在两侧拉伸生成带孔的安装耳，对安装耳根部添加过渡圆角，再在正面切除出两个螺丝操作孔，最后在底部拉伸生成两个不同颜色的绝缘引出柱，所有特征的尺寸都严格匹配车床的实际安装边界，安装孔的位置度公差控制在0.1mm以内，保证安装时能顺利对准床身的预制螺纹孔，不会出现安装错位的问题。
