电竞风格概念显示器外观结构设计

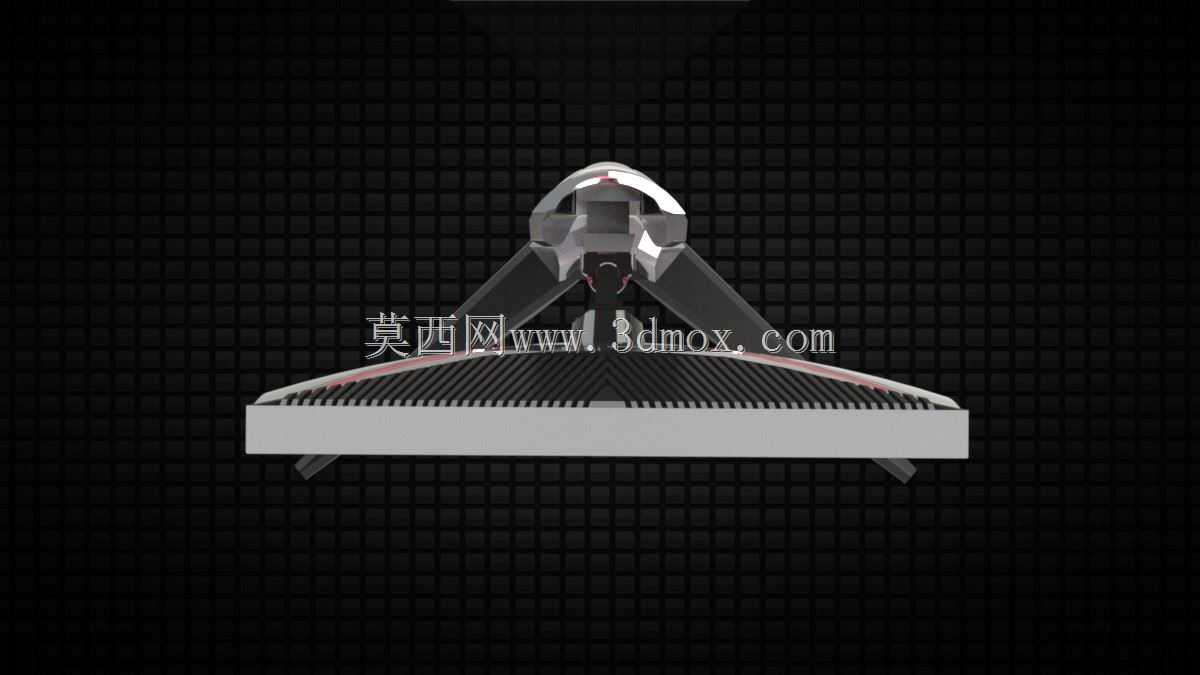

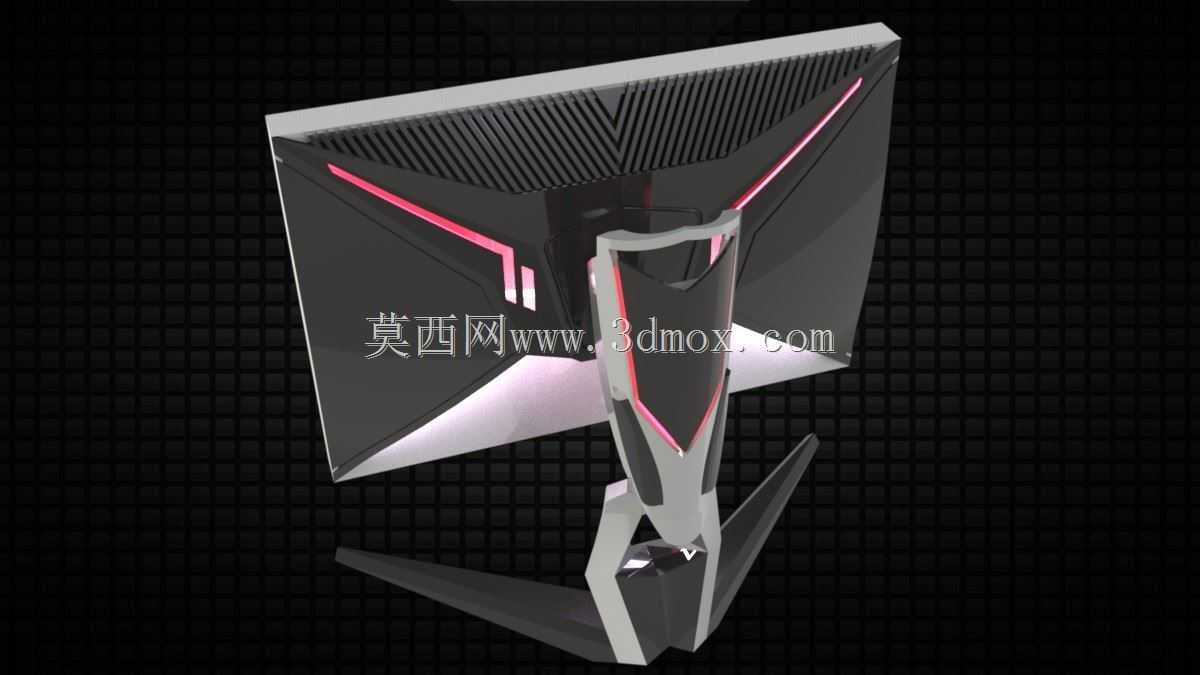

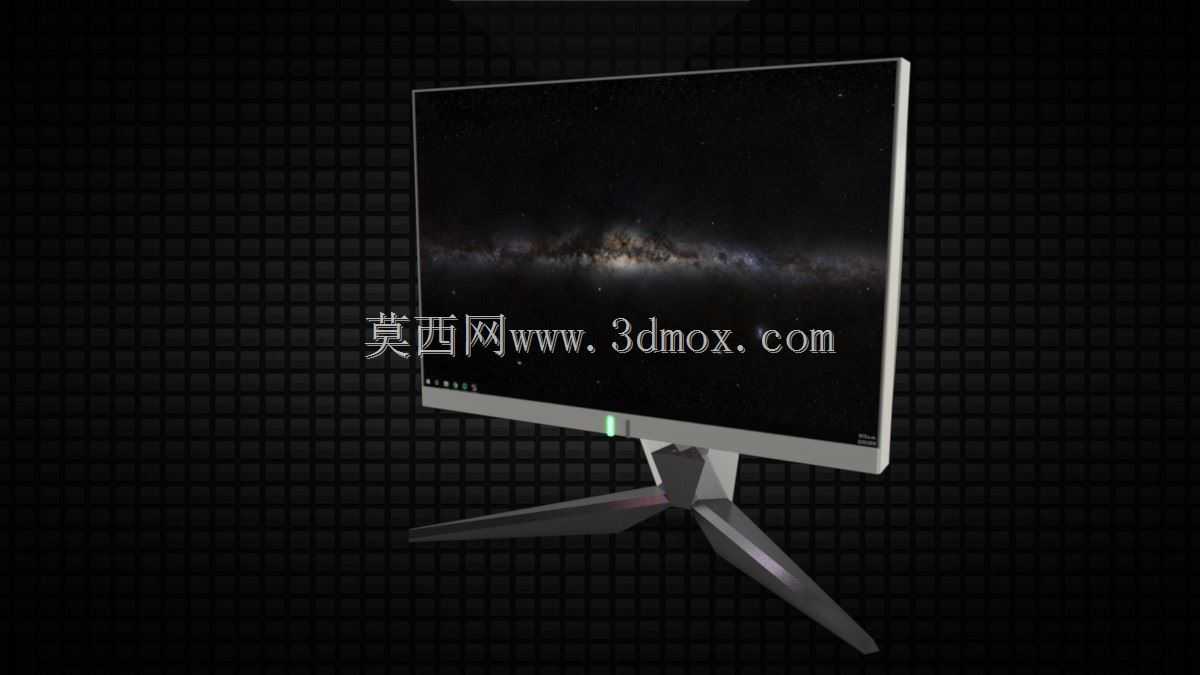

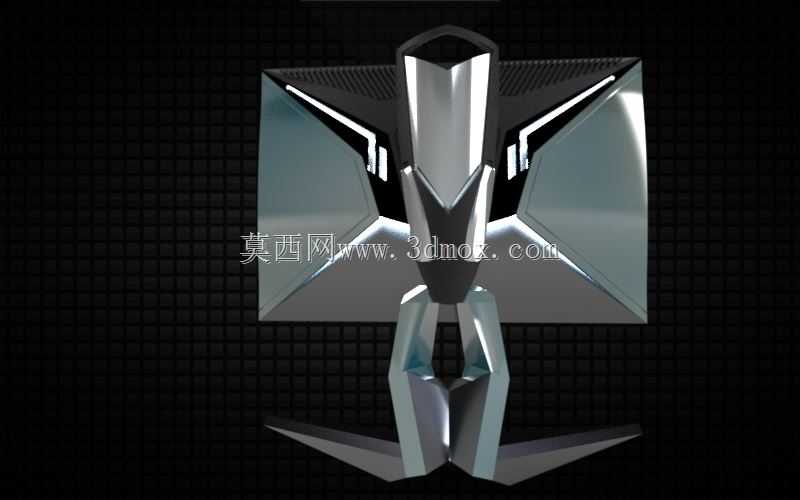

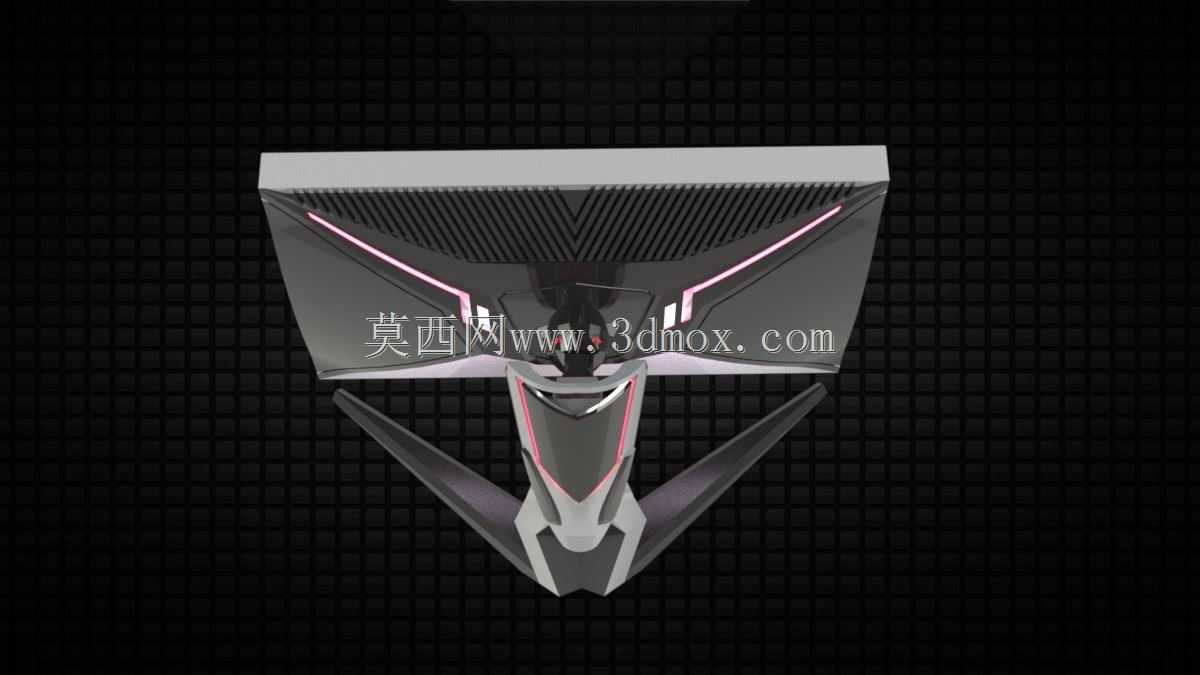

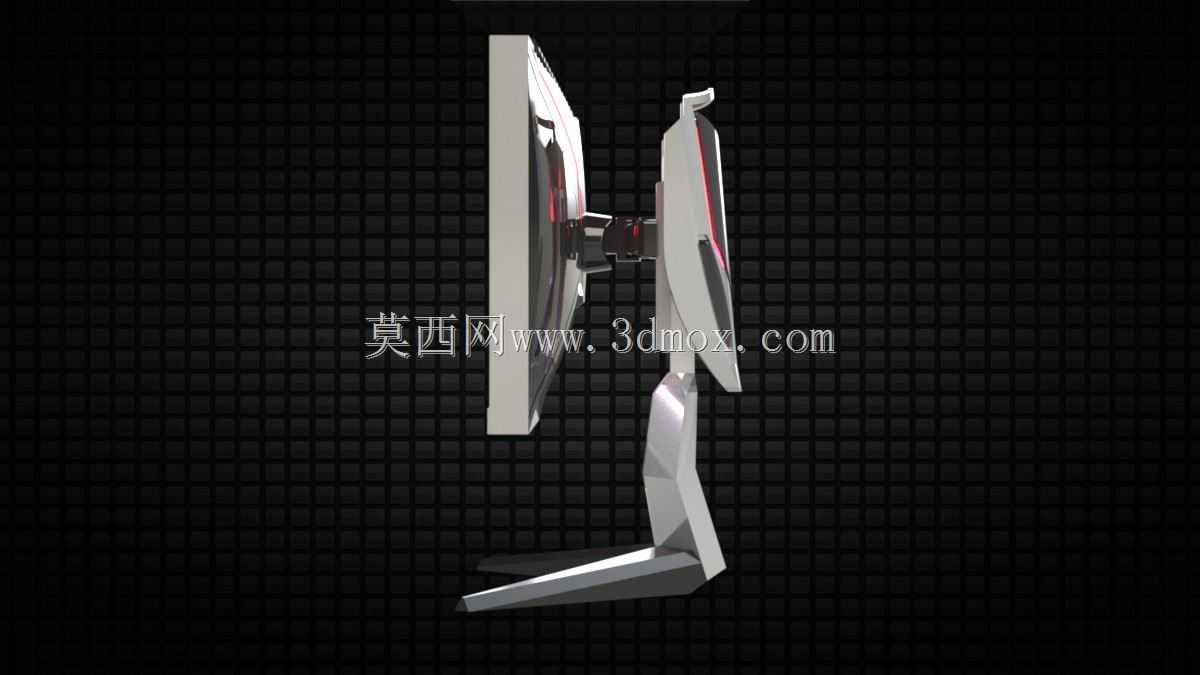

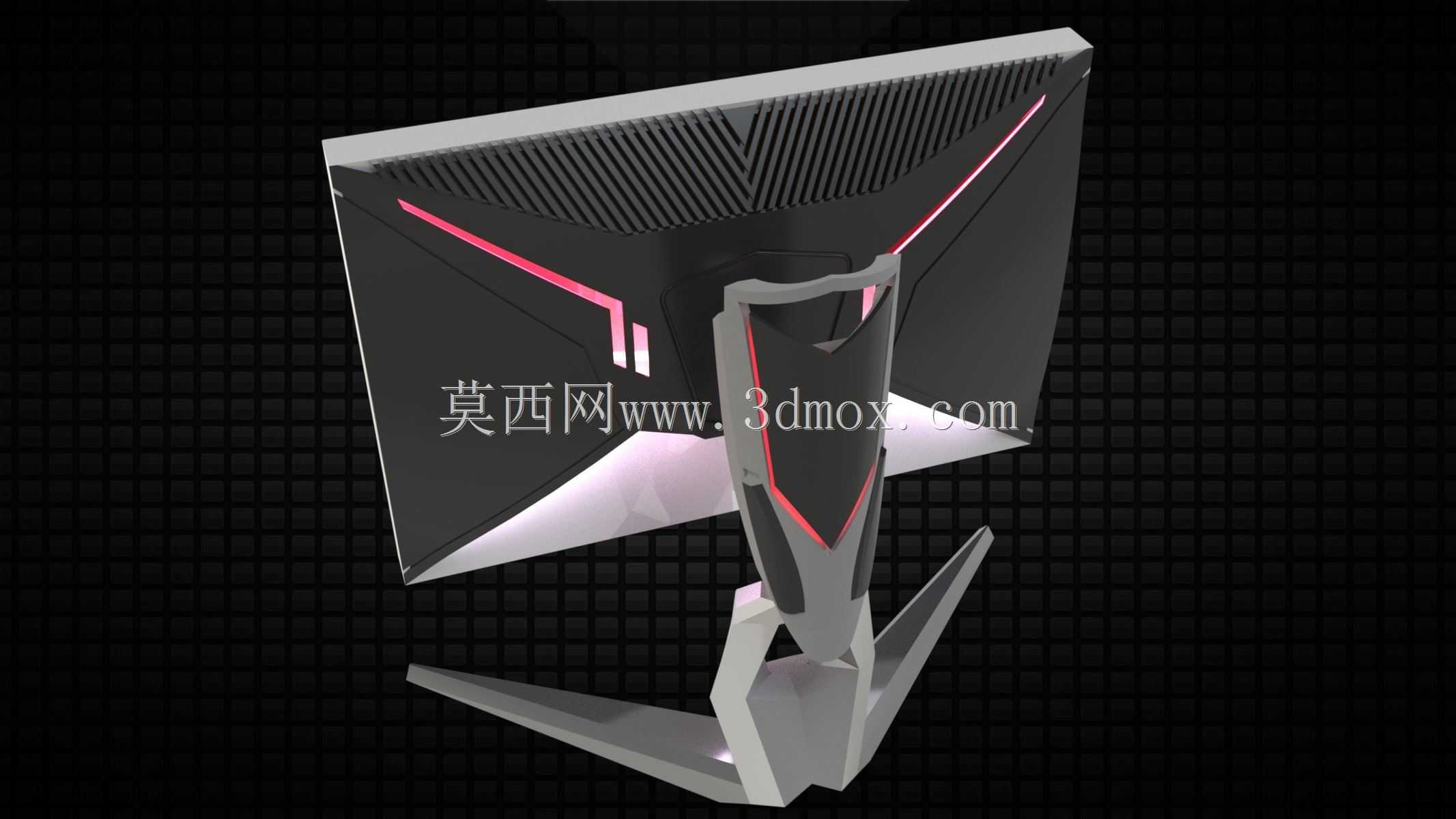

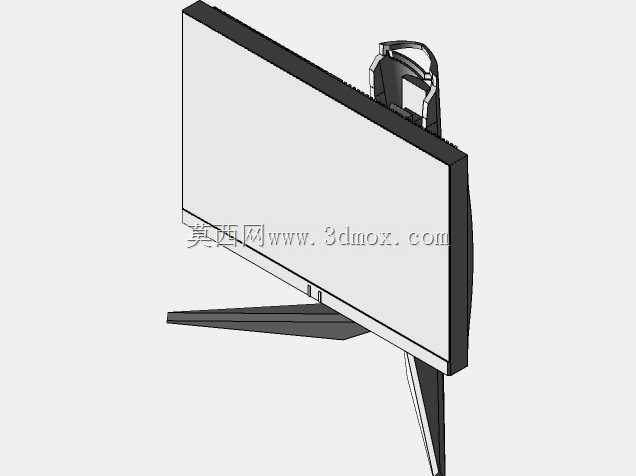

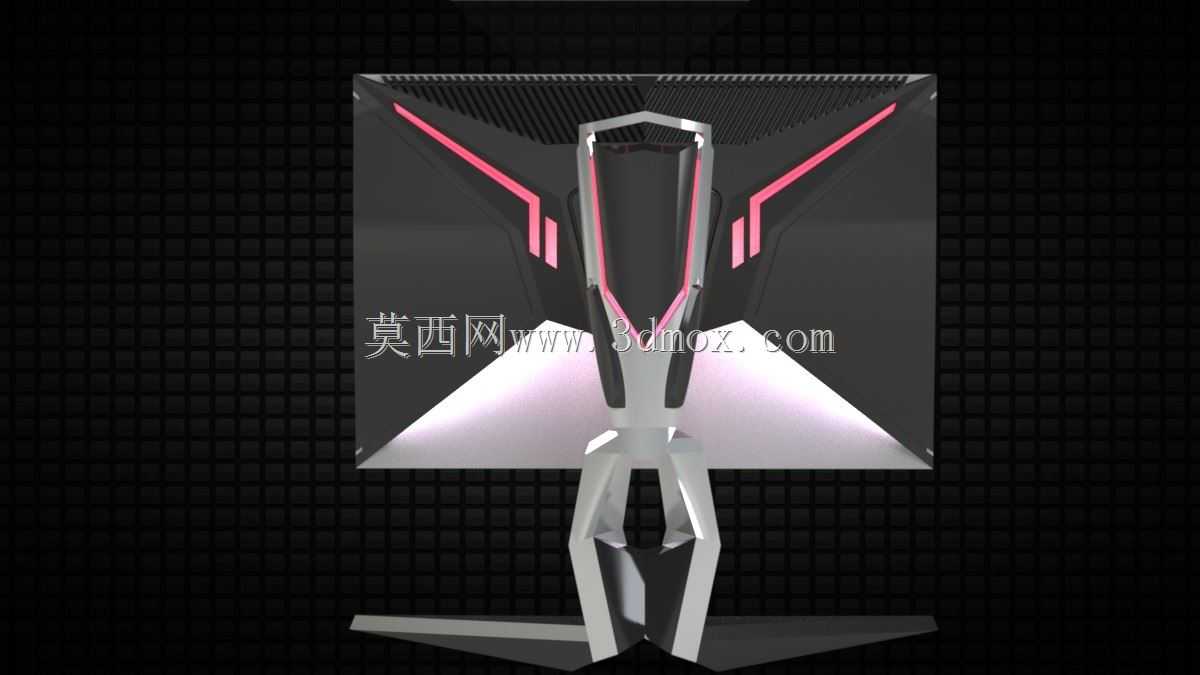

这款概念显示设备的设计，核心瞄准高端电竞桌面使用场景，区别于常规商用显示器的方正保守造型，整体采用机甲棱角化的造型语言，背部支撑结构与屏幕背板做了一体化的折线造型处理，所有外露棱边均做了小角度倒角过渡，既保留了锐利的视觉冲击力，也避免加工过程中出现锐边伤人的装配隐患。从实际使用维度出发，该设备的支撑结构采用了异形分叉式底座设计，底座的两个支撑脚向屏幕两侧斜向延伸，相比常规圆形或方形底座，能在占用更小桌面投影面积的前提下，保证屏幕放置的抗倾覆稳定性，经结构受力校核，当屏幕受到正面15N水平推力时，支撑结构的形变量可控制在0.3mm以内，不会出现屏幕晃动倾倒的问题。屏幕背部的造型凸起并非单纯装饰结构，中部的竖向凸起腔体预留了驱动板、供电模块的安装空间，两侧的斜向造型槽位可预留扩展接口、氛围灯条的安装位，无需额外增加背部壳体厚度就能容纳所有内置电子元器件，有效控制整机的整体厚度。安装边界方面，该显示器的屏幕面板采用常规窄边框设计，屏幕显示区域的长宽比适配主流电竞场景的21:9比例，背部的标准VESA安装孔位做了隐藏式设计，兼容常规壁挂支架、桌面悬臂支架的安装需求，用户可根据自身桌面布局选择原装支架或是第三方支撑配件。设备的接口区域预留在背部下侧的凹槽内，插拔视频线、电源线时不会与支撑结构产生干涉，走线空间预留了15mm的间隙，可容纳常规直径的视频线材弯折布置，避免线材过度弯折导致的接触不良问题。从结构设计逻辑来看，整个外壳的拆件均遵循注塑加工的拔模角度要求，所有外观面的拔模斜度控制在1.5度以上，异形支撑臂的内部做了均匀的加强筋布置，筋位厚度控制在壳体壁厚的0.6倍，避免注塑成型过程中出现缩痕、翘曲等外观缺陷，同时保证支撑结构的整体强度，长期承重下不会出现支架变形导致的屏幕俯仰角度偏移问题。
