直角安装带衬套立式支撑座结构设计

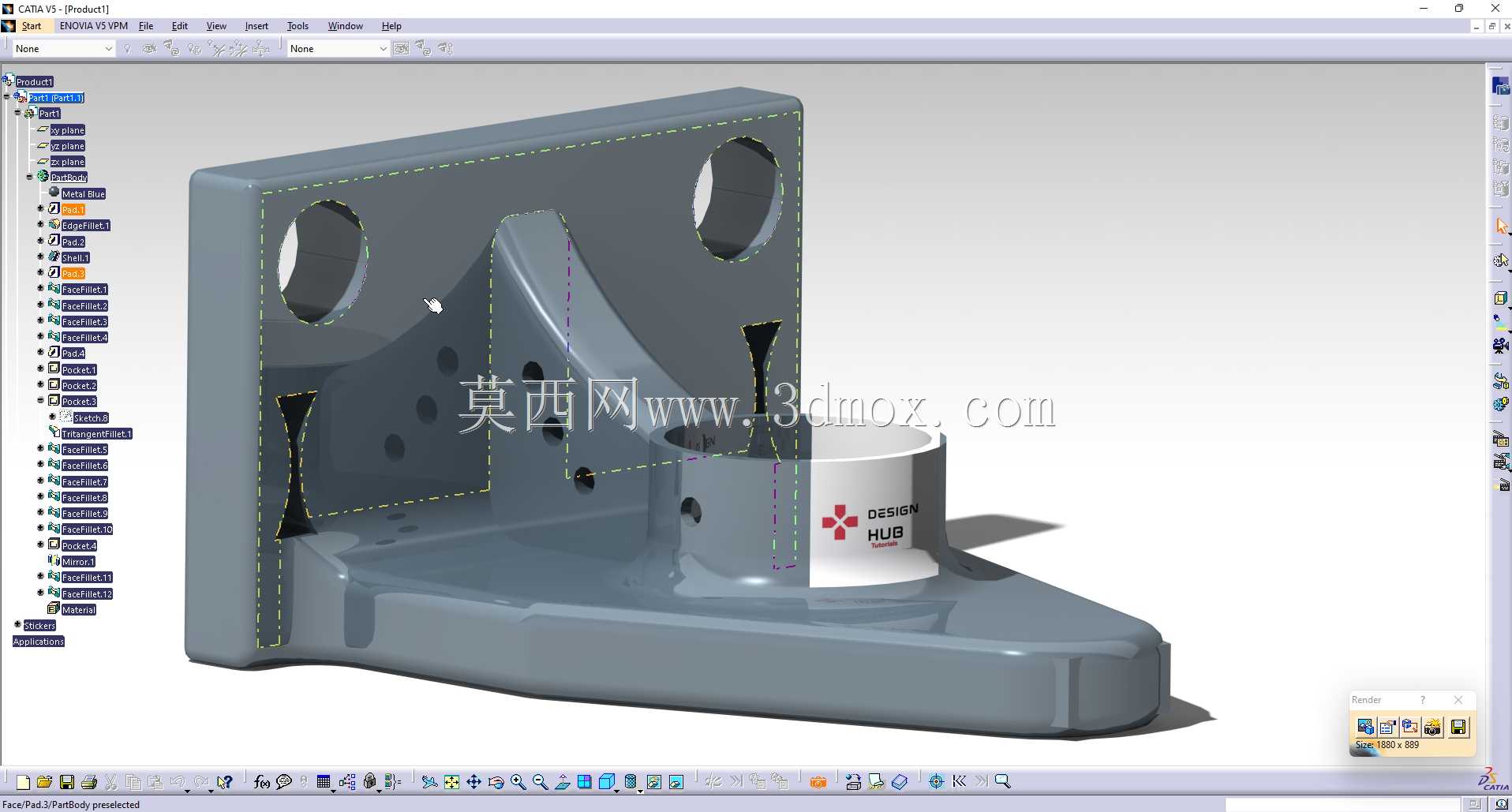

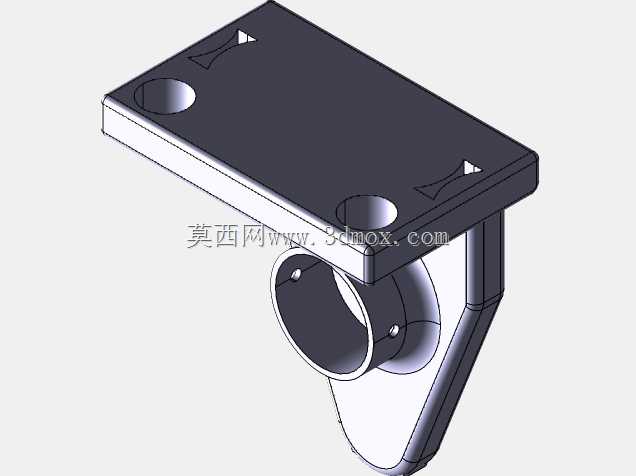

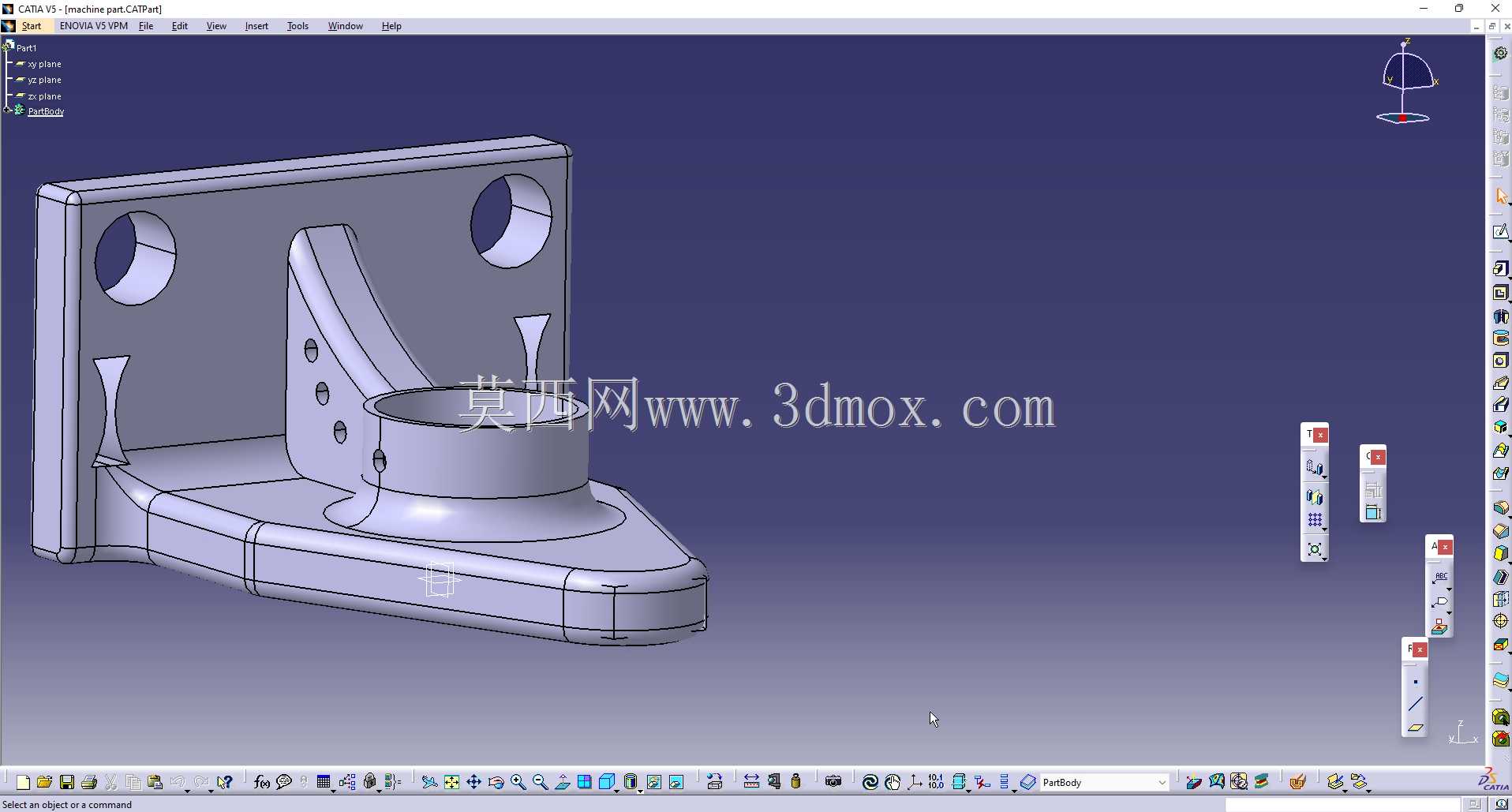

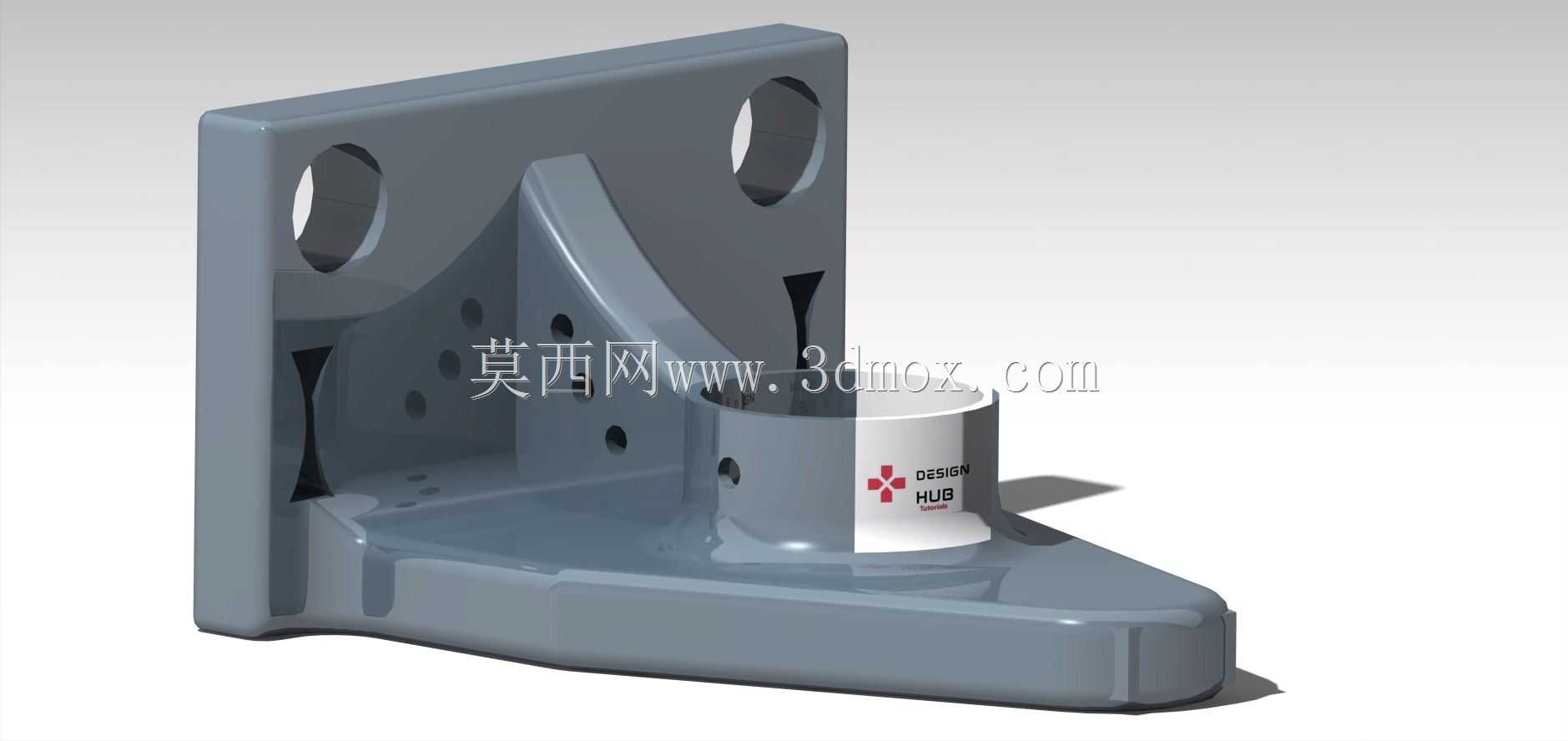

这款直角结构的支撑连接件，在工业装配场景中主要承担垂直安装面与水平承载面的载荷过渡作用，常见于自动化生产线的型材框架接驳、小型设备的脚座固定、检测工装的定位基准搭建场景，能够在不额外增加转接板的前提下，直接完成两个垂直方向构件的刚性连接，减少装配累计误差。从结构设计逻辑来看，垂直安装面设置了两个对称的沉头安装孔，孔位间距匹配常用工业铝型材的槽口中心距，安装时螺栓可完全沉入沉孔内，避免突出的螺栓头干涉后续相邻部件的装配，垂直面的边缘做了等厚度的加强筋过渡，筋板从垂直安装面底部一直延伸到水平承载面的远端，在承受侧向倾覆力矩时，能够将应力均匀分散到整个基座平面，避免直角连接处出现应力集中断裂的问题。水平承载面采用了前窄后宽的梯形轮廓，在保证安装面接触面积足够的前提下，尽可能减少基座自身的重量，同时前端收窄的结构能够适配安装空间局促的工位，避免与周边管线、运动部件发生干涉。中间的立式衬套安装位采用了同轴度精度较高的圆孔设计，衬套与基座本体采用过盈配合压装，衬套内孔可穿过导向轴、定位销或者小型导杆，既可以作为滑动导向的支撑位，也可以作为旋转轴的固定铰接座，衬套侧壁预留的顶丝孔能够在轴类零件穿入后完成周向和轴向的锁止，防止轴件在运行过程中出现窜动。从安装边界尺寸来看，垂直安装面的总高度与水平基座的总长度比例控制在1:1.2左右，这个比例能够保证支撑座在承受垂直方向的静载荷时，重心始终落在水平安装面的支撑范围内，不会出现侧翻风险，水平基座的底面做了0.1mm的平面度公差要求，安装时能够与安装基面完全贴合，避免出现虚位导致的装配精度下降。整个零件的壁厚保持均匀，相邻壁厚差不超过2mm，不管是采用机加工方式制作金属样件，还是采用注塑工艺批量生产塑料材质的配件，都不会因为壁厚不均出现缩痕、内应力过大的问题，垂直面与水平基座的连接处采用了R3的圆角过渡，既能够减少加工时的应力集中，也能避免尖锐棱角在装配过程中划伤操作人员。在实际选型使用时，可根据承载的载荷大小选择不同的材质，轻载场景下可选用POM或者尼龙材质降低整体重量，重载场景下可选用45号钢表面发黑处理或者6061铝合金阳极氧化处理，提升结构强度和防锈能力，衬套部分可根据使用场景更换为铜套或者含油轴承，降低导向运动时的摩擦系数，延长部件的使用寿命。
