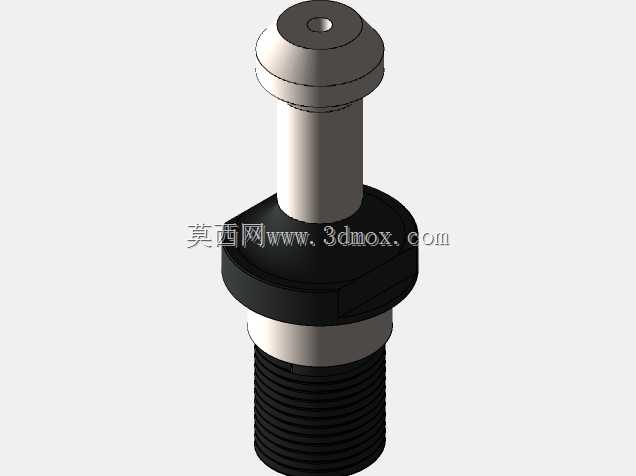

数控加工中心用BT40主轴拉力螺栓结构设计

在数控铣床、加工中心的主轴装刀系统里，这类拉力螺柱是连接主轴拉爪与标准BT刀柄的核心受力零件，直接决定刀柄装夹的刚性与加工过程的稳定性，一旦出现螺纹滑牙、头部拉脱或者同轴度超差，轻则导致加工振纹、工件尺寸超差，重则会出现高速旋转下刀柄飞出的安全事故，是机床主轴系统里不可忽视的关键连接件。

设计这类零件时，首先要匹配BT40刀柄的尾部拉钉接口尺寸，头部的圆弧锥面必须和主轴内拉爪的卡合曲面完全贴合，接触面积要控制在85%以上，避免局部应力集中导致的早期疲劳失效；中间的法兰限位台阶要严格控制轴向厚度，保证拉爪拉紧后刀柄的锥面和主轴锥孔的贴合过盈量在合理区间，过松会导致刀柄窜动，过紧则会加速拉爪与锥孔的磨损。下部的外螺纹段要和刀柄尾部的内螺纹精准适配，螺纹公差选用中等精度的过渡配合，既保证旋合顺畅，又避免螺纹间隙带来的装夹偏移。

从安装边界来看，该螺柱整体装入刀柄尾部后，外露的头部长度要匹配对应型号主轴的拉爪行程，不同厂家的主轴拉爪行程存在细微差异，设计时预留了0.2mm的轴向调整余量，可适配绝大多数常规BT40主轴的装刀行程需求；螺柱的最大外径处要避开主轴内孔的吹气孔位置，保证换刀时的压缩空气通路顺畅，避免铁屑、切削液被吸入主轴锥孔造成研损。

实际应用场景中，这类螺柱需要承受主轴高速旋转时的离心力、切削过程的轴向拉力与径向振动载荷，因此结构设计上在头部与杆部的过渡位置做了大圆角过渡，消除应力集中点，法兰端面与杆部的垂直度公差控制在0.01mm以内，保证拉紧后螺柱与主轴、刀柄的同轴度，减少高速旋转时的动平衡偏差。螺纹段的收尾处做了退刀槽设计，避免螺纹收尾的不完整牙型和刀柄端面发生干涉，保证法兰端面能完全贴合刀柄尾部的定位面，实现轴向的精准定位。

日常设备维护中，这类拉力螺柱属于定期检查更换的易损配件，每次更换刀柄或者定期保养时，需要检查头部锥面的磨损情况、螺纹的完好度，一旦出现拉痕、螺纹变形就要及时更换，避免故障扩大。建模过程中需要重点管控各个配合面的形位公差，尤其是头部圆弧面的轮廓度、法兰端面的垂直度、螺纹的同轴度，这些参数直接决定了零件装配后的实际使用性能，不能只做外形建模而忽略配合面的公差要求，否则加工出来的零件无法满足实际装机的精度需求。
