单缸风冷内燃机气缸体结构设计

　　这款气缸体是小型通用单缸风冷内燃机的核心承压基体，日常适配场景覆盖园林机械里的割灌机、微耕机动力头，小型两轮代步车的动力单元，以及便携发电机组的动力核心部分，这类应用场景普遍要求动力单元结构紧凑、自重轻，同时能在无外接水冷循环的条件下持续稳定输出功率，对缸体的散热效率、结构强度、安装适配性都有很明确的工程要求。从实际功能来看，气缸体首先要为活塞往复运动提供高精度的圆柱导向腔，腔体内壁的尺寸精度直接决定活塞环的密封效果，影响燃烧室内的压缩压力建立，一旦缸筒圆度、圆柱度超差，会直接出现窜气、烧机油、动力输出不足的问题。

　　同时缸体还要整合散热结构、安装接口、进排气对接位、曲轴箱连接面，把分散的动力系统部件集成在一个基体上，减少整机的零件数量，降低装配累积误差。设计过程中首先要平衡的是散热效率和结构自重的矛盾，风冷散热完全依赖缸体外壁的散热鳍片和流动空气的热交换，鳍片的排布方向顺着整机运行时的迎风方向设置，每层鳍片的厚度、间距都经过热负荷校核：鳍片过薄会在铸造、使用过程中出现振裂，过厚则会增加不必要的自重，还会降低热交换的比表面积；鳍片间距过小容易被杂草、灰尘堵塞，影响空气流通，间距过大则会减少总散热面积，导致长时间高负荷运行时缸体温度过高，引发润滑油碳化、活塞胀缸等故障。

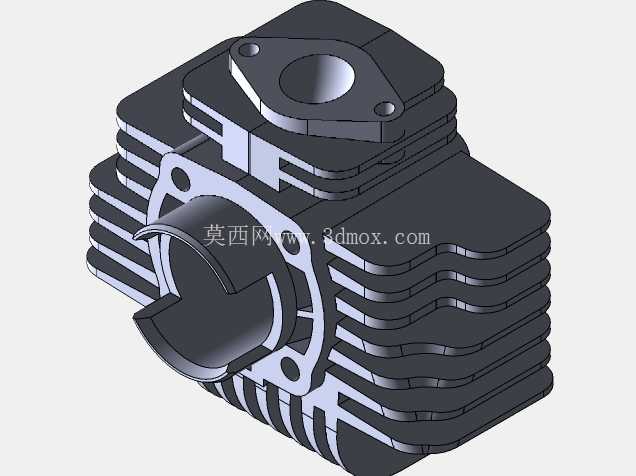

　　可以看到这款缸体的散热鳍片采用了不等高的波浪形轮廓，在缸头温度最高的燃烧室对应区域，鳍片的延伸长度更大，覆盖更多的热集中区域，而靠近曲轴箱的下部区域温度相对较低，鳍片尺寸适当收窄，在保证总散热面积满足热负荷要求的前提下，尽可能压缩缸体的整体外形尺寸，降低整机的重量。安装边界的设计上，缸体朝向进气侧的法兰面预留了两个定位销孔和螺栓过孔，用于安装化油器转接座或者进气歧管，法兰面的平面度要求控制在0.05mm以内，保证密封垫压紧后不会出现漏气问题，影响空燃比的稳定性。

　　侧面的大直径圆形对接面是和曲轴箱的连接位，周围均匀分布的螺栓孔要保证缸体和曲轴箱连接后，缸筒轴线和曲轴轴线的垂直度满足设计要求，否则会导致活塞运行时出现偏磨，缩短整机的大修周期。顶部的异形法兰是缸头安装位，对应燃烧室的配合面，需要承受燃烧爆发时的高温高压冲击，因此这个区域的壁厚做了局部加强，避免螺栓压紧时出现变形，或者燃烧压力作用下出现开裂。设计时还考虑了生产制造的工艺性，所有的鳍片转角都做了铸造圆角，避免浇铸时出现充型不满、冷隔等缺陷，机加工的基准面统一选在曲轴箱对接的下端面，减少装夹次数，保证各个安装面的位置度精度。实际选型匹配时，要重点核对缸筒的内径尺寸、活塞行程对应的缸体有效高度，以及各个安装法兰的孔位分布，确保和现有曲轴、活塞、缸头部件的适配性，不需要额外做转接修改就能直接完成装配。另外缸体的材质一般选用导热性较好的铝合金材料，高压铸造一次成型，后续只对缸筒内壁、各个安装密封面做机加工，在保证结构强度的同时，尽可能提升热传导效率，把燃烧过程中传递到缸壁的热量快速通过鳍片散发到空气中，维持动力单元的正常工作温度区间。
