10位3mm节距THT直插针座连接器

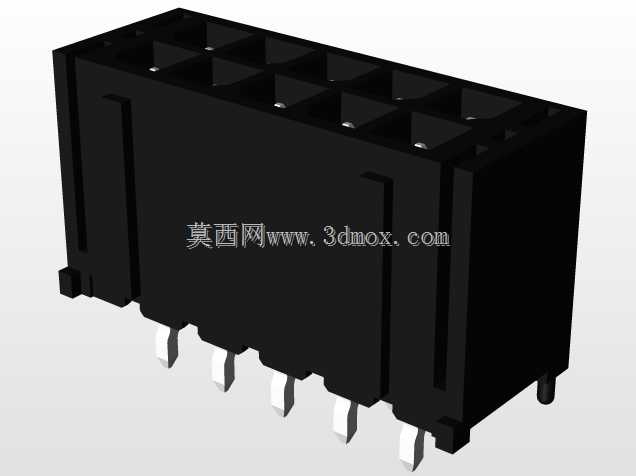

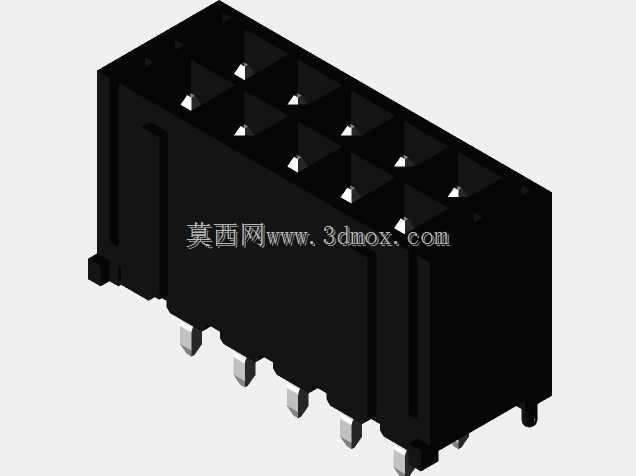

这款10位直插针座是PCB板间电流与信号传输场景中常用的板端连接部件，日常选型时多应用在工业控制板卡、电源模块、小型驱动装置的板级互联环节，用来实现两块平行排布PCB之间的垂直导通，替代飞线焊接能大幅提升产线装配效率，也能降低后期维护时的接线故障概率。设计上采用3mm标准节距排布，适配行业通用的同规格孔座对接，插合时的保持力经过调校，既能满足常规振动工况下的连接可靠性，也不会出现插拔力过大导致的PCB焊盘脱落问题；本体采用耐高温绝缘工程塑料注塑成型，能够适配波峰焊工艺的温度曲线，过炉时不会出现壳体变形、针位偏移的问题，插针部位采用铜合金基材镀锡处理，兼顾导通性能与焊接附着力，长期通电时的接触电阻稳定，不会出现接头发热导致的信号衰减或供电压降问题。外形尺寸上，本体总长度18.7mm、宽度7.36mm、整体高度9.9mm，布局PCB封装时需要预留对应的安装空间，插针伸出本体底部的长度适配常规1.6mm板厚的通孔设计，焊盘孔径按照插针直径做常规公差预留即可，本体两侧设置的定位柱能在过炉前快速卡入PCB的定位孔，避免贴片或插件工序中出现本体偏移，底部的支撑凸台能让本体与PCB板面保持合理间隙，既可以让焊锡充分浸润焊盘，也能避免清洗时助焊剂残留堆积在本体底部。实际选型时需要注意对接端的孔座位数与针位定义匹配，垂直安装时要确认上层板与下层板的间距适配针座的有效插合深度，避免出现插合不到位导致的接触不良，或是插合过深顶坏PCB的问题；建模时已经按照实际量产的公差标准做了细节还原，插针的倒角、本体的脱模斜度、定位柱的尺寸都和实物一致，导入装配体时可以直接用来做干涉检查，不需要额外调整安装位的尺寸，也能用来验证板卡堆叠时的空间余量，避免结构设计阶段出现连接器与周边元器件干涉的问题。
