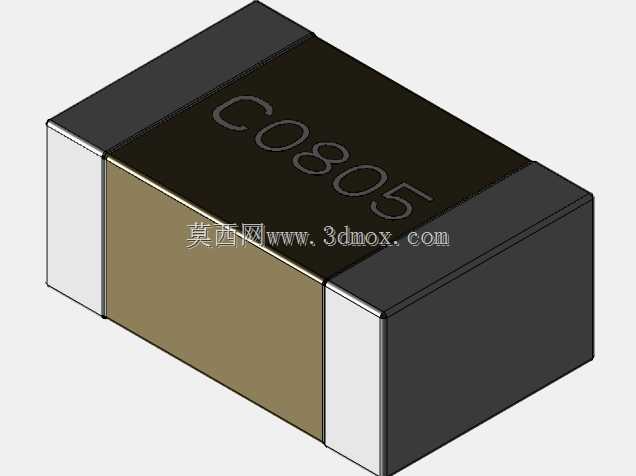

0805规格贴片MLCC电容三维结构模型

在消费电子、工业控制板卡、通讯设备的PCB布局设计环节，0805封装的贴片多层陶瓷电容是应用频次极高的无源基础元件，这类元件的三维建模精度直接影响PCB装配干涉检查、SMT钢网开孔设计、整机结构堆叠的仿真准确性。本次建模的这款贴片电容，严格遵循0805封装的行业通用尺寸规范，本体长度控制在2mm，宽度为1.25mm，整体高度0.85mm，建模过程中完整还原了元件两端的端电极结构，端电极的厚度、倒角弧度都按照实际量产元件的公差范围做了还原，避免在PCB装配仿真中出现元件与焊盘、周边阻容件、结构壳体的干涉误判。从实际应用场景来看，这类MLCC电容常被用于电源回路的去耦、信号通路的滤波、高频电路的耦合场景，在布局时往往需要紧贴IC的电源引脚布置，因此模型的外形边界精度直接决定了结构评审阶段的判断效率，不需要等到打样阶段才发现元件与周边结构的间隙不足问题。建模时没有做过度的细节简化，本体表面的标识印刷区域、端电极与陶瓷本体的衔接台阶都做了写实还原，既保证了模型在结构评审、装配仿真中的实用性，也控制了模型的面数，不会给大型PCB整板装配的三维浏览带来过多的性能负担。对于硬件结构工程师而言，准确的元件三维模型是开展DFM分析的基础，这款模型的安装边界完全匹配行业通用的0805焊盘封装尺寸，在导入EDA软件的三维环境时，可以直接与封装库的焊盘位置对齐，不需要额外调整坐标与尺寸参数。在做整机堆叠设计时，尤其是在轻薄类消费电子的内部空间规划中，这类小尺寸元件的高度公差往往会影响到屏蔽罩、壳体的内部净高设计，模型严格按照标称高度做了等比例还原，能够帮助工程师在设计阶段就精准核算元件与上方结构件的安全间隙，避免后期因为元件高度超差导致的壳体顶起、装配间隙不足等问题。端电极的建模也考虑了SMT焊接后的实际形态，电极的下边缘与焊盘的接触区域做了贴合实际的处理，在做焊接应力仿真时，也能更准确地还原焊点的受力分布，为产品的可靠性设计提供基础的模型支撑。
