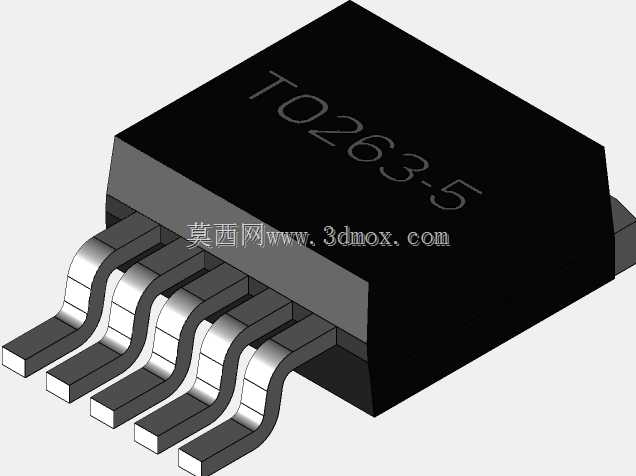

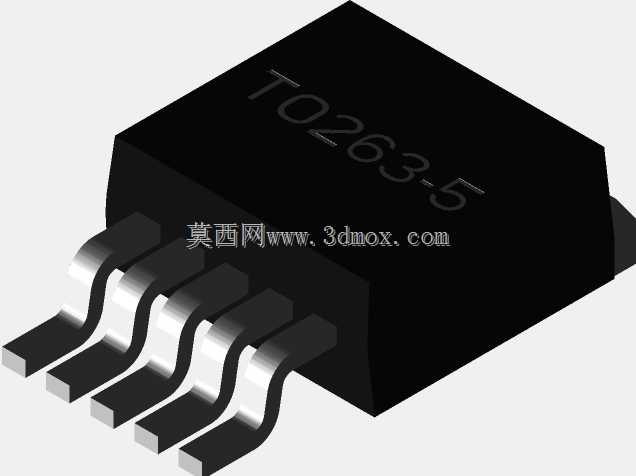

TO263封装五引脚贴片SMD芯片三维结构

在消费电子、工业控制板卡、车载电源模块的PCB布局设计环节，表面贴装器件的三维占位精度直接决定了后期SMT贴片的良率，也影响着整板的散热路径规划与结构干涉排查效率。这款TO263封装的五引脚贴片元件，是功率类半导体器件常用的封装形态，日常选型中常对应线性稳压器、功率MOS管、大电流驱动IC等需要兼顾散热能力与贴装效率的元器件。

从实际设计落地的角度看，该封装的引脚采用了鸥翼式成型结构，五根引脚沿封装本体单侧排布，引脚螺距设定为1.7mm，这个参数是匹配标准SMT钢网开孔、回流焊焊盘尺寸的核心依据，建模时严格还原了引脚的弯折弧度与末端焊区的平面度，避免结构设计阶段出现焊盘与引脚对位偏差，导致后期生产出现虚焊、立碑等工艺问题。封装本体的宽度为9.45mm，本体长度方向尺寸为10.2mm，本体高度方向预留了足够的散热金属裸露区域，对应PCB设计时需要在焊盘位置预留散热过孔阵列，匹配器件工作时的热量导出需求。

建模过程中优先还原了实际生产中的安装边界：引脚伸出本体的长度、引脚下沿距离PCB板面的 standoff 高度都按照行业通用封装规范做了还原，结构工程师做整板布局时，可以直接调用该模型做干涉检查，确认周边电容、电阻、接插件的排布距离是否满足安规要求与贴装设备的操作空间，同时也能提前评估器件与外壳、散热片之间的装配间隙，避免后期开模后出现装配顶碰的问题。不同于小尺寸的SOT封装，TO263封装因为承载的功率更大，本体的塑封厚度、引脚的铜材厚度都做了对应加强，建模时也还原了塑封本体表面的标识印刷区域的平整性，以及引脚表面的镀层质感对应的结构特征，方便做整机的渲染验证与工艺评审。对于电源类板卡的设计而言，这类封装的器件往往是板上的主要发热源，准确的三维模型可以帮助热仿真工程师提前划定散热区域，匹配对应的导热垫、散热片的尺寸，不用等到样板打样回来再反复调整结构，大幅缩短研发阶段的迭代周期。
