TO252封装双引脚贴片电子元器件结构

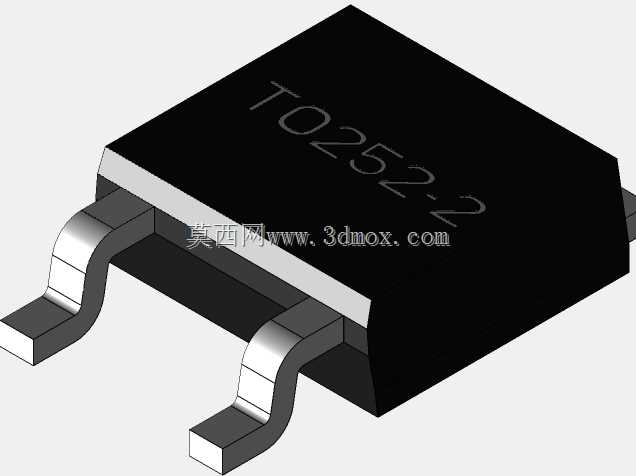

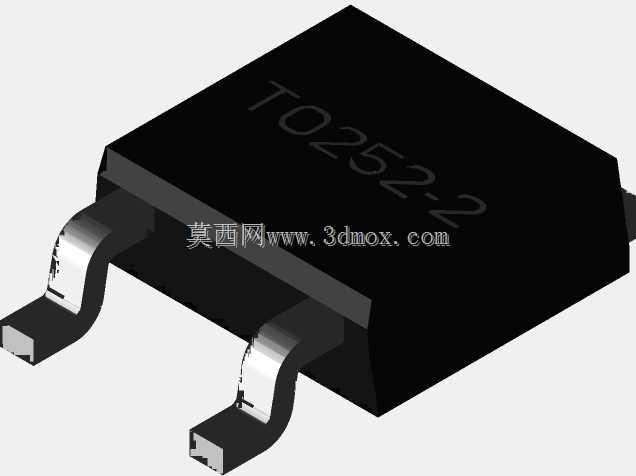

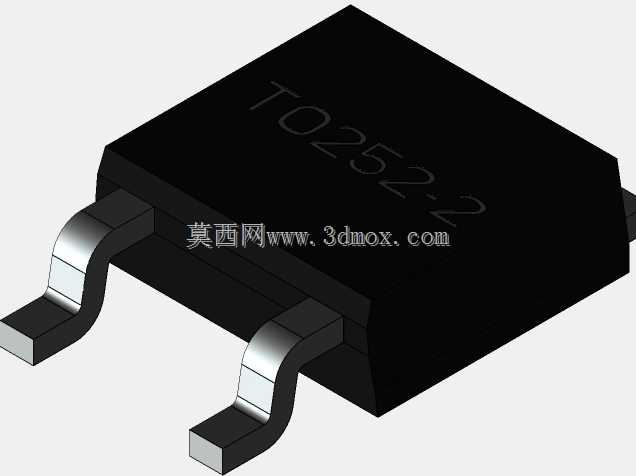

做了十几年消费电子与工业控制板卡的结构设计，TO252封装的贴片器件是板级布局里绕不开的常用元件，这类双引脚SMD封装的器件，大多承载功率MOS、低压差线性稳压器、肖特基二极管这类需要一定散热能力的半导体功能，在开关电源模块、电机驱动板、车载电控单元、工业IO接口板上的应用占比极高。做板卡三维布局的时候，这类封装的模型精度直接影响后续PCB布线、结构件干涉检查、散热片匹配的全流程效率，要是模型尺寸有偏差，轻则贴片时引脚对位偏移导致虚焊，重则散热片与周边电容、接插件顶死，整板返工的成本远高于前期把模型做准的投入。这款双引脚TO252封装的建模，首先要卡准核心安装边界：引脚节距4.57mm是贴片焊盘布局的核心基准，建模时引脚的成型弧度完全按照量产SMD器件的冲压成型公差做了还原，引脚末端的焊盘接触段做了0.05mm的平面度冗余，匹配SMT贴片时的锡膏印刷厚度公差，不会出现模型引脚与焊盘悬空的虚假配合。本体的尺寸边界严格对应实际器件的外形，本体长度6.73mm、宽度7.36mm的轮廓，在布局时可以精准预留周边的爬电距离，尤其是在高压板卡设计中，本体与周边高压走线的安全间距可以直接通过模型测量确认，不用反复对照规格书核对二维尺寸。本体背面的散热焊盘区域做了贴合实际的平面处理，要是后续需要给器件加装小型贴片散热片，能直接匹配散热片的安装接触面，不用再额外修正模型的贴合面。建模时特意还原了引脚与本体塑封的衔接段结构，很多网上的同类模型会把这个位置做的过于简化，要么把引脚和塑封本体做成一体，要么省略了引脚根部的包封结构，实际做板卡热仿真或者振动仿真的时候，这个位置的结构细节直接影响引脚应力分布的计算结果，尤其是车载类产品要做振动可靠性测试，引脚根部的应力集中点如果模型没做对，仿真结果完全没有参考价值。另外本体表面的标识区域做了平整化处理，后续如果要给模型添加器件丝印标识，可以直接在平面上贴图，不用额外处理曲面。在做整机结构的干涉检查时，这个模型的本体高度、引脚伸出长度都严格对应量产器件的上限公差，布局时只要按照这个模型预留空间，哪怕后续采购不同厂商的同封装器件，也不会出现尺寸超差导致的装配问题，毕竟不同半导体厂商的TO252封装会有细微的尺寸公差，建模时取公差带的上限做边界，能给后续物料选型留足冗余，不用因为换了物料供应商就重新调整板卡布局。
