水平安装轴向引线玻封二极管SOD-57结构

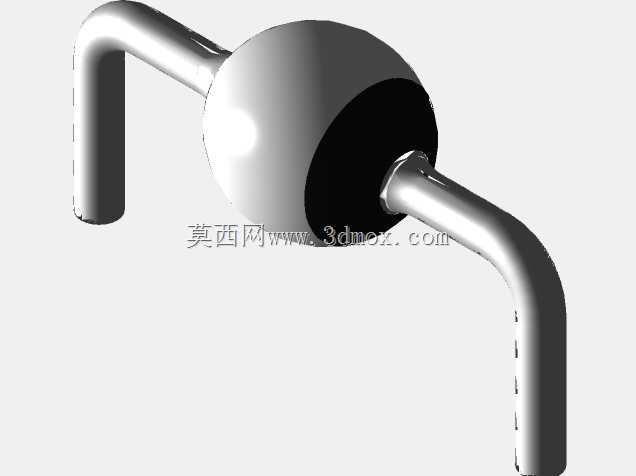

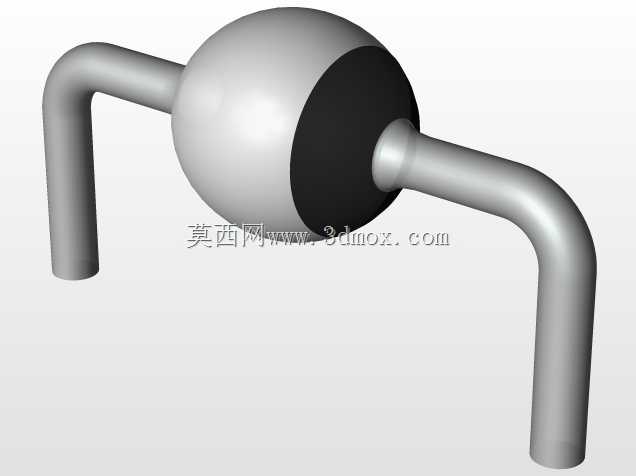

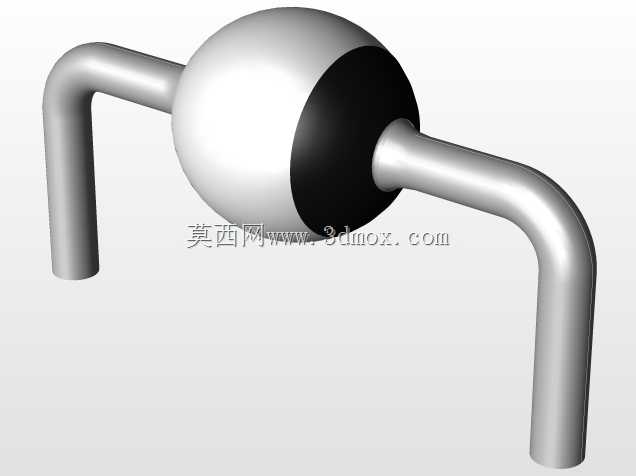

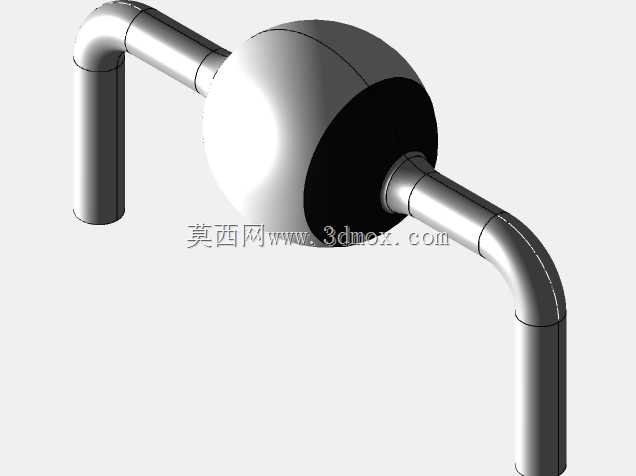

在消费类电子、工业控制板卡、低压电源模块的通孔插装工艺场景中，这类轴向引线的玻封二极管是板级电路里极为常见的被动保护与整流器件，不同于贴片封装的表贴器件，轴向引线结构能够适配波峰焊、手工补焊等多类焊接工艺，在小批量试制、维修替换场景下的操作容错率更高。从结构设计逻辑来看，中间的球形玻封腔体是管芯的密封保护结构，玻璃材质的封装一方面可以实现管芯与外界环境的气密封装，隔绝水汽、粉尘对半导体结的侵蚀，另一方面玻璃的耐高温特性能够匹配焊接过程中的短时高温冲击，避免封装开裂导致器件失效。两端延伸的金属引线采用平直同轴设计，在PCB布局时不需要额外做引线成型处理，直接对应板上预留的两个通孔即可完成插装，10mm的引脚节距刚好适配通用洞洞板、标准间距PCB的孔位排布，不需要额外弯折引脚就能完成装配，对于自动化插装设备来说，这种对称同轴的结构也能大幅降低供料、抓件的定位难度，提升产线装配效率。器件的核心封装球体直径为3.6mm，整体长度方向的尺寸边界控制在4mm的核心封装区间，在板上布局时只需要预留两个通孔之间10mm的直线空间，球体部分距离板面的高度不会超过2mm，不会和周边低矮的阻容元件产生空间干涉，在高密度的电源板布局中，这类小尺寸轴向器件可以贴板焊接，最大限度压缩板上的垂直空间占用，适配薄型化的电源模块外壳尺寸要求。从实际选型适配角度来说，这种水平安装的SOD-57封装二极管，多用于小电流的信号整流、续流保护、反接保护电路位置，引线的直径经过标准化设计，能够匹配0.8mm标准插装通孔的公差要求，插装后引脚露出板面的长度控制在1-2mm区间即可满足焊接浸润要求，不会因为引脚过粗导致插装困难，也不会因为引脚过细在焊接后出现机械强度不足的问题。建模过程中需要严格保证两端引线的同轴度，若引线出现偏斜，在自动化插装时会出现引脚无法对准通孔的卡料问题，玻封球体与引线的衔接位置做了圆弧过渡处理，避免应力集中导致引线在弯折、焊接受力时从玻封根部断裂，提升器件整体的机械可靠性。在电路装配完成后的三防涂覆工序中，光滑的玻封球体表面不会出现涂料堆积的问题，能够保证涂覆层的均匀性，不会影响器件的散热表现，小功率工况下器件本身的发热可以通过两端的金属引线直接传导到PCB焊盘上，借助PCB铜箔完成散热，不需要额外加装散热结构，进一步简化板上的布局设计。
