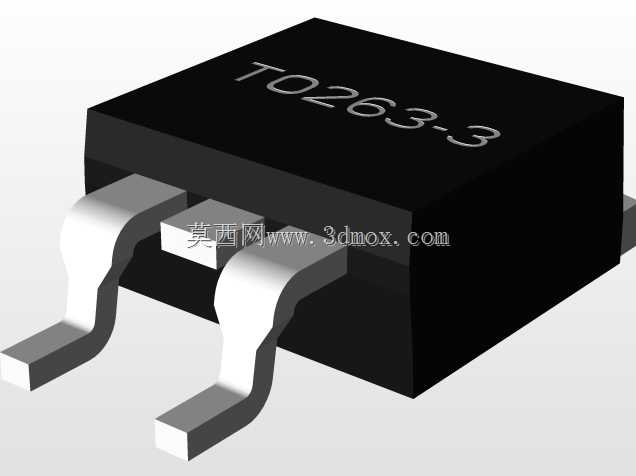

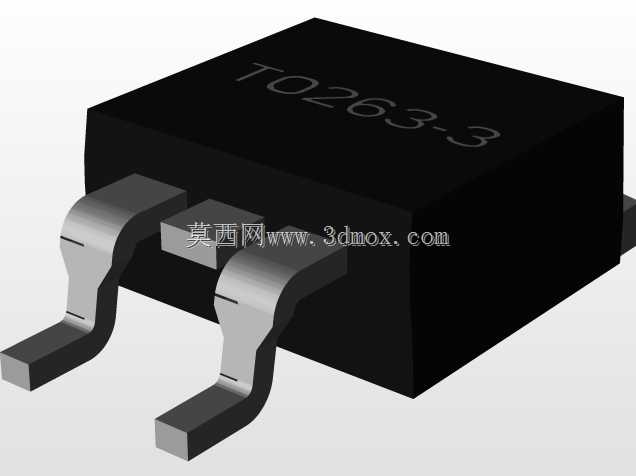

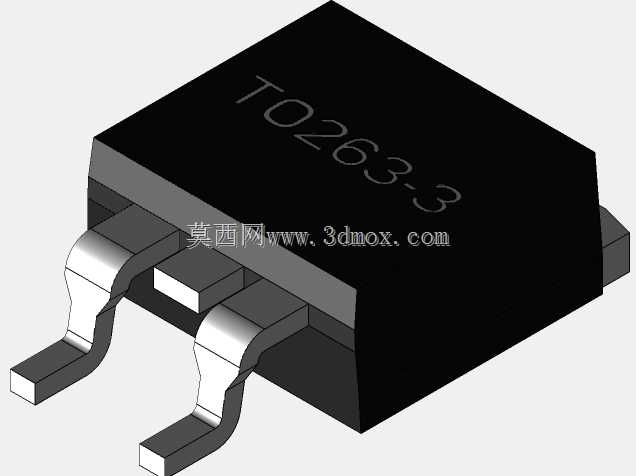

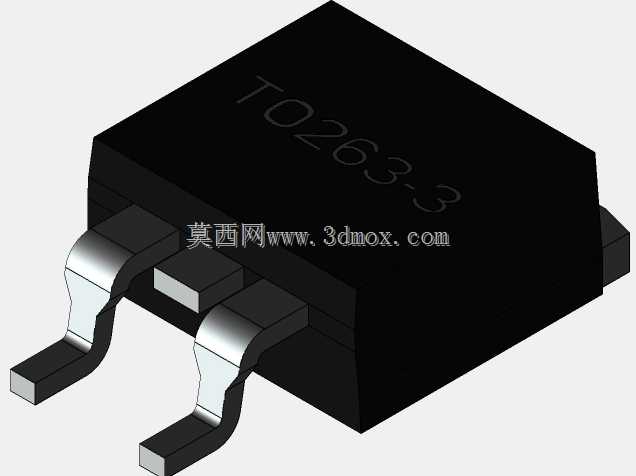

TO263AB封装三引脚贴片SMD芯片结构

在消费类电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装功率器件的封装建模精度，直接决定了SMT产线的钢网开孔合理性、贴片工序的良率，以及后期整机运行时的散热可靠性。这款TO263AB封装的三引脚贴片器件，是功率半导体领域应用极广的封装形式，常用来承载MOS管、低压差线性稳压器、大功率二极管等需要一定散热能力的贴片元件，区别于小尺寸的SOT系列封装，它的散热焊盘与引脚结构能承载更大的持续工作电流，同时兼容常规回流焊工艺，不需要额外的波峰焊工序适配。

从实际建模的工程细节来看，这款封装的引脚节距设定为5.08mm，这个尺寸刚好匹配行业内通用的2.54mm栅格系统的偶数倍间距，在PCB布局时不需要做特殊的栅格偏移，能直接对齐常规布线格点，减少布线时的过孔设置冗余。器件本体总长度控制在10.67mm，宽度9.65mm，本体高度在建模时预留了足够的顶部塑封厚度，还原真实器件的环氧塑封料包裹结构，不会出现建模时本体过薄导致的干涉问题——很多新手建模时容易忽略塑封本体的拔模斜度，把本体做成纯直角立方体，实际生产中TO封装的塑封本体边缘都有微小的脱模斜度，这个细节在做整机装配干涉检查时尤为重要，尤其是板卡堆叠间距较小的便携设备内部，0.1mm的尺寸偏差就可能导致外壳装配时顶到器件本体。

引脚部分的建模还原了鸥翼型引脚的成型弧度，引脚末端的焊盘接触段做了平整化处理，贴合SMT贴片时的引脚共面度要求，真实器件的引脚共面度公差一般控制在0.1mm以内，建模时把引脚的弯折半径、伸出长度都按照实际封装规范设定，能直接导出用于PCB封装的3D对齐参考，不需要设计人员再二次调整引脚位置。中间的裸露散热焊盘是TO263封装的核心结构，建模时把这个焊盘的位置设置在本体底部中心区域，尺寸匹配行业通用的散热焊盘开孔尺寸，在做热仿真分析时，这个面可以直接设置为与PCB铜箔接触的热传导面，帮助结构工程师评估器件工作时的散热路径，提前判断是否需要额外增加散热过孔或者小型散热片。

在设备应用场景中，这类封装的器件常出现在开关电源模块的功率回路、电机驱动板的桥臂电路、车载ECU的电源管理部分，建模时严格遵循安装边界要求：器件底部与PCB表面的间隙按照实际贴片后的焊锡厚度预留，不会出现本体直接贴死PCB的错误，引脚的伸出长度刚好对应焊盘的可焊接区域，不会出现引脚超出焊盘导致的连锡风险。很多工程师在做板卡3D装配时，常遇到封装模型尺寸不准导致的和周边电容、接插件干涉的问题，这款模型的所有外形尺寸都对照实际器件的封装规范校准，不管是做整机的结构堆叠检查，还是SMT产线的贴片程序模拟，都能直接复用，不需要反复核对尺寸参数。塑封本体表面的标识区域做了平整化处理，预留了丝印标识的位置，还原真实器件的外观细节，在做产品渲染或者整机数字样机展示时，能更贴近真实成品的视觉效果。
