单排58Pin直插排针连接器结构设计

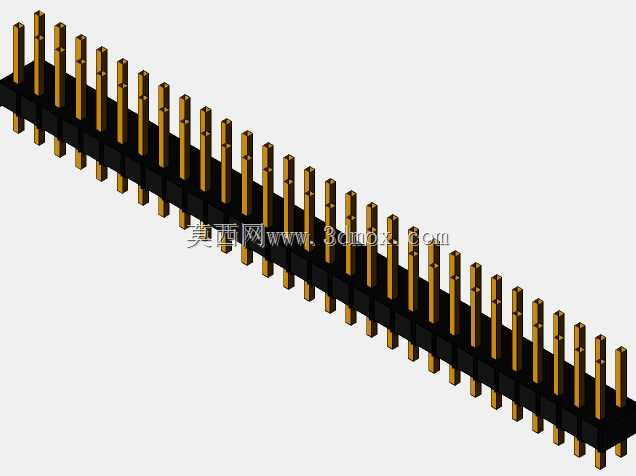

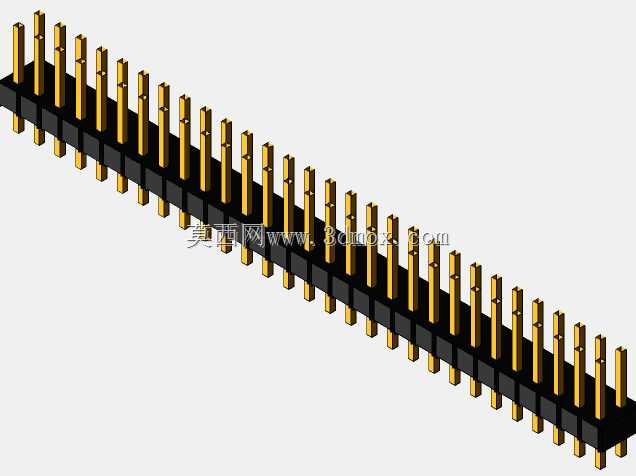

在工业控制板卡、消费电子主板、嵌入式开发模块的板间互联场景中，直插排针是应用频次极高的板级互联元件，本次设计的单排直插排针针对小间距高密度板载互联需求开发，适配常规PCB通孔焊接工艺，可满足多数低速信号、小功率供电链路的连接需求。设计初期首先锁定2.54mm标准节距参数，这一间距是行业内通孔插装连接器的通用规格，可匹配市面上绝大多数通用PCB封装库、配套排母座以及杜邦线端子，无需额外定制封装即可直接导入常规PCB设计流程，大幅降低选型与制版的适配成本。整体外形尺寸经过严格校核，总长度控制在73.66mm，本体宽度5.08mm，插针顶端距塑胶底座底面总高度为8.89mm，安装边界充分考虑常规板卡的堆叠空间：塑胶底座底面贴合PCB板面时，插针穿过PCB的伸出长度符合波峰焊的标准吃锡要求，不会出现针脚过短导致焊接虚接、或是针脚过长顶到板卡下方结构件的问题；插针顶端高度也适配常规排线压接、跳线插拔的操作空间，不会因为插针过高导致板间堆叠间隙不足，或是插针过短导致插拔操作施力困难。插针部分采用黄铜基材设计，表面做镀金处理，降低接触电阻提升抗氧化能力，每根插针的截面尺寸与塑胶底座的固定孔做过盈配合设计，装配后插针不会出现松脱、歪斜的问题，可承受至少500次以上的重复插拔而不出现接触失效。塑胶底座采用耐高温绝缘材质，可耐受波峰焊阶段的高温冲击，不会出现受热变形、针位偏移的问题，底座上的每一个针位都做了定位凸台设计，插针压入时可自动对齐位置，保证整排插针的直线度公差控制在0.1mm以内，避免出现个别针位偏移导致无法插入对应排母的问题。在实际设备应用中，这类排针常被用于单片机开发板的IO口引出、工控板卡的扩展模块连接、电源模块的信号与供电输出，设计时还充分考虑了防呆需求：整排排针的第一个针位在塑胶底座上做了缺角标识，对应PCB封装上的丝印标记，可避免生产组装时出现插反、错位的问题，降低生产环节的返修率。建模过程中对每一个插针的倒角、塑胶底座的拔模斜度都做了还原，插针顶端做了小角度导向倒角，插入排母时可自动导正，不会出现针头顶在排母塑胶面上导致插针弯折的问题；塑胶底座的侧壁做了微小的拔模角度，符合注塑生产的工艺要求，不会出现脱模困难、注塑件缺料的问题。
