1812封装贴片多层陶瓷电容三维结构

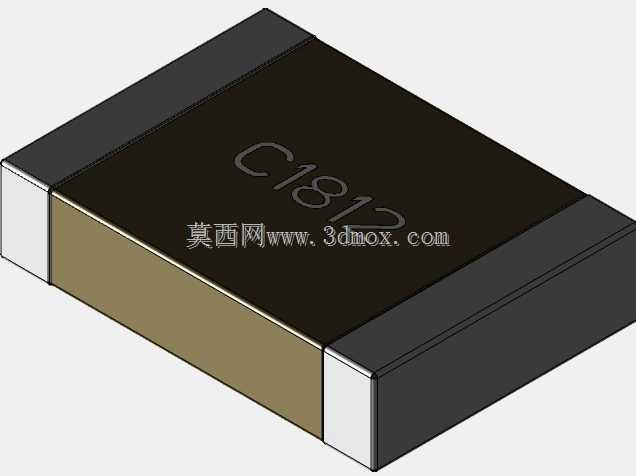

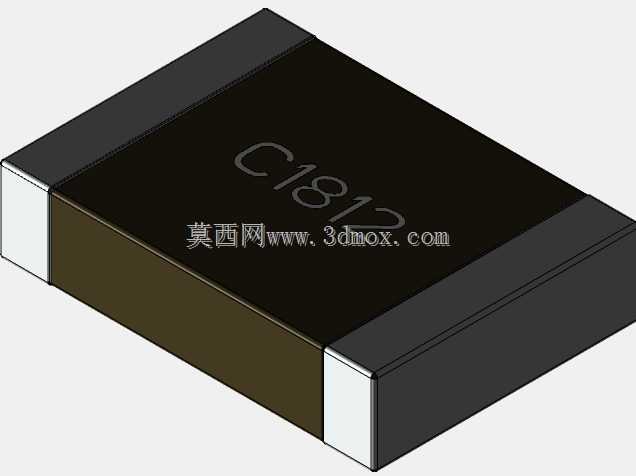

在消费电子、工业控制板卡、通讯设备的PCB布局设计环节，贴片MLCC是板上用量最大的被动元件之一，这类元件的三维建模精度直接影响PCB装配干涉检查、SMT钢网开孔设计、整机结构堆叠的准确性，很多初入结构设计领域的工程师容易忽略这类小尺寸元件的建模细节，导致后期打样时出现元件与壳体干涉、焊盘对位偏差等问题。这款1812封装的贴片电容建模，完全遵循表面贴装元件的实际生产外形公差设定，整体外形为规整的长方体结构，两端的端电极做了微小的倒角处理，还原真实元件在SMT贴装时的拾取接触面特征，避免建模时将端电极做成锐利直角导致的装配仿真误差。从安装边界来看，元件本体长度4.5mm、宽度3.2mm、高度1.02mm，建模时严格控制了端电极的宽度尺寸与厚度，端电极覆盖本体端面的同时，在元件上下表面延伸出标准的爬锡区域，完全匹配行业通用的1812封装焊盘设计规范，工程师在做PCB布局时可以直接调用该模型进行堆叠校验，不需要额外调整元件占位尺寸。设计这类无源贴片元件的三维模型时，核心思路是还原元件在装配链路中的所有干涉风险点，不需要做过度的内部结构渲染，毕竟结构设计环节用到这类模型的核心需求是确认安装空间、避让周边器件、核对焊盘匹配度，因此建模时重点还原了本体的哑光陶瓷质感、端电极的金属镀层边界，本体表面的标识字符也按照实际丝印比例做了还原，方便BOM核对时快速识别元件封装类型。在实际工程应用中，这类大尺寸1812封装的MLCC通常用于电源回路的滤波、高频信号的去耦场景，相比更小封装的0402、0603电容，1812封装可以做到更高的容值与耐压等级，因此在电源模块、工业驱动板上的应用占比很高，这类板卡的结构设计通常需要考虑元件高度对壳体间隙的影响，1.02mm的本体高度属于常规厚膜MLCC的标准高度，建模时没有做夸张的尺寸放大或缩小，完全对标主流厂商的量产元件外形尺寸，能够直接用于整机的EMC结构仿真、SMT贴装路径模拟等场景。很多工程师在自建这类元件库时，容易忽略端电极的厚度尺寸，导致仿真时焊锡厚度计算偏差，最终影响板卡的焊接可靠性分析，这款模型在端电极的尺寸设定上，参考了IEC相关表面贴装元件的外形标准，端电极在本体侧面的延伸长度、电极厚度都做了精准还原，能够满足结构设计、工艺设计环节的绝大多数仿真校验需求。
