BQFP-100封装100引脚0.635mm螺距芯片

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，BQFP-100封装的集成电路是高密度布线场景下的常用选型，这类四边引出扁平封装的器件，能在有限的板卡面积内实现100个信号引脚的排布，适配多通道信号采集、微控制核心、接口转换等多种电路功能需求。做结构设计时，首先要明确该封装的安装边界，100个引脚均匀分布在封装本体的四个侧边，引脚间距为0.635mm，属于细间距贴片器件，设计PCB焊盘时需要严格匹配引脚的宽度与伸出长度，避免回流焊过程中出现连锡、虚焊的问题，同时要在封装本体下方预留合适的阻焊区域，防止焊接时锡膏流到器件底部造成短路。

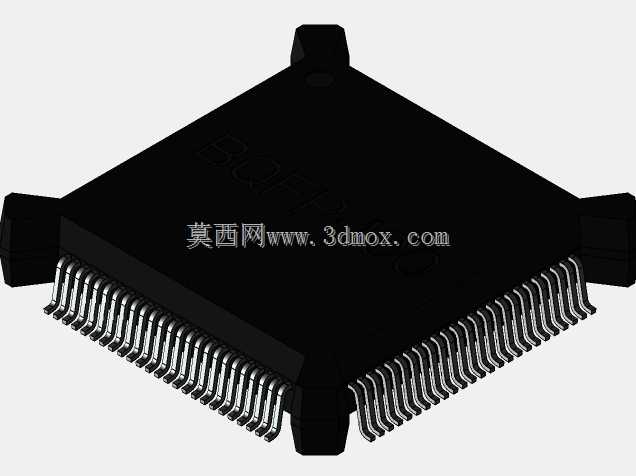

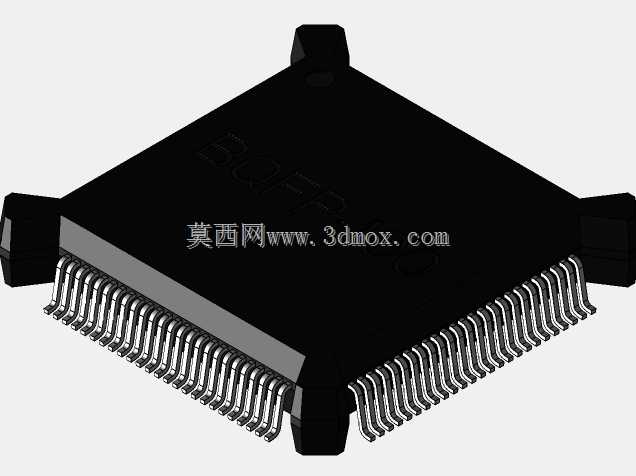

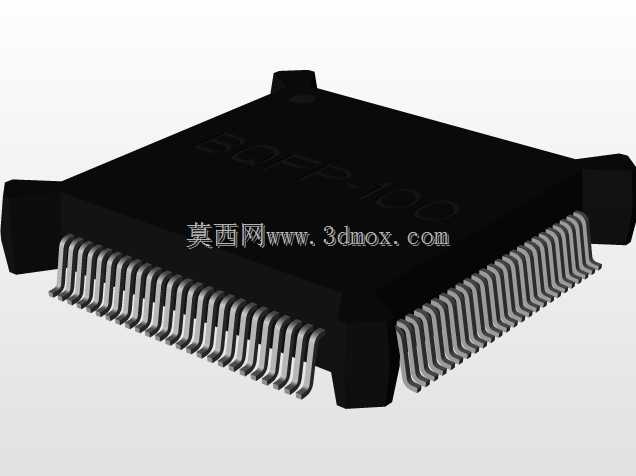

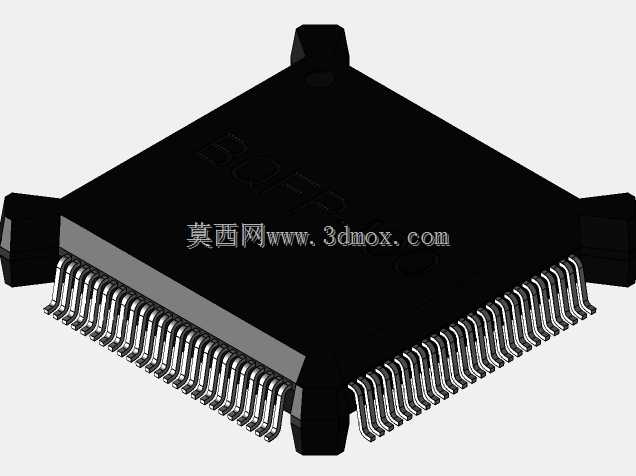

从器件本身的结构特性来看，黑色塑封本体内部包裹着硅片与引线框架，四个角的定位凸台能在SMT贴装时辅助视觉定位，提升贴装精度，侧边的鸥翼型引脚具备一定的形变能力，可以缓冲PCB板受热产生的形变应力，降低引脚断裂的风险。设计对应三维模型时，需要还原引脚的弯折弧度与厚度，不能简化成直片状结构，否则在做板卡装配干涉检查时，会出现引脚与周边焊盘、丝印、周边器件的间隙计算偏差，导致实际生产时出现装配问题。

实际选型应用中，这类封装的芯片通常用于板卡核心控制区域，周边会搭配去耦电容、限流电阻等外围器件，建模时要同步考虑器件的高度尺寸，在板卡堆叠设计时，预留足够的上层空间，避免和外壳、散热片、其他板层的器件产生干涉。另外，引脚的共面度是这类细间距器件的关键参数，建模时要保证所有引脚的底部端面处于同一基准平面，和PCB焊盘平面完全贴合，否则仿真焊接应力时会出现结果失真，无法提前预判焊接失效风险。在做整机结构的热设计时，还要考虑塑封本体的散热路径，若芯片功耗较高，需要在本体上方预留散热贴或者小型散热片的安装空间，模型中要准确体现塑封本体的顶面平面度，保证散热部件能和芯片表面充分接触，提升散热效率。
